Начало работы с ArcGIS Pro
Создание проекта
В ArcGIS Pro карты и данные обычно организуются в одном проекте. Прежде чем вы начнете работу над картой, вы создадите проект. Вы можете выполнить это руководство, используя учетную запись ArcGIS Online или учетную запись ArcGIS Enterprise при условии, что ArcGIS Pro будет лицензирован на вашем портале.
- Запустите ArcGIS Pro. Если будет предложено, войдите под лицензированной учетной записью организации ArcGIS.
Примечание:
Если у вас нет доступа к ArcGIS Pro или учетной записи организации ArcGIS, см. варианты доступа к программному обеспечению.
- Под Новым проектом щелкните Карта.
Откроется окно Новый проект. По умолчанию проекты сохраняются в новой папке . Чтобы сохранять их в существующую папку, снимите отметку Создать новую папку для этого проекта и выберите папку.
- Для Имени удалите существующий текст и введите Singapore Tourism. Оставьте параметр Местоположение без изменений и убедитесь, что опция Создать папку для этого локального проекта включена.
Примечание:
Местоположение по умолчанию может отличаться от картинки в примере. Как правило, проекты сохраняются в папке ArcGIS, которая была создана при установке ArcGIS Pro.
- Нажмите OK.
Создается проект, в котором отображается карта мира. В ArcGIS Pro карты состоят из слоев географических данных. Сейчас отображается только базовая карта, которая предоставляет справочную информацию, такую как национальные границы и водные объекты.
Примечание:
В зависимости от настроек вашей организации ArcGIS карта может иметь другой экстент по умолчанию и базовую карту, поэтому она может выглядеть иначе, чем изображение в примере.
По обе стороны от карты расположены панели. По умолчанию панели Содержание и Каталог открыты, но другие панели могут также быть открыты, если вы использовали ArcGIS Pro раньше. На панели Содержание перечислены слои карты, а на панели Каталог – все файлы, связанные с проектом.
Над картой расположена лента. Лента содержит несколько вкладок, каждая из которых имеет несколько кнопок. Эти кнопки могут влиять на навигацию по карте, изменять внешний вид карты или открывать окна или панели с большей функциональностью.
Подсказка:
Вы можете изменить порядок панелей, перетащив их название и закрепив их в новых местах. Изменить размер панелей можно перетаскиванием их краев. Чтобы вернуться к расположению панелей по умолчанию, перейдите на вкладку Вид. В группе Окна щелкните Сбросить панели и выберите Сбросить панели для картографирования. В этом руководстве вы можете как угодно организовывать панели и виды.
Навигация по Сингапуру
Ваша область интереса – островной город-государство Сингапур, поэтому вы будете выполнять навигацию по нему.
- На ленте щелкните вкладку Карта.
- В группе Запрос щелкните кнопку Найти.
Появится панель Найти местоположение. С помощью этой панели можно выполнять поиск и навигацию по географическим местоположениям, включая страны, города и адреса улиц.
- В панели Найти местоположение, в строке поиска наберите Singapore и нажмите Enter.
Карта автоматически переходит к первому результату: стране Сингапур. (Местоположения результатов поиска отображается на карте в виде кругов.)
Сингапур, одна из самых маленьких стран в мире, является домом для 5,6 миллиона человек и имеет четыре официальных языка. Современный город содержит множество исторических и культурных достопримечательностей, развлекательных заведений и экологических объектов. Это один из самых посещаемых городов в мире, и туризм является одной из основных отраслей промышленности.
- Закройте панель Найти местоположение.
- Над лентой на панели инструментов быстрого доступа нажмите кнопку Сохранить проект.
Подсказка:
Вы также можете нажать Ctrl+S, чтобы сохранить проект.
Добавление данных
Базовая карта показывает Сингапур и некоторые основные географические объекты, такие как дороги и озера. Однако она не показывает туристических направлений или железнодорожных станций. Чтобы создать карту, которая будет полезна туристам, вы добавите эти данные на карту.
- На ленте на вкладке Карта в группе Слой щелкните Добавить данные.
Откроется окно Добавить данные. Вы можете добавить данные из нескольких источников, включая папку вашего проекта (Project), веб-сайт вашей учетной записи ArcGIS (Portal) или ваш компьютер (Computer).
Большинство учетных записей ArcGIS, включая пробные учетные записи, используют веб-сайт ArcGIS Online в качестве своего портала. ArcGIS Online - это онлайн картографическая платформа ГИС, которая содержит большое количество пространственных данных. Из неё вы добавите необходимые данные.
- В окне Добавить данные в разделе Портал щелкните ArcGIS Online.
С помощью этой опции вы получаете доступ ко всем данным, размещенным на вашем портале ArcGIS Online. Данные, которые вы будете использовать, принадлежат учетной записи администратора Learn ArcGIS. Вы будете выполнять поиск данных по имени и владельцу.
- В поле поиска введите Singapore owner:Learn_ArcGIS и нажмите Enter.
Поиск возвращает три результата: Singapore Tourist Attractions, Singapore Rail Lines и Singapore Rail Stations.
Примечание:
Некоторые учетные записи ArcGIS используют веб-сайт ArcGIS Enterprise как портал. Если ваша учетная запись использует ArcGIS Enterprise, вы не сможете искать контент ArcGIS Online. Чтобы добавить данные, перейдите к элементу Singapore_Data_gdb в ArcGIS Online и щелкните Загрузить. Извлеките загруженную папку из архива в желаемую директорию на вашем компьютере. В окне Добавить данные перейдите к каталогу, в который извлекли папку. (Чтобы увидеть папку, вам может понадобиться щелкнуть кнопку Обновить в окне Добавить данные.)
- Нажмите и не отпускайте клавишу Ctrl, щелкните слои Singapore Tourist Attractions, Singapore Rail Lines и Singapore Rail Stations чтобы их выбрать.
- Нажмите OK.
Выбранные три слоя данных добавляются на карту.
Примечание:
Если вы используете ArcGIS Enterprise и загружаете данные, а не добавляете их из ArcGIS Online, ваши слои могут выглядеть иначе, чем на изображениях примеров.
Слои отображаются в списке на панели Содержание.
Зеленые точки – это туристические достопримечательности, белые линии – железнодорожные линии, а черные полигоны – железнодорожные станции. Слои, состоящие из точек, линий или полигонов, называются векторными слоями.
Большинство туристических достопримечательностей располагаются в юго-центральной части острова. Этот район – центр Сингапура, также называемый Центральным деловым районом. Агентство по туризму хочет, чтобы их брошюра описывала этот район, поэтому вы приблизите карту к нему.
- На карте наведите указатель на центр Сингапура и прокрутите колесико мыши к себе, чтобы увеличить масштаб. Увеличивайте масштаб до тех пор, пока центр города не займет большую часть карты.
Подсказка:
Еще один способ увеличить масштаб области – выбрать инструмент Навигация и, удерживая клавишу Shift, нарисовать прямоугольник на карте, где вы хотите увеличить масштаб. Кроме того, щелкните карту правой кнопкой мыши и переместите мышь, чтобы увеличить или уменьшить масштаб. Используйте любой удобный для вас метод навигации.
Убедитесь, что карта сфокусирована на центральном деловом районе, но перемещается на близлежащую Боут-Ки.
- При необходимости переместите карту, сдвигая её курсором мыши до тех пор, пока Боут-Ки не окажется в центре карты.
В этом экстенте железнодорожные станции отображаются более подробно. В зависимости от размера монитора может отображаться дополнительная информация о улицах и зданиях.
Этот экстент карты будет использоваться для остальной части проекта. Если потребуется, можно будет быстро вернуться к этому экстенту, поэтому вы создадите навигационный ярлык, называемый закладкой.
- На ленте, на вкладке Карта в группе Навигация щелкните Закладки выберите Новая закладка.
- В окне Создать закладку в поле Имя введите Central Business District.
- Нажмите OK.
Новая закладка создана. Вы будете использовать эту закладку позже в этом руководстве.
- Сохраните проект.
Настройка стиля карты
Во время навигации по карте вы, возможно, заметили, что некоторые слои данных трудно увидеть. Железнодорожные линии, например, белые и часто сливаются с другой информацией на карте.
Информация об улицах, водных объектах и зданиях берется из базовой карты. Базовая карта предоставляет справочную информацию, которая служит контекстной основой для ваших данных. ArcGIS Pro имеет несколько готовых слоев базовой карты, причем по умолчанию используется Топографическая карта мира. (В зависимости от настроек вашей организации ArcGIS, у вас может быть другая базовая карта по умолчанию.)
Вы измените базовую карту на ту, которая больше выделяет ваши данные. Более темная базовая карта сделает белые рельсовые линии заметнее.
- На вкладке Карта в группе Слой нажмите Базовая карта и затем Темно-серое полотно.
Базовая карта изменится.
С этой базовой картой железнодорожные линии выделяются еще больше. В отличие от Топографической базовой карты, эта базовая карта содержит два слоя. Один из этих слоев, Dark Gray Reference, содержит текст, который помечает некоторые области. Этот текст не нужен для целей вашей карты и может затенить некоторые объекты, поэтому вы его отключите.
- На панели Содержание снимите отметку Dark Gray Reference.
Этот слой больше не отображается на вашей карте. (Если вы хотите, чтобы справочная информация появилась снова, снова установите эту отметку.)
Туристические достопримечательности отображаются на карте в виде небольших точек, которые не сильно выделяются. Поскольку достопримечательности предназначены для того, чтобы быть фокусной точкой карты, вы измените их оформление.
- На панели Содержание щелкните символ слояTourist Attractions.
Появится панель Символы. Символы определяют то, как будет выглядеть слой. Вы можете выбрать символ из галереи символов по умолчанию или настроить свой символ.
- В панели Символы - Tourist Attractions на вкладке Галерея выполните поиск Tear Pin (Булавка-капля). В списке результатов выберите самый большой символ Булавка-капля 1 (40%).
Символы для туристических достопримечательностей меняются на выбранный символ. Символ булавки-капли отмечает туристические достопримечательности как места, которые стоят внимания. Число 40% указывает на то, что символ прозрачен на 40%, что полезно в случае, если символы скрывают часть карты.
Вы можете сделать так, чтобы символы выделялись еще больше, добавив контур и увеличив размер символа.
- Щелкните Свойства.
- Щелкните закладку Слои.
- В качестве Цвета контура выберите Снежно-белый.
Подсказка:
Чтобы увидеть название цвета в палитре цветов, наведите на него курсор.
- Измените значение Ширины линии на 0,7 пикселов. Измените значение Размер на 22 пикселов.
- В нижней части панели щелкните Применить.
Новый символ будет применен к слою.
Теперь туристические достопримечательности выделяются более четко, не заслоняя других объекты карты.
Примечание:
Если ваша учетная запись ArcGIS использует портал ArcGIS Enterprise и вы загрузили данные слоя, то железнодорожные линии и станции могут иметь другие символы, чем те, которые показаны на примерах изображений. Чтобы изменить символ железнодорожных линий в соответствии с примерами изображений, щелкните его символ, чтобы открыть панель Символов. На вкладке Свойства, на вкладке Слои измените Цвет на Снежно-белый. Чтобы изменить символ железнодорожных станций, откройте для него панель Символы. На вкладке Свойства на вкладке Символ измените Цвет на Серый 80%, Цвет контура на Черный и Толщину контура на 1.2 пикселов.
- Закройте панель Символы и сохраните проект.
Определение близости
Агентство по туризму хочет, чтобы его брошюра сообщала пользователям о ближайшей железнодорожной станции к каждой туристической достопримечательности. Измерение расстояния между каждой туристической достопримечательностью и железнодорожной станцией по отдельности займет много времени, поэтому вы автоматизируете этот процесс, запустив инструмент геообработки, собирающий всю информацию в один слой.
Инструмент геообработки выполняет операцию для набора данных. В ArcGIS Pro есть сотни инструментов геообработки, охватывающих широкий спектр операций. Вы будете использовать инструмент Пространственное соединение, который объединяет информацию из двух классов пространственных объектов на основе их пространственных отношений. Вы будете использовать этот инструмент для определения ближайшей железнодорожной станции к каждой туристической достопримечательности.
- Щелкните вкладку Анализ на ленте. В группе Геообработка щелкните Инструменты.
Откроется панель Геообработка.
- На панели Геообработка, в поле поиска, введите Пространственное соединение. В списке результатов поиска щелкните инструмент Пространственное соединение.
Появится инструмент Пространственное соединение. Большинство инструментов геообработки имеют параметры, которые можно задать для изменения результата работы инструмента. Для этого инструмента вы сначала выберете слои объектов для соединения.
- Для Целевых объектов выберите Tourist Attractions. Для Объектов соединения выберите Rail Stations.
Подсказка:
Чтобы узнать больше о любом параметре, наведите на него указателем мыши. Затем наведите указатель мыши на появившуюся информационную кнопку.
Далее вы зададите параметр Выходной класс пространственных объектов. Многие инструменты геообработки создают выходной слой, оставляя исходные слои неизменными.
По умолчанию выходные слои сохраняются в папке, предназначенной для географических данных, называемой базой геоданных, которая была создана при создании проекта. Вы оставите расположение выходных данных без изменений, но измените имя выходных данных.
- Для Выходного класса пространственных объектов щелкните текстовое поле. Замените текст на Tourist_Attractions_Join.
Вы оставите операцию соединения Соединение один-к-одному без изменений. Эта операция гарантирует, что каждая туристическая достопримечательность соединена только с одной железнодорожной станцией, и это подходит для ваших целей, потому что вы хотите знать только одну ближайшую станцию.
Далее вы настроите параметр Опции сопоставления. Этот параметр определяет пространственное отношение между объектами, которые будут объединены.
- Для Опции сопоставления выберите Ближайший.
- Под видимыми параметрами разверните Поля.
Параметр Сопоставление полей определяет, какие атрибуты из каждого входного класса пространственных объектов будут храниться в выходном классе пространственных объектов. Более подробно об атрибутах вы узнаете позднее. Далее вы только удалите поля Shape__Area и Shape__Length, так как вам не требуются размер и геометрия объектов на карте. Остальные поля обеспечивают пользователю контекст.
- В столбце Поля наведите курсор на Shape__Area и щелкните на кнопку Удалить.
- Удалите поле Shape__Length.
Вы настроили все необходимые параметры. На основе выбранных вами параметров инструмент выполнит операцию, объединяющую информацию о каждой туристической достопримечательности с информацией о ее ближайшей железнодорожной станции.
- Щелкните Запустить.
Инструмент запустится. Когда он закончит работу, новый слой Tourist_Attractions_Join будет добавлен на карту и в панель Содержание. Новый слой похож на исходный слой Tourist Attractions, однако инструмент геообработки изменил атрибуты слоя.
Атрибуты – это информация, связанная с каждым объектом в векторном слое. Они могут включать в себя имя объекта, адрес, площадь или другую информацию. Вы можете просмотреть атрибуты слоя, открыв его таблицу атрибутов.
- В панели Содержание щелкните правой кнопкой мыши слой Tourist_Attractions_Join и выберите Таблица атрибутов.
Откроется таблица атрибутов.
Каждая строка таблицы представляет собой отдельный объект на карте, а каждый столбец – это поле информации. В этой таблице первая строка соответствует объекту под названием Chinatown Heritage Centre на улице Pagoda 48.
- Поле Object ID содержит уникальные ID каждого объекта.
- Поле TARGET_FID относится к целевым объектам (Tourist Attractions), выбранным для пространственного соединения.
- Поле Join_Count содержит количество присоединяемых объектов, соответствующих каждому целевому объекту.
Подсказка:
Вы можете изменить размер таблицы, потянув за верхнюю часть таблицы.
- При необходимости прокрутите страницу до тех пор, пока не увидите последние несколько полей.
В таблице есть два поля с названием Name. В то время как первое поле Name – это название туристической достопримечательности, второе поле Name – это название ближайшей железнодорожной станции. Второе поле Name было добавлено в таблицу после запуска инструмента Пространственное соединение.
Примечание:
Поле Type также было добавлено инструментом Пространственное соединение. Оно указывает, является ли ближайшая станция частью системы массового быстрого транспорта (MRT), легкорельсового транспорта (LRT) или Кольцевой линии (CCL). Вы можете определить поля, добавленные инструментом, открыв таблицу атрибутов для исходного слоя Tourist Attractions и сравнив их.
- Закройте таблицу.
Вам больше не нужен оригинальный слой Tourist Attractions, поэтому вы удалите его.
- В панели Содержание щелкните правой кнопкой мыши слой Tourist Attractions и выберите Удалить.
Теперь слой удален. Вы также переименуете новый слой, чтобы его имя совпадало с тем, которое вы удалили.
- Щелкните имя слоя Tourist_Attractions_Join, чтобы выбрать его. Щелкните этот слой еще раз, чтобы он стал доступен для редактирования.
- Измените название на Tourist Attractions и нажмите Enter.
Подсказка:
Еще один способ изменить имя слоя – дважды щелкнуть его, чтобы открыть окно Свойства слоя. На вкладке Общие измените имя. Нажмите OK.
- Закройте панель Геообработка и сохраните проект.
Экспорт в таблицу
Если бы туристы получили доступ к вашей карте в ArcGIS Pro или в виде интерактивной веб-карты в ArcGIS Online, они могли бы открыть таблицу атрибутов, как это сделали вы, чтобы найти ближайшую станцию к каждой достопримечательности. Но эта карта будет напечатана в брошюрах, поэтому у пользователей не будет такой возможности.
Вместе с картой в брошюре туристическое агентство планирует напечатать ключевую информацию из таблицы атрибутов. Вы экспортируете таблицу атрибутов в обычный текстовый файл, чтобы агентство могло скопировать необходимые данные в дизайн своей брошюры.

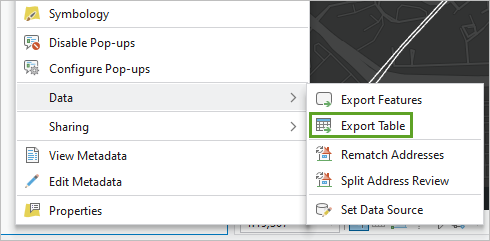

- В панели Содержание щелкните правой кнопкой мыши слой Tourist Attractions, наведите курсор на строку Дата и выберите Экспорт таблицы.
Откроется окно Экспорт таблицы. Этот инструмент преобразует таблицу атрибутов слоя в формат нового файла. Слой Tourist Attractions уже выбран для параметра Входная таблица.
Выходным местоположением по умолчанию является база геоданных, созданная вместе с проектом Singapore Tourism.gdb. Но текстовый файл не может храниться в базе геоданных. Вы измените расположение выходных данных на то, которое подходит для экспортируемых данных.
- Для параметра Выходной растр щёлкните кнопку Обзор.
Откроется окно Выходная таблица.
- В окне Выходная таблица выберите Папки, а затем дважды щелкните папку Singapore Tourism.
- Для Имени введите Tourist_Attractions.txt. (Убедитесь, что добавлено расширение .txt.)
Примечание:
Если вы измените выходное местоположение на базу геоданных, инструмент будет работать неправильно. Выберите местоположение, отличное от местоположения по умолчанию
- Нажмите OK.
Подсказка:
Вы также можете экспортировать таблицу в разделенный запятыми файл значений с помощью расширения .csv или в файл базы данных dBase с помощью расширения .dBF.
Как и в случае с инструментом Пространственное соединение, инструмент Экспорт таблицы предоставляет возможность удалять ненужные поля из выходной таблицы. Вы удалите поля Join_Count и TARGET_FID, они не несут значимой для ваших целей информации.
- Разверните Поля.
- В Списке полей наведите курсор на Join_Count и щелкните кнопку Удалить. Удалите поле TARGET_FID.
- Нажмите OK.
Инструмент запускается, и таблица экспортируется. (Вы можете подтвердить, что он был успешно экспортирован, проверив выбранное вами выходное местоположение). Кроме того, экспортированная таблица добавляется в панель Содержание под заголовком Автономные таблицы. Вам не нужна таблица в проекте, поэтому вы ее удалите.
- В панели Содержание щелкните правой кнопкой мыши слой Tourist_Attractions.txt и выберите Удалить.
- Сохраните проект.
Надписать объекты
С помощью экспортированной таблицы туристическое агентство может добавить атрибутивную информацию в брошюру в качестве текстовой информации. Однако туристы, пользующиеся брошюрой, все равно не смогут сказать, какие точки на карте соответствуют какой туристической достопримечательности.
Чтобы сделать карту более полезной, вы надпишете туристические достопримечательности. Надписи – это текстовая информация, которая появляется на карте, чтобы помочь пользователям лучше понять данные.
- В панели Содержание щелкните слой Tourist Attractions, чтобы выбрать его.
Вкладке Надписывание станет доступной. Эта вкладка является контекстной, то есть она появляется только тогда, когда она имеет отношение к данным, с которыми вы работаете.
- На ленте щелкните вкладку Надписи. В группе Слой щелкните кнопку Надпись.
Надписи включены для слоя. По умолчанию надпись каждой достопримечательности использует её имя. Но из-за большого количества достопримечательностей надписи загромождают карту и их нелегко прочитать.
Чтобы сохранить карту читаемой, вы будете надписывать достопримечательности, используя вместо этого их уникальный идентификационный номер.
- В группе Класс надписей для Поля выберите Object ID. (Возможно, вам придется прокрутить страницу, чтобы увидеть правильный вариант.)
Надписи на карте меняются от длинных к более мелким. Хотя номера не сразу идентифицируют каждую достопримечательность, брошюра может включать идентификаторы с табличными данными, чтобы помочь пользователям идентифицировать их.
Надписи имеют небольшой темный текст, который плохо отображается на темной базовой карте. Кроме того, положение надписей не всегда позволяет понять, какое число соответствует какой достопримечательности. Вы измените внешний вид и положение надписей, чтобы сделать их более четкими.
- В группе Текстовый символ измените размер шрифта текстового символа на 8, а цвет текстового символа - на Снежно-белый.
- В группе Размещение надписи щелкните Центральная точка.
Надписи на карте будут обновлены.
Эти надписи улучшены, но есть еще несколько небольших проблем. Во-первых, у некоторых туристических достопримечательностей при определенном масштабе надписи не отображаются. По умолчанию надписи не отображаются, если они расположены слишком близко друг к другу, чтобы предотвратить наложение. Кроме того, надписи будут выглядеть лучше, если они будут расположены больше по центру символа булавки. Вы внесете изменения, чтобы решить обе эти проблемы.
- В группе Размещение надписей щелкните Свойства размещения надписей.
Откроется панель Класс надписей Tourist Attractions. Эта панель содержит расширенные свойства надписей.
- Щелкните вкладку Разрешение конфликтов.
- Разверните раздел Неразмещенные надписи и установите отметку Не удалять (разместить перекрывающиеся надписи).
Теперь на карте не удаляются перекрывающиеся надписи. Далее вы настроите расположение надписей, чтобы они располагались по центру булавки.
- Перейдите на вкладку Символ.
- На вкладке Общие сверните Оформление и разверните секцию Положение. Изменить Отступ Y на 2 тчк.
- Щелкните Применить.
Надписи незначительно сдвигаются, располагаясь ближе к центру символа булавки.
Некоторые надписи слегка перекрывают другие символы булавок, но они теперь в целом хорошо читаются. Вместе с табличными данными, опубликованными в брошюре, туристы смогут узнать о каждой достопримечательности на карте.
- Закройте панель Класс надписей Tourist Attractions. Сохраните проект.
Примечание:
Также может быть полезно добавить надписи железнодорожных станций. В этом руководстве вы не будете добавлять к ним надписи, но если вы хотите, вы можете создать свои собственные надписи. Как сделать надписи более читаемыми на карте?
Прежде чем продолжить, вы переименуете свою карту, дав ей более описательное имя. По умолчанию используется имя Карта.
- На панели Содержание дважды щелкните Map.
Откроется панель Свойства карты.
- Во вкладке Общие для Имени введите Central Business District.
- Нажмите OK.
Карта переименована.
Создание компоновки
Ваша карта готова. Остается экспортировать её в компоновку, которая может быть напечатана в брошюре. Чтобы подготовить карту для печати, вы создадите компоновку страницы. Компоновка – это набор элементов карты, размещенных на виртуальной странице. Она определяет, как ваша карта будет выглядеть для печати.
Вы создадите компоновку с нуля, но ArcGIS Pro включает несколько готовых шаблонов компоновки. Вы будете использовать шаблон и измените некоторые элементы компоновки.
- На ленте щелкните вкладку Вставка и нажмите кнопку Импорт компоновки.
Появится список доступных шаблонов. Лучше всего подойдет простой шаблон, так как вы ходите основной акцент сделать на карте.
- Выберите компоновку Полоса заголовка альбомная Letter.
Примечание:
Если вам не нужно отображение списка доступных шаблонов, вы можете скачать и импортировать шаблон компоновки, используемый в этом руководстве.
В новом виде открывается компоновка. (Вы можете переключаться между видами карты и компоновки, выбирая соответствующие вкладки)
Эта компоновка включает заголовок, легенду и масштабную линейку. Все элементы компоновки перечислены в панели Содержание. Кроме того, на ленте теперь отображаются вкладки, относящиеся к работе с компоновкой.
По умолчанию выбранный шаблон включает карту города Колумбус штата Огайо. Вы обновите фрейм карты в компоновке, чтобы показать карту Сингапура.
- В панели Содержание дважды щелкните Фрейм карты.
Откроется панель Фрейм карты.
- В Опциях для Фрейма карты выберите Central Business District.
Карта в компоновке меняется. Однако карта увеличена до прежнего масштаба, и Сингапур не виден. Экстент карты и экстент компоновки не зависят друг от друга.
Вы будете использовать созданную ранее закладку для перехода к нужному экстенту карты.
- На ленте щелкните вкладку Компоновка. В группе Карта щелкните Закладки и выберите закладку Central Business District.
Экстент карты обновиться до вашей области интереса.
Подсказка:
Чтобы переместить или масштабировать карту, изменяя её экстент в компоновке, в группе Карта щелкните Активировать. После активации вы можете выполнять навигацию по карте обычными способами. Если вы изменили экстент, щелкните вкладку Компоновка и щелкните Закрыть активацию.
Далее вы измените заголовок в компоновке.
- В панели Содержание щелкните дважды Заголовок карты.
Появится панель Заголовок карты.
- В Опциях для Текста удалите существующий текст и введите Центр Сингапура. Щелкните где-нибудь за пределами текстового окна.
Изменения применяются к компоновке.
Вы также скорректируете легенду, которая объясняет, что означают все символы на карте. Легенда по умолчанию имеет белый фон, и белый символ железнодорожных линий не очень хорошо отображается. Вы уберете фон и отрегулируете положение легенды.
- На панели Содержание дважды щелкните Легенда.
Появится панель Легенда. Сначала вы измените текст легенды на белый, он будет отображаться на темной базовой карте, когда вы удалите фон легенды.
- Щелкните Текстовый символ. Разверните Оформление и измените Цвет на Снежно-белый.
- Щелкните Применить.
Теперь вы измените фон легенды, чтобы вы могли видеть текст.
- В верхней части панели щелкните стрелку ниспадающего меню Легенда и выберите Фон.
- В опции Цвет установите Нет цвета.
- Щелкните Применить.
Фон легенды удаляется.
- В виде компоновки перетащите легенду так, чтобы она была в нижнем углу карты. Когда вы закончите, щелкните в любом месте компоновки за пределами карты, чтобы снять выделение с легенды.
Масштабная линейка отображается в нижнем углу карты, но ее плохо видно. Удалите масштабную линейку, которая вам не нужна.
- На панели Содержание щелкните правой кнопкой Масштабная линейка и выберите Удалить.
Ваша компоновка готова.
Агентство по туризму напечатает это изображение карты на внутренней стороне брошюры. На обратной стороне брошюры будет содержаться список туристических достопримечательностей, основанный на таблице, которую вы экспортировали. Получившаяся брошюра поможет туристам найти ближайшую железнодорожную станцию к каждой туристической достопримечательности.
- Сохраните проект.
Далее вы экспортируете компоновку в файл изображения.
- На ленте щёлкните вкладку Общий доступ. В группе Выходные данные нажмите кнопку Экспорт компоновки.
Отобразится панель Экспорта компоновки.
- На панели Экспорт компоновки выберите для Типа файла нужный вам формат изображения. Для Имени выберите желаемое выходное расположение и измените имя файла на Downtown Singapore.
- Щелкните Экспорт.
Карта автоматически экспортируется в выбранное расположение.
В этом руководстве вы создали карту, на которой были показаны популярные туристические достопримечательности в центре Сингапура. Вы создали проект, приблизились к область интереса и добавили данные. Вы изменили способ отображения карты и проанализировали расстояние между туристическими достопримечательностями и железнодорожными станциями. Затем вы создали компоновку и экспортировали карту в файл изображений.
Это руководство было введением в работу с ArcGIS Pro, охватывая только основы таких тем, как составление карт и анализ данных. Чтобы узнать больше о возможностях ArcGIS Pro, см. следующие руководства:
- Чтобы узнать больше о редактировании объектов и 3D-картах, см. Карта Венеции в 2D и 3D.
- Чтобы узнать о символах и картографии, см. Картография в ArcGIS Pro.
- Чтобы изучить расширенные возможности анализа в ArcGIS Pro, см. Оценить потенциал солнечной энергии.
- Если вы работаете с ArcMap и хотите перейти на ArcGIS Pro, см. Переход от ArcMap к ArcGIS Pro.
Вы можете найти больше учебных пособий в галерее учебных пособий.
