在 ArcGIS Pro 中打开 web 地图
有时,您首先使用 ArcGIS Online 启动地图,然后意识到还需要访问仅在桌面软件中可用的某些要素。 可以在 ArcGIS Pro 中打开 Web 地图,然后在其中继续工作。
- 打开 Ancient cities in Africa web 地图。
随即出现一张地图,其中显示了 37 个非洲古代城市的位置。 该地图是基于 Wikipedia 上的非洲不断有人居住的最古老城市列表创建的。 如果您想要了解如何创建该地图,请尝试观看教程将历史古迹列表转换为地图。
您需要创建此地图的打印版本。 可以直接从 ArcGIS Online 进行打印,但是在本教程中,您需要先在 ArcGIS Pro 中打开地图,以利用投影、标注属性和布局设计。 在移入 ArcGIS Pro 中后,可创建适用于印刷媒体的地图版本。
- 在 web 浏览器的地址栏中,高亮显示并复制 URL 末尾处 = 字符后面的字符串。
该字符串是 web 地图的项目 ID。
- 启动 ArcGIS Pro。 如果收到系统提示,请使用您获得许可的 ArcGIS 组织账户登录。
注:
如果您没有 ArcGIS Pro 的访问权限或者 ArcGIS 组织帐户,请参阅软件访问权限选项。
- 在新建下,单击地图。
- 在新建工程窗口中,对于名称,键入 Ancient cities in Africa print。 您可以为您的工程选择一个新位置。 单击确定。
随即显示一个地图,但不是您将使用的地图。 您需要改为打开 Web 地图。
- 在目录窗格中,单击门户,然后单击 ArcGIS Online 选项卡。
- 在搜索栏中,粘贴之前复制的项目 ID (39af22bac6fb421c84ce72773928bc02),然后按 Enter 键。
- 在搜索结果中,右键单击 Ancient cities in Africa web 地图,然后单击添加并打开。
随即显示非洲城市地图。
更改坐标系
该地图当前使用 Web 墨卡托投影,该投影对于创建 Web 地图非常实用。 现在,现在您要创建静态地图,可以选择更适合的投影来表示非洲。
- 在内容窗格中,右键单击 Ancient cities in Africa 地图,然后单击属性。
- 在地图属性窗口中,单击坐标系选项卡。
您需要选择等角投影,因此显示的非洲形状和其中的要素都是真实的。 但是,您将选择专门用于绘制非洲地图的投影,从而尽可能减少该大陆的面积和距离变形。
注:
有关选择适合的投影的详细信息,请参阅教程选择正确的投影。
- 在搜索栏中,输入 Africa,然后按 Enter 键。
- 在可用 XY 坐标系列表中,展开投影坐标系、大陆和非洲。
- 单击非洲兰勃特等角圆锥,然后单击确定。
随即使用新投影重新绘制地图。 将拉伸北半球,但会正确表示非洲。
创建布局
接下来,您将创建布局。 布局提供了对地图最终演示的更多控制,用于添加整饰要素信息,例如图例、图像和比例尺。 此地图所需的唯一整饰要素信息为标题以及注明数据源的一些文本。
- 在功能区上,单击插入选项卡。 在工程组中,单击新建布局。
- 在布局库的 ANSI - 纵向下,选择 Letter。
首先需要将标题添加至布局。
- 在功能区上,单击插入选项卡。 在图形与文本组中,单击矩形文本按钮。
- 单击并拖动布局以在页面顶部附近绘制矩形。
- 键入或复制粘贴以下内容:
Ancient Cities in Africa
Some of the oldest continuously inhabited cities in Africa
来源:https://en.wikipedia.org/wiki/List_of_oldest_continuously_inhabited_cities
- 单击文本框外部可停止编辑。 单击文本框可将其选中。
您需要格式化文本使其看起来像标题。
- 在功能区中,单击文本选项卡。 在文本符号组中,将字体更改为 Candara。
注:
如果尚未安装 Candara 字体,使用所选的任何其他字体。
- 单击 Regular,然后选择 Bold。 单击居中字体对齐按钮。
- 在文本框中,高亮显示第一行文本。 在功能区上,将字号更改为 36 磅。
- 将中间文本行的字号设置为 18 磅。
- 如有必要,调整文本框大小并重新定位,以在文本上方和下方留出一些空白空间。
将地图添加至布局
接下来,您需要将地图添加至布局并控制其位置和比例。
- 在功能区上,单击插入选项卡。 在地图框组中,单击地图框。
- 单击非洲古代城市下的任一选项。
- 单击布局页面的其中一个底角,然后进行拖动以创建填充标题下方整个空间的矩形。
您需要调整地图大小并重新定位以使其填充可用空间。
- 在布局视图下的比例框中,键入 38,000,000,然后按 Enter 键。
- 在布局上,右键单击地图,然后单击激活。
现在可以与地图进行交互。
- 在地图上进行平移以将非洲定位在页面中心。
提示:
要在布局上而不是地图上进行平移和缩放,按住 1 键。 如果在地图上意外缩放,则在比例框中重新键入 38,000,000。
- 在布局视图上方,单击返回布局链接。
在选择地图所需的比例和范围后,需要约束地图以防稍后意外移动。
- 如有必要,单击地图将其选中。
- 在格式化地图框窗格中,单击显示选项选项卡。
提示:
如果格式化地图框窗格不可见,右键单击地图,然后单击属性。
对于约束,选择固定中心和比例
现在,当激活地图时,您将能够对其进行编辑,但是无法进行平移或缩放。
地图具有黑色边框,这不是必需的,因此需要将其移除。
- 在格式化地图框窗格中,单击显示选项卡。 在边框下,将符号更改为 0 磅。
配置标注
与 Web 地图相比,静态地图的优势之一是地图创建者可以完全控制地图标注。 可以重新定位标注以提高易读性并为地图拥挤部分中的更多标注留出空间。 您需要为地图配置一些自动标注属性,然后将标注转换为图形以便手动编辑。
- 在内容窗格中,右键单击 Ancient cities in Africa 图层,然后单击标注属性。

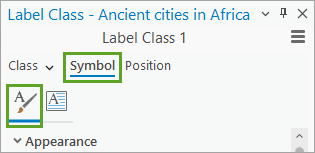

标注分类窗格随即显示。 首先,需要将标注字体更改为与地图标题一致。
- 单击符号选项卡。 展开外观,然后将字体名称设置为 Candara。
- 在窗格的底部,单击应用。
地图上的标注和点之间存在较大的偏移,从而难以辨别哪个标注与哪个点是一起的。 所需的额外空间还意味着没有足够的空间来标注所有城市。
您需要调整一些标注属性,以使更多标注可以更清晰地在地图上显示。
- 在标注类窗格中,单击位置选项卡。 对于放置,选择最佳位置。
地图上将再显示几个标注,尽管空间仍过大。
- 对于首选偏移,选择 4 个点。 对于测量偏移起点,选择要素几何。
将在更靠近点的位置绘制标注,尽管其中一些标注仍难以读取,因为空间不足。
静态地图没有弹出窗口,因此您想要确保所有城市都具有易读标注。 您需要将标注转换为图形以手动重新定位拥挤的标注。
- 在内容窗格中,右键单击 Ancient cities in Africa 图层,指向转换标注,然后单击将标注转换为图形。
将出现地理处理窗格。 已填充将标注转换为图形工具的参数。
- 单击运行。
名为 GroupGraphics 的新图层组已添加至内容窗格。 地图未显示改变,但是实际上,标注现在全部是不再与其地理要素连接的图形对象。
注:
无法将图形文本重新链接到地理要素。 如果需要恢复为地理感知标注,关闭 GroupGraphics 图层,然后为 Ancient cities in Africa 图层重新打开标注。
- 右键单击地图,然后单击激活。
- 在功能区上,单击图形选项卡。 在编辑组中,单击选择按钮。
- 在地图上,单击标注将其选中。 拖动标注以将其移入新位置。
- 移动您看着混乱的所有标注。 按住 1 键进行平移或缩放。
- 在布局视图上方,单击返回布局链接。
将布局导出为 .pdf 文件
地图布局即已完成。 最后,您需要将其导出为 .pdf 文件以更轻松地进行共享和打印。
- 单击功能区上的共享选项卡。 在输出组中,单击导出布局按钮。
- 在导出布局窗格中,对于文件类型,选择 PDF。
- 对于名称,单击浏览按钮,然后选择位置。 对于名称,键入 Ancient cities in Africa。 单击保存。
- 取消选中裁剪至图形范围。
该选项将去掉页面顶部的空白空间。
- 在压缩下,设置以下属性:
- 取消选中输出为图像。
- 对于图像压缩,选择自适应。
- 对于质量,将滑块拖动到 80 左右处。
- 选中压缩矢量图形。
这些设置将确保矢量文本和图形不会转换为栅格图像,并且保持文件大小相对较低。
- 对于分辨率,选择 300 DPI。
分辨率高于 300 DPI 时,在打印文档上不易察觉。 分辨率较低时,可能出现像素化问题。
- 对于栅格重采样,选择 2。
- 选中嵌入字体。
当您在未安装 Candara 字体的计算机上打开文档时,这将确保文档仍可以正常使用。
- 保持其他复选框取消选中。 对于图层和属性,选择无。
- 单击导出。
- 在完成导出后,单击查看导出的文件。 您的布局随即完成,其中包含标题、描述和居中显示的地图。
Web 和静态地图具有不同的优势,同时具有不同的挑战。 如果您的地图一开始是一张表单,可不断进行扩展。 在本教程中,您将 web 地图转换为了静态地图,并利用了该表单的一些优势,包括投影、布局设计和受控标注。 您学习了如何在 ArcGIS Online 中查找 ArcGIS Pro 中的内容,配置标注属性,将标注转换为图形以及导出 .pdf 文件。
有关创建地图和设计布局的详细信息,请探索教程系列符号化数据并发布地图。
可以在制图教程系列简介页面中查找更多制图教程。
