Подготовка сцены и зданий
Сначала вы подготовите 3D-сцену в ArcGIS Pro. Вы будете использовать уже существующую 3D-сцену, представляющую центр города Роттердам, добавите в нее здания комплекса De Zalmhaven и настроите конфигурацию сцены, чтобы она была готова к публикации для вашей аудитории. Результат будет выглядеть так, как показано на следующем изображении (комплекс De Zalmhaven отображается в темно-серых тонах).

Примечание:
Городские власти все чаще используют 3D-сцену для отображения текущего состояние города. Эта сцена может использоваться различными сторонами, такими как архитектурные и строительные фирмы, в качестве фона для своих новых проектов. Городские власти также могут использовать сцену для городского планирования и оценки новых проектов развития города.
Загрузка данных и создание 3D-сцены
Сначала вы загрузите данные BIM, представляющие комплекс De Zalmhaven. Затем вы откроете ArcGIS Pro и загрузите 3D веб-сцену, представляющую центр города Роттердам.
- Скачайте сжатую папку De_Zalmhaven_complex_for_sharing.zip на ваш компьютер.
Примечание:
В зависимости от настроек браузера, вам может быть предложено выбрать место для сохранения загружаемого файла. Большинство браузеров по умолчанию скачивают все в папку Загрузки.
- Найдите скачанный файл De_Zalmhaven_complex_for_sharing.zip, щелкните на нем правой кнопкой и извлеките его содержание в местоположение по вашему выбору, например, в папку Документы.
Далее вы откроете ArcGIS Pro.
- Запустите ArcGIS Pro. Если будет предложено, войдите под лицензированной учетной записью ArcGIS.
Примечание:
Если у вас нет учетной записи организации, см. варианты доступа к программному обеспечению.
- В разделе Новый проект щелкните Запуск без шаблона.
Теперь вы откроете веб-сцену, представляющую центр города Роттердам, в ArcGIS Pro.
- На ленте, на вкладке Вид в группе Окна щелкните Панель Каталог.
- На панели Каталог щелкните Портал и ArcGIS Online. В строке поиска введите Rotterdam City Center owner:Learn_ArcGIS и нажмите Enter.
- В списке результатов щелкните правой кнопкой веб-сцену Rotterdam City Center и выберите Добавить и открыть.
Через несколько секунд откроется 3D-сцена.
Вы будете использовать ее как фон для комплекса De Zalmhaven.
Примечание:
Вы также можете просмотреть эту веб-сцену в веб-браузере, где она доступна для всех. Более подробно о создании таких сцен см. урок Создание веб-сцен для поддержки планирования строительства.
- На панели Содержание просмотрите слои, составляющие сцену Rotterdam City Center.
Помимо базовой карты и слоев поверхности Земли, в сцену включены несколько векторных слоев, таких как Buildings, Bridges и Trees. Вы изучите сцену, чтобы получше с ней ознакомиться.
- В сцене над колесиком Навигатор, щелкните кнопку Показать полное управление.
Колесико Навигатор увеличится для отображения всех возможностей 3D-навигации.
- Воспользуйтесь средним колесиком Навигатора для наклона и поворота сцены.
Вы также можете использовать кнопку колесика мыши для изменения масштаба карты, и можно нажать и перетаскивать левую кнопку мыши для перемещения.
Подсказка:
Для изучения возможностей 3D-навигации см. раздел Навигация в 3D.
- Приблизьтесь и перемещайте сцену, чтобы посмотреть на нее.
Различные слои объединяются, создавая привлекательный, информативный городской пейзаж. Вы сохраните проект в той же папке, где хранятся данные BIM.
- На Панели быстрого доступа щелкните Сохранить.
- В окне Сохранить проект как перейдите к извлеченной папке De_Zalmhaven_complex_for_sharing и выберите ее. Щелкните Сохранить.
В этом разделе вы скачали данные BIM, открыли 3D веб-сцену в ArcGIS Pro и сохранили проект.
Добавление цифровых моделей зданий к сцене
Планируемый комплекс De Zalmhaven состоит из двух зданий: многоэтажного и среднеэтажного. Теперь вы добавите в сцену цифровые модели, представляющие эти здания.
Примечание:
Цифровая модель обычно создается в собственном формате, таком как Revit, Vectorworks или Allplan, с использованием программного обеспечения BIM. ArcGIS поддерживает обменные форматы Revit и IFC. Затем в ArcGIS цифровая модель импортируется как рабочая область, где она представлена в виде набора наборов данных и классов пространственных объектов. Более подробно о рабочей области BIM см. в разделе Файлы BIM как рабочая область BIM.
В этом уроке в формате IFC представлены два здания.
- На панели Каталог щелкните вкладку Проект. Разверните Папки > De_Zalmhaven_complex_for_sharing > Digital_models.
Примечание:
Если папка Digital_Models не отображается, щелкните правой кнопкой De_Zalmhaven_complex_for_sharing и выберите Обновить.
- Нажмите клавишу Shift и щелкните ZHA-B-BWK-C-HR-R18.ifc и ZHA-B-BWK-C-MR-R18.ifc, чтобы выбрать их. Щелкните правой кнопкой мыши и выберите Добавить к текущей карте.
Через несколько секунд в сцене появятся два здания.
Цифровые модели зданий добавляются как слои зданий. Они уже имеют пространственную привязку, поэтому появляются в нужном месте сцены.
Примечание:
Вы научитесь выполнять пространственную привязку данных BIM в разделе Геолокация цифровой 3D-модели здания.
- На панели Ресурсы щелкните правой кнопкой слой здания ZHA-B-BWK-C-MR-R18 и выберите Приблизить к слою.
Камера сцены приближается к среднеэтажному зданию.
- Уменьшите масштаб, перемещайте и поворачивайте сцену, пока не получите хороший обзор комплекса De Zalmhaven, как на следующем примере изображения.
В этом разделе вы добавили в сцену здания De Zalmhaven.
Скрытие старых зданий в сцене
Теперь вы измените сцену, чтобы отобразить два здания оптимально для восприятия аудиторией. Вы можете заметить, что на месте будущего комплекса De Zalmhaven в настоящее время отображаются два старых здания. Вы скроете старые здания, чтобы освободить место для новых.
- Просмотрите сцену и найдите два серых здания, конкурирующих за то же пространство, что и комплекс De Zalmhaven.
Далее вы должны найти идентификаторы этих двух старых зданий.
- Щелкните на первом старом здании, чтобы отобразить информационное всплывающее окно, и запишите значение его ObjectID (137392), чтобы использовать позднее.
Примечание:
Если всплывающее окно не отображается, на ленте во вкладке Карта в группе Навигация разверните стрелку вниз Исследовать и убедитесь, что выбрана опция Верхний слой.
- Закройте всплывающее окно.
- Аналогичным образом получите значение ObjectID для второго старого здания (136753) и закройте всплывающее окно.
Примечание:
При необходимости вы можете повернуть сцену, чтобы было лучше видно второе старое здание.
Далее вы составите определяющий запрос с ID этих двух зданий, чтобы исключить их из отображения.
- На панели Содержание щелкните правой кнопкой слой Buildings lи выберите Свойства.
- В окне Свойства слоя: Buildings выберите Определяющий запрос и щелкните Новый определяющий запрос.
- В Запросе 1 составьте запрос Где OBJECTID не включает значения 137392, 136753.
- Щелкните Применить, затем ОК.
Слой Buildings обновляется и перерисовывается без двух старых зданий.
Примечание:
Два здания скрыты для отображения только в вашем проекте ArcGIS Pro. Они не удалены из исходной веб-сцены.
- Нажмите Ctrl+S, чтобы сохранить проект.
В этом разделе вы убрали со сцены два старых здания.
Изменение видимости слоев зданий
Теперь вы настроите оформление слоев зданий De Zalmhaven. Сначала вы их переименуете.
- В панели Содержание выберите слой ZHA-B-BWK-C-MR-R18 и щелкните его еще раз, чтобы отредактировать. Введите De Zalmhaven mid-rise.
- Точно так же переименуйте слой ZHA-B-BWK-C-HR-R18 в De Zalmhaven high-rise.
Вы изучите структуру слоев зданий.
- В панели Содержание щелкните стрелку рядом со слоем De Zalmhaven mid-rise, чтобы развернуть его.
Цифровая модель организована в несколько дисциплин: Architectural, Electrical, Mechanical, Piping и Structural, которые в настоящий момент отключены. Есть также слой ExteriorShell, который включен по умолчанию.
- Раскройте некоторые из дисциплин, чтобы изучить их.
Каждая дисциплина состоит из категорий. Например, дисциплина Architectural содержит такие категории, как Chimneys, Columns, Coverings и Doors.
Примечание:
Дополнительные сведения о дисциплинах, категориях и слоях внешней оболочки см. в разделе Работа со слоем здания.
- При необходимости включите и выключите некоторые дисциплины и слои категорий среднеэтажного здания и понаблюдайте за изменениями в сцене.
- Для De Zalmhaven mid-rise отключите ExteriorShell и включите все дисциплины.
Через несколько секунд среднеэтажное здание в сцене перерисовывается с большим количеством деталей конструкции.
- В панели Содержание щелкните стрелку рядом со слоем De Zalmhaven mid-rise, чтобы свернуть его обратно.
- Аналогично, разверните слой De Zalmhaven high-rise, отключите ExteriorShell и включите все дисциплины. Оставьте слой De Zalmhaven high-rise развернутым.
- Исследуйте сцену и посмотрите, как два здания De Zalmhaven органично интегрируются с остальной сценой.
В этом разделе вы настроили отображение цифровых моделей зданий, изменив видимость их дисциплин и слоев категорий.
Настройка закладок
Далее вы настроите закладки сцены, чтобы помочь вашей аудитории перейти к соответствующим видам комплекса De Zalmhaven.
- На ленте, на вкладке Карта в группе Навигация щелкните Закладки и выберите закладку Overview.
Камера переходит к отмеченному закладкой виду.
- Аналогичным образом перейдите к видам двух других закладок.
Вы можете увидеть, что закладки Noordereiland не имеют отношения к проекту De Zalmhaven. Вы их удалите.
- На ленте во вкладке Карта щелкните Закладки, щелкните правой кнопкой мыши закладку Noordereiland и выберите Удалить закладку.
- Аналогичным образом удалите закладку Noordereiland Underground.
Теперь вы создадите закладки для проекта комплекса De Zalmhaven.
- Масштабируйте, перемещайте, вращайте и наклоняйте сцену, чтобы получить изображение, подобное тому, которое показано на следующем примере.
- Когда вы закончите, на ленте во вкладке Карта щелкните Закладки и выберите Новая закладка.
- В окне Создать закладку для Имя введите De Zalmhaven complex. Для Описание введите Обзор проекта строительства De Zalmhaven.
- Нажмите OK.
Вы создадите вторую закладку, на этот раз показывающую подземный вид комплекса De Zalmhaven.
- Перетащите среднее колесо Навигатора вверх, чтобы переместиться под землю. Используйте перемещение и масштабирование, чтобы увидеть подземную часть комплекса De Zalmhaven, как на следующем изображении.
- Создайте закладку с именем De Zalmhaven Underground и опишите ее как Фундамент комплекса De Zalmhaven.
Теперь у вас есть три закладки, соответствующие содержанию вашей сцены.
- Проверьте закладки, щелкнув их и перейдя к соответствующим видам.
- Щелкните закладку De Zalmhaven complex, чтобы продолжить урок с видом надземной части зданий.
- Нажмите Ctrl+S, чтобы сохранить проект.
В этом разделе вы удалили две старые закладки и создали две новые, отображающие комплекс De Zalmhaven.
Добавление в сцену фильтра зданий
Теперь вы определите фильтр здания, чтобы помочь визуализировать конструкцию фундамента многоэтажного здания De Zalmhaven. Фильтр зданий — это предопределенный вид слоя здания, в котором отображаются только определенные элементы.
- В панели Содержание щелкните слой De Zalmhaven high-rise, чтобы выбрать его.
- На ленте во вкладке Данные BIM в группе Фильтр щелкните Обновить значения фильтра.
Через несколько секунд активируется кнопка Фильтр здания.
- Щелкните Фильтр здания и выберите Новый фильтр.
- В панели Фильтр здания — De Zalmhaven high-rise на вкладке Общие укажите следующие значения параметров:
- Для Имя введите Foundation structure.
- Для Описание введите Этот фильтр показывает конструкцию фундамента многоэтажного здания комплекса De Zalmhaven.
- Для Тип фильтра примите значения по умолчанию, так как в данном случае вам не нужны дополнительные категории.
Вы ограничите отображение фильтра, чтобы отображались только определенные элементы категорий многоэтажного здания.
- Перейдите на вкладку Настройки и щелкните стрелку рядом со строкой Блок фильтра.
- Для Типы выберите Категория.
В разделе Значения появится список всех слоев категорий.
- В списке Значения отметьте column, footing и pile.
Сцена обновится, чтобы показать только элементы категорий column, footing и pile многоэтажного здания. Эти элементы имеют отношение к конструкции фундамента.
Далее, поскольку создаваемый фильтр ориентирован на фундамент здания, вы ограничите отображение нижними этажами.
- В разделе Типы выберите BldgLevel.
В разделе Значения перечислены все этажи здания от первого (00) до 62-го (в этом слое здания названия этажей написаны на голландском языке).
- В списке Значения отметьте этажи 00, 00a и 01.
Сцена обновляется, показывая только самые нижние этажи здания.
- Увеличьте масштаб сцены, поворачивайте и перемещайтесь по ней, чтобы увидеть конструкцию фундамента многоэтажного здания сверху.
- На ленте во вкладке Карта щелкните Закладки и выберите De Zalmhaven underground.
Сцена обновляется, чтобы показать подземную часть фундамента здания.
- Приблизьтесь к фундаменту многоэтажного знания и исследуйте его.
- На ленте во вкладке Карта щелкните Закладки и выберите De Zalmhaven complex.
Сцена обновляется, чтобы показать комплекс De Zalmhaven сверху.
- Закройте панель многоэтажного знания Building Filter - De Zalmhaven.
Теперь, когда фильтр определен, вы можете включить или выключить его.
- На ленте во вкладке Данные BIM щелкните Фильтр здания.
Фильтр Foundation structure выделен синим цветом и имеет зеленую галочку, указывающую на то, что он включен.
Примечание:
Когда фильтр включен, в сцене будут отображаться только те элементы, которые вы выбрали для этого здания, даже если в панели Содержание включены все дисциплины и категории.
- Щелкните Foundation structure, чтобы отключить фильтр.
В сцене высотное здание обновляется до полного отображения.
- При желании включите фильтр и снова выключите его.
- По желанию можно создать аналогичный фильтр для среднеэтажного строения De Zalmhaven mid-rise.
- Нажмите Ctrl+S, чтобы сохранить проект.
В этом разделе вы создали фильтр здания для высотного здания De Zalmhaven. Теперь ваша сцена готова к публикации. Далее вы узнаете о двух разных вариантах публикации и о том, как выбирать между ними.
Выбор подходящего варианта публикации
Сцена, которую вы построили, интегрируя планируемый комплекс De Zalmhaven в городской пейзаж Роттердама, существует только на вашем компьютере, как проект ArcGIS Pro. Теперь вы опубликуете его как веб-сцену в ArcGIS Online, чтобы сделать доступным для большей аудитории. Поскольку все слои исходной сцены (Buildings, Bridges, Trees и т. д.) уже размещены в ArcGIS Online, вам не нужно будет их повторно публиковать. Единственными новыми элементами, которые необходимо опубликовать, являются слои зданий De Zalmhaven и общая оболочка сцены, которые вы сохраните как новую веб-сцену.
Вы узнаете, как публиковать слои зданий в ArcGIS Online, используя два возможных метода: вы можете создавать слои веб-сцены из пакетов слоев сцены или из связанных векторных слоев. Эти два метода отличаются возможностями, которые они предлагают, а также количеством кредитов, которые они используют, как указано в следующей таблице.
Слои веб-сцены из пакетов слоев сцены | Слои веб-сцены из связанных векторных слоев | |
---|---|---|
Визуализируйте здания (Исследовать здания) | Да | Да |
Всплывающие окна | Да | Да |
Предустановленные фильтры | Да | Да |
Редактировать геометрию или атрибуты зданий | Нет | Да |
Возможности поиска | Нет | Да |
Использование кредитов | Сводит к минимуму использование кредитов | Использует больше кредитов |
Первый метод создает пакеты слоев сцены на вашем компьютере и публикует их в ArcGIS online. Это экономит траты кредитов на создание данных в ArcGIS Online. Второй метод создает слои сцены из связанных векторных слоев, созданных непосредственно в ArcGIS Online. Дополнительные сведения об использовании кредитов в ArcGIS Online, см. в разделе Понятие кредитов в ArcGIS Online.
В оставшейся части урока вы последовательно примените два метода публикации, чтобы создать две веб-сцены. Вы поймете, при каких обстоятельствах стоит предпочесть один метод другому, и подробно изучите оба рабочих процесса.
Опубликуйте 3D-сцену для визуализации
В первом сценарии публикации вы являетесь менеджером данных архитектурной компании, проектирующей комплекс De Zalmhaven. Вы хотите опубликовать веб-сцену для жителей Роттердама и широкой публики, чтобы они могли визуализировать планируемое строительство в контексте города. Вы хотите, чтобы веб-сцена имела следующие возможности:
- Предлагала общую визуализацию двух зданий в расширенном контексте города.
- Давала возможность подробного исследования дисциплин и категорий зданий, а также слоев зданий.
- Содержала фильтр для визуализации фундамента здания.
Первый метод публикации (слои веб-сцены из пакетов слоев сцены) предлагает все эти возможности, поэтому вы выберете его, а также он позволяет свести к минимуму использование кредитов.
Подготовьте сцену к публикации
Сначала вы убедитесь, что слои и вид сцены настроены так, как вы хотите, чтобы они были опубликованы. Затем вы добавите важную информацию о веб-сцене.
- При необходимости в панели Содержание разверните слои De Zalmhaven high-rise и De Zalmhaven mid-rise и убедитесь, что ExteriorShell для обоих слоев отключен, а все дисциплины включены.
- На ленте во вкладке Карта щелкните Закладки и выберите закладку De Zalmhaven complex.
Далее вы введете информацию для новой веб-сцены.
- На ленте на вкладке Общий доступ в группе Опубликовать как щелкните Веб-сцену.
Откроется панель Опубликовать как веб-сцену.
- На панели Опубликовать как веб-сцену для Имя введите De Zalmhaven Rotterdam и добавьте свои инициалы, например, De Zalmhaven Rotterdam YN.
Примечание:
При создании веб-сцены убедитесь, что ее имя и имена ее компонентов уникальны для всей организации. Добавляя свои инициалы в конце названия сцены, вы позволите другим сотрудникам своей организации также выполнить этот урок.
- Для Краткая информация введите или скопируйте и вставьте 3D-сцена, отображающая проект комплекса De Zalmhaven в центре Роттердама. Составлено как часть урока: Опубликуйте цифровые модели зданий в 3D веб-сцене.
- Для Теги примите текущие вкладки.
Теги взяты из оригинальной сцены Rotterdam City Center.
- В разделе Местоположение для Папки примите значение по умолчанию, выберите папку назначения в своей учетной записи ArcGIS Online или создайте новую.
- В Общий доступ отметьте Все.
Это сделает веб-сцену общедоступной без ограничений. Это подходящий выбор, поскольку вы хотите опубликовать сцену для всех жителей Роттердама.
В этом разделе вы настроили сцену для публикации и предоставили необходимую информацию о веб-сцене. Вы продолжите процесс публикации в следующем разделе.
Настройте слои веб-сцены и опубликуйте сцену
Теперь вы настроите слои веб-сцены и опубликуете сцену в ArcGIS Online.
- На панели Опубликовать как веб-сцену щелкните вкладку Ресурсы.
Появится список, показывающий все элементы, которые необходимо создать, чтобы опубликовать сцену в интернете.
Примечание:
При необходимости сверните некоторые элементы списка, чтобы не отображать множество дисциплин и категорий зданий.
ArcGIS Pro автоматически определил слои в сцене, которые в данный момент хранятся на вашем настольном компьютере и должны быть опубликованы в ArcGIS Online:
- Первый элемент, De_Zalmhaven_Rotterdam, представляет собой общую оболочку веб-сцены.
- Два элемента De_Zalmhaven_Rotterdam_WSL1 вместе будут представлять слой здания средней этажности.
- Два элемента De_Zalmhaven_Rotterdam_WSL2 вместе будут представлять слой многоэтажного здания.
Все остальные слои (Bridges, Trees и т.д.) уже существуют в ArcGIS Online и не нуждаются в повторной публикации.
Теперь вы настроите слои, чтобы убедиться, что они используют первый метод публикации (слои веб-сцены из пакетов слоев сцены).
- Наведите курсор на первое упоминание De_Zalmhaven_Rotterdam_WSL1.
Во всплывающем окне говорится, что это будет слой веб-сцены.
- Наведите курсор на второе упоминание De_Zalmhaven_Rotterdam_WSL1.
Во всплывающем окне сообщается, что это будет векторный веб-слой.
В настоящее время и слой веб-сцены, и векторный веб-слой будут созданы в ArcGIS Online для представления De Zalmhaven mid-rise в сцене.
Вы измените конфигурацию слоя, чтобы создать как можно больше ресурсов на своем компьютере, и опубликуете только полученный пакет слоя сцены в ArcGIS Online .
- На вкладке Ресурсы щелкните слой веб-сцены De_Zalmhaven_Rotterdam_WSL1, чтобы выбрать его, и нажмите кнопку Настроить свойства веб-слоя.
- В панели Настроить De_Zalmhaven_Rotterdam_WSL1 щелкните Настроить.
- Для Кэширования выберите Кэшировать локально и примите значение по умолчанию для Временное местоположение кэша.
Пакет слоя сцены будет создан в этой локальной папке. Появляется сообщение Связанный векторный веб-слой удален.
- Щелкните кнопку Назад.
- В списке Ресурсы наведите курсор на второе упоминание De_Zalmhaven_Rotterdam_WSL1.
Во всплывающем окне говорится, что теперь это будет пакет слоя сцены (а не векторный веб-слой).
- Повторите то же изменение настроек для веб-сцены De_Zalmhaven_Rotterdam_WSL2, чтобы она также использовала опцию Кэшировать локально.
- Проверьте значки или всплывающие окна перечисленных элементов, чтобы убедиться, что перечисленные элементы представляют собой только слои веб-сцены и пакеты слоев сцены.
Теперь вы проанализируете веб-сцену, чтобы убедиться, что не осталось проблем, которые вам нужно решить.
- На панели Опубликовать как веб-сцену под Закончить публикацию щелкните Анализ.
Появляется вкладка Сообщения. Устраните все перечисленные ошибки и просмотрите все предупреждения.
Примечание:
В этом уроке вы получите несколько предупреждений о том, что будут удалены пустые классы пространственных объектов. Это означает, что некоторые категории зданий не имеют данных и не будут опубликованы. Это предупреждение можно игнорировать.
Теперь вы готовы опубликовать веб-сцену в ArcGIS Online.
Примечание:
Эта операция использует некоторые кредиты и может занять 10 минут или более, так как будет подготовлено и передано много данных. Выполнив следующие шаги, вы сможете продолжить урок в разделе Просмотр веб-сцены с этой готовой сценой.
- В разделе Закончить публикацию щелкните Общий доступ.
- При необходимости для Закончить публикацию нажмите Задания, чтобы более подробно отслеживать ход выполнения.
Появится панель Статус задания, в которой перечислены слои, которые в данный момент обрабатываются.
По завершении процесса на панели Опубликовать как веб-сцену появится зеленое окно сообщения, информирующее вас об успешной публикации веб-сцены.
- Нажмите Ctrl+S, чтобы сохранить проект.
В этом разделе вы опубликовали сцену в ArcGIS Online с помощью первого метода публикации (слои веб-сцены из пакетов слоев сцены).
Просмотр веб-сцены
Теперь, когда сцена Zalmhaven Rotterdam опубликована в ArcGIS Online, вы проверите ее.
- В окне сообщения щелкните ссылку Управление веб-сценой, чтобы открыть веб-сцену в веб-браузере.
Примечание:
Если вы хотите вместо этого изучить готовую сцену, перейдите на ее страницу элемента.
Страница элемента для веб-сцены отображается в веб-браузере по умолчанию. В ней указана вся информация о сцене, включая список слоев, которые она включает.
- Щелкните Открыть во вьюере сцен.
Появляется веб-сцена. По содержанию и внешнему виду она похожа на сцену, созданную вами в ArcGIS Pro, и положение камеры соответствует последнему положению, выбранному в ArcGIS Pro.
- Изучите веб-сцену.
Примечание:
Используйте колесико мыши для масштабирования, щелкните левую кнопку мыши и перетащите для панорамирования, щелкните правую кнопку мыши и перетащите для поворота и наклона.
Кроме того, вы также можете использовать кнопки навигации под кнопкой Home, чтобы выполнить те же действия.
- Наведите курсор на ленту в нижней части сцены и щелкните три слайда один за другим.
Камера плавно переходит от одного вида к другому. Слайды соответствуют закладкам, которые вы подготовили в ArcGIS Pro.
В этом разделе вы изучили веб-сцену.
Исследуйте слои зданий с помощью инструмента Исследовать здания.
Теперь вы будете исследовать здания De Zalmhaven, используя инструмент Исследовать здания.
- При необходимости щелкните слайд De Zalmhaven complex, чтобы вернуться к основному виду зданий.
- На боковой панели инструментов нажмите на кнопку Исследовать здания.
Появится панель Исследовать здания.
- На панели Исследовать здания разверните раскрывающийся список и выберите здание De Zalmhaven mid-rise.
Вид приближается к зданию.
- Если необходимо, уменьшите масштаб сцены, переместитесь и поверните сцену, чтобы хорошо рассмотреть среднеэтажное здание.
- На панели Исследовать здание в Указателе выбора этажа щелкните второй слой сверху, чтобы выбрать его.
Верхний этаж отображается темно-серым цветом. Остальные этажи отображаются полупрозрачным светло-серым цветом.
- Рядом с Указателем выбора этажа несколько раз нажмите кнопку вниз, чтобы просмотреть каждый отдельный этаж.
- В разделе Дисциплины и категории включите или отключите некоторые дисциплины и категории и продолжайте исследовать различные этажи зданий.
- Рядом с указателем выбора зданий нажмите Очистить этаж, чтобы вернуться к визуализации всех этажей.
Вы также можете узнать больше о каждом элементе здания.
- В сцене щелкните любой элемент среднеэтажного здания, чтобы выбрать его.
Появится информационное всплывающее окно, содержащее все свойства элемента. В данном примере его категория OpeningElement, и этот элемент в конечном итоге будет содержать окно.
- При желании продолжите изучение различных комбинаций дисциплин и категорий для всего здания и выберите несколько элементов конструкции.
- На панели Исследовать здания разверните раскрывающийся список и выберите De Zalmhaven high-rise.
- Исследуйте различные этажи, дисциплины и категории De Zalmhaven high-rise.
- При необходимости включите все этажи, дисциплины и категории для обоих зданий.
Примечание:
Узнайте больше об инструменте Исследовать здания в документации Изучение слоев сцены зданий.
Воспользуйтесь фильтром зданий
Теперь вы будете использовать фильтр, который включили в сцену для лучшего понимания фундамента многоэтажного здания.
- При необходимости на боковой панели инструментов щелкните кнопку Исследовать здания.
- При необходимости в панели Исследовать здания в раскрывающемся списке выберите De Zalmhaven high-rise.
- Нажмите кнопку опций, чтобы отобразить список фильтров, и выберите Foundation structure.
В сцене многоэтажное здание обновляется, отображая только элементы конструкции фундамента.
- При необходимости увеличьте масштаб сцены, поворачивайте и перемещайтесь по ней, чтобы исследовать структуру конструкцию фундамента.
- В окне Исследовать здание нажмите кнопку опций и выберите пустую опцию, чтобы отключить фильтр.
В сцене многоэтажное здание обновляется до полного отображения.
- При необходимости включите фильтр Foundation structure для среднеэтажного здания, если вы создали его ранее в ходе работы.
Примечание:
Узнайте больше о других инструментах и опциях Scene Viewer, таких как Измерение, Срез, Просмотр профиля рельефа и Естественное освещение, в документации Начало работы с Scene Viewer.
Вы применили первый метод публикации (слои веб-сцены из пакетов слоев сцены) для создания трехмерной веб-сцены, которая показывает комплекс De Zalmhaven в широком городском контексте. Затем вы просмотрели сцену в ArcGIS Online. Этот метод публикации позволяет использовать возможности визуализации и исследования, сводя к минимуму использование кредитов. Он особенно хорошо подходит для общедоступных веб-сцен. Далее вы создадите веб-сцену, используя второй метод публикации.
Опубликуйте 3D-сцену с возможностями поиска
Во втором сценарии публикации вы являетесь администратором данных города Роттердам. Вы хотите опубликовать веб-сцену для городских инспекторов, которым необходимо сверить различные элементы цифровых моделей De Zalmhaven со схемами, представленными подрядчиком. Вы хотите, чтобы веб-сцена имела следующие возможности:
- Предлагала общую визуализацию двух зданий в расширенном контексте города.
- Давала возможность подробного исследования дисциплин и категорий зданий, а также слоев зданий.
- Содержала фильтр для визуализации фундамента здания.
- Включала возможность поиска по определенным элементам здания.
Последняя возможность приводит к необходимости использования второго метода публикации (слои веб-сцены из связанных векторных слоев), так что вы выберете именно его.
Подготовьте сцену к публикации
Сначала вы убедитесь, что слои и вид сцены настроены так, как вы хотите, чтобы они были опубликованы. Затем вы добавите важную информацию о веб-сцене.
- В ArcGIS Pro на панели Содержание убедитесь, что для двух слоев зданий De Zalmhaven отключен ExteriorShell и включены все дисциплины.
- Примените к сцене закладку De Zalmhaven complex.
Далее вы введете информацию для новой веб-сцены.
- Закройте панель Опубликовать как веб-сцену.
Это гарантирует, что вы не сохраните какие-либо настройки первого сценария публикации.
- На ленте на вкладке Общий доступ в группе Опубликовать как щелкните Веб-сцену.
Откроется панель Опубликовать как веб-сцену.
- На панели Опубликовать как веб-сцену для Имя введите De Zalmhaven Rotterdam for inspectors и добавьте свои инициалы, например, De Zalmhaven Rotterdam for inspectors YN.
- Для Краткая информация введите 3D-сцена, отображающая проект комплекса De Zalmhaven в центре Роттердама. Включает возможности поиска по слоям, а также различные опции визуализации. Составлено как часть урока: Опубликуйте цифровые модели зданий в 3D веб-сцене.
- Для Теги примите текущие вкладки.
- В разделе Местоположение для Папки примите значение по умолчанию, выберите папку назначения в своей учетной записи ArcGIS Online или создайте новую.
- Для Опубликовать для отметьте только свою организацию.
Это сделает веб-сцену доступной только для пользователей вашей организации. Это подходящий вариант в данном сценарии, так как эту веб-сцену будут использовать городские инспекторы, и она не будет доступна для общего доступа.
Примечание:
Дополнительно вы можете выбрать определенную группу внутри организации, чтобы еще больше ограничить доступ, например, группу городских инспекторов. Подробнее о доступе в ArcGIS Online см. в разделе Публикация элементов.
В этом разделе вы настроили сцену для публикации и предоставили необходимую информацию о веб-сцене. Вы продолжите процесс публикации в следующем разделе.
Настройте слои веб-сцены и опубликуйте сцену
Теперь вы настроите слои веб-сцены и опубликуете сцену в ArcGIS Online.
- На панели Опубликовать как веб-сцену щелкните вкладку Ресурсы.
Появится список, показывающий все элементы, которые необходимо создать, чтобы опубликовать сцену в интернете.
По умолчанию значения конфигурации для этих слоев уже настроены для реализации второго метода публикации (слои веб-сцены из связанных векторных слоев), поэтому в основном вы будете принимать значения по умолчанию. Однако, чтобы лучше понять рабочий процесс, вы просмотрите значения конфигурации.
- На вкладке Ресурсы щелкните слой веб-сцены De_Zalmhaven_Rotterdam_for_inspectors_WSL1, чтобы выбрать его, и нажмите кнопку Настроить свойства веб-слоя.
- В панели Настроить De_Zalmhaven_Rotterdam_for_inspectors _WSL1 щелкните Конфигурация.
- В разделе Кэширование обратите внимание, что параметром по умолчанию является Кэшировать онлайн. Сохраните это значение.
При использовании второго метода публикации данные будут подготавливаться непосредственно в режиме онлайн, а не локально. Это означает, что будет создан размещенный векторный слой, который поддерживает возможности поиска и редактирования.
- Щелкните Настроить свойства веб-слоя.
Это вкладка, на которой вы можете включить возможности редактирования связанного векторного слоя (как атрибутов, так и геометрии). Например, дать пользователям веб-сцены возможность самостоятельно редактировать здания De Zalmhaven. Однако в этом уроке это не та функция, которая вам нужна, поэтому вы оставите эти опции не отмеченными и согласитесь со значениями по умолчанию.
- Щелкните кнопку Назад.
- Наведите курсор на первое упоминание De_Zalmhaven_Rotterdam_for_inspectors_WSL1.
Во всплывающем окне говорится, что это будет слой веб-сцены.
- Наведите курсор на второе упоминание De_Zalmhaven_Rotterdam_for_inspectors_WSL1.
Во всплывающем окне сообщается, что это будет векторный веб-слой.
Комбинация слоя веб-сцены и векторного веб-слоя — это то, что вам нужно для второго метода публикации. Вместе они будут представлять среднеэтажное здание De Zalmhaven в веб-сцене.
- Убедитесь, что De_Zalmhaven_Rotterdam_for_inspectors_WSL2 настроен аналогичным образом.
Вместе два слоя De_Zalmhaven_Rotterdam_for_spawns_WSL2 будут представлять многоэтажное здание De Zalmhaven.
Теперь вы проанализируете веб-сцену, чтобы убедиться, что не осталось проблем, которые вам нужно решить.
- На панели Опубликовать как веб-сцену под Закончить публикацию щелкните Анализ.
Появляется вкладка Сообщения. Все перечисленные здесь ошибки должны быть устранены. Все предупреждения должны быть проверены. При таком методе публикации не должно быть ни тех, ни других.
Теперь вы готовы опубликовать веб-сцену в ArcGIS Online.
Примечание:
Эта операция использует некоторые кредиты и может занять 10 минут или более, так как будет подготовлено и передано много данных. При желании вы можете прочитать следующие несколько шагов и продолжить урок в разделе Настройка возможностей поиска с этой готовой сцены.
- В разделе Закончить публикацию щелкните Общий доступ.
- При необходимости для Закончить публикацию нажмите Задания, чтобы более подробно отслеживать ход выполнения.
По завершении процесса публикации на панели Опубликовать как веб-сцену появится окно сообщения синего цвета, информирующее вас об успешной публикации веб-сцены и о том, что онлайн кэширование все еще выполняется.
Через несколько минут появится зеленое окно с сообщением об успешном онлайн-кэшировании. Веб-сцена готова.
- Нажмите Ctrl+S, чтобы сохранить проект.
В этом разделе вы опубликовали сцену в ArcGIS Online, используя второй метод публикации (слои веб-сцены из связанных векторных слоев).
Настройте возможности поиска
Теперь, когда сцена Zalmhaven Rotterdam for inspectors опубликована в ArcGIS Online, вы должны настроить для нее возможность поиска, чтобы городские инспекторы могли использовать ее для выполнения работ по контролю качества.
- В окне сообщения щелкните ссылку Управление веб-сценой, чтобы открыть веб-сцену в веб-браузере.
Примечание:
Если вы хотите вместо этого изучить готовую сцену, перейдите на ее страницу элемента. Однако вы не можете изменить настройки поиска для сцены, так как вы не являетесь владельцем сцены. Настройки поиска уже настроены для вас. Вы можете прочитать следующие несколько шагов и продолжить урок в разделе Просмотр веб-сцены и изучение возможностей поиска.
- При появлении запроса укажите свои учетные данные ArcGIS.
Страница элемента для веб-сцены отображается в веб-браузере по умолчанию.
- На синей панели инструментов нажмите Настройки.
- Под названием веб-сцены выберите опцию Веб-сцена.
- Для Настройки приложения отметьте Включить поиск.
Это позволит осуществлять поиск в целом по сцене и позволит отображать в ней окно поиска. Далее вы определите два пользовательских поиска на основе слоев. Первый позволит пользователям выполнять поиск в слое Beams.
- Отметьте опцию По слою и нажмите Добавить слой.
- Щелкните ниспадающее меню для City center area, чтобы просмотреть параметры.
Есть много вариантов, из которых можно выбрать, поскольку список содержит атрибуты для зданий средней и высокой этажности. Каждый из них содержит атрибуты, которые вы хотите использовать, Beams и Columns, поэтому вы должны выбрать правильный, чтобы поиск работал правильно.
- Пролистайте почти до нижней части списка и щелкните Beams.
Примечание:
Обратите внимание, где находится полоса прокрутки, и убедитесь, что вы выбираете атрибут Beams, который находится ближе к концу списка. Это правильно для высотного здания.

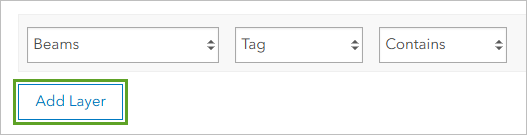

- С помощью раскрывающихся списков сформируйте следующий поиск в слое: Beams Tag Contains.
Пользователи смогут найти определенную балку, введя ее тег (или ID). Теперь вы добавите поиск во втором слое, который позволит выполнять поиск в слое Columns.
- С помощью раскрывающихся списков сформируйте следующий поиск в слое: Columns Tag Contains.
Примечание:
Обязательно используйте атрибут Columns, который находится примерно в середине списка, а не тот, что вверху.
Поисковое выражение должно выглядеть следующим образом:
Пользователи смогут найти определенную стойку, введя ее тег (или ID).
- Щелкните Сохранить.
Примечание:
Вы можете настроить дополнительные параметры поиска в зависимости от ваших задач.
В этом разделе вы настроили возможности пользовательского поиска для вашей сцены.
Просмотрите веб-сцену и изучите возможности поиска
Теперь вы откроете веб-сцену и протестируете возможности поиска.
- На синей панели инструментов нажмите Обзор и Открыть во вьюере сцен.
Появляется веб-сцена.
- Изучите веб-сцену.
На первый взгляд, эта вторая веб-сцена очень похожа на первую, которую вы опубликовали ранее. Она включает в себя те же возможности 3D-визуализации, слайды, инструмент Исследовать здания и фильтр здания.
- При желании протестируйте все эти возможности, как вы это делали для первой веб-сцены.
Однако эту вторую сцену отличают ее возможности поиска. Сейчас вы приступите к их изучению. Сначала вы выберете здание, для которого хотите выполнить поиск, и оптимизируете его отображение, чтобы лучше видеть результаты поиска.
- На боковой панели инструментов нажмите Исследовать здания.
- На панели Исследовать здания разверните раскрывающийся список и выберите здание De Zalmhaven high-rise.
- В разделе Дисциплины и категории разверните дисциплины и отключите GenericModel, OpeningElement и Walls. Оставьте включенными все остальные категории.
В сцене высотное здание обновляется. Теперь вы выполните поиск.
- На боковой панели инструментов нажмите кнопку Поиск.
Примечание:
По умолчанию окно поиска настроено на общий поиск. Вы можете использовать его для поиска улиц в Роттердаме или других местах в любой точке мира.
Вы активируете поиск в слое Beams, который настроили ранее.
- На боковой панели инструментов щелкните стрелку вниз и выберите Beams: Tag.
Предположим на мгновение, что вы городской инспектор, и вы определили балку на схеме проектировщика с номером 12028830. Вы хотите идентифицировать ее в веб-сцене для сравнения.
- В поле поиска введите 12028830 и нажмите Enter.
Балка выделяется на сцене.
В информационном всплывающем окне отображается список свойств балки, например:
- LoadBearing имеет значение Yes.
- IsExternal имеет значение Yes.
- Slope имеет значение 0.00.
Как городской инспектор, вы теперь можете сравнить информацию на месте с записями, представленными подрядчиком.
Далее вы будете искать стойку с номером 4420785.
- Щелкните стрелку вниз рядом с окном поиска и выберите Columns: Tag.
- В поисковом окне введите 4420785 и нажмите Enter.
Стойка выделяется в сцене вместе с информационным всплывающим окном.
Эти настраиваемые возможности поиска в слое позволят городским инспекторам выполнять работы по детализированному контролю качества.
В последней части урока вы применили второй метод публикации (слои веб-сцены из связанных векторных слоев) для создания 3D веб-сцены, которая включает возможности поиска и позволяет городским инспекторам выполнять свою работу по обеспечению контроля качества. Затем вы проверили сцену в ArcGIS Online и протестировали возможности поиска. Этот метод публикации, который также позволяет редактировать объекты, хорошо подходит для более продвинутых целей.
В этом уроке вы опубликовали две 3D-сцены в ArcGIS Online, чтобы визуализировать проектируемый комплекс De Zalmhaven в городской среде. Используя первый метод публикации, вы создали веб-сцену для жителей Роттердама, чтобы они могли лучше визуализировать предстоящее строительство в центре города. Используя второй метод публикации, вы создали веб-сцену, которую могут использовать городские инспекторы для выполнения сложных задач, требующих возможностей поиска.
Вы можете найти больше подобных уроков в разделе Путь обучения BIM и ГИС.
