Измерения в MapMaker

Измерить расстояние

Вы начнете с использования инструмента Измерить для понимания расстояний между местоположениями. Измерение расстояния - важный первый шаг для пилотов и сотрудников авиакомпаний, который позволяет спланировать, сколько топлива им нужно взять с собой, чтобы добраться до пункта назначения. Операторам БПЛА также необходимо измерять расстояния, чтобы не превышать радиус действия пульта управления.

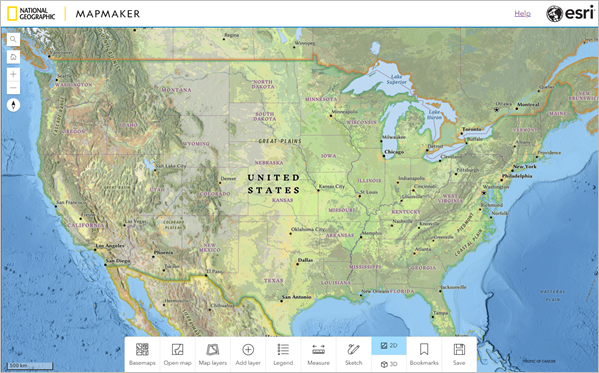

Откройте MapMaker.
Переместите и измените масштаб карты до территории вокруг Соединенных Штатов.
На панели инструментов в нижней части экрана щелкните кнопку Базовые карты.

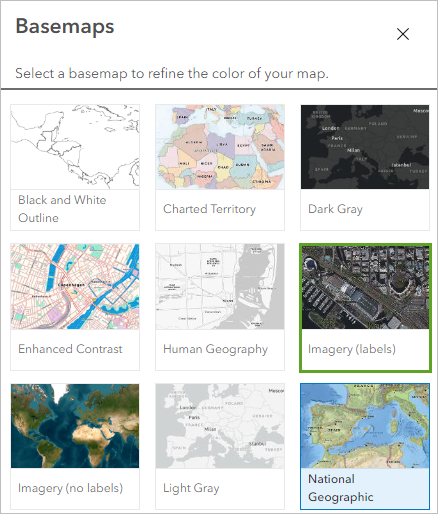

На панели Базовые карты выберите базовую карту Снимки (подписи).
Закройте панель Базовые карты.
На панели инструментов щелкните кнопку Измерить и выберите Измерить.
Есть два инструмента измерения: Измерить и Профиль высот. Инструмент Измерить вычисляет расстояние, а инструмент Профиль рельефа - высоту.
Откроется панель Измерить. На этой панели вы можете измерить линию между двумя местоположениями, измерить площадь и найти координаты местоположения. По умолчанию выбрано измерение между местоположениями.
Щелкните на карте в районе Лос-Анджелеса (шт. Калифорния), чтобы добавить точку. Переместите курсор к Филадельфии (шт. Пенсильвания) и дважды щелкните, чтобы завершить измерение.
Линия измерения, проходящая от западного до восточного побережья Соединенных Штатов, изогнутая, а не прямая. Это связано с формой Земли
Вы также можете изменять единицы измерения.

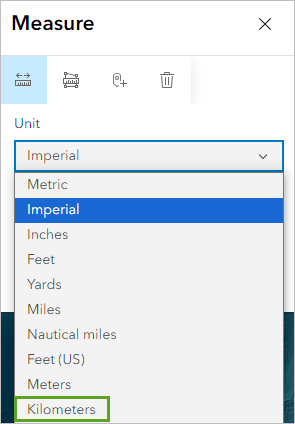

На панели Измерить, в разделе Единицы измерения, нажмите Британские и выберите Километры.
Длина составляет примерно 3900 км.
Уменьшайте карту, чтобы видеть и Северную, и Южную Америку.
На панели Измерить щелкните Новое измерение.
Измерьте расстояние от Буэнос-Айреса (Аргентина) до Ванкувера (Канада). Дважды щелкните, чтобы завершить измерение.
Расстояние составит примерно 11000 км.

Измерить площадь

Еще одна важная часть планирования маршрута полета - необходимость обхода закрытых воздушных пространств, или запретных для полетов зон, которые устанавливаются Федеральным управлением гражданской авиации (FAA) и другими правительственными и региональными организациями. Эти зоны могут включать различные территории, такие как правительственные здания, исторические и религиозные объекты, военные базы и места проведения мероприятий. Например, если вы когда-нибудь посещали национальные парки или памятные места, вы могли заметить знаки, запрещающие полеты БПЛА на этом месте. Эти зоны отмечены на картах полетов, и полеты через них могут иметь определенные последствия. Далее вы измерите площадь Independence Mall в Филадельфии, где находятся Колокол Свободы и Independence Hall. Этот район является одной из нескольких бесполетных зон в городе.

В левом верхнем углу карты щелкните инструмент Открыть поиск. В поле Найти адрес или место введите Independence Mall, Philadelphia и нажмите Enter.

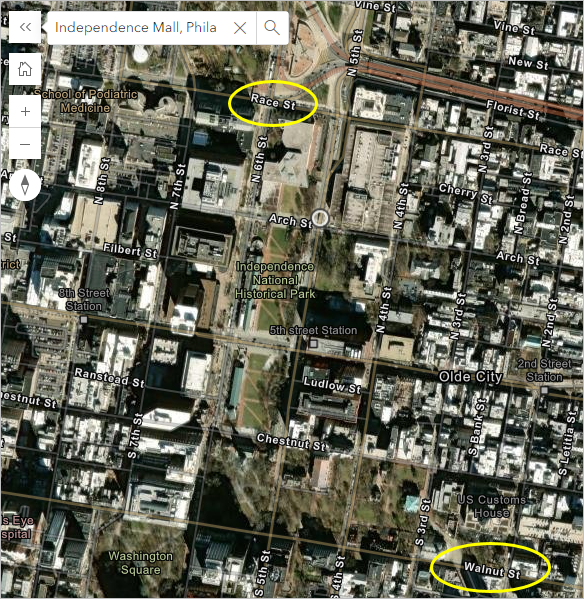

Закройте всплывающее окно Результаты поиска. Масштабируя и перемещая карту, вы сможете увидеть зеленое парковое пространство между улицами Race St на севере и Walnut Street на юге.
Согласно FAA, движение по L-образному бульвару между Рэйс-стрит на севере и Уолнат-стрит на юге, а также между 6-й улицей на западе и 3-й улицей на востоке ограничено.
На панели измерения щелкните кнопку Измерить площадь.
На карте щелкните угол 6-й улицы и улицы Рэйс.

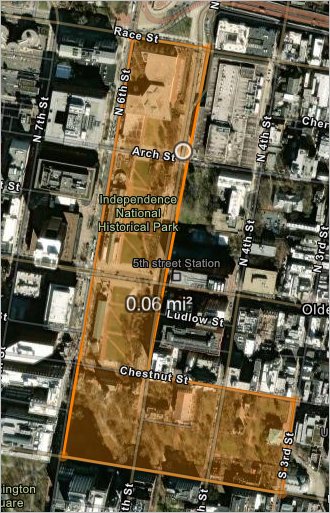

Двигаясь по часовой стрелке, щелкните по каждому из углов вокруг парка, дважды щелкнув по последнему углу, чтобы завершить измерение.
На панели Измерить в используйте ниспадающее меню, чтобы изменить единицы измерения на акры.
Площадь этой запретной зоны составляет примерно 36 акров.
Закройте панель Измерить.

Измерение в 3D

Вы можете также измерять объекты в 3D. Как и инструментами 2D-измерений, вы можете измерять расстояние и площадь. В 3D вы также можете измерять еще один параметр — высоту. 3D-измерения - это хороший способ изучения рельефа местности. Различные типы ландшафта могут по-разному влиять на воздушные потоки и направление ветра, что важно учитывать при планировании полета. В этом разделе вы измерите площадь вокруг горы Аконкагуа в Аргентине, чтобы получить представление о рельефе этой местности.

Обновите окно браузера.
На панели инструментов в нижней части экрана щелкните кнопку 3D.
Карта станется глобусом, и к ландшафту добавится информация о высоте.

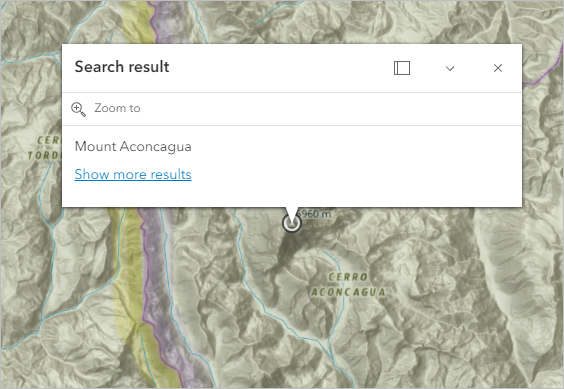

Найдите гору Аконкагуа в Аргентине - высочайшую точку Южной Америки.
Закройте всплывающее окно Результаты поиска.

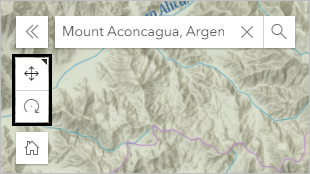

На панели инструментов в левой части экрана нажмите Переключитесь, чтобы панорамировать или повернуть в 3D, чтобы был выбран инструмент панорамирования.
На карте нажмите и удерживайте правую кнопку мыши, чтобы наклонить карту и лучше рассмотреть вершину горы Аконкагуа. Увеличьте масштаб при необходимости.
На панели инструментов внизу экрана щелкните кнопку Измерить и щелкните инструмент Измерить.
Появится панель Измерить.
На карте двигайте курсор вверх к вершине горы и обратно вниз.
Оранжевая линия следует за вашим курсором. Линия пересекает долины и охватывает дополнительные горные вершины. Это динамическая изолиния. Все точки линию имеют одинаковую высоту. Когда вы переместите курсор к вершине горы, линия зафиксируется на вершине, которая является самой высокой точкой местности.

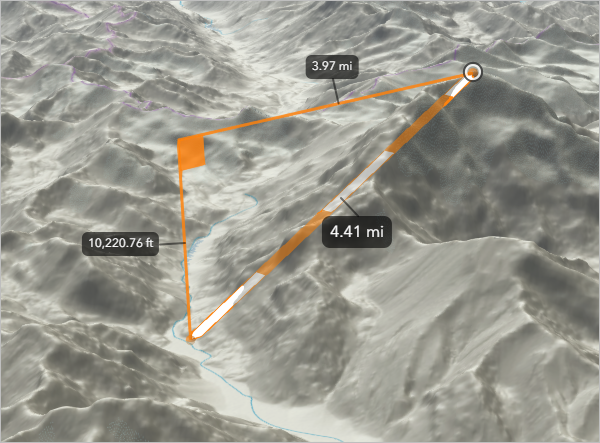

Щелкните долину на карте. Дважды щелкните пик Аконкагуа, чтобы завершить измерение.
Это измерение показывает расстояние до вершины и превышение между первой и второй точками.
Этот инструмент также можно использовать для измерения высоты зданий.
Выполните поиск Монумента Вашингтону и переместитесь к нему.
На панели инструментов в нижней части экрана щелкните кнопку Базовые карты.

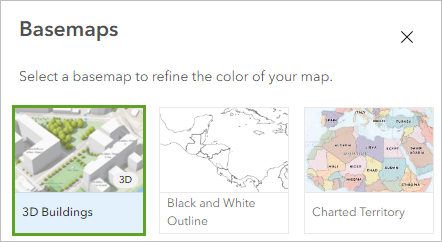

На панели Базовые карты щелкните 3D-здания.
Закройте панель Базовые карты.
Используйте полученные навыки, чтобы выполнить измерение монумента - от основания до вершины.
Какова приблизительная высота Монумента Вашингтону?
Закройте панель Измерить.
