Геокодирование и назначение символов для вкладчиков кампании
Сначала вы используете демографическую информацию о численности голосующего населения в городе Альбукерке, крупнейшем городе штата Нью-Мексико. Вы начнете с создания карты избирателей, разделенной на участки голосования, которые являются подразделениями, обслуживающими обычно от 1500 до 8000 человек. Эти небольшие подразделения облегчат ваше исследование избирателей Альбукерке. Вы геокодируете или определите географическое местонахождение электронной таблицы адресов, чтобы вы могли начать определять местонахождение потенциальных избирателей.
Геокодирование вкладчиков кампании
Альбукерке находится в округе Берналилло, самом густонаселенном округе штата, простирающемся от гор Сандия на востоке до Волкано Клифс на западе. По оценкам переписи населения 2019 года, в Альбукерке проживало более 560000 жителей. При среднем доходе семьи в 52 911 долларов в этой области проживает разнообразное и культурно богатое сообщество.
Вкладчики в политической кампании могут дать информацию о том, кто и какие компании поддерживают кандидата или политическую партию. Данные о политическом участии часто доступны в виде общедоступных записей на веб-сайтах государственных органов или в виде физических записей. Вы смогли получить электронную копию вкладов в политическую кампанию мэрии Альбукерке в 2017 году. Составив карту, откуда поступили и количество каждого поступления, вы получите лучшее представление о возможностях охвата вашей кампании.
Сначала вы нанесете на карту Альбукерке и его границы. Используя ArcGIS Online, вы создадите карту области и добавите участки переписи.
- Скачайте файл ABQ_Voter_Data.csv.
- Откройте файл CSV и просмотрите электронную таблицу.
CSV-файл включает адресные данные, тип голоса, был ли вкладчик частным лицом, группой или компанией, род занятий вкладчика и политическая принадлежность кандидата, получившего голос.
- Войдите под учётной записью организации ArcGIS.
Примечание:
Если у вас нет учетной записи организации, см. варианты доступа к программному обеспечению.
- В случае необходимости щелкните вкладку Ресурсы на ленте.
- Щелкните Новый элемент.
Появится окно Новый элемент.
- В окне Новый элемент перетащите загруженный CSV файл в окно.
- В окне Новый элемент для Как вы хотите добавить этот файл? убедитесь, что выбран Добавить ABQ_Voter_Data.csv и создать размещенный векторный слой или таблицу и щелкните Далее.

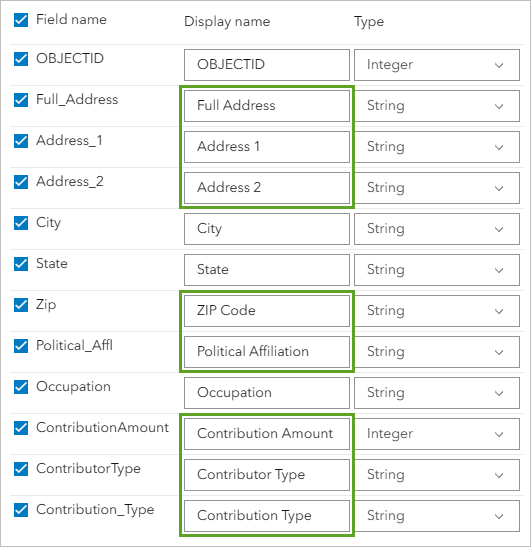

- Просмотрите поля, примите значения по умолчанию и щелкните Далее.
Далее вам нужно будет задать параметры геокодирования адресов в CSV-файлах.
- В разделе Настройки местоположений разверните Расширенные настройки местоположения. Убедитесь, что в качестве Локатора выбран ArcGIS World Geocoding Service, а в качестве Региона выберите Соединенные Штаты.
- В разделе Поля местоположения выберите Информация о местоположении находится в нескольких полях. Для Адреса или места выберите Address_1.
Примечание:
Геокодирование потребует кредитов. Сервисные кредиты являются своеобразной валютой ArcGIS и списываются за выполнение определенных операций и за определенные типы хранения, например хранение объектов, выполнение анализа и использование премиум-ресурсов. Геокодирование или сопоставление адресов при публикации электронной таблицы в качестве размещенного векторного слоя с использованием ArcGIS World Geocoding Service требует кредитов. Щелкните здесь, чтобы узнать больше о кредитах.
Для запуска геокодирования и создания этого векторного слоя потребуется 32,64 кредита. Если у вас недостаточно кредитов для завершения геокодирования, перейдите на страницу элемента Albuquerque Voter Data 2018 и перейдите к шагу 15.
Поля City, State и ZIP были выбраны автоматически.
- Щелкните Далее.
- Для Заголовка введите Albuquerque Voter Data 2018 и добавьте свои инициалы. Для Тегов введите Albuquerque и voter data, нажимая Enter после каждого тега.
- Щелкните Сохранить.
Откроется страница элемента. Появится окно, подтверждающее, что 814 местоположений были успешно геокодированы.
- В окне Просмотр местоположений щелкните Нет.
- На странице элемента Albuquerque Voter Data 2018 нажмите Открыть в Map Viewer.
Появится карта со слоем Albuquerque Voter Data 2018, отображенным в виде точек в Альбукерке, штат Нью-Мексико. Точки представляют собой адреса тех, кто внес политический вклад в выборы мэра 2017 года. Было два кандидата, один из которых был связан с Демократической партией, а другой - с Республиканской партией.
Сначала вы настроите свою карту, чтобы показать, откуда поступили самые большие вклады и в пользу какого кандидата они были сделаны.
- На панели инструментов Настройки (светлая) щелкните Стили.

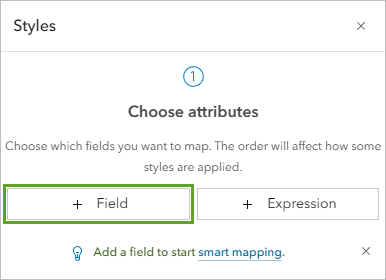

- На панели Стили для Выбрать атрибуты щелкните Поле. Выберите ContributionAmount и Political_Affl и щелкните Добавить.
- На панели Стили щелкните Готово.
Стиль слоя обновлен: республиканские взносы отображаются красным цветом, а демократические - синим.
Затем вы обновите базовую карту до более простого дизайна, чтобы было легче просматривать точки вкладчиков.
- На панели инструментов Содержание (темная) щелкните Базовая карта и выберите Светло-серое полотно.
Точки более заметны. Затем вы добавите границы города для Альбукерке, чтобы можно было лучше различать, где границы города начинаются и заканчиваются.
- Закройте панель Базовая карта. На панели инструментов Содержание щелкните Слои и щелкните Добавить слой.
- На панели Добавить слой щелкните Мои ресурсы и выберите ArcGIS Online. В поисковой строке введите Albuquerque owner:Learn_ArcGIS и нажмите Enter.
- Для слоя Albuquerque_City_Boundary щелкните кнопку Добавить.
Слой добавлен на карту.
- При необходимости закройте панели Слои и Стили, чтобы лучше рассмотреть карту.
На карте видно, что суммы взносов голосов с одного адреса намного выше для кандидата от республиканцев. Трудно увидеть, где у кандидата от Демократической партии есть сильная поддержка. Вы создадите копию слоя данных избирателей. Затем вы установите символы одного слоя для отображения взносов в пользу кандидата от Республиканской партии, а второй — для отображения взносов в пользу кандидата от Демократической партии. Благодаря слою, показывающему вклад каждой стороны, вы можете исследовать закономерности независимо друг от друга.
Настройка слоев участия
Перед тем, как создать вторую опию слоя данных поданных голосов, вы переименуете текущий слой, чтобы отличить его от нового слоя. Вы также будете использовать фильтр, чтобы отображать только взносы голосов в пользу одной из политических партий.
- На панели Добавить слой щелкните кнопку назад, чтобы вернуться на панель Слои. Для слоя Albuquerque Voter Data 2018 щелкните кнопку Опции и выберите Переименовать.
- Переименуйте слой в Democratic Contributions и щелкните OK.
- Щелкните слой Democratic Contributions, чтобы выбрать его, и на панели инструментов Настройки щелкните Фильтр.
- На панели Фильтр щелкните Добавить новое, создайте выражение Political_Affl равно Democrat и щелкните Сохранить.
Слой показывает взносы, сделанные только кандидату от демократов. После этого вы создадите дубликат слоя и настроите его стиль для показа только голосов, поданных за кандидата от Республиканской партии.
- На панели Слои щелкните для слоя Democratic Contributions кнопку Опции и выберите Дублировать.
Новый слой Democratic Contributions - Copy будет добавлен на вашу карту.
- Для слоя Democratic Contributions - Copy щелкните кнопку Опции и выберите Переименовать.
- Переименуйте слой в Republican Contributions.
- На панели Фильтр измените Democratic на Republican и нажмите Сохранить.
Слой показывает взносы, сделанные только кандидату от республиканцев. После этого вы отредактируете символы так, чтобы они могли накладываться друг поверх друга. Этого можно достичь, настроив уровень прозрачности символа и добавив ему контур.
- Убедитесь, что на панели Слои выбран слой Republican Contributions. На панели инструментов Настройки щелкните Стили.
- На панели Стили для Выбрать атрибуты удалите Political_Affl.
- В разделе Выбор стиля для Числа и количества (размер) щелкните Опции стиля.
- Щелкните символ в разделе Стиль символа.
- В окне Стиля символа щелкните текущий оранжевый Цвет заливки. В окне Выбрать цвет выберите красный цвет, например FD4E4E, и нажмите Готово.
Примечание:
В политических партиях США красный цвет обычно ассоциируется с Республиканской партией, а синий — с Демократической партией.
- Для Прозрачность заливки наберите 30. В качестве Цвета контура выберите такой же красный цвет. Задайте Прозрачность контура равной 0.
Использование прозрачности для пропорциональных символов позволяет вам видеть меньшие символы, которые могут находиться за большим.
На панели Стиль символа для определения размеров символов можно воспользоваться гистограммой ваших данных. Вы воспользуетесь гистограммой для отображения слоя Republican Contributions, классифицировав данные и применив эти границы классов для слоя Democratic Contributions позже в этом руководстве.
Это важно для вашей карты, поскольку число поданных за кандидата от Республиканской партии голосов намного больше, чем число голосов за Демократического кандидата. Вы хотите увидеть, какие области внесли наибольший вклад в поддержку каждого кандидата, а также как соотносились эти вклады между двумя партиями.
- На панели Опции стиля, включите под гистограммой Классификация данных.
Далее вы зададите границы трех средних классов на гистограмме. Далее вы измените размер диапазона для символов.
- Задайте границы трех средних классов: 10 000, 5 000 и 1 000. Для Диапазона размеров задайте верхнюю границу 60 и щелкните дважды Готово.
К слою Republican Contributions теперь применен стиль. Далее вы настроите символы для слоя Democratic Contributions, используя те же максимальные значения, границы классов и диапазон символов, которые используются для слоя Republican Contributions.
- На панели Слои щелкните слой Democratic Contributions и на панели Стили в разделе Выбрать атрибуты удалите Political_Affl.
- Для Числа и количества (размер) щелкните Опции стиля и на панели Опции стиля щелкните символ в разделе Стиль символа.
- Для Цвета заливки и Цвета контура выберите синий цвет, например, 43ABEC. Установите Прозрачность заливки на 30, а Прозрачность контура на 0.
- Настройте гистограмму следующим образом:
- Включите Классификацию данных.
- На гистограмме установите максимальное значение 12 884 (максимальный вклад для слоя Republican contributions).
- Установите три средних интервала на 10 000, 5 000 и 1 000 (те же интервалы, что и для слоя Republican contributions).
- Установите верхний Диапазон размера на 60 (те же границы, что и для слоя Republican contributions).
- На панели Опции стиля щелкните Готово дважды.
Теперь ваши слои обозначены символами, чтобы лучше всего визуализировать, откуда поступил наибольший вклад для каждого кандидата и как они различаются между партиями.
Теперь у вас есть нанесенные на карту вклады для каждого кандидата, чтобы вы могли определить, где их наибольший вклад находится в городе Альбукерке. Далее вы добавите демографическую информацию с помощью ArcGIS Living Atlas, чтобы лучше понять распределение социально-экономических факторов в городе.
Получение представления о демографии избирателей
В этом разделе вы сравните геокодированные адресные точки с демографическими данными переписи населения США из ArcGIS Living Atlas. Объединив расположение этих адресов избирателей с данными переписи, вы получите представление о демографическом и социально-экономическом профиле избирателей, которые в настоящее время участвуют в кампании, и определите области, которые могут потребовать дополнительных усилий по информированию.
Добавление информации о плотности населения
Первый слой, который вы добавите, содержит информацию о плотности населения. Но прежде чем продолжить, вы сохраните карту.
- На панели инструментов Содержание (темная) щелкните Сохранить и открыть и выберите Сохранить как.
- В окне Сохранить карту заполните следующее:
- Для Заголовка введите Albuquerque Political Contributions и добавьте свои инициалы.
- Для Тегов введите Albuquerque, voter data и нажмите Enter.
- В качестве Краткой информации введите Политический вклад в предвыборную гонку мэра Альбукерке, штат Нью-Мексико, в 2017 году.
- Щелкните Сохранить.
Вы добавите демографические слои, чтобы предоставить больше контекста для данных о политическом участии.
- На панели Слои щёлкните Добавить. На панели Добавить слой в Living Atlas найдите demographics.
- Найдите слой Popular Demographics in the United States (2018), принадлежащий Esri Demographics Team, и щелкните кнопку Добавить.
- На панели Добавить слой щелкните кнопку назад.
Теперь на вашей карте четыре слоя: демографические характеристики, границы города, пожертвования республиканцев и демократов. Прежде чем идти дальше, измените порядок слоев. Вы переместите слой Republican Contributions чуть ниже слоя Democratic Contributions, а затем переместите один слой из слоя демографических характеристик в самый низ списка слоев.
- На панели Слои переместите слой Republican Contributions, используя его маркер, вниз под слой Democratic Contributions.
Порядок слоев изменен. Добавленный вами составной слой из ArcGIS Living Atlas включает несколько слоев в разных географических экстентах — от штатов до участков переписи. Поскольку вы будете просматривать данные на очень локальном уровне, вы переместите нужный слой из составного слоя, а затем удалите ненужные слои с карты.
- На панели Слои, рядом с составным слоем Popular Demographics in the United States, нажмите стрелку, чтобы развернуть содержание.
Составной слой содержит несколько слоев. Некоторые слои могут отображаться серым, что означает, что они не видимы в данном масштабе. Увеличивайте или уменьшайте масштаб, чтобы просматривать различные слои. Вам нужен только слой Tract, поэтому вы перетащите его из составного слоя и переименуете.
Примечание:
В некоторых случаях вам может потребоваться еще меньшая география, чем переписной район, и вы можете найти группу блоков более полезной. Однако не на каждом слое в ArcGIS Living Atlas доступны данные уровня участка переписи.
- Переместите слой Tract за его маркер вниз под слой Republican Contributions.
- Для составного слоя Popular Demographics in the United States нажмите Опции Удалить.
Слой Tract останется на вашей карте, но другие составные слои исчезнут. Вы будете использовать данные из слоя Tract для изучения плотности населения, поэтому вы переименуете его.
- Переименуйте слой Tract в Плотность населения.
В настоящий момент слой Tract включает участки переписи по всей стране. Вы будете использовать Фильтр, чтобы включить только данные из штата Нью-Мексико, чтобы при настройке символов слоя диапазон значений соответствовал региону.
- На панели Слои щелкните слой Плотность населения, чтобы выбрать его, и на панели Настройки (светлая) щелкните Фильтр.
- На панели Фильтр щелкните Добавить новое, создайте выражение STATE_NAME is New Mexico и щелкните Сохранить.
Теперь, когда у вас есть демографические данные на уровне участков, вы можете присвоить им символы.
Назначение символов для плотности населения
Далее вы присвоите символы плотности населения в Альбукерке и изучите модели взносов республиканцев и демократов.
- На панели Слои щелкните слой Плотность населения, и на панели инструментов Настройки щелкните Стили.
- Щелкните Поле и в окне Выбрать поля найдите плотность и выберите 2018 Population Density. Щёлкните Добавить.
Слой обновляется, показывая плотность населения для каждого переписного участка.
Синие круги слоя Democratic Contributions трудно увидеть. Вы измените стиль слоя плотности населения, чтобы данные о вкладе были более наглядными.
- На панели Стили в разделе Выбрать стиль для Числа и количества (цвет) щелкните Опции стиля.
- Щелкните символ для Стиль символа и в окне Стиль символа для параметра Цвета выберите Серый 2 и нажмите Готово.
Подсказка:
Чтобы увидеть название цветовой схемы, наведите курсор на цветовую схему. Чтобы применить фильтр к цветовым схемам, выберите категорию из списка.
- Над гистограммой щелкните кнопку Обратить цветовую шкалу.
- Дважды щёлкните Готово.
- На панели инструментов Настройки щелкните Свойства. В разделе Оформление для параметра Смешивание выберите значение Умножить и закройте панель Смешивание.
- Для Прозрачность переместите бегунок на 30%.
Примечание:
Режимы смешивания определяют, как слои визуально взаимодействуют друг с другом. Узнайте больше об использовании режимов смешивания.
Слои вкладчиков более заметны.
- На панели Слои наведите курсор на слой Democratic Contributions и щелкните кнопку Видимость, чтобы отключить его.
Много вкладов в пользу кандидатов-республиканцев поступает из более густонаселенной восточной части города, а также значительное количество поступает из менее населенных северных и западных частей города. Распределение вкладчиков-республиканцев довольно равномерно по всему городу.
- Отключите слой Republican Contributions и включите слой Democratic Contributions.
Районы, внесшие наибольший вклад в поддержку кандидата от Демократической партии, более сконцентрированы в густонаселенных районах, особенно в южных частях города. На севере города есть один крупный район с большим количеством голосов из менее густонаселенной области.
- Отключите слой Democratic Contributions и сохраните карту.
Теперь, когда вы исследовали взаимосвязь политического участия и плотности населения, вы добавите еще слои из ArcGIS Living Atlas, чтобы лучше понять демографические характеристики города.
Добавление социально-экономических данных
Затем вы добавите 2 слоя, которые покажут информацию о расе и этнической принадлежности, а также знания английского языка.
- На панели Слои щелкните Добавить. Найдите в Living Atlas acs race и добавьте слой ACS Race and Hispanic Origin Variables - Boundaries.
- Щелкните стрелку назад, чтобы возвратиться на панель Слои и разверните составной слой ACS Race and Hispanic Origin Variables - Boundaries.
- Переместите слой Tract за его маркер под слой Republican Contributions.
- Удалите составной слой ACS Race and Hispanic Origin Variables.
- Переименуйте слой Tract в Преобладающая раса и этническая принадлежность.
- Включите и выключите слои Democratic Contributions и Republican Contributions.
Подсказка:
При необходимости вы можете закрыть панели Слои и Стили, чтобы лучше рассмотреть карту.
Вкладчики в пользу кандидата от республиканцев в основном распределяются между районами, где преобладают белые и испаноязычные/латиноамериканцы. Тем не менее, политический вклад кандидата от Демократической партии находится в большей степени в белых районах, причем только два из пяти крупнейших вкладчиков приходится на преимущественно испаноязычные/латиноамериканские районы.
Далее вы добавите слой, чтобы лучше понять языковые предпочтения потенциальных избирателей.
- На панели Слои щелкните кнопку Видимость для слоя Преобладающая раса и этническая принадлежность.
- Используйте полученные ранее знания, чтобы добавить финальный слой демографических данных на свою карту:
- Найдите в Living Atlas English ability и добавьте слой ACS English Ability and Linguistic Isolation Variables - Boundaries.
- Щелкните стрелочку Назад, чтобы вернуться к панели Слои.
- Перетащите слой Tract под слой Вклады республиканцев.
- Удалите составной слой ACS English Ability and Linguistic Isolation Variables.
- Переименуйте слой Tract в Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка.
Символы по умолчанию для слоя - ярко-оранжевые, что может затруднить просмотр красных кружков слоя Republican Contributions.
- Убедитесь, что выбран слой Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка, и на панели Стили для Числа и количества (цвет) щелкните Опции стиля.
- На панели Опции стиля в разделе Стиль символа щелкните текущую цветовую схему. На панели Стиль символа в разделе Цвета щелкните текущую цветовую шкалу и выберите Зеленый 6. Дважды щёлкните Готово.
Слои участия более заметны.
- Включите и выключите слои Democratic Contributions и Republican Contributions и обратите внимание на любые взаимосвязи между голосами и лингвистической изоляцией.
Те, кто внес свой голос за кандидата от Демократической партии, в основном владеют английским языком. Сторонники республиканцев также встречаются в областях, владеющих английским языком, но среди них больше избирателей, говорящих по-испански. Такой пробел, возможно, заслуживает дальнейшего рассмотрения в рамках кампании кандидата от демократов.
- Отключите слой Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка и сохраните карту.
На карте показана демографическая и социологическая информация об избирателях и потенциальных благотворителях. Далее вы будете использовать карту, чтобы лучше понять, где избиратели могут быть больше всего затронуты важной для Альбукерке проблемой.
Определение цели вашей кампании
Согласно данным Бюро переписи населения США, средний доход домохозяйства в Альбукерке составляет 51 099 долларов, что более чем на 10 000 долларов меньше, чем средний национальный доход семьи в 63 179 долларов в 2018 году. Ваш кандидат хочет лучше поддерживать рабочее сообщество. Вам нужно определить области города, где есть избиратели с более низкими средними доходами домохозяйств, а также районы, где уже есть сильная поддержка, исходя из суммы внесенных голосов. Для каждой из этих областей вы оцените преобладающую демографию, чтобы лучше настроить целевую кампанию.
Нанесение на карту области охвата кампании
Сначала вы измените символы для слоя Плотность населения, чтобы отобразить уровень дохода.
- На панели Слои убедитесь, что слой Плотность населения отображается.
В настоящее время ему назначены символы для плотности населения. Вы обновите его, чтобы показать средний доход домохозяйства.
- Переименуйте слой Плотность населения в Медианный доход домохозяйства. Убедитесь, что выбран слой Медианный доход домохозяйства.
- На панели инструментов Настройки (светлая) щелкните Стили.
- Щелкните атрибут 2018 Population Density, найдите и выберите 2018 Median Household Income (Esri).
- В разделе Выбрать слой выберите Числа и количества (цвет) и щелкните Опции стиля.
- Щелкните цветовую схему в разделе Стиль символа и в окне Стиль символа для параметра Цвета выберите Синий 10 и щелкните Готово. Закройте панель Стиля символа.
Стиль карты обновится, и области с более низкими средними доходами домохозяйств будут выделены желтовато-коричневым цветом, а более высокие доходы домохозяйств - синим. Гистограмма показывает, что средний доход по всем переписным участкам в городе составляет 48 752 доллара. Чтобы сделать карту более информативной по сравнению с национальным медианным доходом домохозяйства и чертой бедности, вы откорректируете разрывы между классами, чтобы лучше понять медианный уровень дохода в городе.
- На панели Опции стиля на гистограмме перетащите верхнюю границу до 100 000, а второй разрыв до значения медианного национального дохода домохозяйства, равного 63 179.
Подсказка:
Чтобы изменить значение разрыва, вы также можете щелкнуть значение разрыва, ввести значение, которое вы хотите отрегулировать, и нажать Enter.
В большей части города доход домохозяйства ниже медианного по стране. Есть один богатый район: Сандиа-Хайтс, на северо-востоке города. Поскольку значительная часть города находится ниже медианного национального дохода домохозяйства, вы классифицируете данные по большему количеству классов и обновите классовые интервалы, чтобы также отразить районы, которые находятся за чертой бедности для семьи из четырех человек, которая составляла 25 100 долларов в 2018 году.
- Включите Классификацию данных.
Появляются дополнительные опции для Классификации данных.
- В разделе Метод установите число классов на 5.
- На гистограмме установите самый низкий разрыв класса на 25 100. Установите следующий разрыв на 48 752, что является средним значением в этом наборе данных. Установите для третьего разрыва значение 63 179, значение медианы по стране, а для четвертого разрыва - 100 000.
Большая часть города по-прежнему находится на самом низком уровне медианного дохода домохозяйства, но теперь есть районы, где медианный доход домохозяйства не только ниже среднего по стране, но и ниже черты бедности.
- На панели Опции стиля щелкните Готово дважды. Включите слои Democratic и Republican Contribution.
Слой отображен с помощью символов.
- На панели Слои убедитесь, что слой Albuquerque_City_Boundary находится вверху списка, и за ним следуют Democratic Contributions и Republican Contributions.
- Включайте и выключайте демографические и социально-экономические слои и обращайте внимание на любые закономерности.
Распространенной закономерностью является то, что области с более низким медианным доходом домохозяйства коррелируют с районами, где преобладают испаноязычные/латиноамериканцы, - более высокий процент жителей, которые еще не владеют английским языком, и более молодое население с молодыми семьями. Эти районы находятся в основном в южных частях города.
Далее вы оцените, где вы можете проводить информационные мероприятия для сообществ, которые, возможно, не были задействованы раньше. Более низкий семейный доход охватывает районы, в которых преобладают испаноязычные/латиноамериканцы, поэтому вы можете рассмотреть возможность увеличения усилий по охвату этой демографической группы.
- Продолжайте изучать слои и ответьте на следующие вопросы:
- Для каждого из кандидатов, какие районы лучше всего задействовать для усиления кампании, исходя из имеющихся взносов? Каковы преобладающие демографические данные в этих регионах?
- Для каждого из кандидатов, какие районы, соответствующие социально-экономическому и демографическому профилю, имеющему отношение к вопросу кампании вашего кандидата не были охвачены?
Использование диаграмм (дополнительно)
В Map Viewer, вы также можете создавать диаграммы для визуализации ваших данных.
- На панели Слои щелкните слой Democratic Contributions, чтобы выбрать его, и на панели инструментов Настройки щелкните Настройка диаграмм.
- На панели Диаграммы щелкните Добавить диаграмму и выберите Столбчатая диаграмма.
- На панели Данные задайте следующие параметры:
- Для Категории выберите ContributorType.
- Для Агрегирование выберите Сумма.
- Для Числовых полей щелкните Выберите числовые поля, выберите ContributionAmount, и щелкните Готово.
На панели Столбчатая диаграмма отображается сумма взносов голосов ContributorType. Для кандидата от Демократической партии подавляющее большинство денежных пожертвований на избирательную кампанию поступило от частных лиц, а не от предприятий.
Примечание:
Цвета вашей диаграммы могут не соответствовать графическим изображениям в руководстве.
- На панели Данные для Разбить выберите Occupation.
Диаграмма обновится, и на ней будет показана сумма, внесенная зарегистрированным родом занятий.
- Укажите на самые большие столбцы, чтобы увидеть, какие профессии принесли больше всего денег.
Кандидат от Демократической партии получил больше всего взносов от пенсионеров, не работающих в настоящее время и преподавателей. Вы повторите процесс, чтобы изучить вклад для республиканцев.
- На панели Слои и щелкните слой Republican Contributions, чтобы выбрать его, и на панели Диаграмма щелкните Добавить диаграмму и выберите Столбчатая диаграмма.
- Щёлкните Данные. На панели Данные введите следующее:
- Для Категории выберите ContributorType.
- Для Агрегирование выберите Сумма.
- Для Числовых полей щелкните Выберите числовые поля, выберите ContributionAmount, и щелкните Готово.
Кандидат от республиканцев получил в целом более крупную сумму взносов, и большая часть этих взносов поступила от компаний и групп по сравнению со взносами кандидатов от демократов.
- На панели Данные для Разбить выберите Occupation. Наведите курсор на обновленную гистограмму, чтобы просмотреть категорию занятий наиболее активных участников.
Для кандидата от республиканцев самая крупная категория занятий - неизвестные, за ними следуют владельцы бизнеса и пенсионеры.
- На панели Ресурсы щелкните Диаграммы.
Появится панель Диаграммы со списком настроенных вами диаграмм. Вы всегда можете вернуться на эту панель, чтобы просмотреть созданные вами диаграммы.
Примечание:
В зависимости от разрешения экрана, если Диаграммы не отображаются на панели инструментов Ресурсы, щелкните Больше и выберите Диаграммы.
- Закройте панели и окна и сохраните карту.
Использование диаграмм - это дополнительный инструмент для визуализации и лучшего понимания ваших данных и информирования вашего процесса анализа.
Вы завершили настройку веб-карты и, дополнительно, создали несколько диаграмм. Теперь ваша карта теперь готова для публикации как истории при помощи ArcGIS StoryMaps.
Публикация результатов
Теперь, когда вы завершили анализ данных о вкладе кампании и нескольких соответствующих демографических и социально-экономических слоев, вы создадите историю, чтобы поделиться своими выводами с заинтересованными сторонами в вашей организации. Сначала, вы настроите свою карту так, чтобы она была более понятной, прежде чем строить свою историю.
Подготовка веб-карты
Вы подготовите веб-карту для публикации в истории, обновляя имена слоев и настраивая всплывающие окна.
- На панели Слои для слоя Albuquerque_City_Boundary щелкните Опции и выберите Переименовать.
- Введите Albuquerque City Limits и щелкните OK.
Имя слоя обновляется.
Теперь названия слои понятны и готовы для публикации.
Далее вы настроите всплывающие окна.
- На панели Слои щелкните слой Albuquerque City Limits и на панели инструментов Настройки (светлая) щелкните Вплывающие окна.
- На панели Всплывающие окна выключите Включить всплывающие окна.
- В верхней части панели Всплывающие окна щелкните стрелку ниспадающего списка рядом с Albuquerque City Limits, чтобы выбрать другой слой.
- В ниспадающем меню выберите Democratic Contributions.

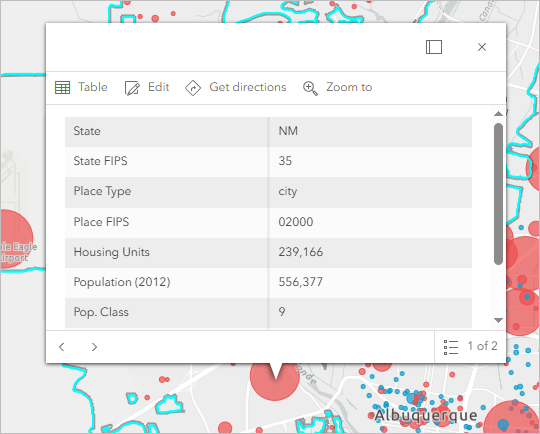

Во всплывающем окне предварительного просмотра для слоя Democratic Contributions перечислены многие поля, но не все поля необходимы для просмотра.
Вы обновите всплывающее окно, чтобы отображалась только самая актуальная информация.

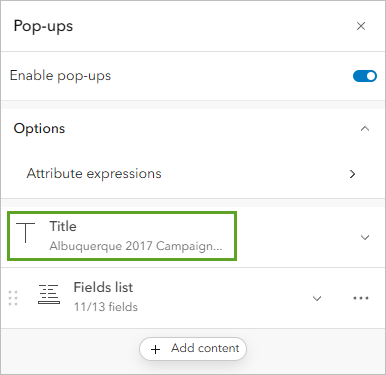

- На панели Всплывающие окна разверните Заголовок.
- Удалите существующий текст и щелкните кнопку Добавить поле. Выберите Full_Address.
Заголовок всплывающего окна обновляется, чтобы в нем отобразился полный адрес участника.
- Щелкните Список полей и щелкните Выбрать поля.
- В списке Выбрать поля щелкните Выбрать все и щелкните Очистить все так, чтобы ни одно из полей не было выбрано.
- Щелкните Political_Affl, Occupation и ContributionAmount. Щелкните Готово.
Теперь во всплывающем окне не отображается повторяющаяся информация. Некоторые имена полей не совсем понятны, поэтому вы обновите их в следующий раз.
- На панели инструментов Настройки щелкните Поля.
- На панели Поля щелкните следующие поля и внесите следующие изменения:
- Для ContributionAmount измените Отображаемое имя на Contribution Amount, и щелкните Готово.
- Для Pollitical_Affl измените Отображаемое имя на Political Affiliation, и щелкните Готово.
Всплывающее окно для слоя Democratic Contributions готово.
- Повторите те же шаги, чтобы настроить всплывающие окна для слоя Republican Contributions.
- На панели Всплывающие окна обновите Заголовок на поле Full_Address.
- В Списке полей отобразите только поля Political_Affl, Occupation и ContributionAmount.
- На панели Поля переименуйте ContributionAmount в Contribution Amount.
- Переименуйте поле Political_Affl в Political Affiliation.
Теперь вы просмотрите другие слои, чтобы увидеть, требуется ли дополнительная конфигурация всплывающих окон для слоев demographic и socioeconomic.
- На панели Слои щелкните каждый из слоев demographic и socioeconomic, чтобы просмотреть всплывающие окна.
Поскольку вы добавили многие из этих слоев из ArcGIS Living Atlas, всплывающие окна уже были четко настроены. Однако слой Медианный доход домохозяйства был создан на основе слоя с множеством демографических атрибутов, поэтому всплывающее окно содержит огромное количество информации. Вы обновите всплывающее окно для этого слоя.
- При необходимости щелкните составной слой Медианный доход домохозяйства, чтобы выбрать его. На панели инструментов Настройки щелкните Всплывающие окна.
- На панели Всплывающие окна щелкните Список полей и щелкните Выбрать поля. На панели Выбрать поля щелкните Выбрать все и щелкните Очистить все так, чтобы ни одно из полей не было выбрано.
- В строке поиска найдите и выберите следующие поля:
- 2018 Total Population
- 2018 Household Population
- 2018 Population Density (Pop per Square Mile)
- 2018 Median Household Income
- Щелкните Готово.
- На панели инструментов Настройки щелкните Поля. Для каждого из полей, перечисленных во всплывающем окне, для Отображаемого имени удалите текст 2018 и (Esri).
Настройка всплывающих окон слоя Медианный доход домохозяйства завершена.
- Сохраните карту.
Вы завершили настройку своей веб-карты. Теперь она готова для публикации как истории.
Создание истории
В этом разделе вы будете использовать ArcGIS StoryMaps для разработки и публикации созданной вами веб-карты в интерактивном и повествовательном формате, который будет доступен широкому кругу аудиторий.
- На панели Содержание (темной) щелкните Опубликовать карту. В окне Опубликовать выберите Для всех (общий) и щелкните Сохранить.
- В окне Публикация элемента успешно обновлена нажмите Просмотр публикации, а в окне Просмотр публикации нажмите Обновить параметры публикации.
- На панели инструментов Содержание щелкните Создать приложение и выберите ArcGIS StoryMaps.
Ваша карта появляется в ArcGIS StoryMaps.
- Щелкните Заголовок истории и введите Политический вклад Альбукерке. Для Начните с краткого введения или субтитров введите Политический вклад в кампанию по выборам мэра города Альбукерке в 2017 году.
Ваша цель - создать интерактивную карту, которой можно будет поделиться с заинтересованными сторонами. Карта, которая была добавлена автоматически, не является лучшим форматом для отображения всей информации, которой вы хотите поделиться. Вместо карты вы будете использовать боковую панель.
Боковая панель - это иммерсивный блок ресурсов с возможностью параллельного чтения, состоящий из медиа-панели, куда вы можете встроить изображение, карту или даже видео, и прокручиваемой повествовательной панели, которая может включать текст, изображения, карты, аудиофайлы и видео.
- Наведите курсор на карту и на появившейся панели инструментов щелкните кнопку Удалить. В окне подтверждения щелкните Да, удалить.
- Щелкните кнопку Добавить блок содержания и выберите Боковая панель.
- В окне Выберите компоновку боковой панели выберите Закрепленная и нажмите Сохранить.
Пустая боковая панель добавлена к вашей истории.
- На панели карты щелкните Добавить и щелкните Карту.
- В браузере карт выберите свою карту Albuquerque Political Contributions.
- На боковой панели щелкните кнопки видимости так, чтобы видны были только слои Albuquerque City Limits, Democratic Contributions и Republican Contributions.
- Щелкните вкладку Опции и в разделе Конфигурация карты включите Легенду и Оставить легенду открытой.
Это позволит сохранять видимость легенды при перемещении через боковую панель.
- Увеличьте масштаб и сдвиньте карту так, чтобы данные о поданных голосах выровнялись по центру, и щелкните Сохранить.
- На боковой медиа панели щелкните Продолжите свою историю и введите Political Contributions.
- Выделите текст и на появившейся панели инструментов текста щелкните Абзац и выберите Заголовок 1.
Заголовок этого слайда боковой панели теперь более заметен и выделяется.
- Щелкните под текстом заголовка, скопируйте и вставьте следующий текст:
На этих картах показано, где были сделаны денежные политические взносы на предвыборную кампанию мэра 2017 года в Альбукерке, штат Нью-Мексико.
Вы добавили свою карту и текст на свой первый слайд боковой панели. Далее вы добавите кнопки медиа действий с картой и дополнительные слайды на боковую панель.
Добавление кнопки медиа действий с картой и слайдов на боковую панель
Далее вы добавите медиа действия с картой, которые представляют собой настраиваемые переключатели, которые приглашают читателей просматривать различные виды медиа-панели слайда боковой панели. Вы добавите действия с картой, которые сделают вашу историю более интерактивной и позволят читателям легко просматривать различные слои на вашей веб-карте.
- Наведите курсор на блоки текстового содержания, щелкните кнопку Добавить блок содержания и выберите Медиа действия.
- Щелкните Опишите это действие и введите Democratic Contributions.
- Добавьте второе Медиа действие с картой и введите Republican Contributions.
- Наведите курсор на кнопку Democratic Contributions и щелкните Добавить действие. Щелкните Редактировать вид карты.
Появится окно Настроить действие карты, в котором можно указать, какие слои будут видны при нажатии кнопки пользователем.
- На боковой панели щелкните кнопку видимости для Republican Contributions, чтобы выключить его.
Единственные слои, которые должны быть видны: Albuquerque City Limits и Democratic Contributions.
- Щелкните Сохранить.
- Наведите курсор мыши на кнопку Republican Contributions, нажмите Добавить действие, нажмите Изменить вид карты и обновите видимость слоя так, чтобы были видны только слои Albuquerque City Limits и Republican Contributions. Щелкните Сохранить.
- Проверьте кнопки действий, наведя курсор мыши на каждую из них и нажав Просмотр, чтобы увидеть изменения на панели карты, а затем выбрав Сброс.
Может быть полезно добавить в историю текст инструкции, поэтому вы добавите дополнительную строку текста над кнопками, чтобы пользователи знали, что они могут изменить вид карты, щелкнув их.
- Наведите курсор на кнопку Democratic Contributions щелкните Добавить блок содержания и выберите Текст. Введите Нажмите на кнопки ниже, чтобы просмотреть вклады политических партий.
Ваш первый слайд боковой панели готов. На этом слайде показаны данные взносов на карте города. Вы продублируете слайд и отрегулируете видимость слоя карты, чтобы сравнить данные взносов слоя другой карты.
- На боковой панели для первого слайда щелкните кнопку Параметры слайда и щелкните Дублировать.
В боковую панель добавлен новый слайд с тем же текстом и кнопками.
- Прокрутите вниз до скопированного слайда. На медиа панели измените текст заголовка на Раса и этническая принадлежность и измените предложение под ним на:
На этой карте показаны преобладающие расовые и этнические группы населения в каждом переписном участке.
- Наведите курсор на верх карты и щелкните кнопку Редактировать карту.
- В окне Настроить оформление карты щелкните кнопку видимости для Преобладающая раса и этническая принадлежность, чтобы включить его.
На карте отобразится слой Преобладающая раса и этническая принадлежность.
- Щелкните Сохранить.
- Для каждой кнопки действия:
- Наведите курсор на кнопку и щелкните Удалить связь.
- Выберите Добавить действие.
- Выберите Редактировать вид карты.
- В окне Настройка действия карты убедитесь, что слой Преобладающая раса и этническая принадлежность отображается, и отключите слой для политической партии, которую не следует отображать.
- Щелкните Сохранить.
Вы создали свой второй слайд боковой панели.
- Проверьте кнопки действий и убедитесь, что они работают корректно.
Теперь вы добавите остальные слайды истории.
Добавление оставшихся слайдов
Далее вы продублируете слайды и отрегулируете видимость слоя текста и карты для оставшихся слайдов боковой панели.
- На боковой панели для второго слайда щелкните кнопку Настройки слайда и щелкните Дублировать.
- Прокрутите вниз до скопированного слайда и обновите третий слайд следующим образом:
- Для заголовка измените текст на Знание английского языка.
- Разместите предложение под заголовком: На этой карте показан процент жителей старше 18 лет, которые плохо владеют английским языком.
- Обновите карту, чтобы показать слой Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка и отключите слой Преобладающая раса и этническая принадлежность.
- Обновите кнопки, чтобы отображался слой Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка и только верный слой данных взносов.
Третий слайд готов.
- На боковой панели для третьего слайда щелкните кнопку Настройки слайда и щелкните Дублировать.
- Прокрутите вниз до скопированного слайда и обновите четвертый слайд следующим образом:
- Для заголовка измените текст на Медианный доход домохозяйства.
- Разместите предложение под заголовком: На этой карте показан медианный доход домохозяйства по каждому участку переписи.
- Обновите карту, чтобы показать слой Медианный доход домохозяйства и отключите слой Процент лиц в возрасте 18 лет и старше с ограниченными знаниями английского языка.
- Обновите кнопки, чтобы отображался слой Медианный дохода домохозяйства и только верный слой данных взносов.
Вы завершили настройку боковой панели.
Прежде чем поделиться своей историей, вы можете настроить несколько дополнительных конфигураций дизайна, чтобы изменить общий тон и дизайн истории.
- На ленте щелкните Дизайн.
- На панели Дизайн в разделе Дополнительные разделы истории включите Навигация.
Текст в боковой панели, который был отформатирован как Заголовок 1, теперь представляет собой группу ссылок на панели навигации. Пользователи могут щелкнуть ссылку на панели навигации, чтобы просмотреть слайд в боковой панели, содержащий соответствующий текст, отформатированный как Заголовок 1.
- В разделе Тема щелкните Tidal.
История обновляется на темно-синюю тему, которая хорошо соответствует теме рассказа.
Публикация и общий доступ к истории
Ваша история готова для публикации и предоставления доступа к ней заинтересованным сторонам.
- На ленте щелкните Предварительный просмотр, чтобы просмотреть историю. В окне Предварительный просмотр приведет к сбросу истории отмен щелкните Да, продолжить.
В режиме предварительного просмотра вы можете просмотреть и протестировать свою историю, щелкнув ссылки на панели навигации, протестировав кнопки, щелкнув кнопку легенды на картах и щелкнув элементы карты для просмотра всплывающих окон.
- Когда вы закончите просмотр, в нижней части окна предварительного просмотра щелкните кнопку Закрыть просмотр.
- На ленте щелкните Опубликовать.
- В окне Опции публикации в разделе Поделиться для Настройка уровня публикации выберите Для всех (Общий) и затем Опубликовать.
В этом уроке вы создали карту, которая показывает взносы на избирательную кампанию кандидата в мэры от Демократической и Республиканской политических партий. Вы добавили информативные демографические и социально-экономические данные с помощью ArcGIS Living Atlas of the World, чтобы лучше информировать ваши планы охвата кампании. Вы подготовили и спроектировали историю с помощью ArcGIS StoryMaps, используя ее для создания интерактивного инструмента, позволяющего заинтересованным сторонам изучить и понять полученную вами информацию.
Вы можете найти больше учебных пособий в галерее учебных пособий.
