Конвертация веб-карты в печатную карту
Открытие веб-карты в ArcGIS Pro
Иногда вы начинаете карту в ArcGIS Online, а затем понимаете, что вам также необходимо получить доступ к некоторым функциям, которые доступны только в программном обеспечении для настольных компьютеров. Вы можете открыть веб-карту в ArcGIS Pro и продолжить там свою работу.
- Откройте веб-карту Древние города Африки.
Появится карта, на которой показаны 37 древних городов Африки. Эта карта была создана на основе списка старейших постоянно населенных городов Африки в Википедии. Если вы хотите узнать, как сделать эту карту, попробуйте выполнить урок Преобразование списка исторических мест в карту.
Вам необходимо создать печатную версию этой карты. Вы можете печатать прямо из ArcGIS Online, но в этом уроке вы сначала откроете карту в ArcGIS Pro, чтобы воспользоваться преимуществами проекций, свойств надписей и дизайна компоновки. Переход в ArcGIS Pro позволяет создать версию карты, предназначенную для печати.
- В адресной строке веб-браузера выделите и скопируйте строку символов в конце URL-адреса после символа =.
Эта строка является ID элемента веб-карты.
- Запустите ArcGIS Pro. Если будет предложено, войдите под лицензированной учетной записью организации ArcGIS.
Примечание:
Если у вас нет доступа к ArcGIS Pro или учетной записи организации ArcGIS, см. варианты доступа к программному обеспечению.
- В разделе Новый щелкните Карта.
- В окне Создать новый проект в качестве Name введите Ancient cities in Africa print. При необходимости выберите новое местоположение для вашего проекта. Нажмите OK.
Появится карта, но вы не будете ее использовать. Вместо этого вы откроете свою веб-карту.
- На панели Каталог щелкните Портал и щелкните вкладку ArcGIS Online.
- В строке поиска вставьте ID элемента, который вы скопировали ранее (39af22bac6fb421c84ce72773928bc02), и нажмите Enter.
- В результатах поиска щелкните правой кнопкой мыши веб-карту Древние города Африки и выберите Добавить и открыть.
Появляется карта городов Африки.
Изменение системы координат
Карта в настоящее время использует проекцию Web Mercator, которая является практичным выбором для создания веб-карт. Но теперь, когда вы создаете статическую карту, вы можете выбрать более подходящую проекцию для представления Африки.
- На панели Содержание щелкните правой кнопкой мыши карту Древние города Африки и выберите Свойства.
- В окне Свойства карты щелкните вкладку Системы координат.
Вы выберете равноугольную проекцию, чтобы форма Африки и объекты в ней выглядели правдоподобными. Но вы выберете проекцию, разработанную специально для картографии Африки, поэтому искажения площади и расстояния на этом континенте будут минимальными.
Примечание:
Подробнее о выборе подходящей проекции вы можете узнать в уроке Выбор подходящей проекции.
- В строке поиска введите Africa и нажмите Enter.
- В списке Доступные системы координат XY разверните Система координат проекции, Континентальная и Африка.
- Щелкните Африка равноугольная коническая проекция Ламберта и нажмите Ок.
Карта перерисовывается в новой проекции. Северное полушарие растянуто, но хорошо представлена Африка.
Создание компоновки
Далее вы создадите компоновку. Компоновки предоставляют вам больший контроль над окончательным представлением вашей карты и позволяют добавлять окружающую информацию, такую как легенды, изображения и масштабные линейки. Единственная окружающая информация, которая вам нужна для этой карты, - это заголовок и некоторый текст, указывающий на источник данных.
- На ленте щелкните вкладку Вставить. В группе Проект щелкните Новая компоновка.
- В галерее компоновок в разделе ANSI - Книжная выберите Letter.
Первое, что вы добавите в компоновку, - это заголовок.
- На ленте щелкните вкладку Вставить. Щелкните в группе Графика и текст кнопку Текст в прямоугольнике.
- Щелкните и перетащите компоновку, чтобы нарисовать прямоугольник в верхней части страницы.
- Введите или скопируйте и вставьте следующий текст:
Древние города Африки
Некоторые из старейших постоянно населенных городов Африки
Источник информации: https://en.wikipedia.org/wiki/List_of_oldest_continuously_inhabited_cities.
- Щелкните за пределами текстового поля, чтобы остановить редактирование. Щелкните текстовое поле, чтобы выбрать его.
Вы отформатируете текст так, чтобы он выглядел как заголовок.
- На ленте щелкните вкладку Текст. В группе Текстовый символ измените шрифт на Candara.
Примечание:
Если у вас не установлен шрифт Candara, используйте любой другой шрифт по вашему выбору.
- Щелкните Обычный и выберите Полужирный. Нажмите центральную кнопку Выравнивание шрифта.
- В текстовом поле выделите первую строку текста. На ленте измените размер шрифта на 36 тчк.
- Измените размер шрифта средней строки текста на 18 тчк.
- При необходимости измените размер и положение текстового поля так, чтобы над и под текстом оставалось свободное пространство.
Добавление карты на компоновку
Затем вы добавите карту на компоновку и будете контролировать ее положение и масштаб.
- На ленте щелкните вкладку Вставить. В группе Фреймы карты щелкните Фрейм карты.
- Щелкните любой из вариантов для Древних города Африки.
- Щелкните один из нижних углов страницы компоновки и перетащите его, чтобы создать прямоугольник, заполняющий все пространство под заголовком.
Вы измените размер и положение карты, чтобы она заполнила доступное пространство.
- Под видом компоновки в поле масштаб введите 38 000 000 и нажмите Enter.
- В компоновке щелкните карту правой кнопкой мыши и выберите Активировать.
Теперь вы можете взаимодействовать с картой.
- Перемещайте карту, чтобы расположить Африку в центре страницы.
Подсказка:
Для перемещения или масштабирования компоновки вместо карты, нажмите и удерживайте клавишу 1. Если вы случайно увеличили масштаб карты, заново введите 38 000 000 в поле масштаба.
- Над видом компоновки нажмите ссылку Вернуться к компоновке.
Теперь, когда вы выбрали требуемый масштаб и экстент для карты, вы ограничите компоновку, чтобы случайно не переместить ее позже.
- В случае необходимости щелкните по карте, чтобы выбрать ее.
- На панели Формат фрейма карты щелкните вкладку Опции отображения.
Подсказка:
Если панель Формат фрейма карты не отображается, щелкните карту правой кнопкой мыши и выберите Свойства.
Для Ограничения выберите Фиксированный центр и масштаб.
Теперь, когда вы активируете карту, вы сможете редактировать ее, но не сможете панорамировать или масштабировать.
У карты есть черная рамка, в которой нет необходимости, поэтому вы удалите ее.
- На панели Формат фрейма карты щелкните вкладку Отображение. В Рамка измените Символ на 0 тчк.
Настройка надписей
Одним из преимуществ статических карт перед веб-картами является то, что создатель карты имеет полный контроль над надписями на карте. Их можно перемещать для удобства чтения и для освобождения места для дополнительных надписей в переполненных частях карты. Вы настроите некоторые свойства автоматического надписывания для своей карты перед преобразованием надписей в графику, чтобы их можно было редактировать вручную.
- На панели Содержание щелкните правой кнопкой мыши слой Ancient cities in Africa и выберите Свойства надписей.
Откроется панель Класс надписей. Сначала вы измените шрифт надписей, чтобы он соответствовал заголовку карты.

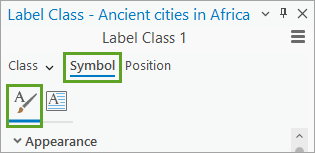

- Перейдите на вкладку Символ. Разверните Оформление и в Имя шрифта выберите Candara.
- В нижней части панели щелкните Применить.
Между надписями и точками на карте имеется большое смещение, что затрудняет определение того, какая надпись соответствует какой точке. Необходимое дополнительное пространство также означает, что недостаточно места для надписывания каждого города.
Вы отрегулируете некоторые свойства надписей, чтобы больше надписей лучше помещалось на карте.
- На панели Класс надписей щелкните вкладку Положение. В Размещение выберите Лучшая позиция.
На карте появляется еще несколько надписей, хотя промежутки все еще слишком велики.
- Для Предпочтитаемого сдвига выберите 4 точки. Для параметра Измерить отступ от выберите Геометрия объектов.
Надписи приближаются к своим точкам, хотя некоторые из них все еще трудно читать, потому что не хватает пространства.
На статических картах нет всплывающих окон, поэтому вам нужно убедиться, что у каждого города есть разборчивые надписи. Вы преобразуете надписи в графику, чтобы можно было вручную перемещать переполненные надписи.
- На панели Содержание щелкните правой кнопкой мыши слой Ancient cities in Africa, наведите курсор на Конвертировать надписи и нажмите Конвертировать надписи в графику.
Откроется панель Геообработка. Параметры инструмента Преобразовать надписи в графику уже заполнены
- Щелкните Запустить.
Новый групповой слой с именем GroupGraphics был добавлен на панель Содержание. Карта не изменилась, но на самом деле все надписи теперь являются графическими объектами, которые больше не привязаны к своим географическим объектам.
Примечание:
Вы не можете повторно связать графический текст с географическими объектами. Если вам нужно вернуться к надписям с географической привязкой, отключите слой GroupGraphics и снова включите надписи для слоя Ancient cities in Africa.
- Щелкните карту правой кнопкой мыши и выберите Активировать.
- На ленте щелкните вкладку Графика. В группе Изменить нажмите кнопку Выбрать.
- На карте щелкните надпись, чтобы выбрать ее. Перетащите, чтобы переместить надпись в новое положение.
- Переместите любые надписи, которые кажутся вам нагроможденными. Нажмите и удерживайте кнопку 1 для перемещения или масштабирования.
- Над видом компоновки нажмите ссылку Вернуться к компоновке.
Экспорт компоновки в виде файла .pdf
Компоновка карты готова. В завершение вы экспортируете его как файл .pdf, которым будет проще поделиться и распечатать.
- На ленте щёлкните вкладку Общий доступ. В группе Выходные данные нажмите кнопку Экспорт компоновки.
- В панели Экспорт компоновки для Тип файла выберите PDF.
- Для Имени нажмите кнопку Обзор и выберите расположение. Для Имени напишите Ancient cities in Africa. Щелкните Сохранить.
- Снимите отметку с опции Вырезать по экстенту графики.
Эта опция обрежет пустое пространство в верхней части страницы.
- В разделе Сжатие укажите следующие свойства:
- Снимите отметку Выходные данные как изображение.
- Для Сжатия изображения выберите Адаптивное.
- Для Качества перетащите бегунок к значению 80.
- Отметьте Сжать векторную графику.
Эти настройки гарантируют, что ваш векторный текст и графика не будут преобразованы в растровые изображения, а размер файла будет относительно небольшим.
- Для Разрешения выберите 300 DPI.
Разрешение выше 300 точек на дюйм незаметно для распечатанных документов. Более низкие разрешения могут выглядеть пиксельными.
- Для Пересчета растра выберите 2.
- Установите отметку Встроить шрифты.
Это гарантирует, что если вы откроете документ на компьютере, на котором не установлен шрифт Candara, он все равно будет работать.
- Не отмечайте остальные пункты. Для Слои и атрибуты выберите Нет.
- Щелкните Экспорт.
- Когда экспорт будет завершен, нажмите Просмотреть экспортированный файл. Ваша компоновка готова и содержит заголовок, описание и центрированную карту.
Веб-карты и статические карты имеют разные преимущества и имеют разные проблемы. Если ваша карта начинается с одной формы, вы не ограничены ею. На этом уроке вы преобразовали веб-карту в статическую и воспользовались некоторыми преимуществами этой формы, включая проекции, дизайн компоновки и контролируемые надписи. Вы узнали, как находить ресурсы из ArcGIS Online в ArcGIS Pro, настраивать свойства надписей, преобразовывать надписи в графику и экспортировать файл .pdf.
Больше о создании карт и проектировании компоновок см. в серии учебных руководств Назначение символов данным и публикация карт.
Дополнительные учебные руководства по картографии можно найти на странице Серии учебных руководств Введение в картографию.
