Préparer la scène et les bâtiments
Vous allez commencer par préparer la scène 3D dans ArcGIS Pro. Vous allez utiliser une scène 3D pré-existante représentant le centre-ville de Rotterdam, y ajouter les bâtiments du complexe De Zalmhaven et optimiser la configuration de la scène pour qu'elle puisse être partagée avec votre public. Le résultat devrait ressembler à l’illustration ci-après (le complexe De Zalmhaven apparaît dans des tons gris foncé).
Remarque :
Il est de plus en plus courant que les municipalités gèrent une scène 3D représentant l'état actuel de leur ville. Cette scène peut ensuite être utilisée par des tiers, tels que des sociétés de construction et des cabinets d'architectes, comme arrière-plan pour leurs nouveaux projets. La municipalité peut également utiliser la scène pour l'urbanisme et l'évaluation de nouveaux projets d’aménagement.
Télécharger les données et créer une scène 3D
Tout d’abord, vous allez télécharger les données BIM représentant le complexe De Zalmhaven. Ensuite, vous ouvrirez ArcGIS Pro et chargerez la scène Web 3D représentant le centre-ville de Rotterdam.
- Téléchargez le dossier compressé De_Zalmhaven_complex_for_sharing.zip sur votre ordinateur.
Remarque :
Selon le navigateur Web, vous pouvez être invité à choisir l’emplacement du fichier avant de lancer le téléchargement. Par défaut, la plupart des navigateurs téléchargent les fichiers dans le dossier Downloads (Téléchargements) de votre ordinateur.
- Localisez le fichier De_Zalmhaven_complex_for_sharing.zip téléchargé, cliquez dessus avec le bouton droit et procédez à l’extraction de son contenu à l’emplacement de votre choix, par exemple, dans le dossier Documents.
Vous allez maintenant ouvrir ArcGIS Pro.
- Démarrez ArcGIS Pro. Si vous y êtes invité, connectez-vous via votre compte ArcGIS sous licence.
Remarque :
Si vous ne disposez pas d’un compte d’organisation, consultez les options disponibles pour accéder aux logiciels.
- Sous New Project (Nouveau projet), cliquez sur Start without a template (Démarrer sans modèle).
Vous allez maintenant ouvrir une scène Web représentant le centre-ville de Rotterdam dans ArcGIS Pro.
- Sur le ruban, dans l’onglet View (Vue) du groupe Windows (Fenêtres), cliquez sur Catalog Pane (Fenêtre Catalogue).
- Dans la fenêtre Catalog (Catalogue), cliquez sur l’onglet Portal (Portail), puis sur ArcGIS Online. Dans la zone de recherche, saisissez Rotterdam City Center owner:Learn_ArcGIS et appuyez sur Entrée.
- Dans la liste des résultats, cliquez avec le bouton droit sur la scène Web Rotterdam City Center (Centre-ville de Rotterdam) et sélectionnez Add And Open (Ajouter et ouvrir).
Au bout de quelques instants, la scène 3D apparaît.
Vous allez l’utiliser comme arrière-plan du complexe De Zalmhaven.
Remarque :
Vous pouvez également afficher cette scène Web dans un navigateur Web, où elle est accessible à tous. Pour apprendre à créer ces scènes, reportez-vous au didacticiel Créer une scène Web pour planifier les constructions.
- Dans la fenêtre Contents (Contenu), examinez les couches qui composent la scène Rotterdam City Center.
Outre le fond de carte et les couches de sol, la scène inclut plusieurs couches d’entités telles que Buildings (Bâtiments), Bridges (Ponts) et Trees (Arbres). Vous allez explorer la scène pour apprendre à mieux la connaître.
- Dans la scène, au-dessus de la molette Navigator (Navigateur), cliquez sur le bouton Show full control (Afficher le contrôle total).
La molette Navigator (Navigateur) se développe et affiche les fonctionnalités de navigation 3D.
- Utilisez la molette centrale Navigator (Navigateur) pour incliner et faire pivoter la scène.
Vous pouvez également utiliser la molette de la souris pour effectuer un zoom avant ou arrière, ou appuyer sur le bouton gauche de la souris et faire glisser le curseur de la souris pour vous déplacer.
Conseil :
Pour en savoir plus sur les options de la navigation 3D, reportez-vous à la rubrique d’aide Navigation en 3D.
- Effectuez un zoom avant et déplacez-vous dans la scène pour l’observer.
L’assemblage des différentes couches crée un paysage urbain instructif et attrayant. Vous allez maintenant enregistrer le projet dans le dossier de stockage des données BIM.
- Dans la barre d’outils Accès rapide, cliquez sur Save (Enregistrer).
- Dans la fenêtre Save Project As (Enregistrer le projet en tant que), accédez au dossier De_Zalmhaven_complex_for_sharing (De_Zalmhaven_complex_for_sharing) extrait et sélectionnez-le. Cliquez sur Save (Enregistrer).
Dans cette section, vous avez téléchargé des données BIM, ouvert une scène Web 3D dans ArcGIS Pro et enregistré le projet.
Ajouter des modèles de bâtiments numériques dans la scène
Le complexe De Zalmhaven planifié contient deux bâtiments ; un gratte-ciel et un bâtiment de taille moyenne. Vous allez maintenant ajouter les modèles numériques qui représentent ces bâtiments dans la scène.
Remarque :
Un modèle numérique est généralement créé dans un format natif, tel que Revit, Vectorworks ou Allplan, avec un logiciel BIM. ArcGIS prend en charge les formats d'échange Revit et IFC. Dans ArcGIS, le modèle numérique est ensuite importé comme espace de travail, où il est représenté comme un ensemble de jeux de données et de classes d'entités. Pour en savoir plus sur l’espace de travail BIM, reportez-vous à la rubrique Fichiers BIM en tant qu’espace de travail BIM.
Dans ce didacticiel, les deux bâtiments sont au format IFC.
- Dans la fenêtre Catalog (Catalogue), cliquez sur l’onglet Project (Projet). Développez Folders (Dossiers) > De_Zalmhaven_complex_for_sharing (De_Zalmhaven_complex_for_sharing) > Digital_models (Digital_models).
Remarque :
Si le dossier Digital_models (Digital_models) ne s’affiche pas, cliquez avec le bouton droit sur De_Zalmhaven_complex_for_sharing (De_Zalmhaven_complex_for_sharing) et sélectionnez Refresh (Actualiser).
- Appuyez sur la touche Maj, puis cliquez sur les fichiers ZHA-B-BWK-C-HR-R18.ifc et ZHA-B-BWK-C-MR-R18.ifc pour les sélectionner. Cliquez avec le bouton droit et sélectionnez Add To Current Map (Ajouter à la carte actuelle).
Après un certain temps, les deux bâtiments apparaissent dans la scène.
Les modèles de bâtiments numériques sont ajoutés comme couches de bâtiments. Ils ont déjà été géoréférencés et apparaissent donc à l'emplacement approprié dans la scène.
Remarque :
Vous pouvez apprendre à géoréférencer des données BIM dans le didacticiel Géolocaliser un modèle de bâtiment numérique 3D.
- Dans la fenêtre Contents (Contenu), cliquez avec le bouton droit sur la couche de bâtiments ZHA-B-BWK-C-MR-R18 et sélectionnez Zoom To Layer (Zoom sur la couche).
La caméra de la scène zoome sur le bâtiment de taille moyenne.
- Effectuez un zoom arrière, déplacez-vous et effectuez une rotation jusqu'à obtenir une bonne vue du complexe De Zalmhaven, comme dans l'illustration ci-après.
Dans cette section, vous avez ajouté les bâtiments De Zalmhaven dans la scène.
Masquer les anciens bâtiments dans la scène
Vous allez maintenant modifier la scène afin d'afficher les deux bâtiments de manière optimale pour votre public. Vous pouvez constater que deux bâtiments plus anciens s’affichent actuellement à la localisation du futur complexe De Zalmhaven. Vous allez masquer ces bâtiments pour laisser place aux nouveaux.
- Examinez la scène et identifiez les deux bâtiments gris en concurrence pour le même espace que le complexe De Zalmhaven.
Vous devez ensuite rechercher les ID de ces deux bâtiments plus anciens.
- Cliquez sur le premier bâtiment plus ancien pour afficher sa fenêtre contextuelle et prenez note de sa valeur ObjectID (ObjectID) (137392) pour un usage ultérieur.
Remarque :
Si la fenêtre contextuelle ne s’affiche pas, sur le ruban, dans l’onglet Map (Carte), dans le groupe Navigate (Naviguer), développez la flèche de la liste déroulante Explore (Explorer) et vérifiez que l’option Topmost Layer (Couche supérieure) est sélectionnée.
- Fermez la fenêtre contextuelle.
- De même, procurez-vous la valeur ObjectID (ObjectID) du deuxième bâtiment plus ancien (136753) et fermez la fenêtre contextuelle.
Remarque :
Si nécessaire, vous pouvez faire pivoter la scène afin de mieux visualiser ce deuxième bâtiment plus ancien.
Vous allez ensuite constituer un ensemble de définition avec les ID de ces deux bâtiments pour les exclure de l’affichage.
- Dans la fenêtre Contents (Contenu), cliquez avec le bouton droit sur la couche Buildings (Bâtiments) et sélectionnez Properties (Propriétés).
- Dans la fenêtre Layer Properties: Buildings (Propriétés de la couche : Bâtiments), sélectionnez Definition Query (Ensemble de définition), puis cliquez sur New definition query (Nouvel ensemble de définition).
- Sous Query 1 (Requête 1), formulez la requête Where OBJECTID does not include the value(s) 137392, 136753 (Où OBJECTID n’inclut pas les valeurs 137392, 136753).
- Cliquez sur Apply (Appliquer), puis sur OK.
La couche Buildings (Bâtiments) est actualisée et redessinée sans les deux bâtiments plus anciens.
Remarque :
Les deux bâtiments sont uniquement masqués dans votre projet ArcGIS Pro. Ils ne sont pas retirés de la scène Web d’origine.
- Appuyez sur Ctrl+S pour enregistrer le projet.
Dans cette section, vous avez supprimé deux bâtiments plus anciens de la scène.
Modifier la visibilité des couches de bâtiments
Vous allez à présent personnaliser l'apparence des couches de bâtiments De Zalmhaven. Commencez par les renommer.
- Dans la fenêtre Contents (Contenu), sélectionnez la couche ZHA-B-BWK-C-MR-R18, puis cliquez à nouveau dessus pour la mettre à jour. Saisissez Bâtiment de taille moyenne De Zalmhaven.
- De même, renommez la couche ZHA-B-BWK-C-HR-R18 en Gratte-ciel De Zalmhaven.
Vous allez explorer la structure des couches de bâtiments.
- Dans la fenêtre Contents (Contenu), cliquez sur la flèche en regard de la couche Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven) pour la développer.
Le modèle numérique s’organise autour de plusieurs disciplines : Architectural (Architecture), Electrical (Électricité), Mechanical (Mécanique), Piping (Canalisation) et Structural (Structure), actuellement désactivées. Il existe également une couche ExteriorShell (Enveloppe extérieure), activée par défaut.
- Développez certaines de ces disciplines pour les explorer.
Chaque discipline se compose de catégories. Par exemple, la discipline Architectural (Architecture) contient des catégories, telles que Chimneys (Cheminées), Columns (Colonnes), Coverings (Revêtements) et Doors (Portes).
Remarque :
Pour en apprendre davantage sur les couches de disciplines, de catégories et d'enveloppes extérieures, reportez-vous à la rubrique Utiliser une couche de bâtiments.
- Activez et désactivez éventuellement certaines des couches de disciplines et de catégories des bâtiments de taille moyenne et observez l’effet dans la scène.
- Sous De Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven), désactivez la couche ExteriorShell (Enveloppe extérieure) et activez toutes les disciplines.
Après quelques instants, dans la scène, le bâtiment de taille moyenne est redessiné avec bien plus de détails de construction.
- Dans la fenêtre Contents (Contenu), cliquez sur la flèche en regard de la couche Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven) pour la réduire à nouveau.
- De même, développez la couche De Zalmhaven high-rise (Gratte-ciel De Zalmhaven), désactivez la couche ExteriorShell (Enveloppe extérieure) et activez toutes les disciplines. Laissez la couche De Zalmhaven high-rise (Gratte-ciel De Zalmhaven) développée.
- Explorez la scène et observez comment les deux bâtiments De Zalmhaven s’intègrent parfaitement au reste de la scène.
Dans cette section, vous avez personnalisé l'affichage des modèles de bâtiments numériques, en modifiant la visibilité de leurs disciplines et couches de catégories.
Personnaliser les géosignets
Vous allez maintenant personnaliser les géosignets de la scène pour aider votre public à naviguer vers les vues pertinentes du complexe De Zalmhaven.
- Sur le ruban, dans l’onglet Map (Carte), dans le groupe Navigate (Naviguer), cliquez sur Bookmarks (Géosignets) et sélectionnez le géosignet Overview (Vue d'ensemble).
La caméra navigue vers la vue marquée par un géosignet.
- De même, naviguez vers les deux autres vues marquées par un géosignet.
Vous pouvez voir que les géosignets Noordereiland (Noordereiland) ne sont pas pertinents pour le projet De Zalmhaven. Vous allez les supprimer.
- Sur le ruban, dans l’onglet Map (Carte), cliquez sur Bookmarks (Géosignets), cliquez avec le bouton droit sur Noordereiland (Noordereiland) et sélectionnez Remove Bookmark (Supprimer un géosignet).
- De la même manière, supprimez le géosignet Noordereiland Underground (Partie souterraine de Noordereiland).
Vous allez à présent créer des géosignets ciblés sur le projet de complexe De Zalmhaven.
- Dans la scène, effectuez un zoom, déplacez-vous, effectuez une rotation et inclinez la scène pour obtenir une vue similaire à celle de l'illustration ci-après.
- Une fois que vous avez terminé, sur le ruban, dans l'onglet Map (Carte), cliquez sur Bookmarks (Géosignets) et sélectionnez New Bookmark (Nouveau géosignet).
- Dans la fenêtre Create Bookmark (Créer un géosignet), pour Name (Nom), saisissez Complexe De Zalmhaven. Pour Description (Description), saisissez Vue d'ensemble du projet d'aménagement De Zalmhaven.
- Cliquez sur OK.
Vous allez créer un deuxième géosignet représentant cette fois une vue souterraine du complexe De Zalmhaven.
- Faites glisser la molette centrale Navigator (Navigateur) pour accéder au souterrain. Déplacez-vous et zoomez pour obtenir une vue précise du souterrain du complexe De Zalmhaven, comme dans l'illustration ci-après.
- Créez un géosignet intitulé Souterrain De Zalmhaven et décrit comme Fondation du complexe De Zalmhaven.
Vous disposez maintenant de trois géosignets pertinents pour les objectifs de votre scène.
- Testez-les en cliquant dessus et en accédant à leurs vues correspondantes.
- Cliquez sur le géosignet Complexe De Zalmhaven pour poursuivre la leçon avec une bonne vue des bâtiments au-dessus du sol.
- Appuyez sur Ctrl+S pour enregistrer le projet.
Dans cette section, vous avez supprimé deux géosignets plus anciens et en avez créé deux ciblés sur le complexe De Zalmhaven.
Ajouter un filtre de construction à la scène
Vous allez maintenant définir un filtre de construction pour faciliter la visualisation des fondations du gratte-ciel De Zalmhaven. Un filtre de construction est une vue prédéfinie d'une couche de bâtiments dans laquelle seuls des éléments spécifiques sont affichés.
- Dans la fenêtre Contents (Contenu), cliquez sur la couche De Zalmhaven high-rise (Gratte-ciel De Zalmhaven) pour la sélectionner.
- Sur le ruban, dans l'onglet BIM Data (Données BIM), dans le groupe Filter (Filtre), cliquez sur Refresh Filter Values (Actualiser les valeurs de filtre).
Au bout d'un certain temps, le bouton Building Filter (Filtre de construction) est activé.
- Cliquez sur Building Filter (Filtre de construction) et sélectionnez New Filter (Nouveau filtre).
- Dans la fenêtre Building Filter - De Zalmhaven high-rise (Filtre de construction - Gratte-ciel De Zalmhaven), dans l'onglet General (Général), spécifiez les valeurs de paramètre suivantes :
- Pour Name (Nom), saisissez Foundation structure (Fondations).
- Pour Description (Description), saisissez Ce filtre montre les fondations du gratte-ciel du complexe De Zalmhaven.
- Pour Filter Type (Type de filtre), acceptez les valeurs par défaut car, dans le cas présent, vous n'avez pas besoin de catégories supplémentaires.
Vous allez limiter l'affichage du filtre de sorte à n'afficher que certains éléments de catégorie du gratte-ciel.
- Cliquez sur l'onglet Settings (Paramètres), puis sur la flèche en regard de Filter Block (Bloc de filtrage) pour le développer.
- Sous Types (Types), sélectionnez Category (Catégorie).
Sous Values (Valeurs), une liste de toutes les couches de catégories apparaît.
- Dans la liste de Values (Valeurs), cochez les cases column (colonne), footing (bases) et pile (pile).
La scène est mise à jour pour n'afficher que les éléments de catégorie column (colonne), footing (bases) et pile (pile) pour le gratte-ciel. Ces éléments sont pertinents pour les fondations.
Ensuite, le filtre que vous créez ciblant les fondations, vous allez limiter l'affichage aux étages inférieurs.
- Sous Types (Types), sélectionnez BldgLevel (BldgLevel).
Sous Values (Valeurs), tous les niveaux du bâtiment sont répertoriés du rez-de-chaussée (00) au 62e étage (dans cette couche de bâtiments, les noms d'étage sont écrits en néerlandais).
- Dans la liste Values (Valeurs), cochez les cases des étages 00, 00a et 01.
La scène est mise à jour pour n'afficher que les étages inférieurs de la structure du bâtiment.
- Dans la scène, effectuez un zoom avant, appliquez une rotation et déplacez-vous pour observer les fondations du gratte-ciel du dessus.
- Sur le ruban, dans l’onglet Map (Carte), cliquez sur Bookmarks (Géosignets) et sélectionnez De Zalmhaven underground (Souterrain De Zalmhaven).
La scène est mise à jour pour afficher les fondations du bâtiment.
- Zoomez sur les fondations du gratte-ciel et explorez-les.
- Sur le ruban, dans l’onglet Map (Carte), cliquez sur Bookmarks (Géosignets) et sélectionnez De Zalmhaven complex (Complexe De Zalmhaven).
La scène est mise à jour pour afficher le complexe De Zalmhaven du dessus.
- Fermez la fenêtre Building Filter - De Zalmhaven high-rise (Filtre de construction - Gratte-ciel De Zalmhaven).
Maintenant que le filtre est défini, vous pouvez le désactiver ou l'activer.
- Sur le ruban, dans l'onglet BIM Data (Données BIM), cliquez sur Building Filter (Filtre de construction).
Le filtre Foundation structure (Fondations) est mis en évidence en bleu avec une coche verte pour montrer qu'il est activé.
Remarque :
Lorsque le filtre est activé, la scène n'affiche que les éléments que vous avez sélectionnés pour ce bâtiment, même si toutes les disciplines et catégories sont activées dans la fenêtre Contents (Contenu).
- Cliquez sur le filtre Foundation structure (Fondations) pour le désactiver.
Dans la scène, le gratte-ciel est mis à jour pour être affiché entièrement.
- Activez et désactivez éventuellement le filtre à nouveau.
- Vous pouvez également créer un filtre similaire pour le bâtiment De Zalmhaven mid-rise (Gratte-ciel De Zalmhaven).
- Appuyez sur Ctrl+S pour enregistrer le projet.
Dans cette section, vous avez créé un filtre de construction pour le gratte-ciel De Zalmhaven. Votre scène peut maintenant être partagée. Vous allez maintenant découvrir les différentes options de partage et apprendre à sélectionner celles qui conviennent.
Choisir l'option de partage appropriée
La scène que vous avez créée, qui intègre le complexe De Zalmhaven planifié au paysage urbain de Rotterdam, existe uniquement sur votre ordinateur, en tant que projet ArcGIS Pro. Vous allez maintenant la partager comme scène Web avec ArcGIS Online afin de la mettre à disposition d'un public plus vaste. Toutes les couches de la scène d'origine (Buildings (Bâtiments), Bridges (Ponts), Trees (Arbres), etc.) étant déjà hébergées dans ArcGIS Online, vous n'avez pas besoin de les publier à nouveau. Les seuls éléments à partager sont les couches de bâtiments De Zalmhaven et le wrapper de scène général que vous enregistrerez comme nouvelle scène Web.
Vous allez apprendre à partager des couches de bâtiments avec ArcGIS Online à l'aide de deux méthodes possibles : vous pouvez créer des couches de scènes Web à partir de paquetages de couches de scènes ou de couches d'entités associées. Ces deux méthodes offrent des fonctions différentes et n'utilisent pas le même nombre de crédits (voir tableau ci-après).
| Couches de scènes Web à partir de paquetages de couches de scènes | Couches de scènes Web à partir de couches d’entités associées | |
|---|---|---|
Visualiser les bâtiments (Building explorer (Explorateur de bâtiments)) | Oui | Oui |
Fenêtres contextuelles | Oui | Oui |
Filtres prédéfinis | Oui | Oui |
Modifier la géométrie ou les attributs des bâtiments | Non | Oui |
Fonctions de recherche | Non | Oui |
Utilisation des crédits | Minimise l'utilisation des crédits | Utilise plus de crédits |
La première méthode crée des paquetages de couches de scènes sur votre ordinateur et les publie sur ArcGIS Online. Cela permet d’économiser le coût en crédits de la création des données dans ArcGIS Online. La deuxième méthode génère des couches de scènes à partir des couches d'entités associées créées directement dans ArcGIS Online. Pour plus d’informations sur l’utilisation des crédits dans ArcGIS Online, reportez-vous à la rubrique d’aide Présentation des crédits dans ArcGIS Online.
Dans le reste du didacticiel, vous utiliserez successivement les deux méthodes de partage pour créer deux scènes Web. Vous découvrirez dans quel cas une méthode est préférable à l'autre et apprendrez les détails des deux processus.
Partager une scène 3D pour la visualisation
Dans le premier scénario de partage, vous êtes le gestionnaire de données du cabinet d'architectes qui conçoit le complexe De Zalmhaven. Vous souhaitez partager la scène Web avec la communauté de Rotterdam et le grand public afin qu'ils puissent mieux visualiser la construction à venir dans son contexte urbain. Vous souhaitez que la scène Web possède les fonctions suivantes :
- Offrir une visualisation générale des deux bâtiments dans le contexte urbain plus vaste.
- Permettre une exploration détaillée des disciplines et catégories des bâtiments, ainsi que des niveaux de construction.
- Disposer d'un filtre pour visualiser les fondations des bâtiments.
La première méthode de partage (couches de scènes Web à partir de paquetages de couches de scènes) offrant toutes ces fonctions, vous allez la choisir car elle permet également de minimaliser l'utilisation des crédits.
Préparer la scène pour la partager
Pour commencer, vous allez vous assurer que les couches et la vue de scène sont configurées telles que vous souhaitez les publier. Vous fournirez ensuite les informations essentielles sur la scène Web.
- Si nécessaire, dans la fenêtre Contents (Contenu), développez les couches De Zalmhaven high-rise (Gratte-ciel De Zalmhaven) et De Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven) et assurez-vous, pour ces deux couches, que la couche ExteriorShell (Enveloppe extérieure) est désactivée et que toutes les disciplines sont activées.
- Sur le ruban, dans l’onglet Map (Carte), cliquez sur Bookmarks (Géosignets) et sélectionnez le géosignet De Zalmhaven complex (Complexe De Zalmhaven).
Vous allez maintenant saisir les informations concernant la nouvelle scène Web.
- Sur le ruban, dans l’onglet Share (Partager), dans le groupe Share As (Partager en tant que), cliquez sur Web Scene (Scène Web).
La fenêtre Share As Web Scene (Partager en tant que scène web) apparaît.
- Dans la fenêtre Share As Web Scene (Partager en tant que scène Web), pour Name (Nom), saisissez De Zalmhaven Rotterdam et ajoutez vos initiales, par exemple, De Zalmhaven Rotterdam YN.
Remarque :
Lorsque vous créez la scène Web, assurez-vous que son nom et les noms de ses composants sont uniques dans votre organisation. Ajoutez vos initiales à la fin du nom de la scène pour permettre aux autres membres de l’organisation de suivre ce didacticiel.
- Dans Summary (Résumé), saisissez ou copiez et collez Scène 3D représentant le projet de complexe De Zalmhaven dans le centre-ville de Rotterdam. Créé dans le cadre du didacticiel : Partager des modèles de bâtiment numériques dans une scène Web 3D.
- Pour Tags (Balises), acceptez les onglets actuels.
Ces balises proviennent de la scène Rotterdam City Center (Centre-ville de Rotterdam) d'origine.
- Sous Location (Emplacement), pour Folder (Dossier), acceptez le dossier par défaut, sélectionnez un dossier de destination dans votre compte ArcGIS Online ou créez-en un nouveau.
- Dans Share with (Partager avec), cochez Everyone (Tout le monde).
Cela permet de rendre la scène Web publiquement disponible sans restriction. Ce choix convient car vous souhaitez partager la scène avec l'ensemble de la communauté de Rotterdam.
Dans cette section, vous avez configuré la scène pour la partager et avez fourni les informations essentielles sur la scène Web. Vous allez poursuivre le partage dans la section suivante.
Configurer les couches de scènes Web et partager la scène
Vous allez à présent configurer les couches de scènes Web et publier la scène dans ArcGIS Online.
- Dans la fenêtre Share As Web Scene (Partager en tant que scène Web), cliquez sur l’onglet Content (Contenu).
Une liste répertoriant tous les éléments à créer pour partager la scène en ligne apparaît.
Remarque :
Si nécessaire, réduisez certains des éléments de la liste pour masquer les nombreuses disciplines et catégories de bâtiments.
ArcGIS Pro a automatiquement identifié les couches de la scène actuellement stockées sur votre ordinateur et qui doivent être publiées dans ArcGIS Online :
- Le premier élément, De_Zalmhaven_Rotterdam (De_Zalmhaven_Rotterdam), correspond au wrapper de scène Web général.
- Les deux éléments De_Zalmhaven_Rotterdam_WSL1 (De_Zalmhaven_Rotterdam_WSL1) représentent ensemble la couche du bâtiment de taille moyenne.
- Les deux éléments De_Zalmhaven_Rotterdam_WSL2 (De_Zalmhaven_Rotterdam_WSL2) représentent ensemble la couche du gratte-ciel.
Toutes les autres couches (Bridges (Ponts), Trees (Arbres), etc.) existent déjà dans ArcGIS Online et n'ont pas besoin d'être republiées.
Vous allez maintenant configurer les couches pour vous assurer qu'elles utilisent la première méthode de partage (couches de scènes Web à partir de paquetages de couches de scènes).
- Pointez sur la première occurrence de De_Zalmhaven_Rotterdam_WSL1.
Une fenêtre contextuelle indique qu’il s’agit d’une couche de scène Web.
- Survolez la deuxième occurrence de De_Zalmhaven_Rotterdam_WSL1 (De_Zalmhaven_Rotterdam_WSL1).
Une fenêtre contextuelle indique qu’il s’agit d’une couche d’entités Web.
Actuellement, la couche de scène Web et la couche d’entités Web sont créées dans ArcGIS Online pour représenter le Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven) dans la scène.
Vous allez modifier la configuration des couches afin de créer autant de contenu que possible sur votre ordinateur et partager uniquement le paquetage de couche de scènes résultant avec ArcGIS Online.
- Dans l'onglet Content (Contenu), cliquez sur la couche de scène Web De_Zalmhaven_Rotterdam_WSL1 (De_Zalmhaven_Rotterdam_WSL1) pour la sélectionner, puis cliquez sur le bouton Configure Web Layer Properties (Configurer les propriétés de la couche Web).
- Dans la fenêtre Configure De_Zalmhaven_Rotterdam_WSL1 (Configurer De_Zalmhaven_Rotterdam_WSL1), cliquez sur Configuration (Configuration).
- Dans Caching (Mise en cache), sélectionnez Cache locally (Mettre en cache en local) et acceptez la valeur Temp cache location (Emplacement du cache temporaire) par défaut.
Le paquetage de couche de scène est créé dans ce dossier local. Le message Associated web feature layer was removed (La couche Web d’entités associée a été supprimée) apparaît.
- Cliquez sur le bouton Back (Précédent).
- Dans la liste Content (Contenu), pointez sur la deuxième occurrence de De_Zalmhaven_Rotterdam_WSL1.
La fenêtre contextuelle indique qu’il s’agit désormais d’un paquetage de couche de scène (et non d’une couche d’entités Web).
- Répétez la même modification de configuration pour la scène Web De_Zalmhaven_Rotterdam_WSL2 (De_Zalmhaven_Rotterdam_WSL2) afin qu'elle utilise également l'option Cache locally (Mettre en cache en local).
- Vérifiez les icônes ou fenêtres contextuelles des éléments répertoriés pour vous assurer que le contenu répertorié ne correspond qu'à des couches de scènes Web et des paquetages de couches de scènes.
Vous allez maintenant analyser la scène Web afin de vérifier qu’il ne reste pas de problème à résoudre.
- Dans l’onglet Share As Web Scene (Partager en tant que scène Web), sous Finish Sharing (Terminer le partage), cliquez sur Analyze (Analyser).
L’onglet Messages apparaît. Corrigez les éventuelles erreurs et examinez les avertissements.
Remarque :
Dans ce didacticiel, plusieurs avertissements ont indiqué que les classes d’entités de bâtiments vides seraient supprimées. Cela signifie que certaines catégories de bâtiments ne contiennent pas de données et qu'elles ne seront pas publiées. Cet avertissement peut être ignoré.
Vous êtes maintenant prêt à publier la scène Web dans ArcGIS Online.
Remarque :
Cette opération utilise certains crédits et peut durer 10 minutes ou plus car de nombreuses données sont préparées et partagées. Si vous préférez, vous pouvez lire les prochaines étapes et poursuivre le didacticiel dans la section Afficher la scène Web avec cette scène prête à l’emploi.
- Sous Finish Sharing (Terminer le partage), cliquez sur Share (Partager).
- Éventuellement, sous Finish Sharing (Terminer le partage), cliquez sur Jobs (Tâches) pour surveiller la progression plus en détail.
La fenêtre Job Status (Statut de la tâche) apparaît ; elle répertorie les couches en cours de traitement.
Une fois que le traitement est terminé, une zone de message verte apparaît dans la fenêtre Share As Web Scene (Partager en tant que scène Web) et vous informe que la scène Web a été partagée.
- Appuyez sur Ctrl+S pour enregistrer le projet.
Dans cette section, vous avez publié la scène dans ArcGIS Online à l'aide de la première méthode de partage (couches de scènes Web à partir de paquetages de couches de scènes).
Afficher la scène Web
Maintenant que la scène Zalmhaven Rotterdam (Zalmhaven Rotterdam) est publiée dans ArcGIS Online, vous allez l'inspecter.
- Dans la zone de message, cliquez sur le lien Manage the web scene (Gérer la scène Web) pour ouvrir la scène Web dans un navigateur Web.
Remarque :
Pour explorer la scène prête à l’emploi à la place, accédez à sa page des éléments.
La page des éléments de la scène Web apparaît dans votre navigateur par défaut. Elle répertorie toutes les informations relatives à la scène, y compris la liste de ses couches.
- Cliquez sur Open in Scene Viewer (Ouvrir dans Scene Viewer).
La scène Web apparaît. Cette scène est similaire, dans son contenu et son apparence, à la scène que vous avez créée dans ArcGIS Pro et elle est définie sur la dernière position de caméra que vous avez sélectionnée dans ArcGIS Pro.
- Explorez la scène Web.
Remarque :
Utilisez la molette de la souris pour effectuer des zooms, cliquez sur le bouton gauche de la souris et effectuez un glissement pour déplacer la scène, et cliquez sur le bouton droit de la souris et effectuez un glissement pour incliner la scène.
Vous pouvez également utiliser les boutons de navigation situés sous le bouton Home (Accueil) pour effectuer les mêmes mouvements.
- Pointez sur le ruban en bas de la scène et cliquez sur les trois diapositives, l’une après l’autre.
La caméra passe de façon fluide d’une vue à l’autre. Les diapositives correspondent aux géosignets que vous avez préparés dans ArcGIS Pro.
Dans cette section, vous avez exploré la scène Web.
Explorer les couches de bâtiments avec Building explorer (Explorateur de bâtiments)
Vous allez à présent explorer les bâtiments De Zalmhaven à l'aide de l'outil Building explorer (Explorateur de bâtiments).
- Si nécessaire, cliquez sur la diapositive De Zalmhaven complex (Complexe De Zalmhaven) pour retourner à la vue principale des bâtiments.
- Dans la barre d’outils latérale, cliquez sur le bouton Building explorer (Explorateur de bâtiments).
La fenêtre Building explorer (Explorateur de bâtiments) apparaît.
- Dans la fenêtre Building explorer (Explorateur de bâtiments), développez la liste déroulante et sélectionnez le bâtiment De Zalmhaven mid-rise (Bâtiment de taille moyenne De Zalmhaven).
La vue effectue un zoom avant sur le bâtiment.
- Dans la scène, si nécessaire, effectuez un zoom arrière, déplacez-vous et effectuez une rotation pour avoir une bonne vue du bâtiment de taille moyenne.
- Dans la fenêtre Building explorer (Explorateur de bâtiments), sur le Level picker (Sélecteur de niveau), cliquez sur le deuxième niveau à partir du haut pour le sélectionner.
Le niveau supérieur apparaît en gris foncé. Pour davantage de contexte, les autres niveaux apparaissent en gris clair semi-transparent.
- En regard du Level picker (Sélecteur de niveau), cliquez sur la flèche vers le bas de manière répétée pour afficher chaque niveau individuel.
- Sous Disciplines & Categories (Disciplines et catégories), activez ou désactivez certaines des disciplines et catégories et continuez d'explorer les différents niveaux du bâtiment.
- En regard du sélecteur de bâtiment, cliquez sur Clear Level (Effacer le niveau) pour retourner à la visualisation de tous les niveaux.
Vous pouvez également en savoir plus sur chacun des éléments de construction.
- Dans la scène, cliquez sur tout élément du bâtiment de taille moyenne pour le sélectionner.
Une fenêtre contextuelle informative contenant toutes les propriétés de l'élément apparaît. Dans l'exemple, la catégorie est OpeningElement (OpeningElement) et cet élément hébergera une fenêtre.
- Vous pouvez continuer d'explorer diverses combinaisons de disciplines et catégories pour l'ensemble du bâtiment et de cliquer sur plusieurs éléments de construction.
- Dans la fenêtre Building explorer (Explorateur de bâtiments), développez la liste déroulante et sélectionnez le bâtiment De Zalmhaven high-rise (Gratte-ciel De Zalmhaven).
- Explorez les divers niveaux, disciplines et catégories du De Zalmhaven high-rise (Gratte-ciel De Zalmhaven).
- Si nécessaire, réactivez tous les niveaux, disciplines et catégories des deux bâtiments.
Remarque :
Pour en savoir plus sur l'outil Building explorer (Explorateur de bâtiments), reportez-vous à la documentation Explorer les couches de scènes de bâtiment.
Utiliser le filtre de construction
Vous allez maintenant utiliser le filtre que vous avez inclus dans la scène pour mieux comprendre les fondations du gratte-ciel.
- Si nécessaire, dans la barre d'outils latérale, cliquez sur le bouton Building explorer (Explorateur de bâtiments).
- Si nécessaire, dans la fenêtre Building explorer (Explorateur de bâtiments), dans la liste déroulante, sélectionnez le bâtiment De Zalmhaven high-rise (Gratte-ciel De Zalmhaven).
- Cliquez sur le bouton d'options pour afficher la liste des filtres et sélectionnez Foundation structure (Fondations).
Dans la scène, le gratte-ciel est mis à jour pour afficher uniquement les éléments des fondations.
- Vous pouvez éventuellement appliquer une rotation, effectuer un zoom et vous déplacer pour explorer les fondations.
- Dans l’outil Building explorer (Explorateur de bâtiments), cliquez sur le bouton d’options et sélectionnez l’option vide pour désactiver le filtre.
Dans la scène, le gratte-ciel est mis à jour pour être affiché entièrement.
- Activez éventuellement le filtre Foundation structure (Fondations) pour le bâtiment de taille moyenne si vous l’avez créé précédemment dans le processus.
Remarque :
Pour en savoir plus sur les autres outils et options de Scene Viewer, tels que Measure (Mesurer), Slice (Tranche), View elevation profile (Visualiser le profil d’élévation) et Daylight (Lumière du jour), reportez-vous à la documentation Prise en main de Scene Viewer.
Vous avez appliqué la première méthode de partage (couches de scènes Web à partir de paquetages de couches de scènes) pour créer une scène Web 3D qui représente le complexe De Zalmhaven dans son contexte urbain plus vaste. Vous avez ensuite inspecté la scène dans ArcGIS Online. Cette méthode de partage permet d'engager des fonctions de visualisation et d'exploration, tout en minimisant l'utilisation des crédits. Elle convient tout particulièrement aux scènes Web à destination du public. Vous allez ensuite créer une scène Web à l'aide de la deuxième méthode de partage.
Partager une scène 3D avec des fonctions de recherche
Dans le deuxième scénario de partage, vous êtes un gestionnaire de données pour la ville de Rotterdam. Vous souhaitez partager la scène Web avec les inspecteurs de la ville qui doivent comparer divers éléments des modèles numériques De Zalmhaven à la schématique soumise par le prestataire. Vous souhaitez que la scène Web possède les fonctions suivantes :
- Offrir une visualisation générale des deux bâtiments dans le contexte urbain plus vaste.
- Permettre une exploration détaillée des disciplines et catégories des bâtiments, ainsi que des niveaux de construction.
- Disposer d'un filtre pour visualiser les fondations des bâtiments.
- Permettre les recherches sur des éléments de bâtiment spécifiques.
Cette dernière fonction requérant la deuxième méthode de partage (couches de scènes Web à partir de couches d’entités associées), vous allez la choisir.
Préparer la scène pour la partager
Pour commencer, vous allez vous assurer que les couches et la vue de scène sont configurées telles que vous souhaitez les publier. Vous fournirez ensuite les informations essentielles sur la scène Web.
- Dans la fenêtre Contents (Contenu) d’ArcGIS Pro, vérifiez que, pour les deux couches de bâtiments De Zalmhaven, la couche ExteriorShell (Enveloppe extérieure) est désactivée et toutes les disciplines sont activées.
- Définissez la scène sur le géosignet De Zalmhaven complex (Complexe De Zalmhaven).
Vous allez maintenant saisir les informations concernant la nouvelle scène Web.
- Fermez la fenêtre Share as a Web Scene (Partager en tant que scène Web).
De la sorte, aucun des paramètres du premier scénario de partage n'est conservé.
- Sur le ruban, dans l’onglet Share (Partager), dans le groupe Share As (Partager en tant que), cliquez sur Web Scene (Scène Web).
La fenêtre Share As Web Scene (Partager en tant que scène web) apparaît.
- Dans la fenêtre Share As Web Scene (Partager en tant que scène Web), pour Name (Nom), saisissez De Zalmhaven Rotterdam pour les inspecteurs et ajoutez vos initiales, par exemple, De Zalmhaven Rotterdam pour les inspecteurs YN.
- Pour Summary (Résumé), saisissez Scène 3D représentant le projet de complexe De Zalmhaven dans le centre-ville de Rotterdam. Inclut des fonctions de recherche de couches, ainsi que diverses options de visualisation. Créé dans le cadre du didacticiel : Partager des modèles de bâtiment numériques dans une scène Web 3D.
- Pour Tags (Balises), acceptez les onglets actuels.
- Sous Location (Emplacement), pour Folder (Dossier), acceptez le dossier par défaut, sélectionnez un dossier de destination dans votre compte ArcGIS Online ou créez-en un nouveau.
- Dans Share with (Partager avec), cochez uniquement votre organisation.
La scène Web est ainsi disponible uniquement pour les utilisateurs de votre organisation. Il s'agit de l'option appropriée dans ce scénario car cette scène Web est utilisées par les inspecteurs de la ville, mais n'est pas disponible pour le public.
Remarque :
Choisissez éventuellement un groupe spécifique dans l'organisation pour restreindre davantage l'accès, par exemple, au groupe des inspecteurs de la ville. Pour en savoir plus sur l'accès dans ArcGIS Online, reportez-vous à la rubrique Partager des éléments.
Dans cette section, vous avez configuré la scène pour la partager et avez fourni les informations essentielles sur la scène Web. Vous allez poursuivre le partage dans la section suivante.
Configurer les couches de scènes Web et partager la scène
Vous allez à présent configurer les couches de scènes Web et publier la scène dans ArcGIS Online.
- Dans la fenêtre Share As Web Scene (Partager en tant que scène Web), cliquez sur l’onglet Content (Contenu).
Une liste répertoriant tous les éléments à créer pour partager la scène en ligne apparaît.
Par défaut, les valeurs de configuration de ces couches étant déjà définies de sorte à implémenter la deuxième méthode de partage (couches de scènes Web à partir de couches d’entités associées), il vous suffit d'accepter les valeurs par défaut. Toutefois, pour mieux comprendre le processus, vous allez examiner les valeurs de configuration.
- Dans l'onglet Content (Contenu), cliquez sur la couche de scène Web De_Zalmhaven_Rotterdam_for_inspectors_WSL1 (De_Zalmhaven_Rotterdam_for_inspectors_WSL1) pour la sélectionner, puis cliquez sur le bouton Configure Web Layer Properties (Configurer les propriétés de la couche Web).
- Dans la fenêtre Configure De_Zalmhaven_Rotterdam_for_inspectors _WSL1 (Configurer De_Zalmhaven_Rotterdam_for_inspectors _WSL1), cliquez sur Configuration (Configuration).
- Sous Caching (Mise en cache), notez que l'option par défaut est Cache online (Mettre en cache en ligne). Conservez cette valeur.
Comme le requiert la deuxième méthode de partage, les données sont préparées directement en ligne et non en local. Cela signifie qu'une couche d’entités hébergée prenant en charge les fonctions de recherche et de mise à jour est générée.
- Cliquez sur Configure web layer properties (Configurer les propriétés de la couche Web).
Il s'agit de l'onglet dans lequel vous pouvez activer les fonctions de mise à jour de la couche d’entités associée (attributs et géométrie). Par exemple, les utilisateurs de la scène Web peuvent être autorisés à modifier eux-mêmes les bâtiments De Zalmhaven. Toutefois, dans ce didacticiel, vous n’avez pas besoin de cette entité. Vous laissez donc ces options désactivées et acceptez les valeurs par défaut.
- Cliquez sur le bouton Back (Précédent).
- Pointez sur la première occurrence de De_Zalmhaven_Rotterdam_for_inspectors_WSL1.
Une fenêtre contextuelle indique qu’il s’agit d’une couche de scène Web.
- Pointez sur la deuxième occurrence de De_Zalmhaven_Rotterdam_for_inspectors_WSL1.
La fenêtre contextuelle indique qu’il s’agit d’une couche d’entités Web.
Pour la deuxième méthode de partage, vous souhaitez une combinaison de couche de scènes Web et de couche d'entités Web. Ensemble, elles représenteront le bâtiment de taille moyenne De Zalmhaven dans la scène Web.
- Vérifiez que De_Zalmhaven_Rotterdam_for_inspectors_WSL2 (De_Zalmhaven_Rotterdam_for_inspectors_WSL2) est également configurée de la même manière.
Ensemble, les deux couches De_Zalmhaven_Rotterdam_for_inspectors_WSL2 (De_Zalmhaven_Rotterdam_for_inspectors_WSL2) représenteront le gratte-ciel De Zalmhaven.
Vous allez maintenant analyser la scène Web afin de vérifier qu’il ne reste pas de problème à résoudre.
- Dans l’onglet Share As Web Scene (Partager en tant que scène Web), sous Finish Sharing (Terminer le partage), cliquez sur Analyze (Analyser).
L’onglet Messages apparaît. Les éventuelles erreurs répertoriées doivent être corrigées. Les éventuels avertissement doivent être examinés. Avec cette méthode de partage, il ne devrait pas y en avoir.
Vous êtes maintenant prêt à publier la scène Web dans ArcGIS Online.
Remarque :
Cette opération utilise certains crédits et peut durer 10 minutes ou plus car de nombreuses données sont préparées et partagées. Si vous préférez, vous pouvez lire les prochaines étapes et poursuivre le didacticiel dans la section Configurer les fonctions de recherche avec cette scène prête à l’emploi.
- Sous Finish Sharing (Terminer le partage), cliquez sur Share (Partager).
- Éventuellement, sous Finish Sharing (Terminer le partage), cliquez sur Jobs (Tâches) pour surveiller la progression plus en détail.
Une fois que le partage est terminé, une zone de message bleue apparaît dans la fenêtre Share As Web Scene (Partager en tant que scène Web) et vous informe que la scène Web a été partagée, mais que la mise en cache en ligne est toujours en cours.
Quelques minutes plus tard, une zone de message verte vous informe que la mise en cache en ligne a abouti. La scène Web est maintenant prête.
- Appuyez sur Ctrl+S pour enregistrer le projet.
Dans cette section, vous avez publié la scène dans ArcGIS Online à l'aide de la deuxième méthode de partage (couches de scènes Web à partir de couches d’entités associées).
Configurer les fonctions de recherche
Maintenant que la scène De Zalmhaven Rotterdam for inspectors (De Zalmhaven Rotterdam pour les inspecteurs) est publiée dans ArcGIS Online, vous devez configurer ses fonctions de recherche pour vous assurer que les inspecteurs de la ville puissent l'utiliser pour leur activité d'assurance qualité.
- Dans la zone de message, cliquez sur le lien Manage the web scene (Gérer la scène Web) pour ouvrir la scène Web dans un navigateur Web.
Remarque :
Pour explorer la scène prête à l’emploi à la place, accédez à sa page des éléments. Toutefois, vous ne pouvez pas modifier ses paramètres de recherche car vous ne possédez pas la scène. Les paramètres de recherche ont déjà été configurés automatiquement. Vous pouvez lire les prochaines étapes et poursuivre le didacticiel dans la section Afficher la scène Web et explorer les fonctions de recherche.
- Si vous y êtes invité, spécifiez vos identifiants de connexion ArcGIS.
La page des éléments de la scène Web apparaît dans votre navigateur par défaut.
- Dans la barre d’outils bleue, cliquez sur Settings (Paramètres).
- Sous le nom de la scène Web, cliquez sur l’option Web Scene (Scène Web).
- Sous Application Settings (Paramètres de l’application), cochez la case Enable Search (Activer la recherche).
Cela permet d'effectuer des recherches générales pour la scène. La zone de recherche apparaît dans cette dernière. Vous allez maintenant définir deux recherches personnalisées basées sur une couche. La première permettra aux utilisateurs d'effectuer des recherches dans la couche Beams (Poutres).
- Cochez la case By Layer (Par couche) et cliquez sur Add Layer (Ajouter une couche).
- Cliquez sur le menu déroulant de City center area (Zone du centre-ville) pour afficher les options.
De nombreuses options sont disponibles car la liste contient des attributs pour les bâtiments de taille moyenne et les gratte-ciel. Chacune contenant les attributs que vous souhaitez utiliser (Beams (Poutres) et Columns (Colonnes)), vous devez sélectionner celle appropriée pour que la recherche fonctionne correctement.
- Faites défiler la liste presque jusqu’en bas et cliquez sur Beams (Poutres).
Remarque :
Relevez la position de la barre de défilement et assurez-vous de sélectionner l'attribut Beams (Poutres) qui se trouve vers la fin de la liste. Il s'agit de l'attribut correct pour le gratte-ciel.

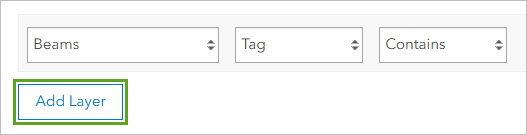

- À l'aide des listes déroulantes, créez la recherche de couches suivante : Beams Tag Contains (La balise Poutres contient).
Les utilisateurs pourront récupérer une poutre spécifique en saisissant sa balise (ou son ID). Vous allez maintenant ajouter une deuxième recherche de couches qui permettra d’effectuer des recherches dans la couche Columns (Colonnes).
- À l'aide des listes déroulantes, créez la recherche de couches suivante : Columns Tag Contains (La balise Colonnes contient).
Remarque :
Veillez à utiliser l'attribut Columns (Colonnes) qui se trouve à peu près à mi-chemin de la liste et non celui au début.
L'expression de recherche doit se présenter comme suit :
Les utilisateurs pourront récupérer une colonne spécifique en saisissant sa balise (ou son ID).
- Cliquez sur Save (Enregistrer).
Remarque :
Vous pouvez configurer plusieurs options de recherche personnalisées en fonction de vos besoins.
Dans cette section, vous avez configuré les fonctions de recherche personnalisées pour votre scène.
Afficher la scène Web et explorer les fonctions de recherche
Vous allez maintenant ouvrir la scène Web et tester les fonctions de recherche
- Dans la barre d'outils bleue, cliquez sur Overview (Vue d'ensemble) et Open in Scene Viewer (Ouvrir dans Scene Viewer).
La scène Web apparaît.
- Explorez la scène Web.
À première vue, cette deuxième scène Web semble très similaire à celle que vous avez publiée. Elle inclut les mêmes fonctions de visualisation 3D, les diapositives, l’outil Building explorer (Explorateur de bâtiments) et le filtre de construction.
- Vous pouvez éventuellement essayer toutes ces fonctions, comme pour la première scène Web.
Toutefois, cette deuxième scène se différencie par ses fonctions de recherche. Vous allez à présent les explorer. Vous allez commencer par choisir le bâtiment sur lequel les recherches doivent porter et en optimiser l'affichage pour mieux voir les résultats de recherche.
- Dans la barre d'outils latérale, cliquez sur Building explorer (Explorateur de bâtiments).
- Dans la fenêtre Building explorer (Explorateur de bâtiments), développez la liste déroulante et sélectionnez De Zalmhaven high-rise (Gratte-ciel De Zalmhaven).
- Sous Disciplines & Categories (Disciplines et catégories), développez les disciplines et désactivez GenericModel (GenericModel), OpeningElement (OpeningElement) et Walls (Murs). Laissez toutes les autres catégories activées.
Dans la scène, le gratte-ciel est mis à jour. Vous allez à présent effectuer des recherches.
- Dans la barre d’outils latérale, cliquez sur Search (Recherche).
Remarque :
Par défaut la zone de recherche est définie sur la fonction de recherche générique. Vous pouvez l'utiliser pour rechercher des adresses postales dans Rotterdam ou d'autres localisations, partout dans le monde.
Vous allez activer la recherche de couches Beams (Poutres) que vous avez configurée précédemment.
- Dans la barre d’outils latérale, cliquez sur la flèche de la liste déroulante , puis sélectionnez Beams: Tag (Poutres : balise).
Supposons pour un moment que vous soyez un inspecteur de la ville et que vous ayez identifié dans la schématique du constructeur une poutre dont la balise est 12028830. Vous souhaitez l'identifier dans la scène Web pour la comparer.
- Dans la zone de recherche, saisissez 12028830, puis appuyez sur Entrée.
La poutre est mise en évidence dans la scène.
Dans une fenêtre contextuelle informative, la liste des propriétés des poutres est affichée. Par exemple :
- Pour LoadBearing (LoadBearing), la valeur est Yes (Oui).
- Pour IsExternal (IsExternal), la valeur est Yes (Oui).
- Pour Slope (Pente), la valeur est 0.00.
En tant qu'inspecteur de la ville, vous allez maintenant comparer les informations sur la scène aux enregistrements soumis par le prestataire.
Vous rechercherez ensuite une colonne dont la balise est 4420785.
- Cliquez sur la flèche vers le bas en regard de la zone de recherche et sélectionnez Columns: Tag (Colonnes : balise).
- Dans la zone de recherche, saisissez 4420785, puis appuyez sur Entrée.
La colonne est mise en évidence dans la scène avec sa fenêtre contextuelle.
Ces recherches de couches personnalisées permettent aux inspecteurs de la ville d'effectuer un travail d'assurance qualité détaillé.
Dans la dernière partie du didacticiel, vous avez appliqué la deuxième méthode de partage (couches de scènes Web à partir de couches d’entités associées) pour créer une scène Web 3D qui inclut des fonctions de recherche et permet aux inspecteurs de la ville d’effectuer leur travail d’assurance qualité. Vous avez ensuite inspecté la scène dans ArcGIS Online et testé les fonctions de recherche. Cette méthode de partage, qui peut également permettre la mise à jour d'entités, convient parfaitement à des usages plus avancés.
Dans ce didacticiel, vous avez publié deux scènes 3D dans ArcGIS Online pour visualiser le complexe De Zalmhaven planifié dans son environnement urbain. À l'aide d'une première méthode de partage, vous avez généré une scène Web pour l'ensemble de la communauté de Rotterdam afin que ses habitants puissent mieux visualiser la construction à venir en centre-ville. À l'aide de la deuxième méthode de partage, vous avez généré une scène Web pouvant être utilisée par les inspecteurs de la ville pour effectuer des tâches avancées qui requièrent des fonctions de recherche.
Vous trouverez d’autres didacticiels comme ceux-ci dans le parcours d’apprentissage BIM et SIG.
