Créer un contrôleur de sous-réseau
Votre réseau de distribution est presque complètement configuré et la plupart des sous-réseaux ont déjà été créés. Dans ce didacticiel, vous allez compléter ce travail en développant un sous-réseau Water System (Système de distribution [eau]) existant et en créant un nouveau sous-réseau Water Pressure (Pression [eau]).
Définir un contrôleur de sous-réseau
Les contrôleurs de sous-réseaux définissent l’origine d’un sous-réseau, par exemple l’endroit où l’eau est pompée depuis un puits dans le système de distribution d’eau. Un sous-réseau peut avoir plusieurs contrôleurs. Dans cette section, vous allez définir une usine de traitement des eaux en tant que nouveau contrôleur pour un sous-réseau Water System (Système de distribution [eau]) existant. L’ajout de ce nouveau contrôleur de sous-réseau étendra la portée du sous-réseau existant, au vu du nombre de clients qui sont connectés à l’usine de traitement des eaux.
- Téléchargez le paquetage de projet Créer et gérer des sous-réseaux.
Un fichier nommé Create and manage subnetworks.ppkx est téléchargé sur votre ordinateur.
Remarque :
Un fichier .ppkx est un paquetage de projet ArcGIS Pro qui peut contenir des cartes, des données et d’autres fichiers pouvant être ouverts dans ArcGIS Pro. Pour en savoir plus sur la gestion des fichiers .ppkx, consultez ce guide.
- Recherchez le fichier téléchargé sur votre ordinateur. Cliquez deux fois sur Create and manage subnetworks.ppkx pour l’ouvrir dans ArcGIS Pro.
- À l’invite, connectez-vous avec votre compte ArcGIS.
Remarque :
Si vous n’avez pas accès à ArcGIS Pro ou ne disposez pas d’un compte d’organisation ArcGIS, consultez les options disponibles pour accéder aux logiciels.
Une carte représentant un réseau de distribution d’eau à Naperville, dans l’Illinois, aux États-Unis, apparaît.
Remarque :
Le jeu de données utilisé dans ce didacticiel est issu de Water Distribution Utility Network Foundation.
- Sur le ruban, cliquez sur l’onglet Map (Carte). Dans le groupe Navigate (Naviguer), cliquez sur Bookmarks (Géosignets).
- Dans la bibliothèque de géosignets, cliquez sur Water treatment plant (Usine de traitement des eaux).
Un zoom est appliqué sur la carte sur une zone mise en évidence en vert. Le symbole le plus au sud dans la zone en vert représente une usine de traitement des eaux.
Comme la plus grande partie de l’eau de la ville provient de cette usine de traitement des eaux, vous allez la définir comme contrôleur de sous-réseau. Ainsi, le réseau pourra la reconnaître comme source d’eau pour toutes les entités qui y sont connectées.
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Subnetwork (Sous-réseau), cliquez sur Modify Controller (Modifier le contrôleur).
La fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau) apparaît. Vous pouvez utiliser cet outil pour créer et supprimer des contrôleurs de sous-réseaux.

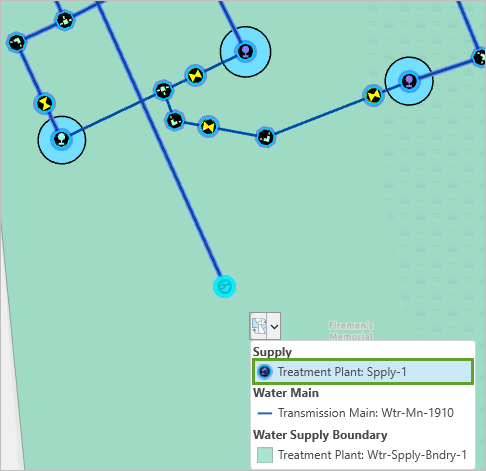

- Sur la carte, cliquez sur l’entité d’usine de traitement des eaux.
L’entité d’usine de traitement (Treatment Plant: Spply-1 [Usine de traitement : Spply-1]) apparaît dans la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau).
Le reste de la fenêtre demeure vierge, ce qui signifie qu’aucun contrôleur de sous-réseau n’est associé à l’usine de traitement des eaux pour le moment.
- Pour Terminal (Borne), choisissez Port Two (Port deux).
Port Two (Port deux) est le port standard utilisé comme sortie pour une usine de traitement des eaux.
- Pour Subnetwork Controller Name (Nom du contrôleur de sous-réseau), entrez Water Treatment Plant 1 (Usine de traitement des eaux 1).
La valeur Subnetwork Controller Name (Nom du contrôleur de sous-réseau) est stockée sur l’entité et est utilisée pour l’identifier de façon unique en tant que source d’eau pour ce système de distribution d’eau.
- Pour Subnetwork Name (Nom du sous-réseau), choisissez Naperville Distribution.
La valeur Subnetwork Name (Nom du sous-réseau) identifie le système de distribution d’eau alimenté par cette usine de traitement des eaux. Naperville Distribution est un sous-réseau existant qui se situe dans la partie est de votre réseau. Il dispose déjà d’un contrôleur de sous-réseau. En ajoutant l’usine de traitement des eaux comme deuxième contrôleur de sous-réseau, vous allez augmenter l’étendue du sous-réseau. Les deux contrôleurs de sous-réseaux seront considérés comme des sources lors de l’analyse.
- Cliquez sur Apply (Appliquer).
À présent, vous allez vous assurer que la canalisation connectée à l’usine de traitement des eaux est connectée via la borne appropriée. La borne appropriée est Port Two (Port deux), que vous avez sélectionnée pour le contrôleur de sous-réseau.
- Sur le ruban, dans le groupe Network Topology (Topologie du réseau), cliquez sur Terminal Connections (Connexions des bornes).
La fenêtre Modify Terminal Connections (Modifier les connexions des bornes) apparaît. Utilisez toujours cet outil pour renseigner les bornes. Il possède des fonctions de renseignement et de validation intégrées qui vérifient que vous sélectionnez des bornes valides pour les lignes et les dispositifs que vous connectez. Si vous mettez à jour manuellement les bornes d’une ligne (par exemple dans la fenêtre Attributes [Attributs]), vous risquez de créer des erreurs topologiques.
- Sur la carte, cliquez sur la ligne (la canalisation) connectée à l’usine de traitement des eaux.
L’entité Transmission Main: Wtr-Mn-1910 (Conduite maîtresse : Wtr-Mn-1910) apparaît dans la fenêtre Modify Terminal Connections (Modifier les connexions des bornes).
- Assurez-vous que Terminal (Borne) a pour valeur Port Two (Port deux).
Port Two (Port deux) est le port en sortie de l’usine de traitement des eaux.
À présent, vous allez valider les modifications que vous avez apportées jusque là. Ainsi, le réseau de distribution reconnaîtra l’usine de traitement des eaux comme contrôleur de sous-réseau valide. Une erreur est émise si vous oubliez de valider vos mises à jour avant de mettre à jour le sous-réseau.
- Veillez à ce que l’usine de traitement des eaux et la canalisation qui y mène sont toutes les deux intégralement visibles sur la carte.
Par défaut, la commande Validate (Valider) valide uniquement les zones qui se situent dans l’étendue actuelle de la carte.
- Sur le ruban, dans le groupe Network Topology (Topologie du réseau), cliquez sur la moitié supérieure du bouton Validate (Valider).
- Cliquez avec le bouton droit de la souris n’importe où sur la carte, puis cliquez sur Clear (Effacer) pour effacer la sélection.
Mettre à jour un sous-réseau
Dans la dernière section, vous avez défini un nouveau contrôleur de sous-réseau pour le sous-réseau Water System (Système de distribution [eau]) nommé Naperville Distribution. Cependant, ce changement ne sera pas pris en compte tant que le sous-réseau n’aura pas été mis à jour. Dans cette section, vous allez utiliser la fenêtre Find Subnetworks (Trouver des sous-réseaux) pour tracer le sous-réseau et le mettre à jour.
- Sur le ruban, dans le groupe Subnetwork (Sous-réseau), cliquez sur Find (Rechercher).
La fenêtre Find Subnetworks (Trouver des sous-réseaux) apparaît. Cet outil vous permet de rechercher et d’analyser n’importe quel sous-réseau du réseau de distribution. La partie supérieure de la fenêtre contient la vue de grille qui répertorie les sous-réseaux se situant dans l’étendue actuelle de la carte. Le sous-réseau Naperville Distribution n’apparaît pas dans la liste, même si l’une de ses contrôleurs de sous-réseaux se situe dans la vue, car il n’a pas encore été mis à jour et qu’il ne contient pas d’enregistrement dans la classe d’entités SubnetLine (Ligne de sous-réseau). Vous allez mettre la liste à jour pour afficher tous les sous-réseaux.
- Développez la section Filter (Filtrer) et cliquez sur l’onglet Subnetworks Table (Table de sous-réseaux). Cliquez sur Filter (Filtrer).
La liste est actualisée pour inclure tous les sous-réseaux du réseau de distribution, plutôt que seulement ceux qui se situent dans l’étendue de la carte. Vous allez tracer le sous-réseau avant de le mettre à jour pour identifier d’éventuels problèmes. Ceux-ci sont plus faciles à détecter avec un traçage qu’avec une mise à jour.
- Faites défiler la liste jusqu’à la fin.
À côté de Naperville Distribution, une icône d’avertissement jaune indique que le sous-réseau doit être validé. Cela signifie que des mises à jour ont été apportées à la topologie du réseau mais qu’elles n’ont pas encore été prises en compte dans le sous-réseau.
- Cliquez avec le bouton droit de la souris sur Naperville Distribution, puis cliquez sur Trace Subnetwork (Traçage de sous-réseau).
Sous la carte, le bouton Zoom to selected features (Zoom sur les entités sélectionnées) indique que 55 242 entités sont sélectionnées.
- Cliquez sur le bouton Zoom to selected features (Zoom sur les entités sélectionnées).
La carte effectue un zoom arrière. Vous constatez que presque toutes les entités dans le réseau appartiennent au sous-réseau Naperville Distribution.
- Cliquez avec le bouton droit de la souris sur Previous Extent (Étendue précédente) pour revenir dans la zone de l’usine de traitement des eaux.
- Sur la carte, cliquez sur la ligne connectée à l’usine de traitement des eaux pour ouvrir sa fenêtre contextuelle.
La valeur de l’attribut System Subnetwork Name (Nom du sous-réseau Système) est Unknown (Inconnu).
Maintenant que l’usine de traitement des eaux est un contrôleur de sous-réseau, toutes les entités qui lui sont connectées appartiennent au sous-réseau Water System (Système de distribution [eau]) nommé Naperville Distribution. Toutefois, ceci n’est pas encore reflété dans les attributs des entités car le sous-réseau doit d’abord être mis à jour.
- Fermez la fenêtre contextuelle.
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez avec le bouton droit de la souris sur Naperville Distribution.
L’option Update Subnetwork (Mettre à jour le sous-réseau) n’est pas disponible. En effet, certaines mises à jour de la carte n’ont pas été enregistrées.
Vous avez déjà validé vos mises à jour, ce qui était nécessaire pour exécuter la commande Update Subnetwork (Mettre à jour le sous-réseau), mais vous devez aussi enregistrer les mises à jour en attente. En effet, vous ne pouvez pas annuler les modifications apportées par l’outil Update Subnetwork (Mettre à jour le sous-réseau).
- Sur le ruban, cliquez sur l’onglet Edit (Modifier). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Save (Enregistrer).
- Dans la fenêtre Save Edits (Enregistrer les mises à jour), cliquez sur Yes (Oui).
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez de nouveau avec le bouton droit de la souris sur Naperville Distribution, puis cliquez sur Update Subnetwork (Mettre à jour le sous-réseau).
Le processus de mise à jour met à jour les champs gérés par le système pour toutes les entités dans ce sous-réseau. Comme il existe plus de 55 000 entités, la première mise à jour prendra plusieurs minutes. Les modifications ultérieures du sous-réseau prendront moins de temps.
- Sur la carte, cliquez sur la ligne connectée à l’usine de traitement des eaux.
Désormais, l’attribut System Subnetwork Name (Nom du sous-réseau Système) pour cette entité, et presque toutes les entités dans la base de données, a pour valeur Naperville Distribution.
- Fermez la fenêtre contextuelle.
- Faites glisser le côté de la fenêtre Find Subnetworks (Trouver des sous-réseaux) jusqu’à ce que vous puissiez voir la colonne Last Update (Dernière mise à jour).
Celle-ci affiche la date du jour pour le sous-réseau Naperville Distribution. Cependant, l’icône Status (Statut) indique encore que le sous-réseau doit être validé.
Conseil :
Si la colonne Last Update (Dernière mise à jour) n’indique pas la date du jour, cliquez sur le bouton Refresh (Actualiser).
Le statut d’un sous-réseau, affiché dans la colonne Status (Statut), peut indiquer que le sous-réseau est validé (vide), à valider (icône jaune) ou non valide (icône rouge). Toutefois, le suivi du statut n’est pas effectué pour tous les sous-réseaux. Dans le réseau de distribution, un administrateur a configuré le niveau Water System (Système de distribution [eau]) de sorte que le statut du sous-réseau ne soit pas géré. Les autres niveaux (Water Pressure (Pression [eau]), Water isolation (Isolement [eau], etc.)) gèrent le statut. Le niveau Water System (Système de distribution [eau]) est souvent configuré pour ne pas gérer le statut car les sous-réseaux de ce niveau ont tendance à être très grands et l’évaluation du statut peut prendre beaucoup de temps.
Remarque :
Les administrateurs peuvent configurer les sous-réseaux pour effectuer un suivi du statut en sélectionnant la case à cocher Manage isDirty (Gérer IsDirty) dans l’outil Configurer la définition de sous-réseau. Le statut est stocké dans le champ Is dirty (À valider) dans la couche Water Network (Réseau de distribution d’eau).
Lorsque le statut n’est pas géré, le sous-réseau est toujours répertorié comme étant à valider. Vous pouvez ignorer en toute sécurité l’icône d’avertissement situé à côté de Naperville Distribution car il appartient au niveau Water System (Système de distribution [eau]).
- Cliquez avec le bouton droit de la souris sur la carte et sélectionnez Clear (Effacer) pour effacer la sélection.
La création du sous-réseau Naperville Distribution est terminée. Désormais, il couvre presque l’intégralité du réseau. Vous pouvez l’utiliser pour interroger et analyser les données, par exemple pour déterminer quels sont les clients qui sont alimentés en eau par cette usine de traitement des eaux.
Créer un sous-réseau Water Pressure (Pression [eau])
Dans les sections précédentes, vous avez modifié un sous-réseau Water System (Système de distribution [eau]), qui modélise la circulation de l’eau d’une source vers des clients par gravité. Toutefois, une grande partie de l’eau dans un système de distribution d’eau circule grâce à la combinaison de la gravité et de pompes. Cela signifie que votre modèle doit également représenter la pression de l’eau. À présent, vous allez créer un sous-réseau Water Pressure (Pression [eau]), parfois également appelé zone de pression.
Créer un sous-réseau Water Pressure (Pression [eau])
Pour créer un sous-réseau, vous devez choisir une entité et la définir comme contrôleur de sous-réseau.
Vous allez définir une station de pompage dans votre réseau de distribution comme contrôleur de sous-réseau. Au lieu de choisir un sous-réseau existant pour le contrôleur, vous allez définir un nouveau sous-réseau Water Pressure (Pression [eau]).
- Dans la fenêtre Contents (Contenu), dans le groupe de couches de sous-type Water Network (Réseau de distribution d’eau), développez la couche de sous-type Water Pressure (Pression [eau]).
![Couche de sous-type Water Pressure (Pression [eau]) développée](GUID-AB036391-B7DB-49BA-BDFA-9F86D00ABDCA-web.png "Couche de sous-type Water Pressure (Pression [eau]) développée")
Il existe déjà cinq sous-réseaux Water Pressure (Pression [eau]) dans votre réseau de distribution. Cependant, vous avez constaté qu’il en manque un et vous allez donc en créer un nouveau.
- Sur le ruban, cliquez sur l’onglet Map (Carte). Dans le groupe Navigate (Naviguer), cliquez sur Bookmarks (Géosignets) et Pump station (Station de pompage) pour accéder à la localisation de ce géosignet.
La carte affiche une station de pompage (l’entité en bleu à l’ouest) qui pousse l’eau dans deux châteaux d’eau (les entités en violet au nord et à l’est).
- Cliquez sur l’une des entités de château d’eau pour ouvrir sa fenêtre contextuelle. Faites défiler la page jusqu’à l’attribut Pressure Subnetwork Name (Nom du sous-réseau Pression).
Les deux châteaux d’eau appartiennent au sous-réseau Pression 3000. Il s’agit de la zone de pression principale pour cette partie de la ville. Toutefois, la station de pompage augmente la pression de l’eau qui quitte la pompe. Ainsi, d’après votre ingénieur, ces châteaux d’eau devraient appartenir à une zone de pression différente.
- Fermez la fenêtre contextuelle.
Pour pouvoir créer un nouveau sous-réseau, vous devez créer un contrôleur de sous-réseau. Dans ce cas, vous allez définir la station de pompage comme source de pression pour une nouvelle zone de pression.
- Rouvrez la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau).
Conseil :
La fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau) peut être disponible sous forme d’onglet au bas de la fenêtre Find Subnetworks (Trouver des sous-réseaux). Si vous ne la trouvez pas, sur le ruban, dans l’onglet Utility Network (Réseau de distribution), dans le groupe Subnetwork (Sous-réseau), cliquez sur Modify Controller (Modifier le contrôleur).

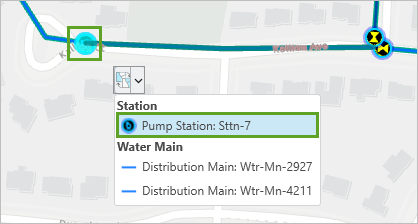

- Dans la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau), cliquez sur Select feature (Sélectionner une entité). Sur la carte, cliquez sur la station de pompage.
- Dans la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau), pour Terminal (Borne), choisissez High Pressure Out (Sortie haute pression).
La borne sélectionnée est High Pressure Out (Sortie haute pression) parce que cette pompe de surpression convertit la basse pression de la canalisation de gauche en haute pression pour la canalisation de droite.
- Assurez-vous que Tier (Niveau) a pour valeur Water Pressure (Pression [eau]).
- Pour Subnetwork Controller Name (Nom du contrôleur de sous-réseau), entrez Kallien Pump (Pompe Kallien).
Au lieu de choisir un sous-réseau existant comme la dernière fois, vous allez en définir un nouveau.
- Pour Subnetwork Name (Nom du sous-réseau), entrez 9250.
Les noms de contrôleur de sous-réseau et les noms de sous-réseau sont arbitraires, mais ils doivent être uniques. Vous avez donné au contrôleur le nom de la rue dans laquelle il se trouve, c’est-à-dire Kallien Ct. Vous avez nommé le sous-réseau avec un nombre arbitraire qui n’a pas encore été utilisé par des zones de pression existantes.
- Cliquez sur Apply (Appliquer).
Désormais, la pompe est définie comme contrôleur de sous-réseau pour un nouveau sous-réseau Water Pressure (Pression [eau]) nommé 9250. Toutefois, avant de pouvoir effectuer une analyse avec ce contrôleur de sous-réseau, vous devez vous assurer que les entités de canalisation environnantes y sont connectées correctement, valider la topologie et mettre à jour le sous-réseau.
- Fermez la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau) et rouvrez la fenêtre Modify Terminal Connections (Modifier les connexions des bornes).
Conseil :
Si vous ne trouvez pas la fenêtre Modify Terminal Connections (Modifier les connexions des bornes), cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban. Dans le groupe Network Topology (Topologie du réseau), cliquez sur Terminal Connections (Connexions des bornes).
- Dans la fenêtre Modify Terminal Connections (Modifier les connexions des bornes), assurez-vous que l’option Change line selection (Modifier la sélection de lignes) ou Select a line feature (Sélectionner une entité linéaire) est active (mise en surbrillance en bleu). Sur la carte, cliquez sur la canalisation connectée au côté est de la pompe à eau.
- Dans la fenêtre, assurez-vous que Terminal (Borne) a pour valeur High Pressure Out (Sortie haute pression).
- Cliquez sur la canalisation connectée au côté ouest de la pompe et assurez-vous que Terminal (Borne) a pour valeur Low Pressure In (Entrée basse pression).
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Network Topology (Topologie du réseau), cliquez sur Validate (Valider).
- Fermez la fenêtre Modify Terminal Connections (Modifier les connexions des bornes) et effacez la sélection.
Mettre à jour deux sous-réseaux
De la même façon que lorsque vous avez développé le sous-réseau Naperville Distribution, vous devez mettre à jour le nouveau sous-réseau 9250 pour que ses entités le reconnaissent. Dans ce cas, vous devez aussi mettre à jour le sous-réseau Water Pressure (Pression [eau]) 3000 pour qu’il n’inclue plus les entités situées à l’est de la pompe Kallien.
- Rouvrez la fenêtre Find Subnetworks (Trouver des sous-réseaux).
Conseil :
Si vous ne trouvez pas la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban. Dans le groupe Subnetwork (Sous-réseau), cliquez sur Find (Rechercher).
Cette fois, vous allez créer une expression pour filtrer la liste de sous-réseaux.
- Dans la section Filter (Filtrer), dans l’onglet Subnetworks Table (Table de sous-réseaux), cliquez sur le bouton New expression (Nouvelle expression).
- Cliquez sur Select a field (Sélectionner un champ) et choisissez Last update subnetwork (Dernière mise à jour du sous-réseau). Cliquez sur is equal to (est égal à) et choisissez is null (a la valeur Null).
Cette expression permet de rechercher tous les sous-réseaux nouvellement créés dans le système qui n’ont jamais été mis jour et qui, par conséquent, n’apparaissent pas autrement dans la fenêtre Find Subnetworks (Trouver des sous-réseaux).
- Cliquez sur Filter (Filtrer).
La liste en haut de la fenêtre est actualisée pour n’afficher qu’un seul sous-réseau, le sous-réseau 9250.
Le statut du sous-réseau est dirty (À valider). Auparavant, vous avez ignoré le statut dirty (À valider) car il appartenait au niveau Water system (Système de distribution [eau]), configuré pour ne pas gérer le statut. Cependant, 9250 appartient au niveau Water pressure (Pression [eau]) et par conséquent, le statut dirty (À valider) est pertinent. Il indique que des mises à jour n’ont pas encore été prises en compte dans le sous-réseau. Vous allez mettre à jour le sous-réseau pour que son statut redevienne clean (Validé), mais vous allez d’abord le tracer pour identifier d’éventuels problèmes.
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez avec le bouton droit de la souris sur 9250, puis cliquez sur Trace Subnetwork (Traçage de sous-réseau).
Le traçage a sélectionné 14 entités : la pompe et toutes les entités à l’est de la pompe.
Il s’agit des entités qui feront partie du nouveau sous-réseau lorsque vous le mettrez à jour. Ce sont les entités que vous vouliez sélectionner.
Vous devez enregistrer vos mises à jour pour pouvoir mettre à jour le sous-réseau.
- Sur le ruban, cliquez sur l’onglet Edit (Modifier). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Save (Enregistrer). Dans la fenêtre Save Edits (Enregistrer les mises à jour), cliquez sur Yes (Oui).
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez avec le bouton droit de la souris sur 9250, puis cliquez sur Update Subnetwork (Mettre à jour le sous-réseau).
- Sur la carte, cliquez sur l’un des châteaux d’eau pour afficher sa fenêtre contextuelle.
L’attribut Pressure Subnetwork Name (Nom du sous-réseau Pression) montre que le château d’eau appartient à deux systèmes de pression : 3000 et 9250.
En effet, vous avez mis à jour le nouveau sous-réseau, 9250, mais vous n’avez pas mis à jour le sous-réseau 3000, auquel l’entité appartenait précédemment. Vous allez maintenant mettre à jour le sous-réseau 3000 pour que les attributs des entités reflètent les nouvelles étendues des zones de pression.
- Fermez la fenêtre contextuelle.
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), cliquez sur le bouton Refresh (Actualiser).
La liste est actualisée pour afficher tous les sous-réseaux situés dans la zone cartographique visible. Vous constatez que le nouveau sous-réseau, 9250, est validé et que le sous-réseau 3000 est à valider.
- Cliquez avec le bouton droit de la souris sur 3000, puis cliquez sur Update Subnetwork (Mettre à jour le sous-réseau).
L’icône d’avertissement jaune dans la colonne Status (Statut) disparaît pour le sous-réseau 3000.
- Cliquez de nouveau sur l’entité de château d’eau pour ouvrir sa fenêtre contextuelle. Vérifiez que l’attribut Pressure Subnetwork Name (Nom du sous-réseau Pression) a pour valeur 9250 seulement.
Le château d’eau appartient également au sous-réseau Naperville Distribution.
- Fermez la fenêtre contextuelle et effacez la sélection.
Vous avez créé un nouveau sous-réseau Water Pressure (Pression [eau]). Vous l’avez mis à jour ainsi qu’une autre zone de pression qui couvrait précédemment la même zone. Désormais, votre réseau de distribution dispose de tous les sous-réseaux nécessaires pour modéliser le flux d’eau dans la zone.
Analyser les réseaux hiérarchiques
Dans la section précédente, vous avez appris que les entités peuvent appartenir à un sous-réseau Water System (Système de distribution [eau]) et à un sous-réseau Water Pressure (Pression [eau]). C’est parce que le domaine Water (Eau) a été créé en tant que réseau hiérarchique. Dans un réseau hiérarchique, chaque entité peut appartenir à un ou plusieurs sous-réseaux dans chaque niveau du réseau. Certains niveaux sont également imbriqués dans d’autres. Par exemple, une zone d’isolement est un sous-ensemble d’une zone de pression, à l’instar d’une zone de pression qui est un sous-ensemble d’un sous-réseau Water System (Système de distribution [eau]). À présent, vous allez utiliser l’outil Traçage pour analyser différents niveaux dans le réseau hiérarchique.
Remarque :
Le processus de traçage est similaire dans un réseau partitionné. La différence principale est que chaque entité ne possède qu’un seul champ de nom de sous-réseau et ne peut appartenir qu’à un seul niveau.
Effectuer des traçages en amont
Un traçage en amont identifie et sélectionne toutes les entités qui se situent entre une localisation de départ et ses contrôleurs de sous-réseaux. Les traçages en amont peuvent être exécutés sur différents niveaux. Vous allez commencer par en exécuter un sur le niveau Water System (Système de distribution [eau]) pour rechercher les entités par lesquelles l’eau a pu passer pour atteindre la localisation de départ.
- Accédez au géosignet Multiple tiers (Plusieurs niveaux).
Les entités dans cette partie du réseau appartiennent à quatre niveaux différents : Water System (Système de distribution [eau]), Water Pressure (Pression [eau]), Water Isolation (Isolement [eau]) et Water District Metered Areas (DMAs) (Secteurs (DMA) [eau]).
- Sur la carte, cliquez sur la vanne système située le plus à l’ouest (entité en jaune) sur Bonaventure Dr.
La fenêtre contextuelle de System Systm-Vlv-607 (Système Systm-Vlv-607) apparaît. Quatre des champs Subnetwork Name (Nom du sous-réseau) sont renseignés.
- Fermez la fenêtre contextuelle.
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Tools (Outils), cliquez sur la partie supérieure du bouton Trace Locations (Emplacements de trace).
- Dans la fenêtre Trace Locations (Emplacements de trace), assurez-vous que le bouton Add features (Ajouter des entités) est actif (mis en surbrillance en bleu). Sur la carte, cliquez sur la vanne système 607 afin de la définir comme localisation de départ pour le traçage.
Vous allez exécuter plusieurs traçages avec cette entité, en commençant par un traçage en amont sur le niveau Water System (Système de distribution [eau]).
- Sur le ruban, dans le groupe Tools (Outils), cliquez sur Upstream (En amont).
L’outil Trace (Traçage) s’ouvre dans la fenêtre Geoprocessing (Géotraitement) qui apparaît. Ses paramètres sont configurés pour un traçage en amont, qui recherche toutes les entités en amont de la localisation de départ, c’est-à-dire entre la localisation de départ et son contrôleur de sous-réseau. Cependant, votre localisation de départ appartient à plusieurs sous-réseaux. Pour vous assurer que le sous-réseau approprié est tracé, vous devez également spécifier le niveau.
- Pour Domain Network (Réseau de domaine), choisissez Water (Eau). Pour Tier (Niveau), choisissez Water System (Système de distribution [eau]). Ne modifiez pas les autres paramètres.
![Domain Network (Réseau de domaine) défini sur Water (Eau) et Tier (Niveau) défini sur Water System (Système de distribution [eau]) dans l’outil Traçage](GUID-4D6EAB00-6A0D-49BC-A53E-84FE1111DD45-web.png "Domain Network (Réseau de domaine) défini sur Water (Eau) et Tier (Niveau) défini sur Water System (Système de distribution [eau]) dans l’outil Traçage")
- Cliquez sur Run (Exécuter).
- Sous la carte, cliquez sur le bouton Zoom to selected features (Zoom sur les entités sélectionnées).
Les entités sélectionnées représentent tous les chemins depuis les contrôleurs de sous-réseaux dans le niveau Water System (Système de distribution [eau]) jusqu’à la localisation de départ.
Il existe plusieurs chemins vers la localisation de départ depuis sa source d’eau, à savoir l’usine de traitement des eaux que vous avez configurée précédemment.
À présent, vous allez exécuter un traçage en amont sur le niveau Water Pressure (Pression [eau]). Vous tracerez ainsi tous les dispositifs qui régulent la pression pour cette vanne système.
- Dans la fenêtre Geoprocessing (Géotraitement), remplacez la valeur de Tier (Niveau) par Water Pressure (Pression [eau]) et cliquez sur Run (Exécuter).
Les entités sélectionnées montrent qu’il existe plusieurs chemins vers la localisation de départ depuis la vanne de réduction de pression qui régule la pression pour ce système.
Effectuer des traçages de contrôleurs de sous-réseaux
À présent, vous allez exécuter des traçages afin de rechercher les contrôleurs de sous-réseaux pour différents niveaux. Vous allez commencer par le niveau Water District Metered Areas (DMAs) (Secteurs (DMA) [eau]). Un secteur est une zone du réseau de distribution qui est mesurée par le réseau afin d’identifier les fuites et les vols.
- Dans la fenêtre Geoprocessing (Géotraitement), remplacez la valeur de Trace Type (Type de traçage) par Subnetwork controllers (Contrôleurs de sous-réseaux).
Au lieu de rechercher les entités en amont de la localisation de départ, ce type de traçage sélectionne uniquement les contrôleurs de sous-réseaux qui ont un impact sur la localisation de départ.
- Remplacez la valeur de Tier (Niveau) par Water District Metered Areas (DMAs) (Secteurs (DMA) [eau]) et cliquez sur Run (Exécuter).
- Zoom sur les entités sélectionnées.
Trois entités sont sélectionnées. Il s’agit des compteurs qui surveillent le flux d’eau pour la zone de la localisation de départ.
L’entité de localisation de départ appartient également à un sous-réseau Isolation (Isolement), ou zone d’isolement. Les zones d’isolement sont des sous-ensembles de zones de pression. Leurs contrôleurs de sous-réseaux sont des vannes d’isolement, qui sont utilisées pour isoler l’eau du reste de la zone de pression. À présent, vous allez exécuter un traçage des contrôleurs de sous-réseaux sur le niveau Water Isolation (Isolement [eau]) pour rechercher les vannes d’isolement désignées.
- Dans la fenêtre Geoprocessing (Géotraitement), remplacez la valeur de Tier (Niveau) par Water Isolation (Isolement [eau]). Cliquez sur Run (Exécuter).
- Zoom sur les entités sélectionnées.
Trois vannes d’isolement système ont un impact sur la localisation de départ.
À présent, vous allez exécuter un traçage sur le niveau Water Cathodic Protection (Protection cathodique [eau]). Le métal se corrodant avec le temps, de nombreux réseaux utilisent des systèmes de protection cathodique pour prolonger la durée de vie des canalisations et des équipements métalliques qui sont enterrés. Ces systèmes génèrent un courant électrique sur les canalisations métalliques et le mettent à la terre dans des anodes cathodiques. Cette charge électrique évite que les équipements ne rouillent.
- Dans la fenêtre Geoprocessing (Géotraitement), remplacez la valeur de Tier (Niveau) par Water Cathodic Protection (Protection cathodique [eau]) et cliquez sur Run (Exécuter).
Le traçage échoue.
- Au bas de la fenêtre Geoprocessing (Géotraitement), cliquez sur View Details (Afficher les détails).
Une fenêtre contenant le message d’erreur No valid subnetwork controllers found (Aucun contrôleur de sous-réseau valide n’a été trouvé) apparaît. Le traçage échoue car l’entité de localisation de départ (la vanne système 1137) n’appartient pas à un système de protection cathodique.
- Fermez la fenêtre des détails Trace (Traçage).
Tracer un sous-réseau Cathodic protection (Protection cathodique)
Les entités n’appartiennent pas toutes à un sous-réseau dans chaque niveau. Si vous tentez d’exécuter un traçage et obtenez un message d’erreur indiquant qu’aucun contrôleur de sous-réseau valide n’a été trouvé, cela signifie que la localisation de départ est une entité qui n’appartient pas à un sous-réseau dans ce niveau. À présent, vous allez tracer une zone qui ne comporte pas de sous-réseau Cathodic Protection (Protection cathodique).
- Accédez au géosignet Cathodic protection (Protection cathodique).
Un zoom est appliqué à la carte sur le coin sud-est du réseau. Un sous-réseau Cathodic Protection (Protection cathodique) est défini pour cette zone.
Vous allez exécuter un traçage de sous-réseau pour afficher toutes les entités de cette zone qui font partie du sous-réseau Water Cathodic Protection (Protection cathodique [eau]).
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Tools (Outils), cliquez sur la moitié inférieure du bouton Trace Locations (Emplacements de trace), puis cliquez sur Clear All (Effacer tout).
- Cliquez de nouveau sur Trace Locations (Emplacements de trace), puis cliquez sur Starting Points (Points de départ).
- Sur la carte, cliquez sur la ligne de canalisation hydraulique le long de Arthur Rd, à mi-chemin environ entre Dorset Ct et Olesen Dr.
L’entité Distribution Main: Wtr-Mn-2057 (Conduite de distribution : Wtr-Mn-2057) apparaît dans la fenêtre Trace Locations (Emplacements de trace).
- Fermez la fenêtre Trace Locations (Emplacements de trace) et rouvrez la fenêtre Geoprocessing (Géotraitement).
Conseil :
Si vous ne trouvez pas la fenêtre Geoprocessing (Géotraitement), sur le ruban, dans l’onglet Utility Network (Réseau de distribution), dans le groupe Tools (Outils), cliquez sur Subnetwork (Sous-réseau).
- Dans l’outil Traçage, remplacez la valeur de Trace Type (Type de traçage) par Subnetwork (Sous-réseau).
- Assurez-vous que Domain Network (Réseau de domaine) est défini sur Water (Eau) et que Tier (Niveau) est défini sur Water Cathodic Protection (Protection cathodique [eau]).
- Cliquez sur Run (Exécuter).
- Zoom sur les entités sélectionnées.
Ces entités appartiennent toutes au même sous-réseau Water Cathodic Protection (Protection cathodique [eau]) en tant que canalisation hydraulique 2057.
Ces entités appartenant à un système de protection cathodique, vous pouvez être certain que les canalisations métalliques de ce système se dégraderont moins vite. Vous pouvez effectuer un traçage pour vérifier que toutes les canalisations métalliques de votre système appartiennent à un système de protection cathodique ou qu’une autre forme d’atténuation des risques a été mise en place.
- Annulez la sélection.
- Sur la carte, cliquez sur le point de départ.
La fenêtre contextuelle indique que cette entité de canalisation hydraulique appartient à trois sous-réseaux : le sous-réseau Protection cathodique Edward St CP Area 2, le sous-réseau Système Naperville Distribution et le sous-réseau Pression 3000.
- Faites défiler la page jusqu’au champ Material (Matériau).
Le matériau de cette canalisation est Ductile Iron - DIP (Fonte ductile - DIP). Vous vous attendez à ce que les canalisations en fonte ductile appartiennent à un sous-réseau Cathodic Protection (Protection cathodique).
- Fermez la fenêtre contextuelle.
Dans un réseau hiérarchique, les entités peuvent appartenir à plusieurs sous-réseaux simultanément. Vous pouvez tracer le niveau Water System (Système de distribution [eau]) pour déterminer d’où provient à l’origine l’eau qui s’écoule dans une canalisation ainsi que les chemins qu’elle peut emprunter. Vous pouvez tracer le niveau Water Pressure (Pression [eau]) pour rechercher le dispositif qui maintient la pression de l’eau dans une zone. Vous pouvez tracer le niveau Water Isolation (Isolement [eau]) afin d’identifier les vannes qui sont utilisées pour isoler une canalisation en urgence. Vous pouvez tracer le niveau Water Cathodic Protection (Protection cathodique [eau]) pour identifier le dispositif qui génère un courant électrique sur une canalisation.
Analyser votre sous-réseau
À présent, vous allez découvrir comment les sous-réseaux sont définis et comment ces propriétés et fonctions affectent le comportement des outils et les résultats de l’analyse que vous effectuez dans votre réseau de distribution. Vous allez explorer ces comportements en simulant une rupture de canalisation hydraulique afin de déterminer comment gérer la situation au mieux et d’identifier les clients concernés.
Réviser les définitions de sous-réseau
Chaque niveau dans votre réseau de distribution possède sa propre définition de sous-réseau. Celle-ci détermine comment les sous-réseaux de ce niveau se comportent et quels types d’entités peuvent en faire partie.
- Dans la fenêtre Contents (Contenu), cliquez avec le bouton droit de la souris sur Water Utility Network (Réseau de distribution d’eau), puis cliquez sur Properties (Propriétés).
- Dans la fenêtre Layer Properties (Propriétés de la couche), cliquez sur l’onglet Network Properties (Propriétés du réseau).
- Si nécessaire, réduisez les sections General (Général), Network Topology (Topologie du réseau) et Structure Network (Réseau physique). Développez la section Water Network (Réseau de distribution d’eau).
La valeur de Tier Definition (Définition de niveau) est Hierarchical (Hiérarchique), ce que ce didacticiel vous a déjà appris. La valeur de Subnetwork Controller Type (Type de contrôleur de sous-réseau) est Source. Cela signifie que l’eau provient des contrôleurs de sous-réseaux et s’écoule en aval vers les clients. Un traçage en amont identifiera un chemin de la localisation de départ vers la source.
L’autre type de contrôleur de sous-réseau est une cuvette. Dans les réseaux reposant sur une cuvette, les ressources s’écoulent en aval depuis les clients et aboutissent dans un contrôleur de sous-réseau, par exemple une usine de traitement des eaux usées ou un déversoir d’eaux pluviales. Un traçage en amont dans un réseau reposant sur une cuvette montrera tous les chemins desquels les ressources qui passent par la localisation de départ peuvent provenir.
- Réduisez la section General (Général) et développez la section Tiers (Niveaux).
- En haut de la fenêtre Layer Properties (Propriétés de la couche), cliquez sur le bouton Maximize (Agrandir) pour agrandir la fenêtre.
La table Tiers (Niveaux) répertorie tous les niveaux de la base de données. Chaque sous-réseau appartient à un niveau et utilise la configuration définie dans cette table pour ce niveau.
La colonne Subnetwork Field Name (Nom du champ de sous-réseau) affiche le nom de champ pour chaque niveau. Étant donné que dans les réseaux hiérarchiques, les entités peuvent appartenir à plusieurs niveaux, chaque niveau possède son propre champ de sous-réseau. Voici les champs qui définissent à quel sous-réseau appartient chaque entité pour chaque niveau.
Remarque :
Dans la table attributaire et les fenêtres contextuelles, les champs de sous-réseau sont affichés avec leurs alias de champ (CP Subnetwork Name (Nom du sous-réseau Protection cathodique), System Subnetwork Name (Nom du sous-réseau Système), etc.) au lieu de leurs noms de champ (cpsubnetworkname, SystemSubnetworkName, etc.).
La colonne Valid Subnetwork Controllers (Contrôleurs de sous-réseaux valides) répertorie les types de dispositifs et d’objets de jonction qui peuvent servir de contrôleurs de sous-réseaux pour ce niveau.
Le nombre de propriétés étant très élevé pour chaque niveau, il peut être difficile de toutes les afficher dans cette boîte de dialogue. Vous allez utiliser l’outil Configurer la définition de sous-réseau pour consulter les propriétés de chaque niveau.
- Réduisez et fermez la fenêtre Layer Properties (Propriétés de la couche).
- Dans la fenêtre Géotraitement, cliquez sur le bouton Retour.
- Recherchez l’outil Set Subnetwork Definition (Configurer la définition de sous-réseau) et ouvrez-le.
Vous pouvez utiliser cet outil pour modifier les propriétés de sous-réseau d’un niveau. Cependant, dans ce didacticiel, vous ne l’utiliserez que pour réviser les propriétés existantes.
Remarque :
Pour en savoir plus sur l’outil Configurer la définition de sous-réseau, consultez la documentation.
- Pour Input Utility Network (Réseau de distribution en entrée), choisissez Water Utility Network (Réseau de distribution d’eau). Pour Domain Network (Réseau de domaine), choisissez Water (Eau). Pour Tier Name (Nom du niveau), choisissez Water Pressure (Pression de l’eau).
- Développez la section Subnetwork Trace Configuration (Configuration du traçage de sous-réseau).
Ici, vous pouvez voir la configuration du traçage pour le niveau. Les quatre premières cases à cocher déterminent si les entités associées au réseau sont également incluses dans le sous-réseau. Ainsi, vous trouverez parfois des stations (conteneurs), des regards (structures) et des vannes fermées (interruptions) dans les zones de pression, même si elles ne transportent pas d’eau directement. Ces cases à cocher déterminent également quelles entités sont sélectionnées dans un traçage de sous-réseau. Pour en savoir plus sur ces paramètres, reportez-vous à la page de documentation Configuration du traçage de sous-réseau.
La section Summaries (Synthèses) définit les résumés statistiques qui sont calculés pour chaque sous-réseau.
À chaque fois que le sous-réseau est mis à jour, ces statistiques sont calculées pour chaque entité dans le sous-réseau et mises à jour sur la ligne de sous-réseau.
- Dans la fenêtre Contents (Contenu), sous Water Network (Réseau de distribution d’eau), cliquez avec le bouton droit de la souris sur Water Pressure (Pression [eau]), puis cliquez sur Attribute Table (Table attributaire).
- Faites défiler la table complètement vers la droite pour afficher les synthèses qui ont été calculées pour les systèmes de pression dans ce réseau de distribution.
Vous pouvez accéder à ces mêmes attributs dans les fenêtres contextuelles des entités et les utiliser pour créer des tableaux de bord et des rapports.
- Fermez la table attributaire.
- Dans la fenêtre Geoprocessing (Géotraitement), faites défiler la section Condition Barriers (Interruptions conditionnelles).
Ici, vous pouvez configurer le sous-réseau de sorte que le traçage s’arrête lorsque certaines conditions de données sont remplies.
Tester les interruptions conditionnelles
Les niveaux Water (Eau) dans le réseau de distribution utilisent tous le même jeu d’interruptions conditionnelles présentées dans le module précédent. L’eau s’arrête de couler lorsqu’elle atteint une vanne fermée, une entité hors service ou une entité qui est utilisée uniquement avec la protection cathodique, comme un câble. À présent, vous allez découvrir comment la mise à jour de données affecte le traçage et vos sous-réseaux.
- Fermez la fenêtre Geoprocessing (Géotraitement) et rouvrez la fenêtre Find Subnetworks (Trouver des sous-réseaux).
- Dans la fenêtre Find Subnetworks (Trouver des sous-réseaux), dans la section Filter (Filtrer), cliquez sur l’onglet Subnetworks Table (Table de sous-réseaux). Cliquez sur Filter (Filtrer).
Conseil :
Si vous ne pouvez pas accéder à l’onglet Subnetworks Table (Table de sous-réseaux), cliquez sur le bouton Refresh (Actualiser).
- Faites défiler la vue de grille dans la partie supérieure de la fenêtre jusqu’à la liste de sous-réseaux. Cliquez avec le bouton droit de la souris sur Iso:901, puis cliquez sur Trace Subnetwork (Traçage de sous-réseau).
- Zoom sur les entités sélectionnées.
Le traçage a sélectionné des entités le long de quatre rues dans le coin nord-ouest du réseau.
La première interruption conditionnelle que vous allez tester est la suivante : les vannes fermées arrêtent un sous-réseau.
- Sur le ruban, cliquez sur l’onglet Map (Carte). Dans le groupe Navigate (Naviguer), cliquez sur Bookmarks (Géosignets), puis sur Barrier testing (Test des interruptions).
Un zoom est appliqué à la carte, sur l’intersection entre W Bauer Rd et Bonaventura Dr.
- Sur le ruban, dans le groupe Selection (Sélection), cliquez sur Clear (Effacer), puis sur Select (Sélectionner).
- Sur la carte, cliquez sur la vanne système (entité en jaune) le long de W Bauer Rd.
Actuellement, cette vanne est ouverte, ce qui signifie que l’eau peut passer. Vous voulez déterminer comment cela affecte le sous-réseau.
- Sur le ruban, dans le groupe Selection (Sélection), cliquez sur Attributes (Attributs).
La fenêtre Attributes (Attributs), qui répertorie les attributs de l’entité sélectionnée, c’est-à-dire la vanne système 1137, s’ouvre.
- Dans la partie inférieure de la fenêtre Attributes (Attributs), faites défiler les données jusqu’au champ Valve Status (Statut de la vanne). Remplacez la valeur par Closed (Fermée).
- Cliquez sur Apply (Appliquer) ou assurez-vous que la case à cocher Auto Apply (Appliquer automatiquement) est sélectionnée.
- Sur la carte, cliquez sur une zone vierge afin de désélectionner l’entité.
La couleur du symbole passe du jaune au rouge pour indiquer que la vanne est maintenant fermée et qu’elle arrêtera le flux d’eau.
Comme vous avez mis à jour un attribut de réseau (le statut de la vanne), vous devez mettre à jour la topologie.
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Network Topology (Topologie du réseau), cliquez sur Validate (Valider).
- Rouvrez la fenêtre Find Subnetworks (Trouver des sous-réseaux). Cliquez de nouveau avec le bouton droit de la souris sur Iso:901, puis cliquez sur Trace Subnetwork (Traçage de sous-réseau).
Les entités au nord de la vanne ne sont plus sélectionnées. Le traçage s’arrête au niveau de la vanne fermée car la définition de sous-réseau indique que les dispositifs dont le statut est « fermé » doivent être traités comme des interruptions. En fermant la vanne, vous avez coupé l’unique alimentation en eau de ces entités.
À présent, vous allez voir si cette vanne se comporte de la même façon si elle est ouverte à nouveau, mais en tant que nouvelle vanne proposée.
- Cliquez avec le bouton droit de la souris sur une zone vierge sur la carte, puis cliquez sur Select Features (Sélectionner des entités).
- Cliquez de nouveau sur la vanne système 1137 pour la sélectionner et désélectionner tout le reste.
- Rouvrez la fenêtre Attributes (Attributs). Pour Valve Status (Statut de la vanne), indiquez à nouveau la valeur Open (Ouverte). Définissez la valeur Lifecycle Status (Statut du cycle de vie) sur Proposed (Proposé).
- Cliquez sur Apply (Appliquer) ou assurez-vous que la case à cocher Auto Apply (Appliquer automatiquement) est sélectionnée.
- Validez la topologie.
- Rouvrez la fenêtre Find Subnetworks (Trouver des sous-réseaux) et tracez le sous-réseau Iso:901.
Une fois encore, le traçage s’arrête au niveau de la vanne système 1137. Seules les entités dont la valeur pour Lifecycle Status (Statut du cycle de vie) est In Service (En service) ou To Be Retired (À retirer) permettent à l’eau de s’écouler.
- Sur le ruban, cliquez sur l’onglet Edit (Modifier). Dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Discard (Ignorer).
- Dans la fenêtre Discard Edits (Ignorer les mises à jour), cliquez sur Yes (Oui).
Les attributs de la vanne système 1137 qui existaient avant que vous n’effectuiez des mises à jour sont restaurés : le champ Valve Status (Statut de la vanne) a pour valeur Open (Ouverte) et le champ Lifecycle Status (Statut du cycle de vie) a pour valeur In Service (En service).
- Annuler la sélection.
- Fermez les fenêtres Find Subnetworks (Trouver des sous-réseaux) et Attributes (Attributs).
Simuler une rupture de canalisation hydraulique
L’analyse qui permet de comprendre comment isoler une zone du réseau et quel serait l’impact de cet isolement sur le réseau est une analyse couramment effectuée dans les réseaux. Dans cette dernière section, vous allez analyser un sous-réseau Pression (eau) pour simuler l’impact d’une rupture de canalisation hydraulique et la réponse à apporter.
- Si nécessaire, revenez à la localisation du géosignet Barrier testing (Test des interruptions) dans le coin nord-ouest du réseau.
Vous allez simuler l’isolement de cette partie du réseau pour assurer sa maintenance.
- Sur le ruban, cliquez sur l’onglet Utility Network. Dans le groupe Tools (Outils), cliquez sur la moitié inférieure du bouton Trace Locations (Emplacements de trace), puis cliquez sur Clear All (Effacer tout).
- Rouvrez le menu Trace Locations (Emplacements de trace) et cliquez sur Starting Points (Points de départ).
- Sur la carte, cliquez sur la ligne de canalisation hydraulique qui croise l’intersection de W Bauer Rd et de Bonaventure Dr (canalisation hydraulique 3773).
- Sur le ruban, dans le groupe Tools (Outils), cliquez sur le bouton de développement de la bibliothèque Tools (Outils).
- Cliquez sur Isolation (Isolement).
- Dans la fenêtre Geoprocessing (Géotraitement), pour Domain Network (Réseau de domaine), choisissez Water (Eau). Pour Tier (Niveau), choisissez Water Pressure (Pression [eau]).
À présent, vous devez définir des critères afin d’identifier les vannes pouvant être utilisées pour isoler cette zone.

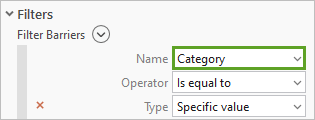

- Pour Filter Barriers (Filtres d’interruption), pour Name (Nom), choisissez Category (Catégorie).
Les catégories de réseau sont des balises utilisées pour représenter une caractéristique d’une ressource dans votre réseau. Dans le modèle hydraulique, toute entité appartenant à un type de ressource dont la catégorie de réseau est Isolation (Isolement) peut être utilisée pour isoler une zone.
- Pour Value (Valeur), choisissez Isolating (Isolement).
Les critères que vous utilisez afin d’identifier le matériel utilisé pour l’isolement varient en fonction de votre modèle et des circonstances. Dans d’autres circonstances, il peut être judicieux de ne procéder à l’isolement qu’en utilisant des vannes manœuvrables ou des canalisations pouvant être pincées.
- Cliquez sur Run (Exécuter).
Deux vannes sont sélectionnées par le traçage. Une troisième vanne est éligible dans la zone, mais elle n’est pas sélectionnée car son utilisation n’est pas requise pour isoler la zone des sources de pression.
En général, ces informations sont transmises à un superviseur pour qu’il sache où envoyer ses équipes sur le terrain afin d’isoler la zone concernée. Vous allez procéder à un autre traçage pour identifier les entités affectées par cet isolement, plutôt que simplement isoler les dispositifs.
- Dans la fenêtre Geoprocessing (Géotraitement), sélectionnez la case à cocher Include Isolated Features (Inclure les entités isolées).
- Cliquez sur Run (Exécuter).
Les résultats indiquent que lorsque deux vannes sont fermées, la pression de l’eau se détériore pour cinq clients, pendant la durée de la réparation.
Il est d’usage de transmettre ces informations à un représentant du service client pour qu’il puisse informer les clients de la coupure et du temps de rétablissement prévu.
Dans cette section, vous avez simulé une rupture de canalisation hydraulique. Vous avez utilisé l’outil Traçage pour rechercher les vannes à fermer afin d’isoler la rupture et pour identifier les clients concernés par cet isolement.
Dans ce didacticiel, vous avez procédé à la configuration de votre réseau de distribution avec des sous-réseaux. Vous avez défini de nouveaux contrôleurs de sous-réseaux pour un sous-réseau existant et pour un nouveau sous-réseau. Vous avez analysé le réseau en exécutant divers traçages de sous-réseau et en testant des entités d’interruption. Vous avez découvert l’utilité de différents niveaux dans un réseau de distribution d’eau et appris à modifier leurs définitions en fonction de vos besoins. Enfin, vous avez simulé une rupture de canalisation hydraulique.
Dans ArcGIS Utility Network, les sous-réseaux vous permettent d’organiser et d’analyser vos données plus efficacement. Maintenant que vous vous êtes familiarisé avec les sous-réseaux et leur fonctionnement, passez au didacticiel suivant de la série : Mettre à jour et valider les sous-réseaux. Pour en savoir plus sur les sous-réseaux dans d’autres secteurs industriels (électricité ou gaz, par exemple), vous pouvez consulter d’autres ressources dans la série de didacticiels Analyse et traçage avec ArcGIS Utility Network.
