Preparar la escena y los edificios

En primer lugar preparará la escena 3D en ArcGIS Pro. Usará una escena 3D preexistente que represente el centro de la ciudad de Róterdam, agregará los edificios de De Zalmhaven complejo a él y ajustará la configuración de la escena para que esté lista para compartirla con su público. El resultado tendrá el aspecto de la siguiente imagen de ejemplo (el complejo De Zalmhaven aparece en tonos grises oscuros).

Vista de resultados finales

Nota:

Es cada vez más común que los gobiernos municipales mantengan una escena 3D que representa el estado actual de su ciudad. Esa escena puede ser utilizada por varias partes, por ejemplo, arquitectura y construcción, como telón de fondo para sus nuevos proyectos. El gobierno municipal también puede usar la escena para la planificación urbana y la evaluación de nuevos proyectos de desarrollo.

Descargar los datos y crear una escena 3D

En primer lugar, descargará los datos BIM que representan el complejo De Zalmhave. A continuación, abrirá ArcGIS Pro y cargará una escena web 3D que representa el centro de la ciudad de Róterdam.

  1. Descargue la carpeta comprimida De_Zalmhaven_complex_for_sharing.zip en su equipo.
    Nota:

    Dependiendo de su navegador web, puede que se le pida que elija una ubicación de archivo antes de iniciar la descarga. La mayoría de los navegadores descargan los archivos de manera predeterminada en la carpeta Descargas del equipo.

  2. Localice el archivo De_Zalmhaven_complex.zip, haga clic con el botón derecho en él y extraiga el contenido en la ubicación que desee, por ejemplo, la carpeta Documentos.

    A continuación, abra ArcGIS Pro.

  3. Inicie ArcGIS Pro. Si se le pide, inicie sesión en su cuenta con licencia de ArcGIS.
    Nota:

    Si no tiene una cuenta de organización, consulte las opciones de acceso a software.

  4. En Nuevo proyecto, haga clic en Comenzar sin ninguna plantilla.

    Comenzar sin una opción de plantilla

    Ahora abrirá una escena web que represente el centro de la ciudad de Róterdam en ArcGIS Pro.

  5. En la cinta, en la pestaña Vista, en el grupo Ventanas, haga clic en Panel Catálogo.

    Botón del panel Catálogo

  6. En el panel Catálogo, haga clic en Portal y en ArcGIS Online. En el cuadro de búsqueda, escriba Rotterdam City Center owner:Learn_ArcGIS y pulse Intro.

    Elija Portal y ArcGIS Online.

  7. En la lista de resultados, haga clic con el botón derecho en la escena web Rotterdam City Center y seleccione Agregar y abrir.

    Opción Agregar y abrir

    Tras unos momentos, aparece la escena 3D.

    Escena inicial

    La utilizará como telón de fondo para los edificios del complejo De Zalmhaven.

    Nota:

    También puede ver esa escena web en su navegador web, donde estará accesible para todo el mundo. Para aprender a crear estas escenas, consulte Crear una escena web para facilitar la planificación de la construcción.

  8. En el panel Contenido, revise las capas que componen la escena Rotterdam City Center.

    Panel Contenido inicial

    Además del mapa base y las capas de suelo, la escena incluye varias capas de entidades, como Buildings, Bridges y Trees. Explorará la escena para familiarizarse con ella.

  9. En la escena, encima de la rueda del Navegador, haga clic en el botón Mostrar control total.

    Botón Mostrar control total

    La rueda del Navegador se expande para incluir la funcionalidad de navegación 3D.

  10. Utilice la rueda central del Navegador para inclinar y rotar la escena.

    También puede utilizar la rueda del ratón para acercarse o alejarse; también puede usar el botón izquierdo del ratón para arrastrar y desplazar.

    Rueda de navegación central

    Sugerencia:

    Para obtener más información sobre las opciones de navegación 3D, consulte Navegación en 3D.

  11. Acérquese y desplácese por la escena para observarla.

    Las distintas capas se combinan para crear un paisaje urbano atractivo e informativo. Ahora guardará el proyecto en la misma carpeta en la que están almacenados los datos BIM.

  12. En la barra de acceso rápido, haga clic en Guardar.

    Botón Guardar

  13. En la ventana Guardar proyecto como, vaya a la carpeta extraída de De_Zalmhaven_complex_for_sharing y selecciónela. Haga clic en Guardar.

    Ventana Guardar proyecto como

En esta sección, ha descargado datos BIM, ha abierto una escena web 3D en ArcGIS Pro y ha guardado el proyecto.

Agregar modelos digitales de edificio a la escena

El complejo De Zalmhaven planificado contiene dos edificios, uno de gran altura y otro de media altura. Ahora agregará a la escena los modelos digitales que representan estos edificio.

Nota:

Un modelo digital suele crearse en un formato nativo, como Revit, Vectorworks o Allplan con el software BIM. ArcGIS admite los formatos de intercambio Revit e IFC. A continuación, el modelo digital se importa como un espacio de trabajo donde se representa como un conjunto de datasets y clases de entidades. Para más información sobre el espacio de trabajo BIM, consulte Archivos BIM como un espacio de trabajo BIM.

En este tutorial, los dos edificios están en formato IFC.

  1. En el panel Catálogo, haga clic en la pestaña Proyecto. Expanda Carpetas > De_Zalmhaven_complex_for_sharing > Digital_models.

    Expanda las carpetas a Digital_models.

    Nota:

    Si no se muestra la carpeta Digital_Models, haga clic con el botón derecho en De_Zalmhaven_complex_for_sharing y elija Refrescar.

  2. Pulse la tecla Mayús y haga clic en ZHA-B-BWK-C-HR-R18.ifc y ZHA-B-BWK-C-MR-R18.ifc para seleccionarlos. Haga clic con el botón derecho en Agregar al mapa actual.

    Opción Agregar al mapa actual

    Tras unos momentos, los dos edificios aparecen en la escena.

    Edificios agregados a la escena

    Los modelos digitales de edificios se agregan como capas de edificios. Ya se han georreferenciado, por lo que aparecen en la ubicación correcta en la escena.

    Nota:

    Puede aprender a georreferenciar datos BIM en Geolocalizar un modelo de edificio digital 3D.

  3. En el panel Contenido, haga clic con el botón derecho en la capa de edificios ZHA-B-BWK-C-MR-R18 y elija Zoom a capa.

    Opción de menú Zoom a capa

    La cámara de la escena se acerca al edificio de media altura.

  4. Aléjese, realice un desplazamiento panorámico y rote hasta que obtenga una buena vista del complejo De Zalmhaven, como se muestra en la siguiente imagen de ejemplo.

    Vista acercada de los edificios

En esta sección, ha agregado los edificios De Zalmhaven a la escena.

Ocultar edificios antiguos de la escena

Ahora modificará la escena para mostrar los dos edificios de la forma óptima para su público. En la ubicación del futuro complejo De Zalmhaven, puede percibir se muestran actualmente dos edificios antiguos. Ocultará los edificios antiguos para dejar espacio para los nuevos.

  1. Revise la escena e identifique los dos edificios grises que compiten por el mismo espacio que De Zalmhaven complejo.

    Edificios antiguos

    A continuación, debe encontrar los Id. de estos dos edificios antiguos.

  2. Haga clic en el primer edificio antiguo para visualizar su elemento emergente de información y escriba su valor de ObjectID (137392) para usarlo más tarde.

    Primer edificio antiguo y su elemento emergente

    Nota:

    Si el elemento emergente no se muestra, en la cinta, en la pestaña Mapa, en el grupo Navegar, expanda la flecha desplegable Explorar y asegúrese de que la opción Capa superior esté seleccionada.

    Opción Capa superior

  3. Cierre la ventana emergente.
  4. Del mismo modo, obtenga el valor ObjectID del segundo edificio (136753) y cierre el elemento emergente.

    Segundo edificio antiguo y su elemento emergente

    Nota:

    Si es necesario, puede rotar la escena para ver mejor ese segundo edificio antiguo.

    A continuación, preparará una consulta con los Id. de ambos edificios para excluirlos de la visualización.

  5. En el panel Contenido, haga clic con el botón derecho en la capa Buildings y haga clic en Propiedades.

    Opción de menú Propiedades

  6. En la ventana Propiedades de capa: Buildings, elija Consulta de definición y haga clic en Nueva consulta de definición.

    Botón Nueva consulta de definición

  7. En Consulta 1, haga la consulta Donde OBJECTID no contiene los valores 137392, 136753.

    Haga la consulta Donde OBJECTID no contiene los valores 137392, 136753.

  8. Haga clic en Aplicar y haga clic en Aceptar.

    La capa Edificios se refresca y se vuelve a dibujar sin los dos edificios antiguos.

    Escena con los edificios antiguos ocultos

    Nota:

    Los dos edificios solo se quitan de la vista en su proyecto de ArcGIS Pro. No se eliminan de la escena web original.

  9. Pulse Ctrl+S para guardar el proyecto.

En esta sección, ha eliminado dos edificios antiguos de la escena.

Cambiar la visibilidad de las capas de entidades

Ahora personalizará el aspecto de las capas de edificios De Zalmhaven. En primer lugar, les cambiará el nombre.

  1. En el panel Contenido, seleccione la capa ZHA-B-BWK-C-MR-R18 y vuelva a hacer clic en ella para editarla. Escriba De Zalmhaven mid-rise.
  2. Del mismo modo, cambie el nombre de la capa ZHA-B-BWK-C-HR-R18 a De Zalmhaven high-rise.

    Edificios renombrados

    Explorará la estructura de las capas de edificios.

  3. En el panel Contenido, haga clic en la flecha situada junto a la capa Zalmhaven mid-rise para expandirla.

    Expanda la capa Zalmhaven mid-rise.

    El modelo digital se organiza en varias disciplinas: Architectural, Electrical, Mechanical, Piping y Structural, actualmente desactivado. También hay una capa ExteriorShell, que está activada por defecto.

  4. Expanda algunas de las disciplinas para explorarlas.

    Cada disciplina está compuesta por categorías. Por ejemplo, la disciplina Architectural contiene categorías como Chimneys, Columns, Coverings y Doors.

    Categorías arquitectónicas

    Nota:

    Para obtener más información sobre las capas de disciplina, categoría y capa exterior, consulte Trabajar con una capa de edificio.

  5. Si lo desea, active y desactive algunas de las capas de disciplina y categoría de media altura y observe el efecto en la escena.
  6. En De Zalmhaven mid-rise, desactive la ExteriorShell y active todas las disciplinas.

    ExteriorShell desactivado y Disciplinas activadas

    Tras unos momentos, en la escena, el edificio medio se vuelve a dibujar con muchos más detalles de construcción.

  7. En el panel Contenido, haga clic en la flecha situada junto a Zalmhaven mid-rise para contraer la leyenda.
  8. Del mismo modo, expanda la capa De Zalmhaven high-rise, desactive ExteriorShell y active todas las disciplinas. Deje la capa De Zalmhaven high-rise expandida.
  9. Explore la escena y observe cómo los dos edificios del complejo De Zalmhaven se integran sin problemas con el resto de la escena.

    Edificios con todas las disciplinas activadas

En esta sección, ha personalizado la visualización de los modelos de edificios digitales y ha cambiado la visibilidad de sus capas de categorías y disciplinas.

Personalizar los marcadores

A continuación, personalizará los marcadores de la escena para ayudar al público a navegar a las vistas relevantes del complejo De Zalmhaven.

  1. En la cinta, en la pestaña Mapa, en el grupo Navegar, haga clic en Marcadores y elija el marcador Vista general.

    Marcador de vista general

    La cámara navega hasta la vista marcada.

  2. Del mismo modo, vaya a las otras dos vistas con marcadores.

    Puede ver que los marcadores Noordereiland no son relevantes para el proyecto De Zalmhaven. Los eliminará.

  3. En la cinta, en la pestaña Mapa, haga clic en Marcadores, haga clic con el botón derecho en el marcador Noordereiland y elija Eliminar marcador.

    Opción Eliminar marcador

  4. Del mismo modo, elimine el marcador Noordereiland Underground.

    Ahora creará marcadores centrándose en el proyecto del complejo De Zalmhaven.

  5. En la escena, aplique zoom, desplácese panorámicamente, rote e incline para obtener una vista similar a la de la siguiente imagen de ejemplo.

    Vista para la diapositiva del complejo De Zalmhaven

  6. Cuando haya terminado, en la cinta, en la pestaña Mapa, haga clic en Marcadores y elija Nuevo marcador.

    Opción Nuevo marcador

  7. En la ventana Crear marcador, en Nombre, escriba De Zalmhaven complex. En Descripción, escriba Vista general del proyecto de desarrollo De Zalmhaven.

    Ventana Crear marcador

  8. Haga clic en Aceptar.

    Creará un segundo marcador, pero esta vez mostrará una vista subterránea del De Zalmhaven complejo.

  9. Arrastre la rueda del navegador central hacia arriba para ir bajo tierra. Desplácese y haga zoom para mostrar una vista clara del subsuelo del complejo De Zalmhave, como en la siguiente imagen de ejemplo.

    Vista subterránea

  10. Cree un marcador denominado De Zalmhaven underground y descríbalo como De Zalmhaven complex foundation.

    Ahora tiene tres marcadores que son relevantes para los objetivos de su escena.

  11. Pruebe los marcadores haciendo clic en ellos y navegando a sus vistas correspondientes.
  12. Haga clic en el marcador De Zalmhaven complex para continuar con el tutorial con una buena vista sobre el terreno de los edificios.
  13. Pulse Ctrl+S para guardar el proyecto.

En esta sección, ha eliminado dos marcadores antiguos y ha creado dos nuevos marcadores centrados en el complejo De Zalmhaven.

Agregar una capa de edificios a una escena

Ahora definirá un filtro de edificio para ayudar a visualizar la estructura básica del De Zalmhaven high-rise. Un filtro de edificio es una vista predefinida de una capa de edificios donde solo se muestran elementos específicos.

  1. En el panel Contenido, haga clic en la capa De Zalmhaven high-rise para seleccionarla.

    Capa High-rise seleccionada

  2. En la cinta, en la pestaña Datos BIM, en el grupo Filtro, haga clic en Actualizar valores de filtro.

    Botón Actualizar valores de filtro

    Tras unos momentos, el botón Filtro de edificios se activa.

  3. Haga clic en Filtro de edificios y elija Nuevo filtro.

    Botón Nuevo filtro

  4. En el panel Filtro de edificio - De Zalmhaven high-rise, en la pestaña General, introduzca los siguientes valores para el parámetro:
    • En Nombre, escriba Estructura de los cimientos.
    • En Descripción, escriba Este filtro muestra la estructura de los cimientos del edificio de gran altura del complejo De Zalmhaven.
    • En Tipo de filtro, acepte los valores predeterminados, ya que, en este caso, no necesita ninguna categoría adicional.

    Campos Nombre de filtro del edificio y Descripción

    Limitará la visualización del filtro para que solo muestre determinados elementos de categoría del edificio de gran altura.

  5. Haga clic en la pestaña Configuración y clic en la flecha situada junto a Bloque de filtros para expandirlo.

    Pestaña Configuración

  6. En Tipos, elija Categoría.

    En Valores, aparece una lista de todas las capas de categoría.

  7. En la lista de Valores, active las casillas de columna, cimentación y pilote.

    Active las casillas de columna, cimentación y pilote.

    La escena se actualiza para mostrar solo los elementos de la categoría columna, cimentación y pilote para el edificio de gran altura. Estos elementos son relevantes para la estructura de la base.

    A continuación, dado que el filtro que está creando se centra en la base del edificio, limitará la visualización a las plantas más bajas.

  8. En Tipos, elija BldgLevel.

    En Valores, todos los niveles del edificio aparecen desde la planta baja (00) hasta el piso 62 (en esta capa de edificio, los nombres de las plantas están escritos en holandés).

  9. En la lista Valores, active las casillas de las plantas 00, 00a y 01.

    Active las casillas correspondientes a las plantas 00, 00a y 01.

    La escena se actualiza y muestra solo las plantas más bajas de la estructura de los edificios.

  10. En la escena, acérquese, gire y desplácese para observar la estructura de la base de gran altura desde arriba.

    Base desde arriba

  11. En la cinta, en la pestaña Mapa, haga clic en Marcadores y elija De Zalmhaven underground.

    La escena se actualiza para mostrar las bases de los edificios subterráneos.

  12. Acérquese a la base del edificio de gran altura y explórela.

    Base de abajo

  13. En la cinta, en la pestaña Mapa, haga clic en Marcadores y elija De Zalmhaven complex.

    La escena se actualiza para mostrar el complejo De Zalmhaven desde arriba.

  14. Cierre el panel Filtro de edificio - De Zalmhaven para edificios de gran altura.

    Una vez definido el filtro, puede desactivarlo o activarlo.

  15. En la cinta, en la pestaña Datos BIM, haga clic en Filtro de edificio.

    El filtro Estructura de la base se resalta en azul y tiene una marca de verificación verde, lo que indica que está activado.

    Filtro activado

    Nota:

    Cuando se activa el filtro, la escena solo mostrará los elementos que ha seleccionado para ese edificio, también si todas las disciplinas y categorías están activadas en el panel Contenido.

  16. Haga clic en Estructura de la base para desactivar el filtro.

    En la escena, el edificio de gran altura se actualiza a su visualización completa.

  17. Si lo desea, vuelva a activar y desactivar el filtro.
  18. Si lo desea, puede crear un filtro similar para el edificio De Zalmhaven mid-rise.
  19. Pulse Ctrl+S para guardar el proyecto.

En esta sección ha creado un filtro de edificio para el edificio De Zalmhaven high-rise. Su escena ya está listo para compartirla. A continuación, conocerá dos opciones de uso compartido diferentes y cómo elegirlas.

Elija la opción de uso compartido adecuada

La escena que ha construido, integrando el complejo De Zalmhaven planificado en el paisaje urbano de Róterdam solo existe en su equipo, como proyecto ArcGIS Pro. Ahora lo compartirá como escena web en ArcGIS Online para que esté disponible para un público más amplio. Dado que todas las capas de la escena original (Buildings, Bridges, Trees, etc.) ya están alojadas en ArcGIS Online, no tendrá que volver a publicarlas. Los únicos elementos nuevos que se deben compartir son las capas de edificios De Zalmhaven y el contenedor de escenas global que guardará como una escena web nueva.

Aprenderá a compartir capas de edificios en ArcGIS Online utilizando dos métodos posibles: puede crear capas de escena web a partir de paquetes de capas de escena o desde capas de entidades asociadas. Los dos métodos difieren en las funcionalidades que ofrecen, así como el número de créditos que utilizan, como se muestra en la siguiente tabla.

Capas de escena web de paquetes de capas de escenasCapas de escenas web con capas de entidades asociadas

Visualizar los edificios (Explorador de edificios)

Elementos emergentes

Filtros predefinidos

Editar la geometría o los atributos de los edificios

No

Buscar funcionalidades

No

Uso de créditos

Minimiza el uso de créditos

Utiliza más créditos

El primer método crea paquetes de capas de escenas en su equipo y los publica en ArcGIS Online. Esto ahorra el coste de créditos de realizar la creación de datos en ArcGIS Online. El segundo método genera capas de escena a partir de capas de entidades asociadas que se crean directamente en ArcGIS Online. Para obtener más información sobre el uso de créditos en ArcGIS Online, consulte Entender los créditos en ArcGIS Online.

En el resto del tutorial, usará los dos métodos de uso compartido sucesivamente para crear dos escenas web. Entenderá qué circunstancias elegirá un método antes del otro y conocerá ambos flujos de trabajo en detalle.


Compartir una capa de escena 3D en línea

En este primer escenario para compartir, usted es el responsable de datos de la empresa de arquitectura que diseña el complejo De Zalmhaven. Quiere compartir la escena web con la comunidad de Róterdam y el público en general para que puedan visualizar mejor la próxima construcción en su contexto urbano. Desea que la escena web tenga las siguientes capacidades:

  • Ofrecen una visualización general de los dos edificios dentro del contexto urbano más amplio.
  • Permita una exploración detallada de las disciplinas y categorías de los edificios, así como los niveles de construcción.
  • Contener un filtro para visualizar los cimientos del edificio.

El primer método de uso compartido (capas de escena web de paquetes de capas de escena) ofrece todas estas capacidades, de modo que la elegirá, ya que también le permite minimizar el uso de créditos.

Preparar la escena para compartir

En primer lugar, se asegurará de que las capas y la vista estén configuradas como quiera publicarlas. A continuación, facilitará información esencial sobre la escena web.

  1. Si es necesario, en el panel Contenido, expanda las capas De Zalmhaven high-rise y De Zalmhaven mid-rise y asegúrese de que, para las dos capas, ExteriorShell esté desactivada y todas las disciplinas estén activadas.
  2. En la cinta, en la pestaña Mapa, haga clic en Marcadores y seleccione el marcador Complejo De Zalmhaven.

    A continuación, introducirá la información de la nueva escena web.

  3. En la cinta, en la pestaña Compartir, en el grupo Compartir como, haga clic en Escena web.

    Botón Escena web

    Aparece el panel Compartir como escena web.

  4. En el panel Compartir como escena web, en Nombre, escriba De Zalmhaven Róterdam y agregue sus iniciales, por ejemplo, De Zalmhaven Róterdam YN.
    Nota:

    Al crear la escena web, asegúrese de que el nombre de esta y los nombres de sus componentes sean únicos en su organización. Agregar sus iniciales al final de un nombre de escena garantiza que otras personas de su organización también puedan completar este tutorial.

  5. En Resumen, escriba o copie y pegue Escena 3D que muestra el proyecto del complejo De Zalmhaven en el centro de la ciudad de Róterdam. Construido como parte del tutorial: Compartir modelos de edificios digitales en una escena web 3D.
  6. En Etiquetas, acepte las pestañas actuales.

    Las etiquetas proceden de la escena original de Rotterdam City Center.

    Panel Compartir como escena web.

  7. En Ubicación, en Carpeta, acepte el valor predeterminado y elija una carpeta de destino en su cuenta de ArcGIS Online o cree una nueva.
  8. En Compartir con, marque Todos.

    Marque la casilla Todos.

    Esto hará que la escena web esté disponible públicamente sin restricciones. Esta es la opción adecuada para compartir la escena con la comunidad de Róterdam en general.

En esta sección, ha configurado la escena para compartir y facilitar información esencial sobre la escena web. Continuará con el proceso de uso compartido en la siguiente sección.

Configurar las capas de escena web y compartir la escena

Ahora configurará las capas de escena web y publicará la escena en ArcGIS Online.

  1. En el panel Compartir como escena web, haga clic en la pestaña Contenido.

    Pestaña Contenido

    Aparece una lista que muestra todos los elementos que se deben crear para compartir la escena en línea.

    Lista de capas para compartir

    Nota:

    En caso necesario, contraiga algunos de los elementos de la lista para ocultar las distintas disciplinas y categorías de edificios.

    ArcGIS Pro identificó automáticamente las capas en la escena que están almacenadas actualmente en su equipo de escritorio y deben publicarse en ArcGIS Online:

    • El primer elemento, De_Zalmhaven_Rotterdam, es el contenedor global de la escena web.
    • Los dos elementos De_Zalmhaven_Rotterdam_WSL1 representarán juntos la capa de edificios de media altura.
    • Los dos elementos De_Zalmhaven_Rotterdam_WSL2 representarán juntos la capa de edificios de gran altura.

    El resto de capas (Puentes, Árboles, etc.) ya existen en ArcGIS Online y no es necesario volver a publicarlos.

    Ahora configurará las capas para asegurarse de que usan el primer método de uso compartido (capas de escena web de paquetes de capas de escena).

  2. Señale la primera ocurrencia de De_Zalmhaven_Rotterdam_WSL1.

    Un elemento emergente indica que esta será una capa de escena web.

    Ventana emergente de capa de escena web

  3. Pase el cursor por encima de la segunda ocurrencia de De_Zalmhaven_Rotterdam_WSL1.

    Un elemento emergente indica que esta será una capa de entidades web.

    Ventana emergente Capa de entidades web

    Actualmente, tanto la capa de escena web como la capa de entidades web se crearán en ArcGIS Online para representar las De Zalmhaven mid-rise en la escena.

    Cambiará las configuraciones de capa para crear todo el contenido posible en su equipo y compartirá solo el paquete de capas de escena resultante en ArcGIS Online.

  4. En la pestaña Contenido, haga clic en la capa de escena web De_Zalmhaven_Rotterdam_WSL1 para seleccionarla y haga clic en el botón Configurar propiedades de capa web.

    Botón Configurar propiedades de capa web

  5. En el panel Configurar De_Zalmhaven_Rotterdam_WSL1, haga clic en Configuración.

    Pestaña Configuración

  6. Para Almacenamiento en caché, elija Almacenar en caché localmente y acepte el valor predeterminado de Ubicación de caché temporal.

    Opción Almacenar en caché localmente

    El paquete de capas de escena se creará en esta carpeta local. Aparece el mensaje Se ha eliminado la capa de entidades web asociada.

  7. Haga clic en el botón Atrás.

    Botón Atrás

  8. En la lista Contenido, señale la segunda ocurrencia de De_Zalmhaven_Rotterdam_WSL1.

    Ventana emergente Paquete de capas de escena

    El elemento emergente indica que esta ahora será un paquete de capas de escena (no una capa de entidades web).

  9. Repita el mismo cambio de configuración para la escena web De_Zalmhaven_Rotterdam_WSL2, para que también utilice la opción Almacenar en caché localmente.
  10. Compruebe los iconos o ventanas emergentes de los elementos enumerados para asegurarse de que el contenido enumerado es solo capas de escena web y paquetes de capas de escena.

    Lista de capas almacenadas en caché localmente

    Ahora analizará la escena web para comprobar que no quedan problemas que tenga que solucionar.

  11. En el panel Compartir como escena web, en Finalizar uso compartido, haga clic en Analizar.

    Botón Analizar

    Aparece la pestaña Mensajes. Solucione los errores enumerados allí y revise las advertencias.

    Nota:

    En este tutorial recibirá varias advertencias que indican que las clases de entidad de edificios vacías se eliminarán. Esto significa que algunas categorías de edificios no tienen datos y no se publicarán. Esta advertencia se puede ignorar.

    Ahora está a punto para publicar la escena web en ArcGIS Online.

    Nota:

    Esta operación consume créditos y puede tardar 10 minutos o más, ya que se prepararán y compartirán muchos datos. Si lo prefiere, puede leer los siguientes pasos y continuar con el tutorial en la sección Ver la escena web con esta escena ya creada.

  12. En Finalizar uso compartido, haga clic en Compartir.

    Botón Compartir

  13. Si lo desea, en Finalizar uso compartido, haga clic en Trabajos para supervisar el progreso con más detalle.

    Botón Empleos

    Aparece el panel Estado del trabajo, en que muestran las capas que se están procesando actualmente.

    Una vez completado el proceso, en el panel Compartir como escena web aparece un cuadro de mensaje verde que le informa de que la escena web se ha compartido correctamente.

    El cuadro verde se ha compartido correctamente

  14. Pulse Ctrl+S para guardar el proyecto.

En esta sección, ha publicado la escena en ArcGIS Online utilizando el primer método de uso compartido (capas de escena web de paquetes de capas de escenas).

Ver la escena web

Ahora que la escena Zalmhaven Rotterdam se ha publicado en ArcGIS Online, la inspeccionará.

  1. En el cuadro de mensaje, haga clic en el vínculo Administrar la escena web para abrir la escena web en un navegador web.

    Vincular a una escena

    Nota:

    Si en su lugar desea explorar la escena ya preparada, vaya a su página de elementos.

    La página de elemento de la escena web aparece en el navegador web predeterminado. Muestra toda la información sobre la escena, incluida la lista de capas que incluye.

  2. Haga clic en Abrir en Scene Viewer.

    Botón Abrir en Scene Viewer

    Aparece la escena web. Es similar en contenido y aspecto a la escena que creó en ArcGIS Pro y se establece en la última posición de la cámara que había elegido en ArcGIS Pro.

    Escena web inicial

  3. Explore la escena web.
    Nota:

    Utilice el botón de la rueda del ratón para acercarse, haga clic con el botón izquierdo del ratón y arrastre para desplazarse, y haga clic con el botón derecho del ratón y arrastre para girar e inclinar.

    También puede utilizar los botones de navegación situados debajo del botón Inicio para lograr los mismos movimientos.

  4. Señale la cinta de la parte inferior de la escena y haga clic en las tres diapositivas una después de la otra.

    Diapositivas

    La cámara navega suavemente de una vista a otra. Las diapositivas se corresponden con los marcadores que preparó en ArcGIS Pro.

En esta sección ha explorado la escena web.

Explorar las capas de edificios con Explorador de edificios

Ahora explorará los edificios De Zalmhaven utilizando el Explorador de edificios.

  1. Si es necesario, haga clic en la diapositiva Complejo De Zalmhaven para volver a la vista principal de los edificios.
  2. En la barra de herramientas lateral, haga clic en el botón Explorador de edificios.

    Botón Explorador de edificios

    Aparece el panel Explorador de edificios.

  3. En el panel Explorador de edificios, expanda la lista desplegable y elija el edificio De Zalmhaven mid-rise.

    Lista desplegable del explorador de edificios

    La vista se acerca al edificio.

  4. En la escena, si es necesario, aléjese, desplácese panorámicamenet y gire para tener una buena vista del edificio de media altura.
  5. En el panel Explorador de edificios, en el Selector de nivel, haga clic en el segundo nivel de la parte superior para seleccionarlo.

    Nivel 30 en el selector de nivel

    El nivel superior aparece en gris oscuro. Para el contexto agregado, los otros niveles aparecen en gris claro semitransparente.

    Vista del nivel 30

  6. Junto al Selector de Nivel, haga clic repetidamente en el botón hacia abajo para ver cada nivel.

    Botón hacia abajo

  7. En Disciplinas y categorías, active o desactive algunas disciplinas y categorías y siga explorando los distintos niveles del edificio.

    Active o desactive algunas disciplinas y categorías.

  8. Junto al selector de edificios, haga clic en Borrar nivel para volver a visualizar todos los niveles.

    Botón Borrar nivel

    También puede obtener más información sobre cada elemento del edificio.

  9. En la escena, haga clic en cualquier elemento de la media altura para seleccionarlo.

    Elemento de apertura seleccionado

    Aparece una ventana emergente informativo que contiene todas las propiedades del elemento. En el ejemplo, la categoría es OpeningElement y este elemento posiblemente alojará una ventana.

    Ventana emergente de un elemento de apertura

  10. Si lo desea, siga explorando diversas combinaciones de disciplinas y categorías de todo el edificio y haga clic en diversos elementos de construcción.
  11. En el panel Explorador de edificios, expanda la lista desplegable y seleccione el edificio De Zalmhaven high-rise.
  12. Explore diversos niveles, disciplinas y categorías del De Zalmhaven high-rise.
  13. Si es necesario, vuelva a activar todos los niveles, disciplinas y categorías de ambos edificios.
    Nota:

    Puede consultar más información sobre el Explorador de edificios en la documentación Explorar capas de escena de edificios.

Usar el filtro de edificio

Ahora usará el filtro que incluyó en la escena para comprender mejor los cimientos del edificio de gran altura.

  1. Si es necesario, en la barra de herramientas lateral, haga clic en el botón Explorador de edificios.
  2. Si es necesario, en el panel Explorador de edificios, en la lista desplegable, seleccione el edificio De Zalmhaven high-rise.
  3. Haga clic en el botón de opciones para mostrar la lista de filtros y elija Estructura de la base.

    Filtro de estructura de la base activado.

    En la escena, el edificio de gran altura se actualiza y muestra solo los elementos de la estructura de la base.

  4. Si lo desea, puede rotar, aplicar zoom y desplazarse en modo panorámico para explorar la estructura de la base.
  5. En el Explorador de edificios, haga clic en el botón de opciones y elija la opción en blanco para desactivar el filtro.

    En la escena, el edificio de gran altura se actualiza a su visualización completa.

  6. Si lo desea, active el filtro de Estructura de la base para el edificio de altura media si lo creó anteriormente en el flujo de trabajo.
    Nota:

    Más información sobre otras Scene Viewer herramientas y opciones, por ejemplo, Medir, Dividir, Ver perfil de elevación y Luz del día, en la documentación de Introducción Scene Viewer.

Ha aplicado el primer método de uso compartido (capas de escena web de paquetes de capas de escena) para crear una escena web 3D que muestra el complejo De Zalmhaven en su contexto urbano más amplio. Después ha inspeccionado la escena en ArcGIS Online. Este método de uso compartido permite una visualización y una capacidad de exploración atractivas, minimizando al mismo tiempo el uso de créditos. Es muy adecuado para escenas web de uso público. A continuación, creará una escena web usando el segundo método de uso compartido.


Compartir una escena 3D con funciones de búsqueda

En este segundo escenario de uso compartido, es responsable de datos de la ciudad de Róterdam. Quiere compartir la escena web con los inspectores de la ciudad que necesitan comparar varios elementos de los modelos digitales de De Zalmhaven con los esquemas enviados por el contratista. Desea que la escena web tenga las siguientes capacidades:

  • Ofrecen una visualización general de los dos edificios dentro del contexto urbano más amplio.
  • Permita una exploración detallada de las disciplinas y categorías de los edificios, así como los niveles de construcción.
  • Contener un filtro para visualizar los cimientos del edificio.
  • Habilitar la búsqueda en elementos de construcción específicos.

La última capacidad requiere el uso del segundo método de uso compartido (capas de escenas web de capas de entidades asociadas), por lo que esta es la que elegirá.

Preparar la escena para compartir

En primer lugar, se asegurará de que las capas y la vista estén configuradas como quiera publicarlas. A continuación, facilitará información esencial sobre la escena web.

  1. En ArcGIS Pro, en el panel Contenido, asegúrese de que las dos capas de edificios De Zalmhaven tengan ExteriorShell desactivada y que todas las disciplinas estén activadas.
  2. Establezca la escena en el marcador Complejo De Zalmhaven.

    A continuación, introducirá la información de la nueva escena web.

  3. Cierre el panel Compartir como escena web.

    De este modo, se asegurará de no mantener ninguna de las configuraciones del primer escenario de uso compartido.

  4. En la cinta, en la pestaña Compartir, en el grupo Compartir como, haga clic en Escena web.

    Aparece el panel Compartir como escena web.

  5. En el panel Compartir como escena web, en Nombre, escriba De Zalmhaven Róterdam para inspectores y agregue sus iniciales, por ejemplo, De Zalmhaven Róterdam para inspectores YN.
  6. En Resumen, escriba Escena 3D que muestra el proyecto del complejo De Zalmhaven en el centro de la ciudad de Róterdam. Incluye capacidades de búsqueda de capas, así como varias opciones de visualización. Construido como parte del tutorial: Compartir modelos de edificios digitales en una escena web 3D.
  7. En Etiquetas, acepte las pestañas actuales.

    Panel Compartir como escena web

  8. En Ubicación, en Carpeta, acepte el valor predeterminado y elija una carpeta de destino en su cuenta de ArcGIS Online o cree una nueva.
  9. En Compartir con, active solamente su organización.

    Active la casilla de verificación de su organización.

    Esto hará que la escena web solo esté disponible para los usuarios de su organización. Es la opción adecuada en este escenario, ya que los inspectores de la ciudad serán los que usen esa escena web y esta no estará disponible para el público.

    Nota:

    Si lo desea, elija un grupo específico de la organización para restringir el acceso posterior, por ejemplo, al grupo de inspectores de la ciudad. Para obtener más información sobre el acceso en ArcGIS Online, consulte Compartir elementos.

En esta sección, ha configurado la escena para compartir y facilitar información esencial sobre la escena web. Continuará con el proceso de uso compartido en la siguiente sección.

Configurar las capas de escena web y compartir la escena

Ahora configurará las capas de escena web y publicará la escena en ArcGIS Online.

  1. En el panel Compartir como escena web, haga clic en la pestaña Contenido.

    Aparece una lista que muestra todos los elementos que se deben crear para compartir la escena en línea.

    Lista de capas para compartir

    De forma predeterminada, los valores de configuración de estas capas ya están configurados para implementarse en el segundo método de uso compartido (capas de escenas web de capas de entidades asociadas), así que en su mayoría aceptará los valores predeterminados. Sin embargo, para comprender mejor el flujo de trabajo, revisará los valores de configuración.

  2. En la pestaña Contenido, haga clic en la capa de escena web De_Zalmhaven_Rotterdam_for_inspectors_WSL1 para seleccionarla y haga clic en el botón Configurar propiedades de capa web.

    Botón Configurar propiedades de capa web

  3. En el panel Configurar De_Zalmhaven_Rotterdam_for_inspectors _WSL1, haga clic en Configuración.
  4. En Almacenamiento en caché, tenga en cuenta que Almacenar en caché en línea es la opción predeterminada. Conserve ese valor.

    Opción Almacenar en caché en línea

    Como se desea con el segundo método de uso compartido, los datos se prepararán directamente en línea, no localmente. Ello significa que se generará una capa de entidades alojada que admite capacidades de búsqueda y edición.

  5. Haga clic en Configurar propiedades de capa web.

    Botón Configurar propiedades de capa web

    Esta es la pestaña en la que puede habilitar las capacidades de edición para la capa de entidades asociada (tanto atributos como de geometría). Por ejemplo, los usuarios de la escena web se pueden habilitar para editar los edificios De Zalmhaven. Sin embargo, en este tutorial no se trata de una entidad que necesite, así que dejará estas opciones sin activar y aceptará los valores predeterminados.

    Opciones de edición

  6. Haga clic en el botón Atrás.

    Botón Atrás

  7. Señale la primera ocurrencia de De_Zalmhaven_Rotterdam_for_inspectors_WSL1.

    Un elemento emergente indica que esta será una capa de escena web.

  8. Señale la segunda ocurrencia de De_Zalmhaven_Rotterdam_for_inspectors_WSL1.

    El elemento emergente indica que esta será una capa de entidades web.

    Ventana emergente Capa de entidades web

    Una combinación de capa de escena web y capa de entidades web es lo que desea para el segundo método de uso compartido. Juntos representarán el De Zalmhaven Mid-rise en la escena web.

  9. Compruebe que De_Zalmhaven_Rotterdam_for_inspectors_WSL2 también se ha configurado de manera similar.

    Juntas, las dos capas De_Zalmhaven_Rotterdam_for_inspectors_WSL2 representarán el De Zalmhaven High-rise.

    Ahora analizará la escena web para comprobar que no quedan problemas que tenga que solucionar.

  10. En el panel Compartir como escena web, en Finalizar uso compartido, haga clic en Analizar.

    Botón Analizar

    Aparece la pestaña Mensajes. Los errores enumerados se deben solucionar. Se debe revisar cualquier advertencia. Con este método de uso compartido, no debería haber ninguno.

    Ahora está a punto para publicar la escena web en ArcGIS Online.

    Nota:

    Esta operación consume créditos y puede tardar 10 minutos o más, ya que se prepararán y compartirán muchos datos. Si lo prefiere, puede leer los siguientes pasos y continuar con el tutorial en la sección Definir las capacidades de búsqueda con esta escena ya creada.

  11. En Finalizar uso compartido, haga clic en Compartir.

    Botón Compartir

  12. Si lo desea, en Finalizar uso compartido, haga clic en Trabajos para supervisar el progreso con más detalle.

    Una vez completado el proceso de uso compartido, en el panel Compartir como escena web aparece un cuadro de mensaje verde que le informa de que la escena web se ha compartido correctamente, pero que el almacenamiento en caché en línea todavía está en curso.

    Mensaje para completar el proceso de uso compartido.

    Unos minutos después aparecerá un cuadro de mensaje verde que le informa de que el almacenamiento en caché en línea se ha realizado correctamente. La escena web ya está lista.

    Mensaje de que el proceso de almacenamiento en caché está completo.

  13. Pulse Ctrl+S para guardar el proyecto.

    En esta sección, ha publicado la escena en ArcGIS Online utilizando el segundo método de uso compartido (capas de escena web de capas de entidades asociadas).

Configurar las funciones de búsqueda

Ahora que la escena Zalmhaven Róterdam para inspectores está publicada en ArcGIS Online, debe configurar sus capacidades de búsqueda para garantizar que los inspectores de la ciudad puedan usarla para hacer su trabajo de garantía de calidad.

  1. En el cuadro de mensaje, haga clic en el vínculo Administrar la escena web para abrir la escena web en un navegador web.

    Vincular a una escena

    Nota:

    Si en su lugar desea explorar la escena ya preparada, vaya a su página de elementos. Sin embargo, no puede cambiar su configuración de búsqueda, ya que no es el propietario de la escena. La configuración de búsqueda ya se ha configurado para usted. Puede leer los siguientes pasos y continuar con el tutorial en la sección Ver la escena web y explorar las funciones de búsqueda.

  2. Si se le solicita, facilite las credenciales de ArcGIS.

    La página de elemento de la escena web aparece en el navegador web predeterminado.

  3. En la barra de herramientas azul, haga clic en el botón Configuración.

    Botón Configuración

  4. Debajo del nombre de la escena web, haga clic en la opción Escena web.

    Vínculo a escena web

  5. En Configuración de la aplicación, active la casilla Habilitar búsqueda.

    Casilla Habilitar herramienta de búsqueda

    Esto permite buscar en general en la escena y hace que el cuadro de búsqueda aparezca en ella. A continuación, definirá dos búsquedas personalizadas basadas en capas. La primero permitirá a los usuarios buscar en la capa Beams.

  6. Active la casilla de verificación Por capa y haga clic en Agregar capa.

    Botón Agregar capas

  7. Haga clic en el menú desplegable de Área del centro de ciudad para ver las opciones.

    Se pueden elegir muchas opciones, ya que la lista contiene atributos para los edificios de altura intermedia y los edificios altos. Cada una de ellas contiene los atributos que desea utilizar, Beams y Columns, por lo que debe seleccionar la correcta para que la búsqueda funcione correctamente.

  8. Desplácese hasta la parte inferior de la lista y haga clic en Beams.
    Nota:

    Observe dónde está la barra de desplazamiento y verifique que está seleccionando el atributo Beams que se encuentra cerca de la parte inferior de la lista. Esta es la correcta para el edificio alto.

    Opción correcta de Beams para un edificio alto

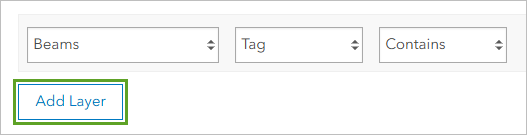

  9. Con las listas desplegables, forme la siguiente búsqueda de capas: La etiqueta Beams contiene.

    Formar la búsqueda La etiqueta Beams contiene.

    Los usuarios podrán recuperar una viga específica introduciendo su etiqueta (o Id.). Ahora agregará una segunda búsqueda de capa que habilitará la búsqueda en la capa Columns.

  10. Con las listas desplegables, forme la siguiente búsqueda de capa: La etiqueta Columns contiene.
    Nota:

    Asegúrese de usar el atributo Columns que está aproximadamente en la mitad de la lista, no el que aparece en la parte superior.

    Opción correcta de Beams para un edificio alto

    La expresión de búsqueda debe aparecer de la siguiente manera:

    Formar la búsqueda La etiqueta Columns contiene.

    Los usuarios podrán recuperar una columna específica introduciendo su etiqueta (o Id.).

  11. Haga clic en Guardar.
    Nota:

    Puede configurar opciones de búsqueda más personalizadas en función de sus necesidades.

En esta sección, ha configurado las capacidades de búsqueda personalizadas para su escena.

Ver la escena web y explorar las funciones de búsqueda

Ahora abrirá la escena web y probará las funciones de búsqueda.

  1. En la barra de herramientas azul, haga clic en Vista general y Abrir en el Visor de escenas.

    Botones Vista general y Abrir en el Visor de escenas

    Aparece la escena web.

  2. Explore la escena web.

    Escena web inicial

    A primera vista, esta segunda escena web tiene un aspecto bastante similar a la primera que publicó. Incluye las mismas capacidades de visualización 3D, las diapositivas, la herramienta Explorador de edificios y el filtro de edificio.

  3. Opcionalmente, pruebe todas estas capacidades, como hizo en la primera escena web.

    Sin embargo, lo que diferencia esta segunda escena son sus capacidades de búsqueda. Las explorará ahora. En primer lugar, elegirá el edificio en el que desea buscar y optimizará su visualización para ver mejor los resultados de búsqueda.

  4. En la barra de herramientas lateral, haga clic en Explorador de edificios.

    Botón Explorador de edificios

  5. En el panel Explorador de edificios, expanda la lista desplegable y elija De Zalmhaven high-rise.
  6. En Disciplinas y categorías, expanda las disciplinas y desactive GenericModel, OpeningElement y Walls. Mantenga todas las demás categorías activadas.

    Desactive GenericModel, OpeningElement y Walls.

    En la escena, el edificio de gran altura se actualiza. Ahora realizará algunas búsquedas.

  7. En la barra de herramientas lateral, haga clic en Buscar.

    Botón Buscar

    Nota:

    De forma predeterminada, el cuadro de búsqueda se establece en la capacidad de búsqueda genérica. Puede usarlo para buscar direcciones de calles en Róterdam u otras ubicaciones en cualquier parte del mundo.

    Activará la búsqueda de capa Beams que configuró anteriormente.

  8. En la barra de herramientas lateral, haga clic en la flecha hacia abajo y elija Beams: Etiqueta.

    Viga: opción de etiqueta

    Suponga por un momento que usted es un inspector de la ciudad y que ha identificado un radar en los diagramas del constructor que llevan la etiqueta 12028830. Desea identificarlo en la escena web para compararlo.

  9. En el cuadro de búsqueda, escriba 12028830 y pulse Intro.

    Busque la etiqueta de viga 12028830.

    La viga aparece resaltada en la escena.

    Viga resaltado

    En un elemento emergente informativo se enumera la lista de propiedades de la viga, por ejemplo:

    • Para LoadBearing, el valor es .
    • Para IsExternal, el valor es .
    • En Slope, el valor es 0,00.

    Como inspector municipal, ahora puede comparar la información de la escena con los registros enviados por el contratista.

    A continuación, buscará una columna que tenga la etiqueta 4420785.

  10. Haga clic en la flecha hacia abajo situada junto al cuadro de búsqueda y elija Columns: Etiqueta.
  11. En el cuadro de búsqueda, escriba 4420785 y pulse Intro.

    La columna aparece resaltada en la escena junto con su ventana emergente informativa.

    Columna resaltada

    Estas búsquedas de capas personalizadas permitirán a los inspectores de la ciudad realizar un trabajo detallado de la garantía de calidad.

En la última parte del tutorial, ha aplicado el segundo método de uso compartido (capas de escena web de capas de entidades asociadas) para crear una escena web 3D que incluya funciones de búsqueda y permita a los inspectores municipales realizar su trabajo de garantía de calidad. Después ha inspeccionado la escena en ArcGIS Online y ha probado las capacidades de búsqueda. Este método de uso compartido, que también puede habilitar la edición de entidades, es adecuado para usos más avanzados.

En este tutorial ha publicado dos escenas 3D en ArcGIS Online para visualizar el complejo De Zalmhaven planificado en su entorno urbano. Con un primer método de uso compartido, ha creado una escena web para la comunidad de Róterdam en general, a fin de que los residentes puedan visualizar mejor la siguiente construcción en el centro de la ciudad. Utilizando el segundo método de uso compartido, ha creado una escena web que los inspectores municipales pueden utilizar para realizar tareas avanzadas que requieran funciones de búsqueda.

Encontrará más tutoriales como este en la ruta de aprendizaje de BIM y SIG.
