Analizar datos agregados en ArcGIS Insights
Importar un paquete de libro de trabajo
Comenzará por importar un paquete de libro de trabajo con los resultados del tutorial anterior a ArcGIS Insights. Si ya ha completado el tutorial anterior, pase a la siguiente sección.
- Descargue el archivo analyze-aggregated-data.insightswbk.
El elemento es un paquete de libro de trabajo de Insights que contiene todos los datos y análisis del tutorial Crear un libro de trabajo en ArcGIS Insights.
- Realice una de las siguientes acciones:
- Para completar el tutorial en Insights in ArcGIS Online, vaya a ArcGIS Insights y haga clic en Iniciar sesión. Inicie sesión en su cuenta de organización de ArcGIS.
- Para completar el tutorial en Insights in ArcGIS Enterprise, inicie sesión en su portal. En la cinta, junto a su nombre de usuario, haga clic en el botón Selector de aplicaciones y elija Insights.
- Para completar el tutorial en Insights desktop, inicie la aplicación Insights desktop y, si se le solicita, inicie sesión en su cuenta de organización de ArcGIS.
Nota:
Para acceder a Insights, el administrador de su organización debe otorgarle una licencia. Si no tiene una cuenta de ArcGIS o una licencia para Insights, consulte las opciones de acceso a software.
Importará el paquete que ha descargado.

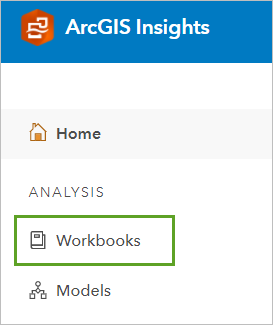

- En la página de inicio, haga clic en la pestaña Libros de trabajo.
- Haga clic en Importar y abra el archivo que descargó en el paso 1.
El libro de trabajo se carga a la página Libro de trabajo.
Calcular accidentes en cada distrito
A continuación, iniciará su análisis de accidentes de tráfico. Como vio en el tutorial anterior cuando analizó los campos del dataset Colisiones, no en todas las colisiones había ciclistas involucrados. Al utilizar el campo Número de ciclistas, filtrará el dataset para mostrar únicamente los accidentes en los que había ciclistas involucrados.
- En ArcGIS Insights, asegúrese de estar en la pestaña Libros de trabajo.
- En la lista de libros de trabajo, haga clic en el nombre del libro de trabajo Accidentes de ciclismo de Ottawa para abrirlo.
- Si es necesario, haga clic en la tarjeta de mapa para activar su barra de herramientas.
- Haga clic en el botón Filtro de tarjetas.
Aparece el panel Nuevo filtro.
- Expanda el menú y elija Número de ciclistas.
Se muestra un histograma. Un histograma es un tipo de gráfico que representa la distribución de los datos. Las barras del histograma indican puntos del mismo rango de valores para el campo Número de ciclistas.
El campo Número de ciclistas contiene un recuento de accidentes con ciclistas involucrados en cada ubicación. Para muchas de estas ubicaciones, el recuento es 0, lo que significa que no ocurrió ningún accidente con ciclistas involucrados. Cambiará el filtro para que solo las ubicaciones con un recuento de 1 o más se incluyan.
- Haga clic en el nodo de la izquierda del histograma, cambie 0 a 1 y pulse Intro.
Se actualiza la posición del nodo en el histograma.
- Haga clic en Aplicar y cierre el panel Filtros de tarjetas.
El mapa se actualiza para mostrar solo las colisiones con ciclistas involucrados.
También se agrega un dataset de resultados denominado Colisiones al panel de datos. Los datasets de resultados tienen un icono naranja en el panel de datos. Dado que el dataset de resultados tiene el mismo nombre que el dataset original, cambiará su nombre.
- Apunte al dataset Colisiones y haga clic en el botón Cambiar nombre de dataset. Escriba Colisiones con ciclistas y pulse Intro.
A continuación, agregará el número de colisiones con ciclistas involucrados por distrito de la ciudad. De esta forma, puede comparar el número de colisiones de distintas áreas de la ciudad.
- En el panel de datos, arrastre el dataset Wards a la tarjeta de mapa y suéltelo en la zona de colocación de Agregación espacial.
Aparece el panel Agregación espacial.
- En el panel Agregación espacial, asegúrese de que Elegir una capa de área esté configurado en Distritos, que Elegir una capa para resumir esté configurado en Colisiones con ciclistas y que Estilo por esté configurado en Recuento de colisiones con ciclistas.
- Haga clic en Ejecutar.
Se agregan las colisiones con ciclistas involucrados en los distritos de la ciudad. El mapa se actualiza para mostrar el número de colisiones con ciclistas involucrados en cada distrito, con símbolos de punto más grandes que corresponden a más colisiones. En el panel de datos, el dataset de resultados de Colisiones con ciclistas se reemplaza por el dataset de resultados Agregación espacial 1.
Normalizar accidentes
Los símbolos más grandes se encuentran en el centro de Ottawa, donde se ubican más distritos urbanos. La ciudad de Ottawa abarca un área grande y diversa, compuesta de regiones urbanas, suburbanas y rurales. Es posible que los distritos urbanos tengan un número más elevado de colisiones con ciclistas involucrados porque tienen más colisiones en total. Sería útil mostrar los distritos con la proporción más elevada de colisiones con ciclistas involucrados, en lugar del recuento total más elevado. Puede calcular proporciones de datos con un proceso llamado normalización.
Para normalizar los datos, necesita el número total de colisiones y el número de colisiones con ciclistas involucrados. Su agregación ya tiene colisiones con ciclistas involucrados, mientras que el dataset Colisiones contiene el número total de colisiones. Agregará el dataset Colisiones al dataset Spatial Aggregation 1 ejecutando otra agregación espacial.
- Arrastre el dataset Colisiones al mapa y suéltelo en la zona de colocación de Agregación espacial.
Aparece el panel Agregación espacial.
- En el panel Agregación espacial, asegúrese de que Elegir una capa de área esté configurado en Agregación espacial 1, que Elegir una capa para resumir esté configurado en Colisiones y que Estilo por esté configurado en Recuento de colisiones.
Estos parámetros agregarán el dataset Colisiones por las áreas del dataset Agregación espacial 1. Estas áreas son las mismas que los distritos de la ciudad.
- Haga clic en Ejecutar.
Se crea un dataset de resultados llamado Spatial Aggregation 2.
- En el panel de datos, expanda Agregación espacial 2.
Los últimos dos campos del dataset Spatial Aggregation 2 son Count of Collisions with cyclists y Count of Collisions. El primer campo se agregó cuando ejecutó la agregación espacial por primera vez y el segundo cuando la ejecutó la segunda vez. Usará estos campos para dar estilo y normalizar su mapa.
- En el mapa, haga clic en la flecha de Count of Collisions.
Se muestra el panel Opciones de capa.
- Haga clic en la pestaña Simbología.
La pestaña Simbología del panel Opciones de capa contiene parámetros para aplicar estilo a la capa. Aplicará estilo a la capa por número de colisiones con ciclistas involucrados y dividirá dicho número entre el recuento total de colisiones para normalizar los datos. También cambiará el tipo de símbolo de tamaño a color, porque el color es más adecuado para representar datos proporcionales.
- Cambie los parámetros siguientes:
- En Estilo por, elija Count of Collisions with cyclists.
- En Tipo de símbolo, elija Recuentos y cantidades (color).
- Expanda Clasificación. En Tipo de clasificación, seleccione Intervalo equivalente.
- En Dividir Count of Collisions with cyclists entre, elija Count of Collisions.
Los cambios se aplican en el mapa. Las áreas con proporciones mayores de accidentes con ciclistas involucrados aparecen en colores más oscuros.
Incluso después de la normalización, los distritos urbanos del centro tienen la mayoría de accidentes con ciclistas involucrados.
- Cierre el panel Opciones de capa.
Ahora que ha creado el mapa, cambiará el nombre de la tarjeta de mapa por uno más descriptivo.
- Haga clic en el área vacía de la página para desactivar la tarjeta de mapa. Haga clic en Tarjeta 1, escriba Colisiones con ciclistas por distrito y pulse Intro.
Crear un gráfico combinado
A continuación, creará un gráfico combinado que muestre el número total de colisiones como un gráfico de líneas y el número de colisiones con ciclistas involucrados como un gráfico de barras. Este gráfico le ayudará a visualizar los datos de forma no espacial. En ArcGIS Insights, los gráficos y mapas están vinculados si utilizan los mismos datos, de forma que puede interactuar con el gráfico para influir en lo que se muestra en el mapa.
- En el panel de datos, para el dataset Agregación espacial 2, haga clic en los círculos que aparecen junto a NAME, Recuento de colisiones con ciclistas y Recuento de colisiones.
Se seleccionan los tres campos.
- Arrastre los campos a la parte vacía de la página junto a la tarjeta de mapa, apunte a la zona de colocación de Gráfico y suelte los campos en Gráfico combinado.
Se crea el gráfico, pero debido al tamaño pequeño predeterminado de la tarjeta, parte de los datos podrían resultar difíciles de leer.
- Arrastre el manipulador del lado derecho del gráfico combinado para expandir su tamaño hasta que se muestren todos los nombres de los distritos.
- Haga clic en un área vacía en la página para desactivar la tarjeta de gráfico combinado. Haga clic en Tarjeta 1 y cambie el nombre de la tarjeta a Colisiones por distrito.
A continuación, usará su mapa y gráfico para determinar qué distrito tiene la mayor proporción de accidentes de ciclistas. Su mapa tiene un distrito con un símbolo particularmente oscuro, por lo que apuntará a él para obtener más información.
- Haga clic en la tarjeta de mapa para activarla y acérquese a los distritos más oscuros en el centro de la ciudad. Señale el distrito con el color más oscuro.
El elemento emergente contiene la proporción de colisiones con ciclistas involucrados, 0,1124 o alrededor del 11%. La línea indica que los valores de todos los distritos varían entre alrededor de 0,01 y 0,11, lo que significa que este distrito tiene el valor más elevado. El valor medio es 0,04.
El elemento emergente no contiene el nombre del distrito, por lo que lo configurará para que muestre el campo NAME, que contiene nombres de distritos.
- En el panel de datos, en el dataset Spatial Aggregation 2, apunte al campo Ubicación y haga clic en el botón Campo de visualización.
- En Elegir campo de visualización, elija NAME.
- Haga clic en la flecha Agregación espacial 2 para contraer sus campos.
- Apunte al mismo distrito.
El elemento emergente ahora muestra el nombre del distrito, Somerset. Puede comparar lo que ve en el mapa con el gráfico combinado. En el gráfico, el distrito de Somerset tiene el número total más elevado de colisiones (la línea) y el número más elevado de colisiones con ciclistas involucrados (la columna).
Según el gráfico, parece que el número total de colisiones y el número de colisiones con ciclistas involucrados es casi el mismo. Sin embargo, el gráfico de líneas y el gráfico de columnas usan una escala diferente. La escala del recuento de colisiones con ciclistas aparece en el lado izquierdo del gráfico, mientras que la escala del recuento de colisiones aparece en el lado derecho. La escala del segundo es 10 veces mayor.
Fuera del distrito de Somerset, parece que hay un patrón general donde los distritos con un total de colisiones superior también tienen más colisiones con ciclistas involucrados. Una excepción es el distrito de College, que tiene uno de los totales de colisiones más elevados, pero un número relativamente menor de colisiones con ciclistas involucrados.
- En la cinta, haga clic en el botón Guardar.
En este tutorial, agregó los datos de colisiones mediante agregación espacial y un gráfico combinado para determinar qué distritos tienen la mayor cantidad de colisiones y la mayor proporción de colisiones con ciclistas involucrados. En el siguiente tutorial, observará con más profundidad las colisiones producidas en el distrito de Somerset para determinar la relación entre las ubicaciones de las colisiones y los tipos de rutas para bicicletas.
