执行变电站的质量保证工作
您已收到来自公共设施部门的多个纠正请求，他们抱怨说其中一个变电站的数据关联存在错误。 某些用户报告指出，变电站中出现了不应该存在的要素；而在其他情况下，用户报告应该存在于变电站中的要素却没有出现。 要分析的变电站包含超过 50 个要素和许多不同的电路。 手动审查每个要素的属性和关系非常耗时，并且很容易忽略某些事物。 为了简化电网的 QA/QC 过程，您将创建并使用网络逻辑示意图来探索变电站并识别数据错误。 发现错误后，您将使用 ArcGIS Pro 工具进行更新和纠正错误。
生成网络逻辑示意图
您将下载一个 ArcGIS Pro 工程包，创建网络逻辑示意图，并排列地图，以便可以轻松地同时可视化逻辑示意图和网络。
- 下载 UseDiagramsForElectricNetworkQAQC 工程包。
名为 UseDiagramsForElectricNetworkQAQC.ppkx 的文件即会下载到您的计算机。
- 在计算机上找到下载的文件，并双击它在 ArcGIS Pro 中打开。
- 登录到您的 ArcGIS 组织帐户。
注：
如果您没有组织帐户，请参阅软件访问权限选项。
- 单击功能区上的地图选项卡。 在导航组中，单击书签，然后选择 Diehl Rd 变电站。
地图将缩放到接近 Diehl Rd 变电站的区域，并使用黄色面表示。
- 在地图选项卡的选择组中，单击选择工具。
- 在地图上，单击 Diehl Rd 变电站面要素，将其选中。
该要素被选中并以蓝色高亮显示。
您将使用选中的变电站，使用一个名为 ExpandContainers 的模板生成网络逻辑示意图。 ExpandContainers 逻辑示意图模板会自动展开并显示容器，其中显示了网络逻辑示意图中所有要素的连接关联，可用于查看逻辑示意图中的所有要素并直观验证它们的关系。
- 单击功能区上的公共设施网络选项卡。 在逻辑示意图组中，对于新建，单击下拉箭头并选择 ExpandContainers。
将打开一个新的逻辑示意图地图视图，并显示网络逻辑示意图。
逻辑示意图显示了 Diehl Rd 变电站及其所有相关内容。 在逻辑示意图中，容器面总是围绕其内容显示为一个矩形多边形，不管它在 GIS 中的真实几何如何。 棕色虚线代表两个网络交汇点之间的连接关联（如果存在）。
接下来，您将并排显示 Diagram 地图和 Electric Network Editor 地图，以便于与之交互。
- 右键单击 Diagram 地图选项卡，然后单击新建水平选项卡组。
地图将在另一个的上方水平显示。
- 如果需要，可以单击逻辑示意图选项卡，将其激活。
ArcGIS Pro 是是上下文相关的，这意味着单击不同元素时，功能区选项会发生改变。
- 在功能区上，单击网络逻辑示意图选项卡。 在导航组中，单击全图范围按钮。
逻辑示意图缩小以显示其完整范围。
- 单击 Electric Network Editor 地图选项卡，激活地图。
- 在地图的右下角，单击所选要素：1，缩放到选中的要素。
现在，两张地图均已缩放并居中显示。
接下来，您将检查一些网络逻辑示意图设置。
- 单击 Diagram 地图选项卡。
- 在网络逻辑示意图选项卡的选择组中，单击网络逻辑示意图选项按钮。
网络选项窗口随即显示。
- 在传播部分，确保已选中缩放至生成的所选要素选项。
- 单击确定。
您已经根据所选变电站创建了一个逻辑示意图。 现在您已经准备好使用这个示例逻辑示意图执行 QA/QC 工作流。
识别变电站中的异常内容
现在，您已经为某个变电站创建了网络逻辑示意图，可以开始对其他部门提出的问题进行调查。 首先要处理的问题是一位用户报告的：变电站内出现了不该存在的额外要素。
通过审视网络逻辑示意图，可以看到在变电站内部存在一系列与其他设备都不相连的孤立交汇点。 您需要对这些要素进行调查，确定它们是否正是用户报告中提到的要素。
请检查逻辑示意图中变电站内顶部的六个高压交汇点。 这些交汇点看起来与变电站的其他部分隔离开来。 您将在网络地图中定位这些交汇点，核实它们的确切位置。
- 在 Diagram 地图中，使用选择工具在地图顶部的六个交汇点周围绘制矩形，框选它们。
所有与选择框接触的要素都被选中，其中包括变电站面。 您不需要选择这个面，因此您将从选择中将其移除。
- 按住 Ctrl 键，单击变电站面，取消选择该面。
在网络逻辑示意图中，已选择资产标识符为 26、27、105、106、107 和 108 交汇点。
- 在网络逻辑示意图选项卡的选择组中，单击应用至地图。
在 Electric Network Editor 地图中，将选中这六个交汇点。 地图自动缩放至所选网络要素。
在网络地图中可以清晰地看到这六个要素位于 Diehl Rd 变电站的外部。 看来这些正是您的同事所关注的要素，因为这些交汇点被错误地设置了包含关联。 您将解决这一问题。
- 单击 Electric Network Editor 地图选项卡，激活地图。
- 在公共设施网络选项卡的关联组中，单击修改。
修改关联窗格随即显示。
- 单击加载所选内容按钮。
窗格将根据所选内容自动更新。
- 对于活动项目中，单击下拉箭头，核实加载的要素是否与逻辑示意图中的要素一致。
- 单击修改关联窗格的灰色区域，关闭列表。
- 单击包含，展开包含在内部分。
列表中的第一个高压线端交汇点与变电站边界要素之间存在包含关联。 如果更改活动项目选项，查看列表中的其他任何五个交汇点，可以发现它们与同一个变电站存在类似的包含关联。 这些异常包含关联是导致这些交汇点在逻辑示意图中显示在变电站内部的原因。 您将移除这些无效的包含关联。
- 在活动项目列表中，确认项目 107 已被选中。
- 在包含在内部分中，选择包含关联。
- 在删除列中，单击删除按钮。
所选包含关联上出现删除线，行旁边是绿色的提示条，表示编辑已完成。
- 在修改关联窗格的底部，单击应用。
包含关联已从包含在内部分移除。 现在，所选要素不再显示任何包含关联。
您的网络地图底部出现了虚线紫色面。
这个面表示脏区要素，指示网络已变化，但这些变化尚未在网络拓扑中更新。

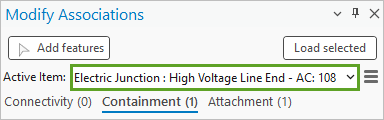

- 在修改关联窗格的活动项目列表中，选择下一个高压线端交汇点 (108)。
- 在包含在内部分下，选择其关联的结构边界容器线，将其删除。
- 单击应用。
- 按照您已经执行的删除前两个关联的步骤，继续删除活动项目列表中要素（105、106、26 和 27）的其余关联：
- 从活动项目列表中选择下一个交汇点要素。
- 在包含在内部分中，选中关联，并将其删除。
- 单击应用。
您已经从网络中移除了所有错误的包含关联。 利用网络逻辑示意图极大地简化了定位错误要素的过程。
更新网络拓扑
现在，已完成对该变电站数据的更正工作，接下来必须验证您对网络拓扑所做的编辑。 您将缩放至脏区要素的范围，并验证网络拓扑，清除这些区域并更新编辑内容。
- 单击 Diagram 地图选项卡，将其激活。
- 在功能区网络逻辑示意图选项卡的管理组中，单击一致性。
逻辑示意图的一致性将被评估，内容窗格中逻辑示意图图层旁出现了不一致警告。
当逻辑示意图与网络编辑空间或网络拓扑空间不一致时，就会出现不一致警告。 在地图上，虚线或脏区代表已编辑但未验证的网络部分。 由于您对网络进行了编辑但尚未进行验证，所以出现了脏区域。 接下来，您将验证编辑内容。
- 激活 Electric Network Editor 地图。
- 在内容窗格中，展开 Network Utility Network 图层。
- 右键单击 Dirty Areas 子图层，指向选择，并选择全选。
- 再次右键单击 Dirty Areas 图层，指向选择，然后选择缩放至所选项。
地图将缩放并显示所有脏区。
- 在公共设施网络选项卡的网络拓扑组中，单击验证按钮，验证当前范围。
脏区将被清除并从地图上消失。
您进行的编辑现在已经反映在网络拓扑中。
- 单击功能区上的编辑选项卡。 在管理编辑内容组中，单击保存。
- 如果需要，在保存编辑对话框中，单击是。
- 激活 Diagram 地图。
- 在网络逻辑示意图选项卡的管理组中，单击一致性按钮。
逻辑示意图图层旁边的不一致警告图标现在变成黄色。 黄色图标表示打开逻辑示意图中的要素的网络拓扑发生了变化。 逻辑示意图现与网络拓扑不一致。 您需要更新逻辑示意图，反映这些变化。
- 在 Diagram 地图中，单击取消选择所有当前选定的要素按钮。
- 在网络逻辑示意图选项卡的修改组中，单击更新按钮。
逻辑示意图将被更新。
当更新完成时，内容窗格中图层旁边的不一致图标将消失。 六个交汇点也不再出现在图中。 因为这六个交汇点不再被设置为 Diehl Rd 变电站的内容，所以在图更新期间不再被检索。 逻辑示意图容器矩形重新围绕其剩余内容绘制。
使用网络逻辑示意图，您已成功修复了 Diehl Rd 变电站存在的错误包含关联。 这解决了用户报告的在变电站内看到不应存在的额外要素的问题。
识别变电站中缺失的连通性
接下来要处理的问题是一位用户报告的：115kv 输电线路的两个断路器中只有一个在变电站中显示为已连接。 另一个断路器似乎与输电线路相连，但在任何变电站中都不显示为已连接。
定位这个问题需要使用您之前创建的网络逻辑示意图。
- 如有必要，请激活逻辑示意图。
- 在内容窗格中，展开临时逻辑示意图，然后单击 High Voltage Switch 子图层，将其选中。
- 在网络逻辑示意图选项卡的选择组中，单击按属性选择。
在按属性选择窗口中，将 High Voltage Switch 子图层加载为输入行参数。
- 对于Where，单击下拉菜单并选择资产类型，保持等于，然后从下拉菜单中选择 181 – AC Circuit Breaker。
接下来，您将添加第二个子句来识别子网名称。
- 单击添加子句。
- 在第二个子句中，单击第一个下拉菜单，然后选择子网名称。
- 保留等于，单击最后一个下拉菜单，然后 Femmi National Lab 115 kV。
此查询将筛选出同时满足两个子句的所有要素。 这意味着要选择的要素的资产类型必须为 181 – AC Circuit Breaker，且子网名称必需为 Femmi National Lab 115kV。
- 单击确定。
查询结果显示，在 Diehl Rd 变电站的开关间隔 1 和 2 中，有两个断路器被选中。
- 在 Diagram 地图中，放大查看这两个被选中的断路器。
在开关间隔 1 中，缺少将高压开关断路器与变电站高压线端母线连接的逻辑示意图边缘（虚线红线）。 这说明网络中这两个要素之间没有连通性。
- 清除 Diagram 地图中的选择。
- 在功能区上，单击选择工具，选择未连接的高压开关断路器。 按下 Shift 键，单击相应的高压线端母线。
- 在网络逻辑示意图选项卡的选择组中，单击应用至地图。
地图随即缩放至逻辑示意图中表示的网络要素，并将其选中。
- 激活 Electric Network Editor 地图。
- 单击功能区上的公共设施网络选项卡。 在关联组中，单击修改。
- 在修改关联窗格中，单击加载所选内容。
窗格将根据所选内容自动填充。
- 对于活动项目，单击下拉箭头查看加载的项目。
在地图中选择的两个网络要素出现在列表中。
- 对于活动项目，保持 Electric Device: High Voltage Switch – AC Circuit Breaker:336 设备处于选中状态。
- 单击连通性 (0) 选项卡。 展开交汇点 - 交汇点 (0) 部分，单击添加已选内容。
所选交汇点出现在列表中。
- 单击应用。
虽然可能不完全可见，但围绕两个所选交汇点的区域会出现脏区。 接下来，您将验证网络拓扑，确保包含刚添加的连通性关联。
- 在功能区的公共设施网络选项卡的网络拓扑部分中，单击验证。
- 单击功能区上的编辑选项卡。 在管理编辑内容部分中，单击保存，并单击是，确认保存所有编辑内容。
- 激活 Diagram 地图。
- 在功能区网络逻辑示意图选项卡的管理组中，单击一致性。
在内容窗格中，逻辑示意图图层旁边出现一个橙色的不一致警告图标，这意味着在打开的逻辑示意图中，要素网络拓扑发生了变化。 接下来，您将更新逻辑示意图，反映这些变化。
- 在功能区的修改组中，单击更新。
两个交汇点之间的连通性关联现在显示在逻辑示意图中。 报告变电站中缺少连通性的用户现在应该看到开关间隔 1 的断路器已连接到变电站的其余部分。
识别变电站中缺失的内容
现在，您已经解决了变电站中缺失的连通性问题，您将关注用户提出的变电站中一些缺失内容的另一个问题。 用户表示，变电站的开关间隔和它们包含的设备在资产管理系统中没有出现。
- 在网络逻辑示意图选项卡的导航组中，单击全图范围。
- 在 Diagram 和 Electric Network Editor 地图中，清除所选要素。
通过查看逻辑示意图，可以看到变电站的开关间隔没有完全位于变电站面内。 网络逻辑示意图中的面是变电站包含内容的视觉指示器，所以这证实了即使数据在 GIS 中，它也没有正确地包含在变电站内。 首先，需要确认哪些要素被包含在变电站内部。
- 选中变电站的面。
- 在网络逻辑示意图选项卡的选择组中，单击选择相关内容按钮。
将选择变电站内部所有相关的要素。
由于总线、总线接头和变压器被包含在变电站内，因此这些要素都被选中。 但是，变电站的开关间隔并没有被选中，因为它们并未被包含在变电站内。 为了纠正这一点，您需要将变电站的开关间隔作为内容添加到变电站中。
- 在网络逻辑示意图选项卡中，单击应用至地图。
- 激活 Electric Network Editor 地图并进行缩放，以便能够看到 Diehl Rd 变电站的全貌（或至少能够看到部分变电站）。
- 在公共设施网络选项卡中，单击修改。 在修改关联窗格中，单击添加要素按钮，然后在地图上单击变电站进行添加。
- 单击包含选项卡，展开包含部分，查看变电站中包含的所有内容。
- 激活 Diagram 地图，清楚选择内容。
- 在内容窗格中，向下滚动，直到看到 Structure Boundary 子图层，将其展开。
- 右键单击 Electric Bay Boundary 子图层，指向部分，然后选择全选。
在活动逻辑示意图中表示的 15 个开关间隔现已在逻辑示意图地图中被选中。
- 在网络逻辑示意图选项卡中，单击应用至地图。
在 Electric Network Editor 地图中，将选中这 15 个开关间隔。
- 激活 Electric Network Editor 地图。
- 在修改关联窗格的包含部分中，单击加载所选内容。
列表中将添加 15 个开关间隔。
- 单击应用。
地图上将会出现脏区。
- 在内容窗格中，右键单击 Dirty Areas 图层，指向选择，然后选择全选。 缩放到所选内容
- 在 Utility Network 选项卡的网络拓扑组中，单击验证。
- 在编辑选项卡上，保存编辑内容，然后单击是进行确认。
- 激活 Diagram 地图，清楚选择内容。
- 在功能区上，单击网络逻辑示意图选项卡。 在管理组中，单击一致性。
在内容窗格中，Diagram 图层旁边显示了黄色的不一致警告图标。 此警告表明打开逻辑示意图中的要素的网络拓扑发生了变化。 您需要更新逻辑示意图，反映这些变化。
- 在修改组中，单击更新。

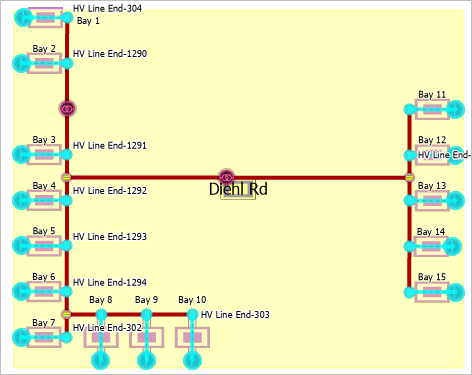

现在，变电站开关间隔及其包含的所有设备都显示在变电站面内，表明它们被包含在变电站内部。 通过与之前发现开关间隔不被包含时相同的方式，可以确认这一点。
- 在 Diagram 地图中，选择变电站。 在网络逻辑示意图选项卡的选择组中，单击显示相关内容。
相关要素被选中；但是，开关间隔中的设备由于没有直接关联，所以未被选中。
- 单击选择相关内容按钮，再次选择开关间隔中的内容。
每个开关间隔的开关、断路器和线路端交汇点及其相关的连通性关联被选中。
- 关闭 Diagram 地图，清除 Electric Network Editor 地图中的选择，并保存工程。
Diehl Rd 变电站及其 15 个开关间隔之间的包含层级关系现在已正确设置。 此时，Diehl Rd 变电站及其相关设备存在的所有缺失和无效关联均已修复并验证。
您已经构建了网络逻辑示意图，并使用它们来可视化和定位变电站内的无效包含问题。 找到无效要素、修改关联、验证拓扑并更新逻辑示意图后，数据将更准确地反映现实世界的情况。 您所执行的工作流是众多可能工作流中的一部分，这些工作流可以用来执行质量保证，确保网络连通性和要素之间的适当关联。
执行配电设备质量保证工作
在上一个模块中，您利用默认逻辑示意图模板评估了一个变电站。 虽然默认模板在大多数情况下都表现良好，但如果您经常需要对逻辑示意图应用特定的布局或规则，采用自定义模板可能更为有利。 在本模块中，您将学习如何调整逻辑示意图的布局和规则，并创建自定义逻辑示意图模板以帮助突出显示网络中缺失的关联。
手动对打开的逻辑示意图应用布局
之前，您已经利用默认逻辑示意图模板的布局来评估数据。 在本部分中，您将学习如何通过不同的逻辑示意图布局，提升对网络中要素之间关系的理解。
- 关闭 Electric Network Editor 地图。
- 在目录窗格中，展开地图文件夹，然后双击 QAQC（标准图层）。
随即出现一张地图，其中显示了网络要素。
- 导航至 New streetlights #1 书签。
地图随即缩放至一个停车场，停车场里安装了许多新路灯。
- 使用选择工具，框选停车场中的所有路灯。
此操作将在地图中选择 31 个低压灯、31 个低压路灯杆和 31 条低压线，共计选择 93 个要素。 如果所选要素的数量不同，请重新进行选择。
- 单击功能区上的公共设施网络选项卡。 在逻辑示意图组中，对于新建，单击下拉箭头并选择 QaQc 自定义模板。
逻辑示意图地图视图随即出现，并显示刚生成的网络逻辑示意图。
由于模板尚未包含任何特殊行为，因此此逻辑示意图与网络地图中当前选中内容相似。 在此逻辑示意图中，路灯杆和灯根据它们的地理位置排列，紧密相邻。 这种排列方式使得难以辨识每个灯应连接到的路灯杆，也难以判断路灯杆与灯之间是否存在连接。
- 在网络逻辑示意图选项卡的布局组里，对于逻辑示意图布局，单击下拉箭头，然后选择力导向。
逻辑示意图随即调整所有要素的位置，便于识别彼此堆叠的要素，同时也便于观察要素之间的未连接或未附加状态。
至此，您已经成功对一个打开的逻辑示意图应用了逻辑示意图布局。 如果您希望每次为配电网络创建逻辑示意图时都自动应用此布局，就需要调整该网络层级的逻辑示意图模板。 下一部分的教程将指导您如何实现这一点。
创建自定义逻辑示意图模板
该工程包含一个地理处理模型，用于创建配电网络当前的逻辑示意图模板。 您可以利用 ModelBuilder 来修改此模板，以便包含希望添加的任何额外布局或规则。
- 在目录窗格中，展开工具箱，然后展开 UseDiagramsForElectricNetworkQAQC 工具箱。
工具箱中包含一个名为更新 QaQc 逻辑示意图模板的模型。
- 右键单击更新 QaQc 逻辑示意图模板模型并选择编辑，在编辑模式下打开该模型。
查看用于配置此逻辑示意图模板的网络逻辑示意图配置工具序列。 如同任何逻辑示意图模板地理处理模型，操作序列首先使用“更改逻辑示意图模板”工具。
- 双击更改逻辑示意图模板工具（黄色框）加载地理处理工具，然后展开模板通用定义部分。
工具参数显示，此模板创建的逻辑示意图具备以下特性：
- 逻辑示意图边缘不初始化折点（保持边缘上的初始折点框未选中）。
- 用户不能基于此模板存储任何逻辑示意图（启用逻辑示意图存储框未选中）。
- 用户可以在基于此模板的逻辑示意图上使用“扩展逻辑示意图”操作（启用扩展逻辑示意图框已选中）。
- 关闭更改逻辑示意图模板工具。
- 双击下一个黄色框，添加展开容器规则。
工具以其默认设置打开。 逻辑示意图规则配置为在生成逻辑示意图时展开任何容器要素，无论它代表的是网络中的交汇点还是边缘。
- 关闭工具。
- 打开添加连通型关联规则工具。
此规则无需配置；它在逻辑示意图中创建逻辑示意图边缘，用于连接逻辑示意图中通过连通性关联相互连接的交汇点。
- 关闭工具。
- 打开添加结构附件规则工具。
与前一个规则相同；当网络设备与结构交汇点之间存在结构性附件关系时，此规则将在它们之间系统地创建图表边缘。
- 关闭工具。
- 在模型的右上角，单击显示工具栏。
- 在工具栏的运行组中，单击验证按钮。
验证模型时，如果出现问题，模型元素会变成灰色。 否则，模型元素将保持颜色，表示模型已经准备好运行。
- 在模型工具栏的插入部分中，单击工具下拉箭头。 在搜索框中输入 add force，双击添加力导向布局工具，将其添加到模型中。
该工具和它的两个输出元素会出现在模型上。 将这些元素移动到模型的下一个步骤中。
注：
修改逻辑示意图模板时，切勿使用应用力导向布局地理处理工具。 “应用布局”工具用于修改现有的逻辑示意图布局，而“添加布局”工具则是向逻辑示意图模板中添加布局。
- 确认所有三个添加力导向布局工具的模型元素已被选中（可以看到围绕它们的控件），并将它们移动到添加结构附件规则工具的右侧。
您希望在模型的末尾添加此布局，因此您将从添加结构附件规则工具将输出网络和输出逻辑示意图模板元素连接到添加力导向布局工具。
- 单击模型画布，清除所有选中的元素。
- 从输出网络 (3) 元素拖动连接线到添加力导向布局工具。 释放鼠标按钮，选择输入网络。
- 对输出逻辑示意图模板 (3)变量重复这个过程，并选择输入逻辑示意图模板。
添加力导向布局工具及其元素随即变为彩色，表示它们已准备好运行。
- 双击添加力导向布局工具，将其打开。
- 在工具栏的运行组中，单击验证按钮。
当所有模型元素都保持彩色时，表示现在可以运行模型。
- 在模型工具栏上，单击运行按钮。
- 模型运行完毕后，可以关闭消息窗口。
- 关闭更新 QaQc 逻辑示意图模板模型，然后单击是，保存模型。
现在，您已将自定义逻辑示意图模板更新为使用力导向布局，接下来将重新生成逻辑示意图，确保一切运行正常。
- 关闭之前创建的 Diagram 地图。
现在，QAQC（标准图层）地图处于活动状态，并且之前选择的要素仍然被选中。
- 单击功能区上的公共设施网络选项卡。 在逻辑示意图组中，对于新建，单击下拉箭头并选择 QaQc 自定义模板。
根据您在模型中设置的添加力导向布局模板，现在生成了逻辑示意图。
您已经使用模型修改了逻辑示意图模板，并将模板应用到了您的网络中。
找到没有路灯的路灯杆
现在您已经生成了显示该区域内所有路灯和路灯杆之间关系的网络逻辑示意图，问题一目了然。 在本部分中，您将利用这个新的网络逻辑示意图来识别并纠正数据问题。 具体来说，您将确保所有低压路灯杆都装有路灯。
- 激活 Diagram 地图。
- 在逻辑示意图上，选择没有与任何其他要素连接的低压路灯杆。
- 右键单击 Diagram 地图选项卡，然后单击新建垂直选项卡组。
Diagram 地图和 QAQC（标准图层）网络地图并排显示。
- 将逻辑示意图缩放至全图范围。
- 在网络逻辑示意图选项卡的选择组中，单击应用至地图，在 QAQC（标准图层）地图中选择此路灯杆。
- 激活 QAQC（标准图层）地图。
- 在地图上，放大到选中的路灯杆。
选中的路灯杆在网络地图中居中显示，旁边有一个低压灯要素。 在网络逻辑示意图中没有显示连接到此路灯杆的附件线，这表示路灯目前尚未附加在此路灯杆上。 接下来，您将修改关联，解决此问题。
- 在公共设施网络选项卡的关联组中，单击修改。
修改关联窗格随即显示。
- 单击加载所选内容。
此时，在网络地图中选中的结构交汇点 - 低压路灯杆杆将显示为活动项目。
- 在活动项目下，单击附件，展开附件部分。
- 在添加所选内容按钮旁边，单击选择工具。
- 在 QAQC（标准图层）地图上，放大查看所选路灯杆旁边的区域，以便清楚看到旁边的路灯。
- 单击所选路灯杆右侧的路灯。
在修改关联窗格中，Electric Device – Low Voltage Lighting 项目会出现在附件部分下方。
- 在修改关联窗格中，单击应用。
随即显示路灯杆和灯周围的脏区。
- 在 Utility Network 选项卡的网络拓扑组中，单击验证。 保存编辑内容。
- 激活 Diagram 地图。
- 在网络逻辑示意图选项卡的修改组中，单击更新。
现在，活动逻辑示意图中显示了您刚刚添加的路灯杆和低压灯之间的结构附件。
- 关闭逻辑示意图，在 QAQC（标准图层）地图中，清除所选内容。
您已经使用模型创建了一个自定义逻辑示意图模板，并解决了网络中的连接问题。 接下来，您将继续在网络上进行 QA/QC 过程。
查找没有关联路灯杆的路灯
现在您已经熟悉了力导向布局逻辑示意图模板，您将学习如何使用扩展逻辑示意图工具解决同样的问题。 在第一个模块中所使用的逻辑示意图模板上未启用此工具，因此您将使用自定义逻辑示意图模板，或者修改默认模板的属性，启用该工具。
扩展逻辑示意图功能可按连通性、可遍历性、包含或附件将临时逻辑示意图内容扩展一个网络元素级别。 此功能在网络数据控制和验证阶段非常有帮助。 在本部分中，您将使用按附件扩展逻辑示意图命令。 通过此命令，您能够将任何预期附加到逻辑示意图表示的网络结构上的网络元素，添加到活动逻辑示意图中。
- 导航至 New streetlights #2 书签。
地图将缩放至代表低压设备的电网部分。
- 在内容窗格中，单击按选择列出按钮。
- 右键单击 Electric Line 图层，指向选择，然后选择将此图层设为唯一可选图层。
将该图层设为唯一可选择图层，可确保在进行选择时只能选择电线。 当生成网络逻辑示意图时，这将确保逻辑示意图中只显示与电线电气连接的要素。
- 使用选择工具，绘制一个矩形，围绕地图中心的水平电线及其南边的一条垂直电线，形成一个“T”形。
应该选中了 8 条电线。
- 在内容窗格的选择部分中，按住 Ctrl 键并单击复选框，使所有图层再次可选。
- 单击功能区上的公共设施网络选项卡。 在逻辑示意图组中，对于新建，单击下拉箭头并选择 QAQC 自定义模板。
打开一个显示电线及其连接的设备和交汇点的逻辑示意图地图视图。
默认情况下，所有逻辑示意图最初都以受限图层打开，这意味着只能看到逻辑示意图中所需的子图层代表的逻辑示意图要素。 在执行可能改变逻辑示意图内容的操作之前，例如扩展或追加逻辑示意图内容，应该启用所有图层。
- 在网络逻辑示意图选项卡上的管理组中，单击所有图层。
启用所有图层后，动态、扩展和追加操作将被启用。
- 在功能区的修改组中，单击扩展旁的下拉箭头，选择按附件扩展逻辑示意图。
图中的大多数路灯杆都已安装路灯，但有两个例外。
这一状况存在问题，因为只有当路灯附加于某个结构时，网络才能有效。 接下来，您将修复没有关联路灯杆的路灯。
修复无路灯杆的路灯
接下来，您将为没有路灯杆的路灯修改关联，确保网络要素有效。
- 右键单击 Diagram 地图选项卡，然后选择新建水平选项卡组，缩放至逻辑示意图的全图范围。
- 在逻辑示意图中，选中位于西侧的那个没有路灯杆的路灯。
- 在功能区上，单击应用至地图以在 QAQC（标准图层）地图中选择相同要素。
在公共设施图中，放大并选择路灯要素。 接下来，您将修改所选路灯的关联。
- 激活 QAQC（标准图层）地图。 在公共设施网络选项卡的关联组中，单击修改。
- 在修改关联窗格中，单击加载所选内容。
所选的 Electric Device – Low Voltage 要素成为活动项目。
- 如有必要，可单击附件选项卡，展开附加到部分。
- 在添加所选内容按钮旁边，单击选择工具。
- 在 QAQC（标准图层）地图上，放大查看所选要素旁边的区域，以便清楚看到路灯及其旁边的路灯杆。
- 单击所选路灯旁的低压路灯杆。
所选路灯杆出现在附加到部分。
- 单击应用。
- 在 Utility Network 选项卡的网络拓扑组中，单击验证。 保存编辑内容
接下来，您将确认这个附件设置是否正确。
- 激活逻辑示意图地图，确保未连接的路灯杆仍被选中。
- 在网络逻辑示意图选项卡的修改组里，单击扩展，选择按附件扩展逻辑示意图。
- 激活网络地图，在公共设施网络选项卡的选择组中，单击应用至逻辑示意图。
新附加的照明设施及其相关的结构附件现在成为更新逻辑示意图的一部分。
- 关闭逻辑示意图地图选项卡，在 QAQC（标准图层）地图中清除选择。
- 保存工程并退出 ArcGIS Pro。
您通过模型创建了自定义逻辑示意图布局，并将其应用于默认逻辑示意图。 随后，您识别并解决了逻辑示意图中断开连接的交汇点。
在本教程中，您学习了如何利用网络逻辑示意图，使质量保证和质量控制流程更加高效。 您创建并应用了网络逻辑示意图来定位错误的要素，随后使用 ArcGIS Pro 工具进行修复。 网络中的问题得到修复并验证后，即可确定网络及其相关数据的完整性。 您还利用 ModelBuilder 模型自定义了逻辑示意图模板，简化了某些类型问题的发现过程。 通过这些技术，您成功地找到、修复并验证了网络中的问题，确保了网络及其相关数据的完整性。
