获取目录数据集

公司已拥有包含过去无人机影像的目录数据集,但尚未添加无人机在飞行期间收集的最新数据。 您将下载最新的无人机影像和公司的目录数据集,并在 Drone2Map 工程中打开这些内容。

下载数据

公司最新的无人机在飞行期间捕获的加利福尼亚州雷德兰兹 Esri 园区 E 栋影像。 您将下载包含无人机在飞行期间捕获的影像、Drone2Map 工程文件和公司目录数据集的文件夹。

  1. 下载 Building E February 2021 压缩文件夹。
    注:

    由于包含大量影像,该文件夹大小为 1 GB,可能需要一些时间才能下载完成。

  2. 在计算机上找到已下载的文件夹,将其解压缩到 C: 盘,因此文件夹路径为 C:\Building_E_February_2021
    注:

    如果将该文件解压缩到 C: 盘之外的位置,则某些数据连接将断开。

    解压缩的文件夹包含多个文件和子文件夹。 Building E February 2021 images 文件夹包含无人机在飞行期间捕获的最新影像,而 Building_and_Inspections 文件夹则包含公司的目录数据集。

    该文件夹还包括 Drone2Map 工程文件。 您将打开此工程。

  3. 如有必要,打开解压缩的 Building E February 2021 文件夹。 双击 Building E February 2021 Drone2Map 工程文件,以在 Drone2Map 中打开该工程。
    注:

    如果您没有 Drone2Map请参阅软件访问权限选项

    解压缩的文件夹中的工程文件

  4. 如果系统出现提示,请登录 ArcGIS 帐户。
    注:

    如果您没有组织帐户,请参阅软件访问权限选项

    随即在 Drone2Map 中显示该工程。 地图显示 E 栋,包含影像中心、航线和控制点的图层。

    显示 E 栋,包含影像中心、航线和控制点的图层的默认工程地图

    注:

    如果在打开工程后收到一则消息,提示由于路径错误,某些图层无法正确加载,原因可能是解压缩的文件夹位置不正确。 关闭工程,将文件夹移动到 C: 盘,并再次打开工程。

打开目录数据集

目录数据集位于文件地理数据库中。 目录数据集的类型有三种。

  • 本地目录数据集存储在单个计算机上。 一人或多人在同一台计算机上维护 Drone2Map 结果时,建议您这样做。
  • 共享目录数据集存储在共享网络驱动器上。 如果您在多台计算机上处理和分析基于文件的产品,并且希望留出用于集中存储无人机影像产品的位置,建议选择此选项。
  • Web 目录数据集存储在本地或共享网络驱动器上,其数据产品为 ArcGIS OnlineArcGIS Enterprise 的 Web 图层。 如果您在桌面应用程序中使用 Web 图层,并希望发现覆盖工程区域的 Web 图层,建议选择此选项。
注:

要了解有关这三种类型的目录数据集差异的详细信息,请阅读ArcGIS Drone2Map 中使用目录数据集的优势文章。

公司先前的无人机在飞行期间收集的结果,作为 Web 图层存储在 ArcGIS Online 中,并通过 Web 目录数据集引用。 您将把公司的目录数据集添加到工程。

  1. 单击功能区上的共享选项卡。 在共享为组中,单击目录数据集

    “共享”选项卡上的“目录数据集”按钮

    目录数据集窗格随即显示。 此窗格可用于创建、删除和配置目录数据集。

  2. 单击管理选项卡。

    “目录数据集”窗格中的“管理”选项卡

    工程尚未包含活动目录数据集。 您将选择已下载的数据中包含的目录数据集。

  3. 活动目录数据集下,单击选择目录数据集按钮。

    “选择目录数据集”按钮

  4. 浏览至目录数据集窗口中,浏览至计算机 C: 盘中的 Building E February 2021 文件夹。 打开 Building_and_Inspections

    Building_and_Inspections 文件夹

  5. 打开 Building_and_Inspections 文件地理数据库。

    地理数据库包含目录数据集。

  6. 单击 Building_and_Inspections 目录数据集,以将其选中。

    Building_and_Inspections 目录数据集

  7. 单击确定

    目录数据集将添加到内容窗格,在地图中变为可见。 目录数据集中的数据覆盖区域显示为绿色。 E 栋周围的整个区域显示为绿色,这表明该研究区域已完全调查过。

    包含目录数据集的地图

    目录数据集窗格中,管理目录图层部分列出目录数据集的内容,以及每个项目的捕获日期。

    提示:

    要查看图层的完整名称,您可以拖动目录数据集窗格边缘,以将其展开。

    “目录数据集”窗格中的“管理目录图层”部分

  8. 快速访问工具栏上,单击保存

    快速访问工具栏上的“保存”按钮

您下载了工程数据,打开了 Drone2Map 工程,并添加了 Web 目录数据集。 现在,您可以开始浏览目录数据集的内容。


管理目录数据集

现在,目录数据集可在 Drone2Map 中访问,您将通过过滤来浏览不同类型的目录图层。 然后,您将在地图上查看数据集的一些图层。

过滤目录数据集

目录数据集面板列出目录数据集的所有内容。 您将按项目类型过滤内容,以更好地了解目录数据集所包含的内容。

  1. 目录数据集面板的管理目录图层下,单击过滤目录数据集按钮。

    “过滤目录数据集”按钮

    您可以按地图范围或数据类型进行过滤。

  2. 选中地图服务框。

    “地图服务”过滤器选项

    图层列表会发生变化,仅显示地图服务图层。 根据图层名称,目录数据集包含三个重要工程的数据:Building E、Yucaipa Valley Regional Park 和 Yucaipa Valley Water District。 Building E 是您感兴趣的工程,包含四个从 2018 年到 2020 年的先前图层。

    Building E 的目录数据集图层

    这四个图层与您相关。

浏览先前的无人机飞行

现在,您已了解存储在此目录数据集中的一些工程,将浏览 Building E 的四个数据集。

  1. 内容窗格的 Building_and_Inspections 下,展开 Footprints

    “目录”窗格中已展开的 Footprints

    Footprints 图层已打开,在地图中可见。 地图上的矩形代表目录数据集中存储的数据集的空间范围。 Footprints 有两种类型:可查看和不可查看。 不可查看数据集为 3D 数据集,例如网格或点云,只能在 3D 地图中查看。 可查看数据集包含可以在 2D 地图中查看的影像数据。

  2. 在“2D 地图”视图中,缩小地图,以查看建筑物周围绿色矩形完整范围。

    地图缩小,以显示 Footprints 图层的边界。

    接下来,您将打开先前无人机飞行期间拍摄的影像。

  3. 内容窗格中,选中 Footprints 旁边的框,以将其关闭。 选中 Layers In View 框,以将其打开。

    “内容”窗格中的 Layers In View 图层

    地图会更新,以显示目录数据集中存储的影像。 影像描述建造 Building E 之前的工程区域。

    注:

    图层可能需要几秒钟时间才能加载完成。

    显示建造 Building E 之前的影像的地图

    接下来,您将浏览与 Building E 相关的其他数据集。

  4. 内容窗格中,展开 Layers In View

    包含四个 Building E 图层的 Layers In View

    Building E 的四个数据集已列出:2018 年 7 月、2019 年 2 月、2019 年 10 月和 2020 年 11 月。 您无需逐一打开和关闭每个数据集来进行查看,而是可以使用时间滑块工具来查看影像。

    注:

    Layers In View 组会动态更新,仅列出显示在当前地图范围内的图层。 如果您导航到其他工程区域之一,例如 Yucaipa Valley Regional Park,列出的数据集将会发生变化。

  5. 单击功能区上的时间选项卡。 在查看组中,单击时间按钮。
    注:

    时间选项卡为上下文选项卡。 如果地图不包含启用时间的数据,“时间”选项卡将不会显示。

    “时间”选项卡上的“时间”按钮

    根据目录数据集(包括地图范围之外的目录数据集)中最早图层的日期,系统会在当前时间组中填充值。 默认情况下,时间跨度为两个月。

    根据目录数据集的日期填充日期的“当前时间”组

    在地图上,由于当前时间设置为 2017(Building E 数据在 2017 年之后收集),因此 Building E 影像不再显示。

  6. 回放组中,将滑块从更快拖动到更慢

    设置为“更慢”的回放速度

  7. 单击播放所有步骤按钮。

    “播放所有步骤”按钮

    地图以时间序列的形式显示影像。 随着影像在地图上显示,Layers In View 组会更新,以显示可见的任何图层。 借助播放功能,您可以快速浏览建造随时间的变化情况。

    您还可以使用内容窗格手动查看图层。

  8. 在功能区的查看组中,单击时间按钮。

    时间过滤已禁用,Building E 影像重新显示在地图上。

  9. 内容窗格中,关闭 Building E July 2018 True Ortho

    下一个 2019 年的影像,在地图上变为可见。

    地图上 2019 年的影像

  10. 关闭 Building E February 2019 True Ortho,观察地图上的下一个图层。
  11. 关闭 Building E October 2019 True Ortho,观察地图上的最后一个图层。

    现在,系统仅显示最新的 2020 年的影像。

  12. 保存工程。

通过过滤以及在地图上可视化,您已浏览目录数据集的内容。 借助时间滑块功能,您查看了 Building E 的建造随时间的变化情况。 接下来,您将使用最新影像数据更新目录数据集。


将影像添加至目录数据集

到目前为止,您已浏览目录数据集,但还需对其进行更新。 此工程地点的最新影像于 2020 年 11 月收集。 在工程于 2021 年 2 月完成时,最后一次无人机调查任务已完成。 但是,该无人机影像从未进行处理或添加到该工程。 根据经理要求,您将使用地面控制点处理在 2021 年收集的影像,然后将影像发布到网络,并添加到目录数据集。

创建地面控制点

当处理无人机影像时,地面控制点用于提高位置精度。 地面控制点具有已知的空间坐标,代表清晰可见的位置。 通过将地面控制点与无人机影像中对应的位置进行比较,您可以调整影像的位置以提高精度。

地面控制点可从 2020 年处理的无人机影像中提取,用于提高通过 2021 年影像获取的影像的精度。 您的同事已向您提供多个地面控制点,但您将再添加一个。

注:

要了解有关地面控制点的详细信息,请阅读Drone2Map 中评估工程准确性文章。

  1. 内容窗格中,将 Control 图层拖动至 Building_and_Inspections 目录数据集上方。

    “内容”窗格中,突出显示重新排序方式的 Control 图层

    用于处理 2020 年影像的十个地面控制点,在影像顶部处于可见状态。

    地图上的默认地面控制点

    您将在 E 栋南侧添加最后一个地面控制点。

  2. 在 E 栋南侧,其突出翼部的东侧交叉口附近进行缩放。

    突出显示缩放位置的地图

    人行道处于可见状态。 人行道包括方格地面控制点标记,该标记在拍摄影像时放置。

    E 栋南侧的人行道包括地面控制点标记

  3. 在功能区上,单击主页选项卡。 在控制组中,单击控制下拉按钮,然后选择从地图添加

    “控制”下拉菜单中的“从地图添加”选项

  4. 在地图上,单击方格地面控制点标记的正中心。

    地面控制点已添加。

    显示新的地面控制点的地图

    接下来,您将把三个无人机影像链接到此控制点。

    注:

    您可以选择任何位置,以添加地面控制点,但在后续步骤中链接影像时,必须始终使用相同位置。

  5. 在功能区中主页选项卡的控制组中,单击影像链接编辑器

    “控制”组中的“影像链接编辑器”按钮

    随即显示影像链接窗口。 借助此窗口,您可以将单个影像链接到地面控制点。 为了确保精度,建议您将至少三个影像链接到每个地面控制点。

  6. 影像链接窗口中,对于控制点,选择从地图 0

    “控制点”菜单中的“从地图 0”选项

    窗口会更新,列出距离控制点最近的影像。 影像 DJI_0347.jpg 会显示, 描述 E 栋的南侧旋转了 90 度。

  7. 单击向左旋转按钮。

    “向左旋转”按钮

    影像已经旋转,以北为上方显示。

  8. 放大影像,单击略高于人行道线交叉点的位置,即地面控制点所在的位置。
    提示:

    您可以移动影像链接窗口,以比较地图上地面控制点的位置。 使用十字光标将其与交叉点对齐。

    DJI_0347.jpg 中的交叉点

    标记会在您单击的位置添加,绿色复选标记会显示在影像名称旁边。 此影像已链接到地面控制点。

    注:

    确保单击您添加地面控制点的位置。 如果系统出现错误,再次单击正确的位置来更新标记。

  9. 在影像列表中,单击 DJI_0348.jpg

    影像列表中的 DJI_0348.jpg

  10. 向左旋转影像。 放大影像,单击地面控制点所在的位置。

    第二个影像已链接到地面控制点。

  11. 在影像列表中,单击 DJI_0370.jpg。 向右旋转影像,放大影像,单击地面控制点所在的位置。

    您已将三个影像链接到地面控制点。

  12. 影像链接窗口中,单击确定

处理无人机影像

现在,地面控制点已链接,您可以开始处理影像。 您将使用影像数据创建真正射影像,确保输出影像中的所有物体都以垂直向下的方式呈现。

  1. 在功能区的主页选项卡中的处理组中,单击管理

    “处理”组中的“管理”按钮

    随即出现管理窗格。 借助该窗格,您可以选择希望通过无人机影像生成的输出或产品的类型。

  2. 2D 产品下,选中真正射旁边的框。 确认未选中数字表面模型数字地形模型

    “管理”窗格中的“真正射”选项

    您可以开始处理影像。

  3. 在功能区的主页选项卡中的处理组中,单击开始

    “处理”组中的“开始”按钮

    管理窗格底部会出现进度条,显示处理进度。

    注:

    处理影像所需时间,取决于计算机硬件、正在处理的图像数量、图像的分辨率,以及 Drone2Map 正在生成的产品类型。 对于本教程,处理可能需要 30 分钟至一个多小时。

    完成处理后,名为 True Ortho 的图层将添加到地图和内容窗格。

  4. 内容窗格中,右键单击 True Ortho,并选择缩放至图层

    “缩放至图层”选项

    目前,True Ortho 图层被 Building_and_Inspections 目录数据集覆盖,因此您看不到。

  5. 关闭 ControlBuilding_and_InspectionsImage CentersFlight Lines

    经过处理的影像变为可见。

    显示 2021 年影像的地图

发布影像

目录数据集为 Web 目录数据集,这意味着数据产品是托管在 ArcGIS OnlineArcGIS Enterprise 上的 Web 图层。 您会将 True Ortho 图层作为切片图层在线发布,并将其添加到目录数据集。

  1. 单击功能区上的共享选项卡。 在共享为组中,单击切片图层

    “共享为”组中的“切片图层”按钮

    共享切片图层窗格随即显示。

  2. 图层下,选中 True Ortho 旁边的框。

    “共享切片图层”窗格中的 True Ortho 图层

    您将根据其他 E 栋数据集的命名方案,为该图层提供有意义的名称。

  3. 对于标题,输入 Building E February 2021

    您可以选择在发布过程中,自动将切片图层添加到目录数据集。

  4. 目录下,选中向 Web 目录添加门户项目旁边的框。

    “向 Web 目录添加门户项目”选项

    您还将为切片图层添加描述。

  5. 对于描述,输入 Building E construction progress as of February 2021
  6. 共享切片图层窗格的底部,单击共享
    注:

    共享切片图层可能需要花费几分钟时间。

    完成发布后,您将确认切片图层是否已添加到目录数据集。

  7. 在功能区上的共享选项卡的共享为组中,单击目录数据集
  8. 目录数据集窗格中的管理选项卡上,确认活动目录数据集设置为 Building_and_Inspections

    Building E February 2021 True Ortho 地图服务显示在图层列表中。

    图层列表中的 Building E February 2021 True Ortho 图层

    您也可以在地图中查看影像。

  9. 内容窗格中,关闭 True Ortho。 打开 Building_and_Inspections 目录数据集。

    打开目录数据集进行刷新,以便新添加的 2021 年影像添加到 Layers In View

    注:

    目录数据集中的图层为只读,无法用于分析。 您可以通过目录数据集创建用于分析的图层,方法为右键单击图层,并选择从目录数据集项目创建图层

  10. 关闭 Building E November 2020 True Ortho

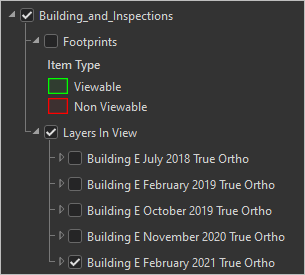

    2021 年影像在地图上可见。

  11. 保存工程。

公司的目录数据集已完成。 借助该数据集,您可以查看在 E 栋上空开展的无人机飞行(包括最近一次飞行)的所有数据集。

在本教程中,您将目录数据集添加到了 Drone2Map,并且浏览了其内容。 随后,您处理了其他影像,并将其添加到了 Web 目录。 对于查找和显示各种相关工程数据,目录数据集非常有用。 尝试使用目录数据集来组织您自己的无人机影像。
