创建雨水道的下游水流路径
分析中的关键位置包含学校、排水渠和雨水道。
打开地图
您将打开一个地图并识别地标。
- 打开 Storm Drain Analysis 地图。

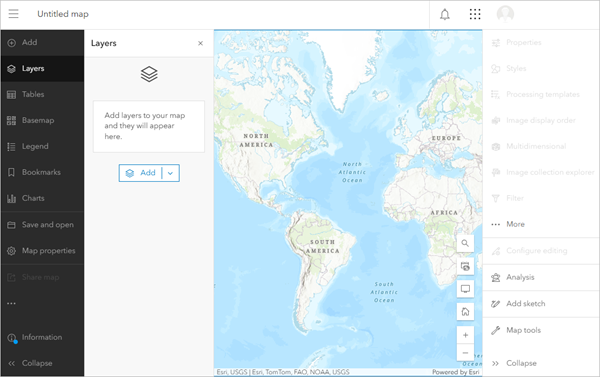

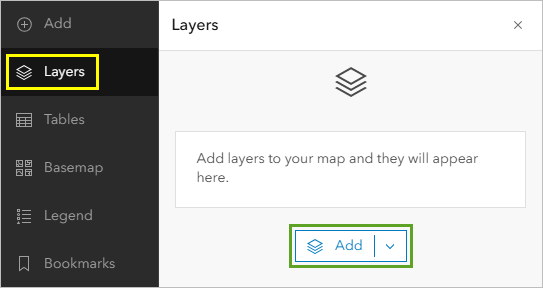

Map Viewer 随即打开。
- 登录到您的 ArcGIS 组织帐户。
注：
如果您没有组织帐户，请参阅软件访问权限选项。
找到学校、排水渠和雨水道
您将使用缩放和平移工具以在地图上找到要素。
- 如有必要，关闭设置（浅色）工具栏上的所有消息和窗格。
- 查看地图内容。
该小学是黄色标记东北方向的大型建筑。
- 使用缩放和平移工具在地图上显示小学。
因为学校建筑的南方是一长排树木和灌木丛。 它们沿着排水渠生长，该排水渠是雨水下水道系统的一部分，旨在将雨水输送到河流、池塘和其他水体，以防其涌入道路、住宅和校园。

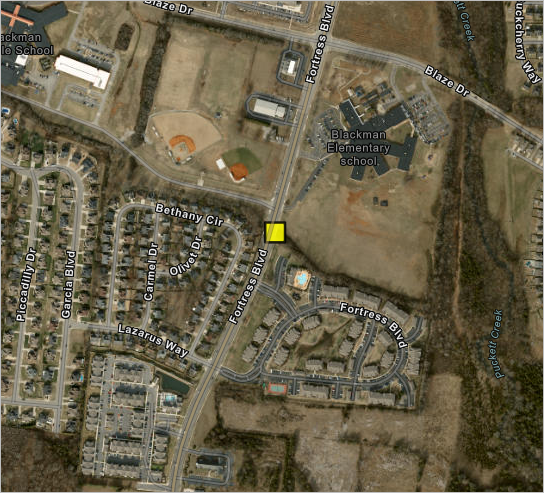

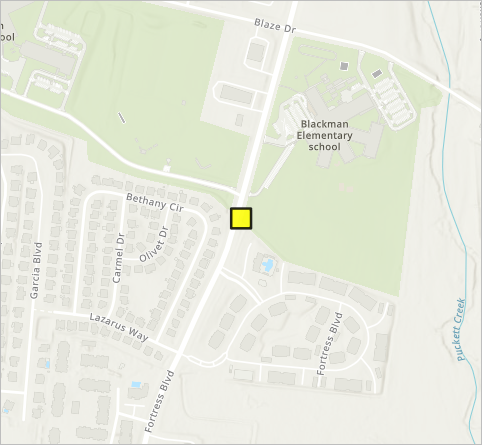

- 放大到这排树木和灌木丛与 Fortress Blvd 街道相交的位置。
地图上有一个黄色方形符号。
黄色符号表示有两个雨水道收集从道路流入排水渠的雨水。 如果您想查看雨水道的外观，可以查看道路另一侧与之相似的一对雨水道。
您将针对黄色方形标记的两个雨水道提出问题。 首先，您会问进入雨水道的水流向哪里？ 水通过哪条路径到达其目的地？ 在开始分析之前，您将保存自己的地图副本。
保存地图
您需要将地图保存到您的 ArcGIS Online 账户。
- 在地图的右下方，单击默认地图视图按钮。
地图返回到默夫里斯伯勒的原始视图。
- 在内容（深色）工具栏上，单击保存并打开按钮，然后选择另存为。
- 在保存地图窗口中，接受现有信息并单击保存。
您已将一个地图复本保存至您的账户。 接下来，您将开始分析。
查找雨水道的下游水流路径
您识别了布莱克曼小学附近雨水道的位置，并保存了地图的副本。 接下来，您将创建一个轨迹或水流路径，显示水从该雨水道流向何处。
您将使用追踪下游工具查找下游水流路径。 此工具使用数字高程模型或 DEM 来创建水流路径。 DEM 是地球表面的 3D 地图。 其中包括山丘和山谷的位置，并且有助于预测水将流向何处。 遗憾的是，该数据集无法供您查看，但它在分析中发挥重要作用。
- 在设置（浅色）工具栏上，单击分析按钮。 在分析窗格中，单击工具选项卡。
- 在工具选项卡上，展开查找位置，然后选择追踪下游。
- 在追踪下游窗格中，对于输入点要素，单击图层，然后选择 Storm drain。
Storm drain 仅包括一个点，该点表示小学附近的雨水道的位置。
- 如有必要，在追踪下游窗格中向下滚动，以便可以看到结果图层。 对于输出线名称，输入 Storm drain trace 并添加您的姓名或首字母缩写。
注：
不能在 ArcGIS 组织中创建同名的两个图层。 可通过向图层名称添加您的姓名首字母以确保组织中的其他人也可以完成本教程。 在创建图层后，可以在地图中对其进行重命名以移除您的姓名首字母，这不会影响基础数据图层的名称。
- 单击运行。
分析完成后，追踪线将添加到地图并显示在图层窗格中。
雨水沿排水渠向下流进入 Puckett Creek，在小学周围向北流。 水从该处流向哪里？
- 在图层窗格中，指向 Storm drain trace 图层，单击选项按钮，然后选择缩放至。
地图随即缩小以显示整个轨迹。
水流路径从 Puckett Creek 连接到坎伯兰河。 路径蜿蜒向西穿过那什维尔，然后向北流入俄亥俄河。 流经密西西比河后，路径流向新奥尔良并进入密西西比河河口的墨西哥湾。 它总共流经或接触七个州、两大主要河流、两大湖泊和若干小湖泊和河流。 路径超过 1,200 英里。
- 在地图上，单击默认地图视图按钮。 保存地图。
您已经确定了雨水从默夫里斯伯勒流向墨西哥湾的路径。 接下来，您将提出另一个问题：流向布莱克曼小学附近雨水道的水来自何处？
创建雨水道的集水流域
您创建了一条轨迹，以查看雨水道中的水流向何处。 接下来，您将使用创建流域工具识别雨水道的上游输水区域。
创建流域
您将为布莱克曼小学附近的区域创建流域。 首先，您将准备地图。
- 在图层窗格中，指向 Storm drain trace 图层，然后单击可见性按钮以关闭图层。
- 在追踪下游窗格中，单击返回按钮以返回到工具选项卡。
- 在工具选项卡上，展开查找位置，然后选择创建流域。
创建流域窗格随即出现。 与“追踪下游”工具类似，创建流域工具也使用 DEM。 创建流域工具可识别向特定位置排水的区域。 您将以英里为单位设置搜索距离（0.5 英里），以告知模型在多大的范围内查找可能的输入。
- 在创建流域窗格中，填写以下值：
- 对于输入点要素，单击图层，然后选择 Storm drain。
- 对于搜索距离，输入 0.5。 对于距离单位，选择英里。
- 对于输出面名称，输入 Upstream Watershed 并加上您的姓名或姓名缩写。
- 单击运行。
分析完成后，流域将添加到地图并显示在图层窗格中。
当前难以看到定位雨水道的黄色标记。 您要将雨水道图层移动到流域图层顶部。
- 在图层窗格中，将 Storm drain 图层拖动到图层列表的顶部。
接下来，您将查看雨水道集水流域的范围。
- 在图层窗格中，指向 Upstream watershed 图层，然后单击展开按钮。
- 在图层窗格中，指向 WatershedFeatures 图层，单击选项按钮，然后选择缩放至。
地图将缩放至流域范围。
- 在地图上单击流域。
随即显示弹出窗口。
- 查看弹出窗口信息。
向布莱克曼小学附近的雨水道集水的流域覆盖面积超过 21 平方英里（55 平方公里）。
注：
本教程中使用的基础数据将定期更新，因此值可能与示例图像有所不同。
- 在弹出窗口中，单击关闭按钮。
- 单击默认地图视图按钮，然后保存地图。
您已识别向布莱克曼小学附近的雨水道集水（或其他元素）的区域。
在本教程中，您追踪了田纳西州默夫里斯伯勒的一个雨水道收集的水流向海洋的路径。 您还创建了一个流域地图以显示向雨水道排水的区域。
注：
尝试为其他雨水道或环境中的其他地点重复此工作流。 由于本教程中的工具所基于的数据几乎适用于世界各地，因此，您可以尝试许多感兴趣的位置。 请记住，要执行分析，您必须使用感兴趣位置创建图层。 该位置可以是草图图层或要素图层上的单个点。 可以考虑芝加哥河附近的位置；这条河的流向在 1900 年发生了反转，现在流向密西西比河并最终流入墨西哥湾，而非流入密歇根湖。
您可以在教程库中找到更多教程。
