制作路线和 terrain 图
您将打开 web 地图并向其中添加一个路线图层。 您还将添加来自 ArcGIS Living Atlas of the World 中的图层，以显示路线周围的 terrain。
打开和保存地图
首先，您应该打开红石峡谷国家保护区的地图。
- 打开 web 地图 Hiking Red Rock Canyon。
注：
根据您的组织和用户设置，您可能已打开 Map Viewer。ArcGIS Online 将提供两个地图查看器，用于查看、使用和创建地图。 有关可用和使用的地图查看器的详细信息，请参阅此常见问题解答。
本教程将使用 Map Viewer。
地图将打开至红石峡谷所在的内华达州拉斯维加斯市。
地图上将显示由土地管理局 (BLM) 设置的红石峡谷边界。 它也会显示红石峡谷游客服务中心的位置，徒步旅行者可在此了解路线信息。 您可自行保存地图副本，以便对其进行更改。
- 如果您尚未登录 ArcGIS 组织帐户，请单击登录并使用您的凭据登录。
注：
如果您没有组织帐户，请参阅软件访问权限选项。
- 在内容（深色）工具栏上，单击保存并打开，然后选择另存为。
随即显示保存地图窗口。
- 在保存地图窗口的标题框中输入 Red Rock Canyon Hiking Map。 不得更改其中的标签。
- 在摘要框，输入 This map was created to assist hikers in planning their day at Red Rock Canyon National Conservation Area.
- 单击保存地图。
地图名称更改位于页面顶部。 地图将保存到我的内容，您可以从组织的内容页面（从主页菜单中选择内容）访问该地图。
添加路线
接下来，您需要在地图中添加 Red Rock Canyon Trails 图层。
- 在内容工具栏上，单击添加，然后选择浏览图层。
- 在浏览图层窗口中，将我的内容更改为 ArcGIS Online。
- 在搜索图层框内输入 Red Rock Canyon Trails。 要将搜索结果限制到由 Learn ArcGIS 管理员帐户拥有的图层，请添加 owner:Learn_ArcGIS。 按 Enter 键。
- 在结果中，单击 Red Rock Canyon Trails 的添加按钮。
随即将 Red Rock Canyon Trails 图层添加到地图中，并且地图将缩放到图层的范围。
路线跨越红石峡谷国家保护区的许多地方。 当前，这些路线的 terrain 和难度并不明显。
- 在内容工具栏上，单击图层。
- 在图层窗格中，将 Red Rock Canyon Trails 图层拖动到 Red Rock Canyon National Conservation Area 图层下方。
显示 terrain
当前该地图使用的是国家地理底图。 ArcGIS Online 底图是 ArcGIS Living Atlas of the World 的组成部分，后者是 Esri 和数千个其他组织的权威地图和数据的集合。 可将该底图用作展示图层背景环境的参考数据。 您可以更改底图，以便更好地显示 terrain。
- 在内容工具条上，单击底图。 在底图库中，单击带标注的 Terrain。
带标注的 Terrain 底图通过一种叫做山体阴影的效果来显示高程。 山体阴影通过在地图上绘制阴影来模拟太阳光从某个角度作用在 terrain 上的效果。 山体阴影效果可反映路线周边的 terrain 和高程。
ArcGIS Living Atlas 中除包括底图外，还包括可用于可视化和分析的地表图层。 您可将这些图层以底图或图层的形式添加到地图中。 您将添加三种地表图层：Multi-Directional Hillshade 图层，用于从六个方向计算山体阴影；Slope Map 图层，可将 terrain 中的斜坡用彩色表示；以及 Hybrid Reference 图层，用于显示道路和标注的关键位置。
- 在内容工具栏上，单击添加，然后选择浏览图层。
- 将我的内容更改为 Living Atlas。
- 在搜索框中输入 hillshade，然后按 Enter 键。
- 在搜索结果中，找到 Terrain: Multi-Directional Hillshade，单击该项目以打开图层描述窗格，然后单击用作底图。
Multi-Directional Hillshade 图层会替换下带标注的 Terrain 底图。
- 关闭图层描述窗格，搜索 slope，然后将 Terrain: Slope Map 作为图层添加到地图。
将 Slope Map 图层添加为图层，方法与您先前添加 Red Rock Canyon Trails 图层类似。
- 搜索 hybrid reference layer，然后将混合参考图层添加到地图。
提示：
您可能需要向下滚动以找到 Esri 拥有的 Hybrid Reference Layer。
Terrain: Slope Map 图层将覆盖 Multi-Directional Hillshade 底图。 您可将 Slope Map 图层设为透明，以同时显示两个图层。
- 在内容工具栏上，单击图层。
- 在图层窗格中，单击 Terrain: Slope Map 图层。
属性窗格随即显示。
- 在外观部分中，将透明度滑块拖曳至约 60% 处。
Terrain 越陡，Terrain: Slope Map 图层的颜色就越深。 通过更改其透明度，可以在高高程下同时看到陡峭程度和晕渲地貌。
- 保存地图。
按照难度符号化路线
由于您已经添加了背景图层，所以您可以将路线符号化，以便用户了解每条路线的难度。
- 在图层窗格中，单击 Red Rock Canyon Trails 图层。
- 在设置（浅色）工具栏中，单击样式。
随即显示样式窗格。 当前绘制样式为位置（单一符号）。 在该样式中，所有图层要素的符号均相同。 当您想要查看地图上的要素而不区分其唯一特征时，可以采用这一样式。 您要显示每条路线的难度，则需要更改样式。
- 对于选择属性，单击字段。
- 在添加字段窗口中，选择 Difficulty 并单击添加。
- 对于选取样式，请单击类型（唯一符号）框中的样式选项。
样式选项窗格将显示难度属性以及每个难度属性的符号。 属性的范围为“简单”到“困难”，但是其顺序并不正确。
- 将 Strenuous 标注拖动到 Moderate 标注上方以重新排列属性。
默认的符号不能很好地传达难度的增加。 您将更改颜色以使用深紫色到浅紫色。
- 在样式选项窗格中的 DIFFICULTY 下，单击 Strenuous 旁边的更改符号。 在符号样式窗格中，对于颜色，单击编辑。
- 对于 #，键入 4c0073 并按 Enter 键。
十六进制数字（例如 4c0073）是描述颜色的一种方式。 符号颜色随即更新。
- 使用代码 a900E6 将 Moderate 符号更改为中紫色。
- 使用代码 df73ff 将 Easy – Moderate 符号更改为较浅的紫色。
- 使用代码 e8beff 将 Easy 符号更改为最浅的紫色。
接下来，您将一次更改所有符号的线宽。
- 在样式选项窗格中，单击符号样式按钮。
- 在符号样式窗格中，将宽度设置更改为 3 个像素，然后确认已选中自动调整宽度选项。
- 在样式选项窗格中，单击完成。 在样式窗格中，单击完成。
- 保存地图。
配置弹出窗口和图例
在本部分中，您将配置字段以在弹出窗口中更清楚晰地传递信息。 您还将从图例中移除 Slope Map 图层。
- 单击任意路线，以查看默认弹出窗口。
将属性名称格式化为全部大写，并使用下划线而非空格，这对用户不友好。
- 在图层窗格中，单击 Red Rock Canyon Trails 图层以访问其设置。
- 在设置工具栏中，单击字段。
- 在字段窗格中，单击 NAME 字段。
- 在格式窗口中，将显示名称更改为 Trail 并单击完成。
更改会反映在打开的弹出窗口中。
- 更改其他字段的显示名称，如下所示：
- 将 DIFFICULTY 更改为 Difficulty
- 将 TIME_HOURS 更改为 Time (Hours)
- 将 MILES 更改为距离（英里）
- 将 KILOMETERS 更改为距离（千米）
- 将 ELEVATION_CHANGE_FEET 更改为 Elevation Change (Feet)
- 将 ELEVATION_CHANGE_METERS 更改为 Elevation Change (Meters)
- 关闭字段窗格。
弹出窗口内容易于理解。
- 关闭弹出窗口。
最后，您需确保该图例仅会传达与本地图有关的信息。
- 在内容工具栏上，单击图例。
所有图层均有图例条目，底图和混合参考图层除外。 Terrain: Slope Map 的条目对于解释地图不是必需的。
- 在图层窗格中，单击 Terrain: Slope Map 以访问其属性。
- 在属性窗格的符号系统部分中，关闭在地图图例中显示。
图例中将不再显示 Slope Map 图例条目。

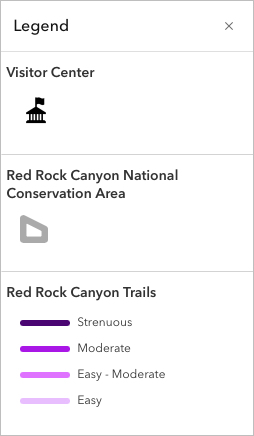

- 在内容工具栏上，单击图例以查看更新的图例。
- 保存地图。
编辑 Web 地图的项目详细信息
首次保存 web 地图时，您提供了标题、摘要和多个标签。 您可以在地图的项目页面中查看和编辑这一信息，您还可以在该页面中添加更多信息（例如描述）以及设置附加属性。
- 在内容工具栏上，单击地图属性，然后单击项目详细信息。
地图的项目页面随即会在新选项卡中打开。 已针对您的地图填充了描述部分。 此描述来自您用来创建地图的原始地图。
- 对于使用条款，单击编辑并输入无。
- 单击保存。
您还可以通过项目页面来监控地图使用情况以评估其受欢迎程度、对设置（例如地图范围）进行编辑以及与其他人共享地图。
- 单击共享。
- 在共享窗口中，选中复选框以便与组织共享项目。 单击保存。
现在您已经创建并共享了 Red Rock Canyon National Conservation Area 的 web 地图，您可以使用它为公园游客创建应用程序。
创建路线的高程剖面图
您将为红石峡谷国家保护区游客中心的自助设备创建一个 Web 应用程序。 该应用程序将包括路线的高程剖面，以帮助游客选择要浏览的路线。
创建 Web 应用程序
您将从包含高程剖面功能的 ArcGIS Instant Apps 模板开始，以在地图上显示路线要素的距离和高程。 高程剖面是距离方向上高程变化的图形描绘。 高程剖面会帮助徒步旅行者根据路线的高程增益和难度计划旅程。
- 如有必要，打开 Red Rock Canyon Hiking Map 的项目页面。
提示：
您可以从我的内容访问地图的项目详细信息。
- 在概览选项卡上，单击创建 Web 应用程序，然后选择 Instant Apps。
随即显示一个可用 Web 应用程序库。 某些模板具有特定用途；其他则作常规使用。
- 在搜索应用程序功能框中，输入 elevation profile 并单击出现的建议。
库现在被过滤以仅显示可为其配置高程剖面的应用程序。 建议选择媒体地图。
- 在媒体地图卡片上，单击选择。
- 在创建应用程序 - 媒体地图窗口中，对于标题，输入 Red Rock Canyon Hiking App。标签保持不变。
- 单击创建应用程序。
片刻之后，将出现媒体地图的应用程序配置窗口。
应用程序配置窗口提供一些应用程序设置和应用程序的交互式预览。首先，您将包括高程剖面功能。
- 在垂直工具栏上，单击搜索设置，键入 elevation，然后单击建议中的高程剖面。
- 当系统提示关闭快速模式时，单击继续。
注：
在配置应用程序时，您可以使用默认快速设置模式，其中提供了可配置选项的子集。 或者，可以关闭快速，以访问其他选项并配置模板的所有可用设置。
交互性设置随即打开，显示浏览部分，并且高程剖面选项将以信息窗口突出显示。
- 关闭高程剖面图窗口。 打开高程剖面。
应用程序预览将更新为包括用于高程剖面工具的新按钮。 应用程序会自动保存，如配置面板显示的草稿徽标旁所述。
- 对于高程剖面单位，选择英制。 打开启动应用程序时打开高程剖面工具。
高程工具的按钮在应用程序预览中打开。
接下来，您将配置一个简介面板，以便在公园游客首次打开应用程序时为他们提供一些基本说明。
- 在垂直工具栏上，单击关于，然后单击应用程序详细信息。

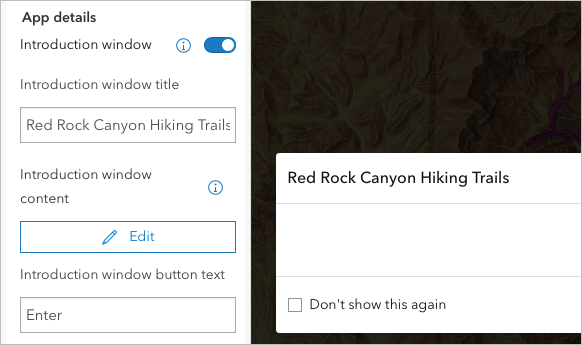

- 在应用详细信息窗格中，打开简介窗口设置。 对于简介窗口标题，输入 Red Rock Canyon Hiking Trails。
- 对于简介窗口内容，单击编辑。 在出现的文本编辑器中，键入：在计划您的一天时使用此应用程序作为工具。 单击地图中的路线以查看其详细信息。 单击选择线按钮以查看特定路线的高程剖面或单击自定义路线的新剖面。
- 单击关闭。 查看简介窗口预览并单击关闭。
接下来，您将配置图例，以便最终用户可以快速确定路线的难度。
- 在应用程序详细信息窗格中，单击返回，然后单击位置详细信息以访问图例的选项。
- 验证图例是否已打开。 对于图例样式，单击经典。
- 打开应用程序加载时打开图例。
接下来，您将更改图例在应用程序中的位置。
- 在垂直工具栏上，单击主题和布局，然后单击位置管理器。

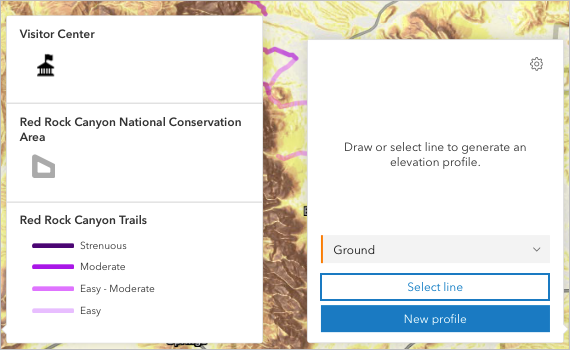

- 将图例拖到左下位置，使其位于应用程序中高程剖面的另一侧。
接下来，您将发布应用程序。
- 单击发布，然后单击确认。
发布完成后，将显示一条成功消息，并且草稿徽标将更改为已发布徽标（其中包括您发布的日期和时间）。 共享窗口随即出现，其中包括应用程序的链接和一个在新窗口中启动它的按钮。
- 关闭共享窗口。 在头寸管理器选项卡上，单击退出并再次单击退出确认您要退出。
应用程序的项目页面将出现，您可以在其中添加其他详细信息并更改共享状态。 您将更新详细信息页面，然后测试应用程序。
编辑应用程序的项目详细信息
您首次创建此 web 应用程序时，已经填写了项目标题和标签。您还需添加摘要和描述并对源进行配额。
- 在项目页面上，单击添加关于项目的简短摘要。 输入以下文本并单击保存：This app was created to help hikers plan their day at Red Rock Canyon National Conservation Area。
- 对于描述，单击编辑并输入以下段落，然后单击保存：此应用程序显示位于红岩峡谷国家保护区的步道。 其目的是帮助徒步旅行者按照自身的能力和资源安排每天的行程，以减少救助次数。 用户可单击路线以查看详细信息，如名称、难度等级、全程预计时间、线路全长（单位：英里和千米）及高程变化。
- 对于制作人员（归属），单击编辑。 输入以下文本并单击保存：Department of the Interior, Bureau of Land Management。
提示：
要修改应用程序设置并重新发布更改，您可以通过单击配置重新打开应用程序的配置页面。
测试该应用程序
应用程序创建后，您将测试它是如何帮助具有不同等级徒步旅行能力的游客的。 例如，携带儿童的人群使用该应用程序。 他们选择相对简单、短途的路线。
- 在项目页面顶部，单击视图。
随即在新选项卡中打开应用程序。 简介窗口随即显示，其中包含您添加的应用程序说明。
- 单击关闭。
- 在高程剖面窗口中，单击选择线。
- 在地图上单击唯一的简单路线，Moenkopi Loop。
所选线要素的高程剖面图随即出现。
- 将指针移动到高程剖面图上方，然后展开地面部分以查看更多详细信息。
地图上会出现一个橙色点，显示图表上标识的相应位置。
- 在地图上，单击 Moenkopi Loop 路线以打开其弹出窗口。
根据要素弹出窗口，这条路线大约需要一个半小时才能完成。 它长约 2 英里，高程变动 24 英尺。 携带儿童完成旅程可能会花费更长时间，但这会是一次好的机会。
接下来，您将探索三位经验丰富的徒步旅行者如何使用该应用程序。
- 单击地图上的较长的困难路线，Grand Circle Adventure。
根据弹出窗口中的信息，要徒步走过这一路线，徒步旅行者需要为一整天的徒步旅行做准备（大约 7 到 9 小时），但今天太晚了。 他们决定从游客中心开始走简单路线，然后在道路延伸处进入该较长的困难路线，但仅徒步经过一部分。 他们可以生成自定义高程剖面以确定这一计划是否合适。
- 关闭弹出窗口。
- 在高程剖面窗口中，单击新建剖面。
- 在地图中单击，开始从游客中心绘制线。 （如有必要，将地图放大。）
- 持续顺着简单环形线路的南端单击，然后单击该线路连接到的困难线路。
- 当路线延伸到中等路线时停止追踪；双击以完成线路绘制。
高程剖面将根据您的自定义路线更新。
- 展开地面部分以显示自定义路线的长度和高程变动。
徒步旅行者的自定义路线大约 3.6 英里长，累积高程增加 759 英尺。 （结果可能会有所不同。）
- 通过关闭浏览器选项卡来关闭应用程序。
在本教程中，您创建了应用程序，以在红石峡谷国家保护区的自助设备中使用。 您添加了 ArcGIS Living Atlas of the World 中的内容作为背景参考信息，以显示路线的高程和坡度。 有了这个应用程序，徒步旅行者可以做出更明智的决定，从而获得更安全、更愉快的体验。
