发布视频图层

要在地图中使用视频的空间信息,首先必须将其发布为托管视频图层。

下载视频

首先,您将下载一个显示怀俄明州夏延市设施点的视频。 然后,您将登录到 ArcGIS Enterprise 门户并访问 ArcGIS Excalibur,您将使用它来将视频发布到 ArcGIS Video Server

  1. 下载 cheyenne-inspection 压缩文件夹。
  2. 找到计算机上下载的文件夹并将其解压缩到您容易记住的位置,例如您的 Documents 文件夹。
    注:

    开始下载前,根据 web 浏览器的不同,系统可能会提示您选择文件的位置。 大多数浏览器将默认下载到计算机的 Downloads 文件夹下。

    解压缩后的文件夹中包含一个文件:cheyenne-inspection.mpg.mpg 文件是一种视频文件类型。

  3. 使用授权用户账户登录到 ArcGIS Enterprise 门户。
    注:

    要完成本教程,您的 Enterprise 账户必须具有发布视频角色权限。 如果您没有此权限,请联系 Enterprise 门户的管理员。

  4. 在门户主页上,单击功能区上的应用程序按钮,然后选择 Excalibur

    Excalibur 应用程序

    随即显示 Excalibur 主页。

将视频发布为托管图层

接下来,您将使用 ArcGIS Excalibur 将下载的视频发布为 ArcGIS Video Server 上的托管视频图层。 将视频发布为托管图层,它可以在其他企业 GIS 软件中使用。

  1. Excalibur 主页上,单击发布图层按钮。

    发布图层按钮

    提示:

    或者,您可以单击发布新内容:托管 Web 图层

    首先,您需要选择要创建的托管 Web 图层的类型。 Excalibur 可以用来托管图像图层、观测图层或视频图层。

  2. 对于视频图层,请单击按需旁边的箭头。
    注:

    如果您的 Enterprise 环境未配置为发布视频图层,则无法查看发布视频图层的选项。 有关如何为环境配置此功能的说明,请参阅ArcGIS Video Server 站点与 ArcGIS Enterprise 门户联合

    视频图层选项

    系统会提示您提供有关视频图层的一些基本元数据。

  3. 设置以下信息:
    • 对于项目名称,键入 Latest Damage Assessment around Facility of Interest,并添加您的姓名或首字母缩写,以确保标题唯一。
    • 对于文件夹名称,选择您想要将图层发布到的门户文件夹。
    • 对于摘要,键入 This video can be used to analyze structural damage in and around a facility of interest in Cheyenne, Wyoming.
    • 对于标签,键入 Aerial Video
    • 对于共享,选择组织

    基本信息参数

  4. 单击下一步

    稍后,您将选择要上传的文件。

  5. 单击浏览以在此处选择或放置文件以进行上传。 浏览到并双击 cheyenne-inspection.mpg 文件。

    文件随即添加到页面上。 列出了总上传大小。 文件的上传大小约为 77 MB。

  6. 单击下一步
  7. 对于 Video Server 上的已发布服务名称,输入 Latest_Damage_Assessment_,后跟您的姓名或首字母缩写。

    您也可以选择输出视频分辨率。 如果 ArcGIS Video Server 在托管计算机上有 GPU 资源,视频图层将以不同的分辨率进行编码。 如果没有可用的 GPU 资源,则在发布时只能使用源分辨率。

    视频图层分辨率可以低于其源分辨率,但不能高于其源分辨率。 原始视频的分辨率为 1920 x 1080,因此您将选择匹配的分辨率。

  8. 对于选择所需的输出视频分辨率,选中全高清

    全高清选项

    您还将看到“配置图层位置详细信息”的选项。 当视频文件不包含在发布视频图层时在地图面板中显示遥测所需的元数据时,此选项将非常有用。 但是,对于此文件,无需定义这些详细信息,因为我们所使用的视频文件包含该元数据。

  9. 单击下一步

    您的视频图层已准备就绪,可以发布。

  10. 查看摘要,然后单击创建图层

    发布完成后,会显示一条消息通知您。 您的新托管视频图层已准备就绪。 视频图层存储在您账户的内容中,组织内的任何人都可以访问。

  11. 或者,在新浏览器选项卡中,导航到您的 Enterprise 门户主页。 在功能区中,单击内容

    您的视频图层将作为账户中的项目提供,以供使用。

    内容页面中的视频图层

  12. ArcGIS Excalibur 浏览器选项卡上,单击连接到画布

    随即将该视频图层添加至画布,可以在画布中与其进行交互并对其进行分析。 默认情况下,画布包含两个面板:地图面板,用于显示遥测数据和视频拍摄地点的地图;焦点面板,用于显示视频。

    默认开发画布

    提示:

    您还可以从内容页面将视频图层添加至画布。 单击视频图层的名称以转到其详细信息页面。 然后,单击在 ArcGIS Excalibur 中打开

您已成功将视频文件作为托管视频图层发布到 Video Server。 现在,该视频可以与地图和其他空间数据一起在 Excalibur中进行分析。


分析视频图层

现在,您将分析已发布的视频图层。 该视频显示了怀俄明州夏延市设施的航拍检查。 您会将视频与同一区域的影像地图进行比较,以检查设施屋顶是否存在损坏、杂物或其他意外差异。 您将注记差异并捕获屏幕截图以与他人共享。

观看视频

首先,您将更改底图以显示卫星影像。 然后,您将播放视频并将其与地图上的影像进行比较。

  1. Excalibur地图面板中,单击底图。 在底图窗口中,选择影像

    影像底图选项

    底图即会更改。

  2. 关闭底图窗口。

    影像显示了设施的俯视图。

    设施点的卫星影像

  3. 使用焦点面板,单击播放视频按钮。

    播放视频按钮

    视频随即播放。 播放时,地图会更新以显示捕获视频的传感器位置(圆圈)及其捕获位置(多边形)。 虚线跟随传感器,显示其路径。

    显示传感器和帧位置的地图

  4. 观看完整视频,并观察地图随时间的变化。

    视频中的设施屋顶是否存在可见的杂物? 为了帮助您回答这个问题,您将使用 Excalibur 中的视频分析工具。

捕获视频帧

在处理视频图层时,可以在地图面板中使用多个分析工具,包括测量、计数或创建有关视频元素的报告的工具。

您将使用一个工具来捕获特定的视频帧,以便将视频中的内容与影像中的内容进行比较。

  1. 再次播放视频。 在 00:22 标记位置,单击暂停视频按钮。
    提示:

    或者,在任何时间暂停视频并将时间滑块拖动到 00:22。

    视频在 00:22 处暂停

    该帧中看到的某些白色圆柱结构上似乎存在杂物或可能存在损坏。 您将捕获此帧以进行比较。

  2. 焦点面板上方,单击工具,然后选择捕获视频帧

    捕获视频帧工具选项

  3. 视频帧面板中,单击捕获

    随即捕获视频帧,并将其显示为预览。

    注:

    如果未看到图像预览,可能因为您的浏览器遇到了安全错误,不允许下载图像。 如果是这样,请解决所有证书错误,然后再继续操作。

    您可以选择在地图上查看帧或下载帧。 您将在地图上查看它,以与卫星影像进行比较。

  4. 选择添加到地图,然后单击提交

    在地图上查看选项和提交按钮

    通知显示视频帧已添加到地图中。 在当前地图范围内,视频帧可能难以看清,因此您将导航到该视频帧。

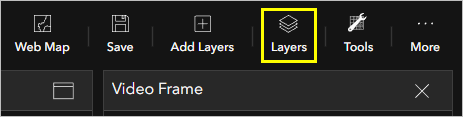

  5. 视频帧面板上方,单击图层

    “图层”菜单上的“操作”按钮

  6. 对于捕获的视频帧,单击缩放至按钮。

    地图面板将缩放至捕获的视频帧的范围。

    显示捕获的视频帧的地图面板

    为了更好地查看帧,您将关闭地图上显示传感器视线和帧轮廓的图层。

  7. 焦点面板中,单击更新视频图层图形按钮。

    更新视频图层图形按钮

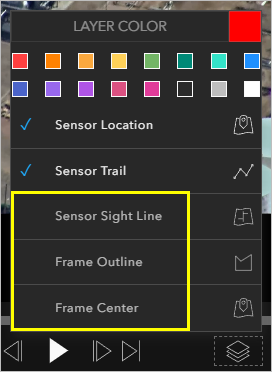

  8. 取消选中传感器视线帧轮廓帧中心

    现在,地图显示了无遮挡的视频帧。

    地图上无遮挡的视频帧

  9. 单击图层按钮。 对于 Captured Video Frames,单击隐藏图层按钮。

    隐藏图层按钮

    视频帧随即在地图上被隐藏。

    隐藏视频帧的地图

  10. 显示和隐藏 Captured Video Frames 图层,以比较视频帧和影像。

    视频帧未完全正射校正,但与影像足够相似,可以进行比较。

    视频帧和影像之间存在一些重要差异。 在影像中,缺少一些结构,但在视频帧中存在。 某些结构似乎还存在损坏或杂物。 影像比视频更新,因此其中某些结构可能已被移除。

标记地图

现在,您已经将影像与视频进行了比较,您将标记地图以注记受损、被杂物覆盖或完全缺失的结构。

  1. 确认视频帧在地图上被隐藏,仍缩放到设施周围的感兴趣区域。
  2. 单击工具,选择标记

    标记工具

    您可以在地图上使用点、线、面、矩形或文本进行标记。 您将使用点来标记缺失或损坏的结构。

  3. 标记面板中,单击单击以添加点按钮。

    单击以添加点按钮

    在将点添加到地图之前,您将更改它们的大小和颜色。

  4. 对于大小,键入 16。 对于填充,选择蓝色或键入 #1E90FF

    大小和填充参数

  5. 地图面板中,单击一个在影像中似乎与视频帧相比缺失的结构,如示例图像中所示的位置:

    地图上缺失的结构

  6. 标记面板中,单击单击以添加点按钮。 请更改以下参数:
    • 对于大小,键入 16
    • 对于填充,键入 #1E90FF
  7. 地图面板中,单击另一个在影像中似乎与视频帧相比缺失的结构。
  8. 或者,使用相同的参数添加更多点,以标记视频中似乎受损或被杂物覆盖(但在影像中没有)的结构。

    缺失、受损或杂物覆盖的结构

    注:

    您的标记不必与示例图像完全匹配。

    您将在结构周围绘制一个矩形,以便在视觉上对它们进行分组。 您计划捕获此区域的屏幕截图以与其他人共享,因此还需要添加一段文本以提供更多背景信息。

  9. 标记面板中,单击单击并拖动以绘制矩形按钮。

    单击并拖动以绘制矩形按钮

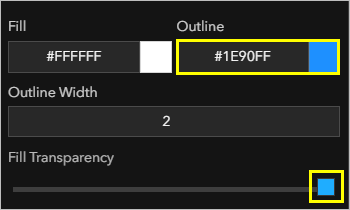

  10. 对于轮廓,键入 #1E90FF。 将填充透明度更改为 100% 透明
  11. 地图面板中,围绕您添加的点绘制一个矩形。

    地图上的矩形

  12. 标记面板中,单击单击以定义文本位置按钮。
  13. 对于标注,键入 The marked structures are either damaged, covered in debris, or missing when compared to the video. 对于颜色,键入 #FFFFFF
  14. 地图面板中,在您绘制的矩形上方添加文本。

    地图上的文本

    您现在已经使用视频帧和影像之间的比较结果标记了地图。

捕获屏幕截图

您将捕获带有标记的地图的屏幕截图,可以下载并与工程中的其他人共享。

  1. 单击工具,选择屏幕截图

    屏幕截图工具

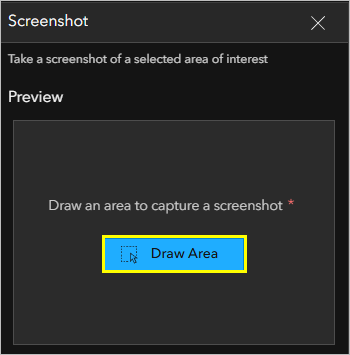

  2. 屏幕截图面板中,单击绘制区域
  3. 地图面板中,绘制一个覆盖整个地图范围的矩形。

    屏幕截图面板中,将显示您指定区域的预览。

    屏幕截图的预览

    提示:

    如果您对预览不满意,单击重新绘制以重新绘制屏幕截图的范围。

    接下来,您将下载屏幕截图。

  4. 对于导出选项,选择保存。 对于文件名,键入 Facility Structures Analysis

    屏幕截图的参数

  5. 单击提交

    您的屏幕截图已下载。

  6. 在计算机上找到已下载的屏幕截图并将其打开。

    该文件可与检查的其他成员共享,并可用于演示文稿或简报。

    如果您希望能够再次访问您的 Excalibur 工程,可以保存工程。

  7. ArcGIS Excalibur 中,单击保存。 在创建 Excalibur 工程窗口中,输入以下信息:
    • 对于标题,键入 Facility Structures Analysis
    • 对于文件夹名称,确认已默认填充 Facility Structures Analysis
    • 对于工程说明,键入 Inspect the differences between a video and imagery of the facility.
    • 对于摘要,键入 A comparison between video and imagery of a facility in Cheyenne, Wyoming.
    • 对于标签,键入 Aerial video
    • 共享级别设置为组织
  8. 单击创建工程

    将保存工程,以便稍后访问。

在本教程中,您将发布一个托管的视频图层到 ArcGIS Video Server。 在发布视频之后,您将使用 ArcGIS Excalibur 并排浏览和分析该视频与同一区域的卫星影像。 您标记了发现内容并将它们导出为屏幕截图以与他人共享。

托管在 Video Server 中的视频图层可以被与之共享的任何人访问和重复使用。 本教程中的视频可以在任何时候重新用于不同的用途。

您可以在教程库中找到更多教程。
