搜索影像并创建工程

在本模块中,您将担任团队领导者角色。 您将在 ArcGIS Excalibur 中创建工程,其中包含最新的影像数据以及 2007 年的历史影像。 此外,您还需要在工程内部署一个观测点图层,用于搜集机场周边的要素信息。 您将保存此自定义工程及说明,交由团队中的影像分析师进行区域分析工作。

搜索并连接影像资源

首先,您需要搜索并连接到多伦多的历史影像数据。 您将确认这些影像数据中包含比利·毕晓普机场。

  1. 使用授权用户账户登录到 ArcGIS Enterprise 门户。
  2. 在门户主页上,单击功能区上的应用程序按钮,然后选择 Excalibur

    应用程序库中的 Excalibur

    随即显示 Excalibur 主页。

  3. 单击搜索并查找卡片。

    “搜索并查找”卡片

    提示:

    或者,单击侧面工具栏上的搜索按钮。

  4. 搜索并查找页面上,单击浏览

    “浏览”按钮

    提示:

    或者,单击工程工具栏上的集合按钮。

    浏览集合窗格随即出现。 在此处,您能够搜索到组织可以访问的所有影像和视频图层资源。 如果您是首次使用 ArcGIS Excalibur,可能会发现图层已保存选项卡是空的,但您稍后会在此找到您添加的或与您的组织共享的图层。

  5. 单击从 Web 添加选项卡。

    您将通过 URL 搜索影像服务

  6. 通过 URL 添加框中,复制并粘贴以下链接:https://sampleserver6.arcgisonline.com/arcgis/rest/services/Toronto/ImageServer
  7. 单击框外部以验证服务是否有效。

    屏幕上将显示一条绿色的消息,提示您影像图层已成功验证。

    通过 URL 添加

  8. 单击连接图层
  9. 系统将搜索影像服务,以找出服务中的所有单独影像。 结果表将显示两个影像。
  10. 结果表的底部,拖动滚动条查看标签列。

    标签列和滚动条

    第一个影像被标记为全色锐化,第二个影像则被标记为 MS(多光谱)。 全色锐化是一种处理过程,它将分辨率较高的全色(黑白)影像与多光谱(彩色)影像结合起来。 将生成高分辨率的彩色影像。 您将为工程选择全色锐化影像,以便能观察到更多细节。

  11. 在表中,选中第一行的复选框。
  12. 在表上方,单击显示影像按钮。

    “显示影像”按钮

    影像将显示在地图上,覆盖多伦多市的部分区域。 此影像由 GeoEye Inc. 提供,并由 Esri 托管,以便在本教程中使用。 此影像是由 IKONOS 卫星于 2007 年收集的。

    多伦多影像

    接下来,您需要将地图视角移至比利·毕晓普机场,该机场位于城市南部的岛屿上。

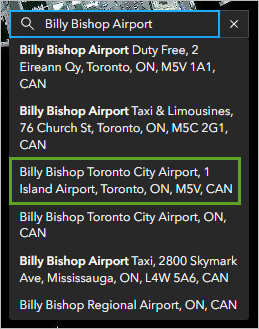

  13. 在地图上的搜索栏中键入 Billy Bishop Airport,然后单击随即出现的第一个选项。

    地图将自动缩放至机场所在位置。

    比利·毕晓普机场

创建 Excalibur 工程

之后,您将创建一个 Excalibur 工程,其中包含您所找到的机场影像。

  1. 结果表中,确保已选中第一行。 在表格上方,单击显示搜索队列详情(购物车)按钮。

    显示搜索队列详细信息按钮

    随即显示我的搜索队列窗格。

  2. 确认列表中是否包含 po_578117_metadata.txt:0000000;po_578117_metadata 项目。 单击创建新工程
  3. 创建 Excalibur 工程窗格中,对于标题,键入 Billy Bishop Airport Analysis。 按 Tab 键。

    根据标题,系统会自动填充文件夹名称字段。

    标题和文件夹名称

    接下来,您需要添加一些说明,以便在您将此工程交给影像分析师时,他们能够明确了解您希望他们执行的任务。

  4. 对于工程说明,键入 Complete the following instructions to analyze the imagery around Billy Bishop Airport:
  5. Enter 键,然后单击无序列表图标。

    无序列表图标

  6. 键入或复制粘贴以下内容:
    • 放大至比利·毕晓普机场的书签位置。
    • 使用“卷帘”工具对比当前影像和历史影像。
    • 标记结构变化的观测点。
    • 使用“标记”工具记录分析结果。
    • 导出结果的屏幕截图。
  7. 对于摘要,键入 The purpose of this project is to inspect structural changes at Billy Bishop Toronto City Airport since 2007.

    工程说明

  8. 对于标签,键入 Excalibur, Imagery, Observation Collection,然后按 Enter 键。
  9. 对于共享级别,选择组织

    将共享级别设为“组织”。

  10. 单击创建工程

    工程随即在画布上打开。

创建书签

现在,您将为分析所需区域创建一个书签。 这样可以确保被指派的影像分析师能够快速定位起始点。

这次,您将通过坐标来定位机场,而不是使用搜索栏。

  1. 在画布右下角,确保选择坐标格式选项设置为 XY。 在输入坐标框中,复制并粘贴 -79.394895°, 43.632622°
  2. 单击转到

    “转到”按钮

    地图上会显示一个标记点。

  3. 放大地图直至机场航站区域充满屏幕。

    标记

  4. 在地图工具栏上,单击书签按钮。

    书签按钮

  5. 工程书签窗口中,确保选中工程选项卡,然后单击创建书签
  6. 对于名称,键入 Billy Bishop Airport
  7. 对于描述,键入 Use this bookmark to zoom to the extent of Billy Bishop Airport.

    书签描述

  8. 单击创建

    您的工程现已包含一个书签,供您和其他人使用,以便快速回到机场区域。

  9. 关闭工程书签窗口。

更改工程的 web 地图

下一步,您将更改工程的 web 地图,以便显示当前的影像。 在分析过程中,它将允许影像分析师将历史影像与机场今日的状态进行对比。

  1. 在工程工具栏上,单击更多按钮。 单击工程详细信息

    更多按钮和工程详细信息

    工程的详细信息将在新页面上展示。

  2. 单击 Web 地图选项卡。

    Web 地图选项卡

    您将看到 web 地图已设置为“工程 Web 地图”。 这是您之前创建 Excalibur 工程时创建的,并自动设置为“工程 Web 地图”。

  3. 单击浏览 Web 地图

    更改 Web 地图

    在为您的 Excalibur 工程选择底图时,您不仅限于现有的选项。 您可以在组织中创建自定义 web 地图,并将其用作工程 web 地图。 这些自定义 web 地图可以包含额外的上下文图层,为您分析的区域提供更多信息。 但是,对于本工程,您只需要多伦多当前的影像,因此您将使用 Esri 提供的影像混合底图。

  4. 单击“我的组织”旁的下拉箭头,然后单击所有人
  5. 在搜索栏中,键入 imagery hybrid owner:esri_en,然后按 Enter 键。

    包含所有者名称将确保您找到包含此底图的英文标注版本。

  6. 在结果列表中,单击影像混合

    影像混合卡片

  7. 单击保存。 现有 web 地图将替换为影像混合。 影像分析师将利用它来识别今天比利·毕晓普机场存在的结构。
  8. 单击“浏览 Web 地图”旁的下拉箭头,然后单击“另存为”。
  9. 输入 web 地图标题“Imagery Hybrid Web Map”,然后单击“保存”。

    由此将使用影像混合底图保存一个新的 web 地图,您现在可以对该 web 地图进行更改,因为您是该 web 地图的所有者。

    影像混合地图

创建观测点图层

之后,您将在工程中创建一个观测点图层,供影像分析师稍后在地图上记录观测数据之用。

  1. 单击观测点图层选项卡。

    观测图层选项卡

  2. 单击新建

    自行定义图层

    新建观测点图层窗格随即打开。

  3. 对于图层名称,键入 Billy Bishop Airport Structures
  4. 对于图层几何类型,选择点图层

    确认图层几何类型已设置为点图层

  5. 对于图层选项,选中 Excalibur Calculated FieldsAnalyst Comments Field 选项。

    图层选项

  6. 单击创建图层

    可能需要花费几分钟时间进行发布。 完成这些步骤后,将显示配置观测点图层页面。

  7. 对于摘要,键入 Structures observed at Billy Bishop Airport.
  8. 对于标签,键入 Excalibur, Imagery, Observation collection,然后按 Enter 键。
  9. 对于共享给,选择组织

    图层属性

  10. 单击保存

    至此,您已成功创建名为 Billy Bishop Airport Structures 的观测点图层。

添加图层字段

接下来,您将向观测点图层中添加一个新字段。 使用该字段,影像分析师可以标注每个观测点的结构类型。

  1. 滚动到页面顶部,单击字段选项卡。

    字段选项卡

    您会看到图层已包含 12 个系统管理字段和一个名为 Analyst Comments 的图层字段。 您需要添加一个新的图层字段来记录结构类型信息。

  2. 图层字段表上方,单击新建字段按钮。

    新建字段

  3. 新建字段窗格中,对于字段名称,键入 StructureType
  4. 对于显示名称,键入 Structure Type
  5. 确保数据类型已设置为字符串
  6. 对于字段需要值,选择

    字段属性

  7. 对于属性域类型,选择编码值

    编码值允许您为结构类型字段创建一个预定义的值列表。 这样可以通过防止拼写错误或非预期的值来确保数据的准确性。 它还使您能够在收集任何数据之前为每种结构类型预定义符号。

    您需要为机场中预期出现的三种结构类型各添加一个编码值。

  8. 编码值部分,对于名称,键入 Terminal。 对于代码,输入 1
  9. 单击添加
  10. 添加另一个编码值。 对于名称,键入 Hangar。 对于代码,键入 2
  11. 添加第三个编码值。 对于名称,键入 Jetway。 对于代码,键入 3

    编码值

  12. 单击应用

    现在,观测点图层中新增了一个名为结构类型的字段,包含三个选项:TerminalHangarJetway

设置图层样式属性

接下来,您将为每种结构类型设置对应的符号。

  1. 单击样式选项卡。
  2. 对于图层样式,选择唯一值

    “图层样式”已设置为“唯一值”

    唯一值样式允许您为字段中每个不同的值定义特定的符号。

  3. 唯一值样式部分下,确保选择字段已设置为结构类型字段,且已选中 Terminal

    已选中 Terminal 样式

    鉴于航站楼通常为较大型建筑,您将为 Terminal 设置一个较大的符号。

  4. 对于大小,键入 20

    为每种符号选择不同的形状和颜色。 这有助于提高地图的可访问性,例如,对色觉缺陷人群更为友好。

  5. 对于样式,选择正方形
  6. 对于填充,单击灰色框,然后选择红色 (#FF4040)。

    Terminal 符号属性

  7. 唯一值样式部分下,单击 Hangar
  8. 对于样式,选择菱形。 对于填充,选择浅绿色 (#73B566)。

    Hangar 符号属性

  9. 唯一值样式部分下,单击 Jetway。 对于填充,选择深的蓝色 (#4B64C9)。

    完成的符号

  10. 单击保存

    至此,观测图层已经更新,每种结构类型都有了相应的符号。

在本模块中,您通过影像服务 URL 连接到影像数据,并利用它创建了一个 Excalibur 工程。 您为工程添加了书签,更换了 web 地图,创建了观测点图层,添加了带编码域的字段,并为该图层定义了样式。

目前,作为团队负责人的您的任务已完成。 在下一个模块中,您的团队里的影像分析师将使用您创建的工程进行分析工作。


收集信息并共享结果

您是一名影像分析师。 您的团队领导交给您一个 ArcGIS Excalibur 项目,要求您分析其中包含的影像数据。 您的主要任务是识别多伦多市比利·毕晓普机场的结构变化。 您将使用卷帘工具对比当前影像和历史影像。 您将收集观测数据,使用标记工具添加注记,并导出结果与团队共享。

可以使用“卷帘”工具来比较影像

首先,您将打开工程项目并缩放至提供的书签位置。 然后,您将使用卷帘工具,将底图上的当前影像与工程中包含的 2007 年的影像图层进行对比。

  1. 如有必要,请打开 ArcGIS Excalibur
  2. 在侧面工具栏上,单击 Excalibur 工程按钮。

    “Excalibur 工程”按钮

  3. Billy Bishop Airport Analysis 卡片上,单击打开工程

    打开工程

    地图随即出现,中心定位在多伦多。

  4. 在工程工具栏上,单击工具按钮。
  5. 工程工具下,单击说明

    说明

    说明窗格随即出现。 您将按照这里列出的说明完成任务。

  6. 在地图工具栏上,单击书签按钮。 在 Billy Bishop Airport 旁边,单击缩放至书签范围按钮。

    缩放至书签范围

  7. 关闭工程书签窗口。
  8. 在工程工具栏上,单击工具按钮。

    “工具”按钮

  9. 在随即出现的菜单中,单击比较工具下的卷帘

    卷帘工具

    卷帘窗格随即出现在地图旁边。

  10. 对于主要,选择 Web 地图。 对于比较,选择 Toronto

    主要影像将出现在地图的左侧或顶部(取决于卷帘方向属性),比较影像将出现在右侧或底部。

  11. 对于卷帘方向,选择垂直

    “卷帘”属性

  12. 单击应用
  13. 在地图上,拖动滑块比较两组影像中的机场。

    卷帘滑动条

    当前影像来自“影像混合”底图,显示在左侧。 2007 年的影像显示在右侧。

    在旧影像和新影像之间最大的变化是跑道北侧的大型白色建筑物。 这是一个新航站楼。 岛屿东北角还有两座新建筑。 这些是机库。

    带有和没有新机库的机场

采集观测点

接下来,您将使用采集观测点窗格标记影像中任何新结构的位置。

  1. 卷帘工具的滑块拖到地图的最右侧,以使用更详细且更新的底图影像填充视图。
  2. 在工程工具栏上,单击工具按钮。
  3. 工程工具下,单击采集观测点

    采集观测点工具

  4. 采集观测点窗格中,单击 Terminal

    “采集观测点”窗格中的 Terminal 符号

  5. 在地图上,单击大型白色建筑物以添加观测点要素。

    地图上已添加 Terminal 观测点要素

  6. 采集观测点窗格中,对于分析师评论,键入 New since 2007

    分析师评论

  7. 单击提交
    提示:

    如果您将观测点要素放置在错误的位置或需要更改评论,请单击工具编辑观测点。 您可以使用编辑观测点窗格来删除、复制和编辑现有的观测点数据。

  8. 单击 Hangar。 在地图上,单击岛屿东北角的两个新机库。

    地图上已添加 Hangar 观测点要素

  9. 对于分析师评论,键入 New since 2007。 确保结构类型已设置为机库,然后单击提交

    将对这两个要素应用相同的评论。

  10. 在从航站楼突出的 11 个廊桥上,添加廊桥观测点。
  11. 采集观测点窗格中,确保结构类型设置为廊桥,然后单击提交

    地图上已添加 Jetway 观测点要素

  12. 使用卷帘工具比较新旧影像上的观测点要素。

    旧影像上的观测点

    采集的观测点标记了多年来发生的变化。

使用“标记”工具对分析进行注记

接下来,您将使用标记工具在影像上注记您的分析结果。

  1. 将卷帘工具移回地图的右侧。
  2. 在工程工具栏上,单击工具按钮。
  3. 分析工具下,单击标记

    标记工具

    首先,您将围绕所观察到的变化绘制一个框。

  4. 标记窗格中,单击矩形工具。

    矩形工具

    您将更改矩形的颜色,以便它在影像上更加突出。

  5. 对于轮廓,选择浅蓝色 (#1E90FF)。
  6. 对于填充透明度,将滑块拖到最右边(100% 透明)。

    矩形符号属性

  7. 在地图上,单击并拖动以围绕您之前收集的观测特征绘制一个框。

    地图上已添加矩形

    接下来,您将添加文本来描述这些要素。

  8. 标记窗格中,单击标注工具。

    标注工具

  9. 对于标注,键入 The structures marked in this area were built after 2007.
  10. 对于颜色,选择白色 (#FFFFFF)。

    标注属性

  11. 在地图上,单击蓝色框右侧附近的深水区上放置文本。

    地图上已添加标注

  12. 标记窗格中,单击线工具。 对于颜色,选择浅蓝色 (#1E90FF)。
  13. 在地图上,绘制一条从框到文本之间的线条。 单击开始绘制线条,双击完成绘制。

    地图上已添加线条

  14. 在工程工具栏上,单击保存按钮以保存工程。

    “保存”按钮

使用屏幕截图导出结果

最后,您将使用屏幕截图工具导出您的分析结果。 生成的图像可以用于简报或向利益相关者更新情况。

  1. 在工程工具栏上,单击工具按钮。
  2. 导出工具下,单击屏幕截图

    屏幕截图工具

  3. 屏幕截图面板中,单击绘制区域
  4. 在地图上,单击并拖动以围绕机场区域绘制一个框。 包括观测点要素和注记

    屏幕截图窗格中,将显示屏幕截图预览。

    屏幕截图预览

    提示:

    如果需要修改感兴趣的区域,在预览上方单击重新绘制按钮。

  5. 选项中,选择下载
  6. 对于文件名,键入 BillyBishopAirport_ChangesSince2007

    “下载”选项

  7. 单击提交

    一个名为 BillyBishopAirport_ChangesSince2007.png 的文件将下载到您的电脑上。 您将把这张图片发送给您的团队领导,以报告您的分析结果。

在本模块中,您使用卷帘工具比较了当前和历史影像,并发现了结构变化。 您采集了观测点数据,并在地图上添加了注记来解释您的结果。 最后,您导出了屏幕截图以报告您的发现。

在本教程中,您执行了分析以检测多伦多市比利·毕晓普机场的结构变化。 您搜索并连接到影像,创建了自定义工程,并创建了自定义观测图层。 您比较了影像,标记了观测点,注记了地图,并导出了您的结果。 这些只是您可以在 ArcGIS Excalibur 中完成的几项任务,以访问和分析影像。
