Подготовка данных для анализа
Сначала вы добавите, изучите и подготовите данные, которые будете использовать для выполнения анализа равенства условий окружающей среды. Данные будут включать информацию о токсических выбросах из Американского агентства по защите окружающей среды (EPA) и социально-экономические и демографические данные из Американского бюро переписи.
В 1986 году Агентство по охране окружающей среды (EPA) создало Закон о чрезвычайном планировании и праве сообщества знать, которое информирует жителей о промышленных опасностях в их районе. Эти данные доступны через Инвентаризацию выбросов токсичных веществ (Toxics Release Inventory (TRI)) от EPA, ежегодную базу данных с самоотчетностью. Самоотчетность означает, что операторы производственных мощностей ответственны за отслеживание и предоставление в TRI данных о типе и объеме токсичных веществ, которые выбрасывают их производства.
Карта промышленных предприятий, загрязняющих окружающую среду
Вы начнете рабочий процесс с добавления данных о производстве, которое выбрасывает токсичные вещества, на карту и создания диаграммы для изучения выбросов токсичных химических веществ промышленностью.
- Войдите под учётной записью организации ArcGIS.
Примечание:
Если у вас нет учетной записи организации, см. варианты доступа к программному обеспечению.
- На ленте щелкните вкладку Карта.
Новая карта откроется в Map Viewer.
- На панели Слои щелкните кнопку Добавить.
Есть несколько источников, из которых вы можете получать слои данных. Вы будете искать в ArcGIS Online слой, который содержит данные о токсичных выбросах для округа Канова.
- На панели Добавить слой щелкните Мои ресурсы и выберите ArcGIS Online.
- В строке поиска введите KanawhaTRI owner:Esri_Tutorials.
- В результатах поиска на карточке KanawhaTRI щелкните кнопку Добавить.
Слой KanawhaTRI добавлен на карту.
Базовая карта по умолчанию содержит множество различных цветов и символов. Вы измените дизайн базовой карты на более минималистичный, чтобы можно было сосредоточиться на анализируемых данных.
- На панели Содержание (темной) щелкните Базовая карта. Выберите Светло-серое полотно.
Базовая карта обновится.
Теперь, когда базовая карта более минималистична, вы присвоите символы точкам производств с токсичными выбросами, чтобы показать, насколько много токсичных веществ было выброшено в отчетном году.
- На панели инструментов Настройки (светлая) щелкните Стили.
- На панели Стили щелкните Поле.
Отображается список полей слоя KanawhaTRI. Вы хотите отобразить общее количество химических веществ, выбрасываемых производством, поэтому вы выбираете поле SUM_ON_SITE_RELEASE_TOTAL.
- В окне Добавить поля выберите SUM_ON_SITE_RELEASE_TOTAL и щелкните кнопку Добавить.
Стиль слоя KanawhaTRI меняется, но некоторые точки перекрывают другие, затрудняя просмотр всех производств. Вы настроите стиль, чтобы круги стали более прозрачными.
- На карточке Числа и количества (размер) щёлкните Опции стилей.
- На панели Опции стиля щелкните оранжевый круг под Стиль символа.
- В окне Стиль символа для Цвет заливки выберите красный цвет. Установите Прозрачность заливки на 50.
- Для Цвета контура выберите красный и задайте для Прозрачности контура значение 0.
- На панели Опции стиля щелкните Готово дважды.
Слой KanawhaTRI оформлен для отображения общего количества химических веществ, выбрасываемых каждым производством.
Перед продолжением сохраните карту.
- На панели инструментов Содержание щелкните Сохранить и открыть и выберите Сохранить как.
- В окне Сохранить карту заполните следующее:
- В поле Заголовок введите Toxic release analysis.
- В поле Теги введите environment, equity, EPA и toxic release inventory и нажмите Enter.
- Для Краткой информации введите Эта карта анализирует потенциальное влияние токсических выбросов на население по расе и доходу по Инвентаризации выбросов токсичных веществ EPA в округе Канова, штат Вирджиния.
- Щелкните Сохранить.
Вы добавили и оформили слой, отображающий выбросы производств EPA TRI в округе Канова, и сохранили карту. В следующем разделе вы изучите данные, которые вы только что добавили.
Создание диаграммы
Далее вы создадите диаграммы, чтобы сравнить выбросы токсичных веществ в различных секторах промышленности.
- На панели инструментов Содержание щелкните Слои. На панели Слои убедитесь, что выбран слой KanawhaTRI.
На панели Слои голубая линия рядом с именем слоя показывает, что слой выбран.
- На панели инструментов Настройки щелкните Настроить диаграммы.
- На панели Диаграммы щелкните Добавить диаграмму и выберите Столбчатая диаграмма.
Отображает панель Данные, где вы можете настроить линейную диаграмму, и показывается пустой предварительный просмотр диаграммы с настраиваемой диаграммой. Вы хотите визуализировать, о каком количестве и типе химических выбросов сообщает промышленность.
- На панели Данные для Категория выберите Industry. Для Агрегирование выберите Сумма.
- В Числовые поля щелкните Выберите числовые поля.
Появится окно Выбрать поля. Отображается список полей слоя KanawhaTRI. Вы хотите увидеть, какими способами химические вещества выбрасываются на производствах. Вы выберите поля, которые содержат сумма каждого типа выброса.
Летучие выбросы - это ожидаемые выбросы в атмосферу, непреднамеренные выбросы, например, утечки при поломке оборудования и выбросы из вентиляции и испарения при разливе веществ. Загрязнения при локальной обработке земли включают выбросы веществ TRI в сельском хозяйстве, например, гидроразрыв сточных вод при поливе сельскохозяйственных культур. Выбросы свалки из-за отходов, отправленных на свалку. Воздушные выбросы через трубы - это выбросы через замкнутые потоки воздуха, например, воздуховоды и трубы. Подземные выбросы включают выбросы химических веществ через колодцы и другие виды подземного хранения. Водные выбросы включают выбросы веществ в воду. Другие - это любой другой тип выбросов, который не входит в вышеперечисленные группы.
Примечание:
Чтобы узнать больше о каждом типе химических выбросов, см. Часто используемые термины TRI.
- В появившемся окне Выбрать поля выберите следующие поля.
- SUM_FUGITIVE__AIR
- SUM_STACK_AIR
- SUM_WATER
- SUM_UNDERGROUND
- SUM_LANDFILLS
- SUM_LAND__TREATMENT
- SUM_OTHER
- Щелкните Готово.
Диаграмма обновляется и теперь отображает каждый тип выбросов как отдельный столбец диаграммы. Чтобы сделать диаграммы более понятной, вы настроите их для отображения типов выбросов в виде стека, чтобы визуализировать общее количество выбросов промышленности.
- Перейдите на вкладку Серии. Под опцией Показать несколько серий выберите Составная.
Линейная диаграмма отображает каждый тип химических веществ, выброшенный промышленностью, в виде общего стека.
На вкладке Серии вы можете настроить подписи легенды диаграммы, чтобы сделать ее более понятной для пользователей.
- В разделе Серии щелкните SUM_FUGITIVE__AIR. В окне Стиль серий для Надпись наберите Fugitive Air.
- Измените оставшиеся подписи в таком же формате.
Подписи легенды теперь понятны.
Также вы измените название диаграммы и подписи осей.
- Перейдите на вкладку Общие. Для Заголовок диаграммы наберите Типы выбросов химических веществ в отрасли в 2021. В параметре Заголовок по оси Y введите Chemical (lbs).
Вы создали диаграммы, показывающую количество и тип химических выбросов производств по отраслям в округе Канова.
Диаграмма показывает, что наибольшие выбросы химических веществ дает химическая отрасль в виде водных выбросов, выбросов по трубопроводам и воздушных выбросов.
- Закройте диаграмму.
Подсказка:
Чтобы получить доступ к диаграмме снова, на панели инструментов Содержание щелкните Диаграммы.
Вы сохраните карту, прежде чем добавлять дополнительные данные.
- На панели инструментов Содержание щелкните Сохранить и открыть, а затем Сохранить, чтобы сохранить карту.
В этом модуле вы визуализировали выбросы токсичных химических веществ из объектов инвентаризации выбросов токсичных веществ Агентства по охране окружающей среды и создали диаграмму, чтобы обнаружить, что химическая промышленность является основным источником загрязнения в округе. В следующе модуле вы рассмотрите, как возможный риск загрязнения влияет на отдельные группы населения, и сравните этот риск с риском для всего населения округа.
Добавление демографических данных
Далее вы добавите слои переписного участка с демографическими переменными на карту. Вам интересно определить, будут ли сообщества в округе непропорционально подвержены влиянию химических выбросов. Как часть инициативы по поддержке равенства необходимо найти, куда нужно вложить ресурсы и где применить превентивные меры, чтобы уменьшить неравенство. Вы будете использовать данные из этих слоев, чтобы вычислить потенциальный токсических вред из производств TRI для населения по расе, этническому происхождению и имущественному статусу.
- На панели инструментов Содержание щелкните Слои. На панели Слои щелкните кнопку Добавить.
Вы выполните поиск в ArcGIS Living Atlas of the World, глобальной базе данных карт, приложений и данных, предоставленных Esri.
- На панели Добавить слой щелкните Мои ресурсы и выберите Living Atlas.
- В строке поиска введите acs race.
- На карточке ACS Race and Hispanic Origin Variables – Boundaries щелкните кнопку Добавить.
Составной слой ACS Race and Hispanic Origin Variables - Boundaries добавлен на карту. Далее вы выполните поиск данных ACS по переменным имущественного статуса и добавите их на карту.
- В строке поиска удалите существующий текст и введите acs poverty. В списке результатов, на карточке ACS Poverty Status Variables - Boundaries щелкните кнопку Добавить.
- Вверху панели Добавить слой щелкните кнопку Назад.
Два составных слоя добавлены на карту.
- На панели Слои раскройте составной слой ACS Poverty Status Variables - Boundaries.
Составной слой содержит данные на различных географических уровнях. Имена слоев State и County отображаются серым, показывая, что они не видны при текущем уровне отображения или масштабирования. Вам интересен уровень отображения переписного участка. Слой Tract включает переписные данные для всех переписных участков в США, но вам интересен округ Канова. Вы будете использовать фильтр, так что будут видимы переписные участки в интересующем вас округе.
- В составном слое ACS Poverty Status Variables - Boundaries щелкните слой Tract, чтобы выбрать его.
- На панели инструментов Настройки щелкните Фильтр.
Вы построите выражение, чтобы отображать переписные участки только округа Канова.
- На панели Фильтр щелкните кнопку Добавить новое.
- Щелкните стрелку ниспадающего списка для первого поля.
- В окне Заменить поле выберите County.
- Щелкните третье ниспадающее меню. Найдите и выберите Kanawha County.
- На панели Фильтр щелкните Сохранить.
Слой Tract в составном слое ACS Poverty Status Variables - Boundaries теперь отображает только переписные участки в округе Канова.
- Используйте полученные навыки, чтобы сделать фильтр для слоя Tract в составном слое ACS Race and Hispanic Origin Boundary.
Подсказка:
На панели Слои раскройте составной слой ACS Race and Hispanic Origin Boundary и выберите слой Tract. На панели Фильтр щелкните Добавить новый, создайте выражение County равно Kanawha County и щелкните Сохранить.
Сейчас у вас есть два слоя Tract в обоих групповых слоях. Вы отредактируете имена слоев, чтобы можно было отличить, какой содержит данные по расам и этносам, а какой - данные по имущественному статусу.
- В составном слое Poverty Status, рядом с Tract, щелкните кнопку Опции и щелкните Переименовать.
- Переименуйте слой Tract - Poverty.
- Переименуйте слой Tract в составном слое Race and Hispanic Origin на Tract - Race.
Слои переименованы.
- Сохраните карту.
Вы добавили демографические данные на карту. Далее вы будете использовать инструменты анализа в Map Viewer, чтобы подготовить данные для анализа.
Использование инструментов анализа
Инструменты пространственного анализа позволяют количественно выражать закономерности и отношения в данных и отображать их как карты, таблицы и графики. Используя инструменты пространственного анализа, вы можете принимать решения не только на основе визуального просмотра.
Примечание:
Более подробно см. Выполнение анализа (Map Viewer).
Вы будете использовать инструмент Присоединить объекты, чтобы создать слой, где атрибуты слоев Tract - Poverty и Tract - Race будут объединены.
- На панели инструментов Настройки щелкните Анализ. В панели Анализ щелкните Инструменты.
- В поле поиска наберите соединение. В списке результатов щелкните инструмент Присоединить объекты.
- В разделе Входные объекты для Целевого слоя щелкните Слой и выберите слой Tract - Race.
- Для Присоединяемый слой щелкните Слой и выберите Tract - Poverty.
- В Настройках соединения задайте следующее:
- Включите Использовать атрибутивное отношение.
- Для Целевое поле выберите Geographic Identifier - FIPS Code.
- Для Поля присоединения выберите Geographic Identifier - FIPS Code.
- Переместитесь в нижнюю часть панели. Для Выходное имя наберите KanawhaTracts_Demographics и добавьте свои инициалы или имя.
Для запуска инструментов анализа требуются кредиты. Вы можете проверить, сколько кредитов потребуется, перед запуском инструмента.
- Над кнопкой Запустить щелкните Оценить кредиты.
Для запуска этого инструмента потребуется 0.114 кредитов.
Примечание:
Подробнее см. в разделе Сервисные кредиты.
- Щелкните Запустить.
Во время работы инструмента вы можете следить за ходом его выполнения на вкладке История.
- На панели Анализ щелкните вкладку История.
Работа инструмента может занять несколько минут. После успешного выполнения инструмента слой KanawhaTracts_Demographics добавится на карту.
Вам больше не нужны слои, которые были использованы для создания нового слоя
- Когда на карте появится KanawhaTracts_Demographics, на панели Слои, рядом с ACS Poverty Status Variables - Boundaries, щелкните кнопку Опции и выберите Удалить.
- Также удалите составной слой ACS Race and Hispanic Origin Variables - Boundaries.
Теперь на карте есть только два слоя: KanawhaTracts_Demographics и KanawhaTRI.
Далее вам необходимо просуммировать количество химических выбросов в переписном участке. Вы будете использовать инструмент Суммировать в пределах, чтобы вычислить и объединить эти данные в слое KanawhaTracts_Demographics.
- На вкладке История щелкните вкладку Инструменты. В верхней части панели щелкните кнопку Назад.
- На панели Инструменты найдите и выберите инструмент Суммировать в пределах.
- В разделе Объекты для суммирования для Входные объекты выберите KanawhaTRI.
- В Области суммирования для Полигональный слой суммирования выберите KanawhaTracts Demographics.
- В Вычислить статистику для Статистика поля щелкните Поле и выберите SUM_ON_SITE_RELEASE_TOTAL. Убедитесь, что выбрана статистика Сумма.
- В разделе Слой результата для Имя выходного слоя введите Kanawha Equity Analysis и добавьте свои инициалы или имя. Щелкните Запустить.
Примечание:
На запуск этого инструмента потребуется 0.073 кредита.
Слой Kanawha Equity Analysis добавлен на карту.
- На панели Слои для слоя Kanawha Equity Analysis щелкните кнопку Опции и выберите Показать таблицу.
Поле с общим количеством выбросов было вычислено и добавлено для переписных участков, где расположена промышленные предприятия. Слой уже содержит поля из слоев ACS по расам и уровню доходов, поэтому у вас есть все данные, необходимые для анализа.
- Закройте таблицу и сохраните карту.
Символы для демографических данных карты
Вы присвоите символы карте, чтобы показать процент чернокожего населения по переписным участкам в округе. Вы начнете с того, что скроете другие слои с карты.
- На панели Слои для слоя Kanawha Equity Analysis щелкните кнопку Видимость, чтобы отключить слой.
- Также отключите слой KanawhaTRI.
- На панели Слои выберите слой KanwhaTracts_Demographics.
- На панели инструментов Настройки щелкните Стили. На панели Стили щелкните кнопку Поле.
- В окне Выбрать поля в строке поиска введите percent. Отметьте поле Percent of Population that is Black or African American alone, not Hispanic or Latino.
- Щелкните Добавить.
- В разделе Выберите стиль для Числа и количества (цвет) щелкните Опции стиля.
- На панели Опции стиля под Стилем символа щелкните цветовую схему. В окне Стиль символа в разделе Цвет щелкните цветовую шкалу.
- В окне Шкала выберите цветовую шкалу Синий 9.
Подсказка:
Чтобы узнать название цветовой шкалы, наведите на нее указатель мыши.
- В окне Схема щелкните Готово. На панели Опции стиля дважды щелкните Готово.
Цвета карты изменились. В синих районах более высокий процент населения составляют чернокожие.
- Сохраните карту.
Вы использовали инструменты анализа, чтобы подготовить слой, который содержит все данные, которые необходимы для визуализации и анализа равенства условий окружающей среды по химическим выбросам для различных группы населения.
Расчет риска токсической нагрузки по расе и доходам
Токсическая нагрузка - это объем токсинов в теле человека, полученных из еды, воздуха и других внешних факторов. В соответствии с данными Агентства по контролю и предотвращению заболеваний США, близость проживания к местам TRI связана с более высоким риском госпитализации из-за респираторных заболеваний, таких как COPD, и возрастающим риском некоторых видов онкологических заболеваний.
Кроме того, из-за исторической и продолжающейся расовой сегрегации, неравенства доходов, связанного с расой и других форм институционального и системного расизма, сообщества чернокожих непропорционально расположены ближе к местам загрязнений. Такие сообщества часто имеют ограниченные возможности по борьбе против нежелательных типов землепользования и по влиянию на принятие решений в области экологии. Это подчеркивает важность подходов, основанных на равенстве, к поиску неравенств в токсическом влиянии на цветные сообщества.
Чтобы вычислить риск токсической нагрузки для различных подгрупп населения, вы вычислите долю риска токсической нагрузки для каждой группы и сравните ее с риском токсической нагрузки по всей стране. Если это отношение равно 1, это означает, что подгруппа испытывает такой же уровень токсической нагрузки, как и у всех остальных в стране, и это будет равенство. Но если это отношение больше, чем 1, это означает, что подгруппа испытывает более высокий риск токсической нагрузки, чем остальное население страны.
Примечание:
Для краткости в этом руководстве мы рассмотрим расчеты только для двух преобладающих расовых групп в округе Канова. Однако рекомендуется включать все расовые и этнические группы и пересечения идентичности в любой географической зоне. Вам предлагается добавить больше расовых и этнических групп по своему усмотрению.
Вычисление риска токсической нагрузки с помощью Arcade.
Чтобы вычислить риск токсической нагрузки, вы умножите население в каждом переписном участке на количество химических веществ, выбрасываемых в этом переписном участке. Разделите этот результат на численность общего населения и получите риск токсической нагрузки для этого переписного участка. Вы повторите это процесс для подгрупп населения в каждом переписном участке на основе дохода и расы, но сначала вы определите общую численность населения в округе, просмотрев таблицу атрибутов.
- На панели Слои выберите слой Kanawha Equity Analysis и включите его.

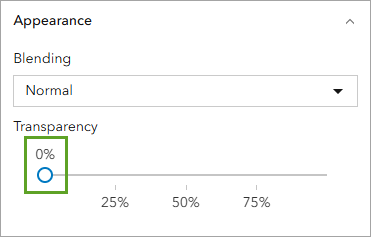

Вы уберете прозрачность со слоя, чтобы слои под ним не влияли на его внешний вид.
- На панели инструментов Настройки щелкните Свойства. На панели Свойства установите Прозрачность на 0 процентов.
- На панели Слои для слоя Kanawha Equity Analysis щелкните кнопку Опции и щелкните Показать таблицу.
- В таблице прокрутите до поля Total Population.
Подсказка:
Это должно быть седьмое поле. Чтобы увидеть полное имя поля, наведите курсор на имя поля.
- Для поля Total Population щелкните кнопку Меню и выберите Информация.
Окно информации отображается для поля.
- В разделе Статистика обратите внимание на статистику Сумма значений.
- Используя полученные навыки, определите суммы значений для следующих полей:
- Только белое население, не испаноговорящие или латиноамериканцы
- Только черное и афро-американское население, не испаноговорящие или латиноамериканцы
- Население, чей доход за последние 12 месяцев ниже федерального уровня бедности
- Запишите сумму значений для каждого поля.
В таблице ниже приведены суммы значений на момент последнего тестирования этого руководства. Ваши цифры могут отличаться.
Имя поля Сумма значений Общее население
178,198
Только белое население, не испаноговорящие или латиноамериканцы
153,684
Только черное и афро-американское население, не испаноговорящие или латиноамериканцы
10,931
Население, чей доход за последние 12 месяцев ниже федерального уровня бедности
28,216
Теперь, когда у вас есть сумма значения для каждой из групп населения, вы будете использовать ArcGIS Arcade, чтобы вычислить доли риска токсической нагрузки.
- Закройте таблицу атрибутов и откройте панель Стили.
- На панели Стили в разделе Выберите атрибуты удалите текущее поле.
- Щёлкните кнопку Выражение.
Появится окно выражения. Вы будете использовать Arcade, чтобы создать пользовательское атрибутивное выражение для стиля слоя анализа.
Arcade это портативный, легкий и безопасный язык выражений для создания пользовательских ресурсов в приложениях ArcGIS.
Чтобы вычислить риск токсической нагрузки для всего населения в округе для каждого переписного участка с химическими выбросами, вы умножите численность населения на количество выбрасываемых химических веществ и разделите результат на общую численность населения. Результат будет долей химических выбросов для населения переписного участка.
- В окне выражения введите var TotalTB =.
Это код задаст переменную TotalTB, которая будет представлять риск токсической нагрузки для всего населения в этом переписном участке.
- В нижней части окна щелкните кнопку Развернуть.
- Щелкните вкладку Переменные профиля и щелкните стрелку для $feature.
- В строке поиска введите release. В разделе Значения щелкните $feature.sum_SUM_ON_SITE_RELEASE_TOTAL.
Переменная для общего числа выброшенных химических веществ добавляется к выражению.
- В конце выражения введите пробел, знак умножения (*) и еще один пробел.
- На панели Переменные профиля найдите Total Population и щелкните значение Total Population ($feature.B03002_001E).
Выражение примет следующий вид: :
var TotalTB = $feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_001E
- Добавьте скобки вокруг формулы умножения и в конце строки введите / 178198.
Значение 178198 - это сумма значений поля Total Population, на которое вы обратили внимание ранее. Он представляет собой общую численность населения округа. Если вы записали другое значение, введите его вместо этого.
Готовое выражение:
var TotalTB = ($feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_001E) / 178198
Переменная TotalTB задана. Далее вы определите пропорцию риска токсической нагрузки для чернокожего населения.
- Нажмите Enter, чтобы добавить новую строку. Скопируйте и вставьте var BlackTB = ($feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_004E) / 10931
Если вы записали другую сумму значений для поля Black or African American, not Hispanic or Latino Population, замените 10931 на это число.
Наконец, чтобы сравнить риск токсической нагрузки между чернокожим населением и общим населением, вы вычислите отношение. Вы разделите долю риска токсической нагрузки для чернокожего населения на риск токсической нагрузки для всего населения. Если отношение равно 1, это означает равную нагрузку для чернокожего населения и для всего остального населения. Если отношение больше 1, это означает, что чернокожее население испытывает больший уровень токсической нагрузки, чем остальное население. Если отношение меньше, чем 1, это означает, что чернокожее население испытывает меньшую нагрузку.
- Добавьте новую строку в выражение. Введите BlackTB / TotalTB.
Готовый код должен выглядеть так:
var TotalTB = ($feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_001E) / 178198 var BlackTB = ($feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_004E) / 10931 BlackTB / TotalTBВы отредактируете заголовок выражения, чтобы было понятно, что оно собой представляет.
- Над окном выражения щелкните Новое выражение и скопируйте и вставьте Black toxic burden risk compared to the total county population.
- Щелкните Готово.
Карта обновится. Слой Kanawha Equity Analysis оформлен с помощью выражения.
Символы для риска токсической нагрузки
Большинство участков на слое Kanawha Equity Analysis не отображаются, поскольку там не было найдено токсичных веществ. Вот почему слой KanawhaTracts_Demographics просвечивается насквозь. Затем вы присвоите стиль слою Kanawha Equity Analysis с точечными символами, которые будут выглядеть менее неоднозначно на слое KanawhaTracts_Demographics. Новые символы будут более четко показывать, какие районы представляют больший риск токсического воздействия на чернокожее население по сравнению с общим населением.
- На панели Стили под Выбрать стиль щелкните Цвет и размер.
- На карточке Цвет и размера, для Тема выберите Выше и ниже. Щелкните Опции стиля.
- На панели Опции стиля задайте следующее:
- Для Пары символов выберите Круги со срелками.
- В разделе Диапазон данных щелкните кнопку Инвертировать цветовую шкалу, чтобы красный цвет соответствовал более высокому значению.
- На гистограмме установите среднее значение на 1.0.
- Для параметра Диапазон размеров задайте минимальный размер 15, а максимальный размер - 45.
Поскольку средний маркер гистограммы имеет значение 1, все красные кружки указывают на более высокую нагрузку на чернокожее сообщество. Чем больше круг, тем больше нагрузка для чернокожего населения. Настройка параметров Диапазон размера помогает сделать небольшие круги более заметными.
Карта показывает один переписной участок с очень высокой долей химических выбросов для чернокожего населения. Это переписной участок с более высокой долей чернокожего населения и участок с наибольшими химическими выбросами.
- На панели Опции стиля щелкните Готово дважды.
- Сохраните карту.
Продолжим вычислять риск токсической нагрузки
Теперь, когда вы вычислили риск токсической нагрузки для чернокожего населения в округе Канова, вы сделаете то же самое для белого населения и населения с низким уровнем доходов за последние 12 месяцев.
- На панели Слои переименуйте слой Kanawha Equity Analysis в Риск токсической нагрузки для чернокожего населения.
- Для слоя Toxic burden risk Black population щелкните кнопку Опции и выберите Дублировать.
- Переименуйте скопированный слой Риск токсической нагрузки для белого населения.
- Отключите слой Toxic burden risk Black population.
- Убедитесь, что слой Toxic burden risk White population выбран. На панели инструментов Настройки щелкните Стили.
- На панели Стили щелкните выражение Black toxic burden risk.
Снова откроется окно выражения.
- Сотрите последнюю строку кода и скопируйте и вставьте следующие две строки, чтобы рассчитать риск токсического воздействия на белое население:
var WhiteTB = ($feature.sum_SUM_ON_SITE_RELEASE_TOTAL * $feature.B03002_003E) / 153684 WhiteTB / TotalTBЕсли вы записали другую сумму значений для поля White alone, not Hispanic or Latino Population, замените 153684 на это число.
- Переименуйте заголовок выражения на White toxic burden risk compared to the total county population.
- Щелкните Готово.
Стиль слоя изменился на сравнение токсической нагрузки для белого населения с общим риском токсической нагрузки для всего населения. Вы должны убедиться, что стиль слоя соответствует стилю слоя Toxic burden risk Black population.
- Откройте панель Стили. На карточке Цвет и размер щелкните Опции стиля.
- На гистограмме установите среднее значение на 1.0. Для параметра Диапазон размеров задайте минимальный размер 15, а максимальный размер - 45.
- Дважды щёлкните Готово.
Эта карта показывает, что есть несколько переписных участков, где влияние токсичных выбросов на белых немного выше, чем на все население. Но, судя по легенде, это меньшая сумма по сравнению с той нагрузкой, которую вы рассчитали ранее для чернокожего населения.
- Дополнительно, используя полученные навыки, создайте и присвойте символы для слоя риска токсической нагрузки для населения, у которого уровень дохода ниже прожиточного минимума за последние 12 месяцев.
Эта карта показывает, что самый западный переписной участок с промышленностью, выбрасывающей токсичные вещества, сильнее всего влияет на людей с низким доходом за последний год.
- Сохраните карту.
Вычисление расового неравенства в риске токсической нагрузки
Кроме вычисления отношения для сравнения подгрупп с общим населением, можно сравнить риск токсической нагрузки между подгруппами. В этом руководстве вы будете сравнивать отношение риска токсической нагрузки чернокожего населения и белого населения.
- На панели Слои скопируйте слой Риск токсической нагрузки для белого населения.
- Переименуйте скопированный слой Неравенство в риске токсической нагрузки.
- Выберите слой Toxic burden risk disparity и включите его. Отключите все остальные слои Toxic burden.
- На панели Стили щелкните выражение White toxic burden risk compared to the total county population.
Откроется окно конструктора выражений. Оно вычисляет риск токсической нагрузки для белого населения делением риска токсической нагрузки для белого населения на общий риск токсической нагрузки. Чтобы определить, есть ли расовое неравенство в риске токсической нагрузки, вы разделите Риск токсической нагрузки для чернокожего населения на Риск токсической нагрузки для белого населения.
Если результат будет равен 1, уровень токсической нагрузки одинаковый. Значение больше 1 означает, что для чернокожего населения больший риск токсической нагрузки, чем для белого населения.
- В окне конструкта выражений замените строку WhiteTB / TotalTB на BlackTB / WhiteTB.
- Переименуйте заголовок выражения на Black toxic burden risk compared to White toxic burden risk.
- Щелкните Готово.
- Откройте панель Стили. На карточке Цвет и размер щелкните Опции стиля.
- На гистограмме установите среднее значение на 1.0. Для Диапазона размера задайте значения 15 и 45.
Эта карта показывает, где более высокий риск токсической нагрузки для чернокожего населения по сравнению с белым населением. В переписном участке с наибольшим неравенством риск токсической нагрузки для чернокожего населения почти в 9 раз выше, чем для белого населения.
- Сохраните карту.
Настройка стиля и публикация карты политики
Вы выполнили анализ данных токсической нагрузки, вычислили и сравнили риск токсической нагрузки для нескольких подгрупп населения округа Канова. Теперь вы оформите и подготовите карту, чтобы опубликовать ее для заинтересованных лиц, например, для членов сообщества, выбираемых представителей и людей, принимающих решения, чтобы отстаивать политику по исправлению неравенства условий окружающей среды, которое вы обнаружили.
Вы добавите границы, чтобы сообщества и ответственные лица могли легко понять, где находятся промышленные предприятия по отношению к местам проживания и их зонам ответственности. Вы добавите политические границы на карту.
- На панели Слои щелкните кнопку Добавить.
- Щелкните Мои ресурсы и выберите ArcGIS Online. В окне поиска введите Kanawha districts owner: Esri_Tutorials.
- На карточке KanawhaCounty_Districts щелкните кнопку Добавить.
- Вверху панели Добавить слой щелкните кнопку Назад.
- Убедитесь, что на панели Слои включены слои KanawhaCounty_Districts, Toxic burden risk disparity и KanawhaTracts_Demographics.
Карта показывает неравенство риска токсической нагрузки между чернокожим и белым населением, отношение мест проживания чернокожего населения по отношению к белому населению по переписным участкам и границы округа.
Карта готова к публикации для заинтересованных лиц.
Эта карта оформлена, чтобы показать, где более высокая доля чернокожего населения по отношению к белому. Слой Неравенство риска токсической нагрузки показывает один переписной участок с намного более высоким риском токсической нагрузки для чернокожего населения по отношению к белому населению, расположенный в Округе 13. Вероятно это из-за того, что большое количество химических веществ выбрасывается промышленными предприятиями в этом переписном участке и высокий процент чернокожего населения тоже в этом переписном участке.
- Сохраните карту.
- На панели инструментов Содержание щелкните Опубликовать карту и выберите Управление общим доступом.
- В окне Опубликовать выберите Для всех (общий) и щелкните Сохранить.
Появится сообщение для просмотра элементов, у которых другие настройки общего доступа. Вы обновите настройки, чтобы все слои на карте были видны всем.
- Щелкните Просмотр публикации и выберите Обновить параметры публикации.
Все слои на веб-карте будут видны любому, кто просматривает карту.
В этом руководстве вы изучили данные TRI для округа Канова, штат Западная Вирджиния. Вы визуализировали данные по общему объему химических веществ, выбрасываемых промышленностью, и определили, какие типы промышленных и химических выбросов были наиболее распространены в округе. Вы использовали Arcade, чтобы вычислить доли риска токсической нагрузки для различных групп населения и вычислили расовое неравенство риска токсической нагрузки. Вы сделали карту понятной для вашей аудитории, добавив политические границы.
Карту можно использовать для сотрудничества сообществ и вовлечения гражданского общества в политику справедливости условий окружающей среды. Комбинируя анализ, основанный на данных, карты с опытом и историей сообществ в затронутых областях, можно аргументировать ответственным лицам политику защиты от несправедливости. Это может включать политику, требующую от промышленности улучшить охрану окружающей среды и принять превентивные меры, сделать вклад в фонд для пострадавших жителей, чтобы они могли получить доступ к медицинской помощи.
EPA TRI включает данные для всей территории США. Попробуйте повторить этот рабочий процесс для вашего города или округа. Выполнение пространственного анализа и нанесение на карту потенциального неравенства в токсической нагрузке может быть эффективным инструментом мотивации активистов и публичных политиков.
Больше примеров анализа окружающей среды в Западной Вирджинии.
- WV - это высокий вред окружающей среды, но низкая защита справедливости в условиях окружающей среды.
- Агентство по охране окружающей среды продвигает экологическую справедливость в угольных районах.
- Kanawha County Water Security Profile
Вы можете найти больше учебных пособий в галерее учебных пособий.
