Создайте путь потока вниз по течению от ливневой канализации
Ключевые места в анализе — школа, дренажная канава и ливневая канализация.
Открытие карты
Вы откроете карту, добавите слой для анализа и определите ориентиры.
- Войдите под учётной записью организации ArcGIS.
Примечание:
Если у вас нет учетной записи организации, см. варианты доступа к программному обеспечению.
- На ленте щелкните вкладку Карта.

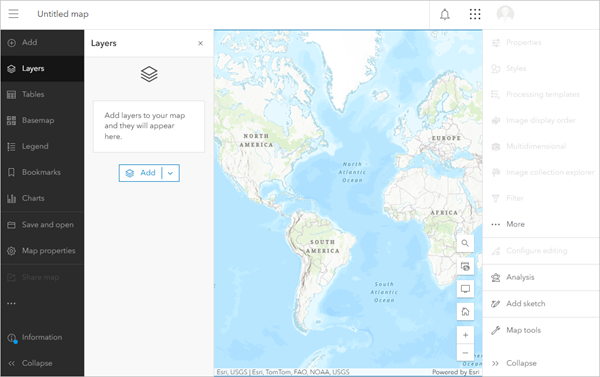

Откроется Map Viewer.
Далее вы добавите слой, который будет использоваться для анализа. Здесь находится ливневая канализация.

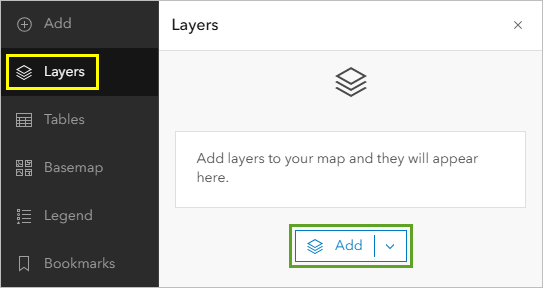

- На панели Содержание (темной) щелкните Слои. На панели Слои щёлкните Добавить.
Вы найдете слой, который необходимо добавить на карту.

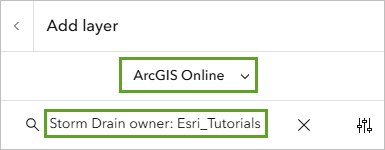

- Щелкните Мои ресурсы и выберите ArcGIS Online. В поиске введите Storm Drain owner: Esri_Tutorials.

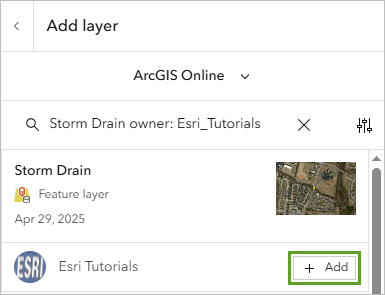

- Найдите слой Storm Drain, принадлежащий Esri Tutorials, и нажмите Добавить.

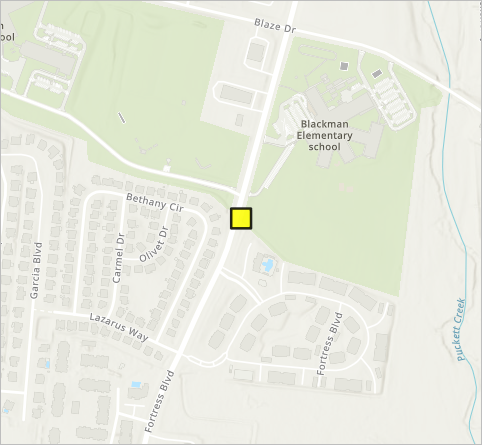

Слой будет добавлен на карту. Это отдельная точка, представленная в виде желтого квадрата.
- Используйте функции Масштабирование и Перемещение для приближения к точке на карте.
Далее вы измените базовую карту, чтобы отобразить аэрофотоснимки. Это обеспечивает лучший контекст для области, которую вы будете изучать.

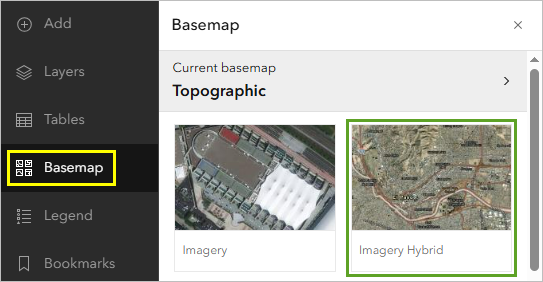

- На панели инструментов Содержание щелкните Базовая карта. На панели Базовая карта выберите Снимки (Гибрид).

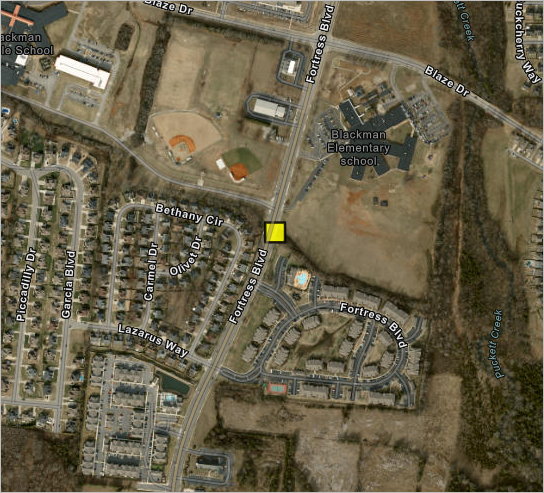

Карта обновляется, показывая местоположение ливневой канализации с помощью аэрофотоснимков.
Найдите школу, дренажную канаву и ливневую канализацию.
Вы будете использовать инструменты масштабирования и перемещения, чтобы найти объекты на карте.
- Посмотрите на карту.
Начальная школа — это большое здание к северо-востоку от желтого маркера.
- Используйте Масштабирование и Перемещение, чтобы отобразить начальную школу на карте.
К югу от здания школы находится длинный ряд деревьев и кустов. Они растут вдоль дренажной канавы, которая является частью системы ливневой канализации, предназначенной для отвода ливневых вод в реки, пруды и другие водоемы для предотвращения затопления дорог, домов и школьных дворов.
- Приблизьтесь к месту, где ряд деревьев и кустов пересекается с Fortress Blvd.
На карте есть квадратный желтый символ.
Желтый символ указывает на наличие двух ливневых стоков, собирающих ливневые воды с дороги, стекающие в дренажную канаву. Если вы хотите посмотреть, как выглядят водостоки, на другой стороне дороги есть пара таких же.
Вы будете задавать вопросы о двух ливневых стоках, отмеченных желтым квадратом. Сначала вы спросите: куда уходит вода, которая попадает в ливневую канализацию? По какому пути он идет к месту назначения? Прежде чем приступить к анализу, вы сохраните карту.
Сохранение карты
Вы сохраните карту в своей учетной записи ArcGIS Online.
- На панели Содержание щелкните кнопку Сохранить и открыть и нажмите Сохранить как.
- В окне Сохранить карту заполните следующее:
- Для Заголовка введите Анализ ливневой канализации.
- Для Краткой информации введите Карта пути потока и анализ водораздела для ливневой канализации возле начальной школы Блэкмана, Мерфрисборо, штат Теннесси.
- Щелкните Сохранить.
Вы сохранили карту в своей учетной записи. Далее вы начнете анализ.
Поиск пути от ливнестока вниз по течению
Вы определили местоположение ливневой канализации возле начальной школы Блэкмана и сохранили карту. Далее вы создадите путь потока, показывающий, куда уходит вода из ливневой канализации.
Вы будете использовать инструмент Трассировка вниз по течению для определения пути стока. Этот инструмент использует цифровую модель рельефа (ЦМР) для создания пути потока. ЦМР – это трехмерная карта земной поверхности. Она включает в себя расположение холмов и долин и может помочь предсказать, куда будет течь вода. К сожалению, это не тот набор данных, на который можно посмотреть, но он играет ключевую роль в анализе.
- На панели инструментов Настройки (светлая) щелкните кнопку Анализ. В панели Анализ щелкните Инструменты.
- На вкладке Инструменты разверните Найти местоположения и выберите Трассировка вниз по течению.
- На панели Трассировка вниз по течению для Входные точечные объекты нажмите Слой и выберите Storm Drain.
Слой Storm Drain включает только одну точку, указывающую расположение ливневой канализации рядом с начальной школой.
- При необходимости прокрутите вниз панель Трассировка вниз по течению, чтобы увидеть слой результатов. Для Имя выходной линии введите Трассировка ливневого стока и добавьте свое имя или инициалы.
Примечание:
Вы не можете создать в организации ArcGIS два слоя с одинаковыми именами. Добавление к имени слоя инициалов будет гарантировать, что другие сотрудники вашей организации также смогут выполнить этот урок. После того, как слой будет создан, вы можете переименовать его на карте, чтобы удалить инициалы; это не повлияет на имя исходного слоя данных.
- Щелкните Запустить.
По завершении анализа линия трассировки добавляется на карту и появляется в панели Слои.
Ливневые воды стекают по дренажной канаве в Пакетт-Крик, который течет на север вокруг начальной школы. Куда они пойдут дальше?
- На панели инструментов Содержание щелкните кнопку Слои.
- На панели Слои на слое Storm drain trace, нажмите кнопку Опции и выберите Приблизить к слою.
Карта отдаляется и показывает весь путь трассировки.
От Пакетт-Крик путь потока соединяется с рекой Камберленд. Извилистый путь проходит на запад через Нашвилл, а затем на север до реки Огайо. Впадает в реку Миссисипи, протекает через Новый Орлеан и впадает в Мексиканский залив в устье Миссисипи. Получается, что путь касается границ или протекает через семь штатов, две крупные реки, два крупных озера и ряд мелких рек и озёр. Маршрут составляет более 1200 миль.
- Увеличьте масштаб до желтого квадрата, представляющего ливневую канализацию. Сохраните карту.
Вы определили путь ливневых вод от Мерфрисборо до Мексиканского залива. Далее вы зададите другой вопрос: откуда берется вода, которая попадает в ливневую канализацию возле начальной школы Блэкмана?
Создание водосборной области, питающей ливневую канализацию
Вы создали трассировку, чтобы увидеть, куда стекает вода из ливневой канализации. Далее вы воспользуетесь инструментом Создать водоразделы, чтобы определить области, находящиеся выше по течению от ливневой канализации.
Создание водораздела
Вы создадите водораздел для региона около начальной школы Блэкмана. Сначала вы подготовите карту.
- На панели Слои наведите курсор на слой Трассировка ливневого стока — и нажмите кнопку Видимость, чтобы отключить этот слой.
- На панели Трассировка вниз по течению нажмите кнопку Назад, чтобы вернуться на панель Инструменты.
- На панели Инструменты разверните Найти местоположения и выберите Создать водоразделы.
Появится панель Создать водоразделы. Инструмент Создать водоразделы, как и инструмент Трассировка вниз по течению, использует ЦМР. Инструмент Создать водоразделы определяет область, которая стекает в определенное место. Вы установите расстояние поиска в милях, 0,5 мили, чтобы сообщить модели, как далеко искать возможные входные данные.
- На панели Создать водоразделы введите следующие значения:
- Для Входные точечные объекты нажмите Слой и выберите Storm Drain.
- Для Расстояние поиска введите 0,5. В качестве Единиц расстояния выберите Мили.
- Для Имя выходного полигона введите Водосборная область вверх по течению и добавьте свое имя или инициалы.
- Щелкните Запустить.
По завершении анализа водосборная область добавляется на карту и отображается на панели Слои.
Трудно увидеть желтый маркер, указывающий местонахождение ливневой канализации. Вы переместите слой ливневой канализации поверх слоя водосборной области.
- На панели Слои перетащите слой Storm Drain вверх списка слоев.
Далее вы посмотрите на экстент водосборной области, с которой вода попадает в ливневую канализацию.
- Наведите курсор на группу Водосборная область вверх по течению и нажмите кнопку Развернуть.
- Наведите курсор на слой WatershedFeatures, нажмите кнопку Опции и выберите Приблизить к слою.
Карта приблизилась к экстенту водосборной области.
- Щелкните водосборную область на карте
Появится всплывающее окно.
- Просмотрите информацию во всплывающем окне.
Водосборная область, с которой ливневые воды попадают в ливневую канализацию возле начальной школы Блэкмана, занимает площадь более 21 квадратной мили (55 километров).
Примечание:
Базовые данные, используемые в этом руководстве, периодически обновляются, поэтому значения могут отличаться от изображений в примере.
- Во всплывающем окне нажмите кнопку Закрыть.
- Сохраните карту.
Вы определили область, из которой вода (и, возможно, другие вещи) попадает в ливневую канализацию возле начальной школы Блэкмана.
В этом уроке вы проследили, как вода, собранная ливневой канализацией в Мерфрисборо, штат Теннесси, попадает в океан. Вы также создали карту водосборной области, чтобы показать территорию, с которой вода стекает в ливневую канализацию.
Примечание:
Попробуйте повторить эти рабочие процессы для других ливневых стоков или других мест. Поскольку данные, лежащие в основе инструментов в этом руководстве, доступны практически по всему миру, вы можете попробовать множество других местоположений. Помните, что для проведения анализа вам необходимо создать слой с интересующим вас местоположением. Это может быть одна точка в слое скетча или векторном слое. Рассмотрим место возле реки Чикаго; направление реки изменилось в 1900 году и теперь течет к реке Миссисипи и в Мексиканский залив, а не в озеро Мичиган.
Вы можете найти больше учебных пособий в галерее учебных пособий.
