Настройка стиля полигональных объектов
Примечание:
Это руководство было разработано для получения опыта работы с персональной учетной записью ArcGIS. Персональная учетная запись ArcGIS – это бесплатная учетная запись с ограниченным функционалом, предназначенная для личного некоммерческого использования. Эта учетная запись дает вам возможность создавать и публиковать простые карты и приложения.
Вы откроете веб-карту, которая содержит несколько слоев, связанных с высокими температурами.
- Откройте веб-карту Urban heat islands.
На открывшейся веб-карте показан слой National Risk Index Census Tracts, карта приближены к Портленду в штате Орегон.
- Если необходимо, войдите под учетной записью организации ArcGIS.
Примечание:
Если у вас нет учетной записи ArcGIS, можете создать персональную учетную запись.

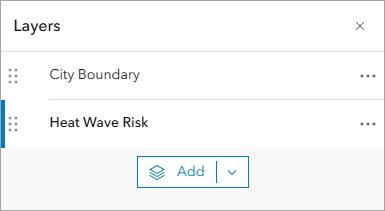

- На панели Содержание (темной) щелкните Слои.
На панели Слои также видно, что слой Heat Severity - USA 2023 тоже является частью этой веб-карты, но в данный момент он скрыт.
- Если необходимо, на панели Слои щелкните слой National Risk Index Census Tracts, чтобы выбрать его.
Подсказка:
Синий индикатор сбоку от слоя указывает, что слой выбран.
В данный момент слой содержит информацию обо всех участках на всей территории Соединенных Штатов. В первую очередь вас интересует информация о городе Портленд в штате Орегон, поэтому вы отфильтруете этот большой набор данных, чтобы отобразить информацию только для штата Орегон.
- На панели инструментов Настройки (светлая) щелкните Фильтр.
Откроется панель Фильтр.

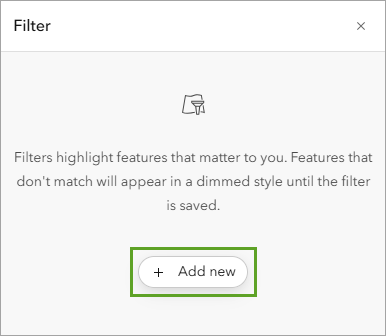

- На панели Фильтр щелкните Добавить новый.
Для построения выражения фильтра вы укажете поле, оператор и значение, которые хотите отфильтровать.
- В первом ниспадающем меню, поле, выберите State Name.
Оператор оставьте is. Далее вы выберите значение, по которому будет выполняться фильтрация, это будет название штата - Oregon.
- В третьем ниспадающем меню щелкните стрелку вниз и найдите и укажите Oregon.
- В нижней части панели Фильтр щелкните Сохранить.
- Уменьшите масштаб карты, чтобы увидеть данные.
Теперь слой National Risk Index Census Tracts показывает только информацию, относящуюся к штату Орегон.
Далее вы обновите стиль слоя, чтобы показать данные по риску возникновения аномальной жары.

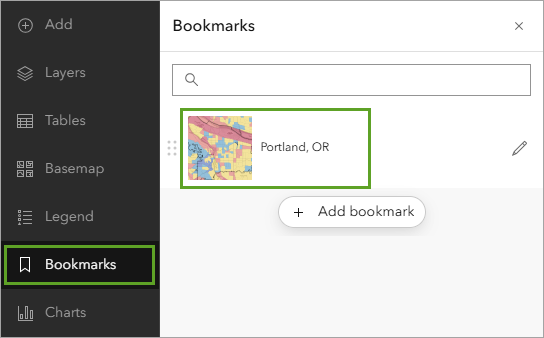

- На панели Содержание щелкните Закладки и нажмите на закладку Portland, OR, чтобы вернуть экстент карты к Портленду.
- На панели инструментов Настройки щелкните Стили.
Вас интересует показатель индекса, связанный с опасностью аномальной жары, поэтому вы измените стиль слоя National Risk Index Census Tracts, чтобы отобразить показатель индекса риска для этой конкретной опасности.
- На панели Стили в разделе Выбрать атрибуты удалите текущий атрибут.
- Нажмите Поле.
-

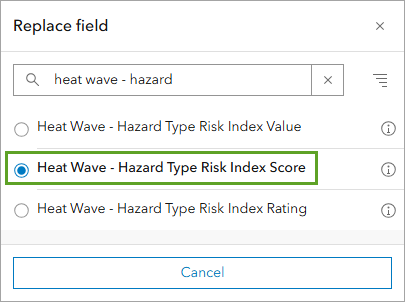

В окне Добавить поля введите heat wave - hazard. Выберите Heat Wave - Hazard Type Risk Index Score и нажмите Добавить.
Карта обновится, чтобы обозначить участки символами по показателю индекса риска аномальной жары. Далее вы настроите стиль слоя.
- На панели Стили в разделе Выбрать стиль для Числа и количества (цвет) щелкните Опции стиля.
- Под Стилем символа щелкните цветовую шкалу.

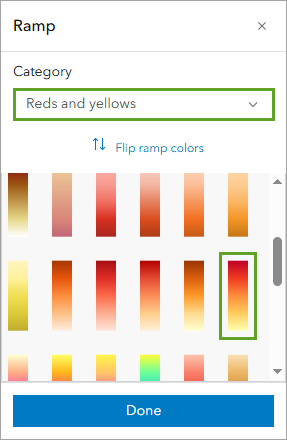

- В окне Стиль символа щелкните цвет Заливки. В окне Шкала выберите Синий 10.
Подсказка:
Чтобы узнать название цветовой шкалы, наведите на нее указатель мыши.
- В окне Шкала щелкните Готово и закройте панель Стиль символа.
Стиль карты настроен на отображение показателя индекса риска аномальной жары при помощи другой цветовой шкалы.
- На панели Опции стиля щелкните Готово дважды.

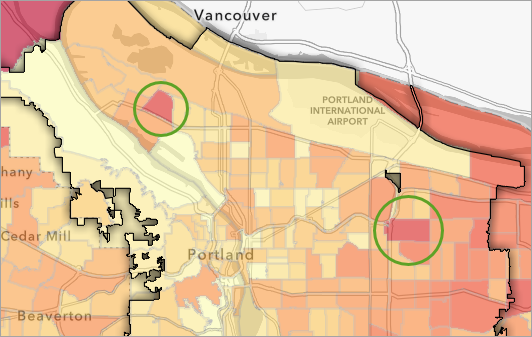

Взглянув на карту, вы замечаете, что в районе Портленда есть два переписных участка, на которых риски возникновения аномальной жары выше, чем на других участках. Это понадобится вам в дальнейшем.
Вы отфильтровали и настроили стиль слоя полигональных объектов, чтобы показывать показатель индекса аномальной жары в Портленде по переписным районам в штате Орегон. Далее вы добавите информацию по автомагистралям в городе.
Настройка стиля и фильтра слоя линейных объектов
В этом разделе вы добавите и настроите стиль слоя линейных объектов, чтобы показать автодороги в Портленде.
- На панели Слои щёлкните Добавить.
В ArcGIS Living Atlas вы выполните поиск слоя, содержащего данные по дорогам.

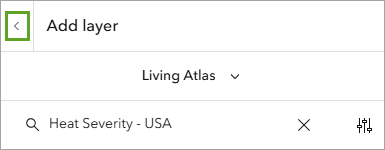

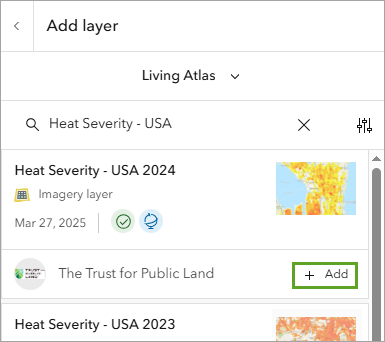

- На панели Добавить слой щелкните Мои ресурсы и выберите Living Atlas.
- В строке поиска введите Transportation и нажмите Enter.
- В списке результатов поиска по Transportation, нажмите кнопку Добавить.
Слой Transportation добавляется на карту и центрируется на Milwaukee. Он отображает все типы дорог в США.
- Используйте панель Закладки, чтобы вернуться обратно к Портленду.
Карта показывает слой Transportation поверх слоя National Risk Index Census Tracts, стиль которого вы настроили ранее.
Далее вы изучите этот слой.
- На панели инструментов Содержание щелкнитеСлои.
Появится панель Слои, где слой Transportation добавлен на карту как составной слой.
Составные слои похожи на папки, включающие несколько слоев.
- Разверните составной слой Transportation.
Составной слой Transportation содержит несколько слоев. Некоторые из них недоступны, так как их не видно в данном текущем экстенте карты. Слой, который вас интересует, это Primary Roads, содержащий основные автомагистрали.
- Перетащите слой Primary Roads выше составного слоя Transportation.
Слой Primary Roads теперь находится вне составного слоя.
Остальные слои в составном слое Transportation вам больше не понадобятся, поэтому вы удалите составной слой.

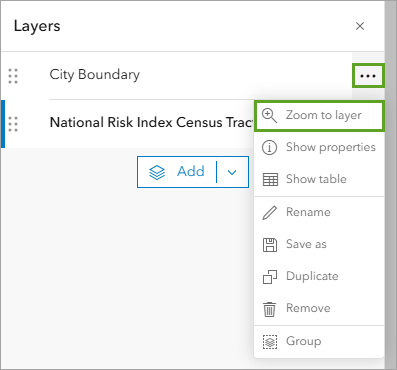

- Для составного слоя Transportation нажмите кнопку Опции и щелкните Удалить.
Карта теперь показывает только автомагистрали.
Далее вы настроите стиль.
- На панели инструментов Настройки щелкните Стили.
- В разделе Выбрать стиль щелкните Местоположение (единый символ).
- Для стиля Местоположение (единый символ) щелкните Опции стиля.
- Щелкните Стиль символов. В окне Стиль символа для Цвета выберите серый.
- Задайте Ширину, равной 2.
- На панели Опции стиля щелкните Готово дважды.
Стиль для слоя, показывающего автомагистрали в Портленде, настроен.
Вы добавили слой линейных объектов, задали фильтр для отображения только автомагистралей и настроили стиль линейных объектов, чтобы они были лучше видны относительно остальных слоев на карте.
Прежде чем продолжить, вы сохраните карту.
- На панели инструментов Содержание щелкните Сохранить и открыть и выберите Сохранить как.
- В окне Сохранить карту заполните следующее:
- Для Заголовка введите Возможности посадки деревьев в Портленде.
- В Краткой информации замените существующий текст на следующий: Карта, показывающая районы, необходимо посадить дополнительные деревья, нас основании расположения существующих уличных деревьев и оценок высокой интенсивности жары и риска аномальной жары.
- Щелкните Сохранить.
Далее вы добавите слой точечных объектов, показывающий расположение существующих деревьев на одном из участков с высоким риском аномальной жары.
Добавление и настройка стиля слоя точечных объектов из файла .csv
Вы можете создать векторный слой из данных, сохраненных в текстовом файле значений, разделенных запятыми (.csv или .txt). Файл .csv содержит строку данных для каждого элемента с запятыми между значениями. Для использования в этом руководстве подготовлен файл .csv, содержащий точечные местоположения деревьев на улице в районе Хейзелвуд. Это один из переписных районов с высоким риском аномальной жары.
- Загрузите файл PortlandTrees.csv.
- В Map Viewer панели инструментов Содержание щелкните Добавить и выберите Добавить слой из файла.
- Щелкните Ваше устройство и выберите скачанный вами файл PortlandTrees.csv.
- На панели Поля щелкните Далее.
- В Настройке местоположений подтвердите, что LATITUDE задано для Широты, а LONGITUDE - для Долготы. Щелкните Далее.
- В поле Как будет добавлен PortlandTrees.csv? в поле Название введите PortlandTrees и нажмите Создать и добавить на карту.
Точки, представляющие деревья, из файла .csv добавляются на карту.
Примечание:
В этом руководстве вы создали 200 точек, представляющих местоположения деревьев, из файла .csv. В личной учетной записи ArcGIS вы можете создавать векторные слои из файла .csv, использующего координаты широты и долготы, размером до 200 точек. Для создания большего количества точек или размещения имен и адресов необходима ученая запись организации ArcGIS.
- Приблизьте карту к точкам PortlandTrees в районе Hazelwood.
Сейчас они очень маленькие и трудно различимы. Вы настроите стиль для этого точечного слоя.
- На панели Слои убедитесь, что выбран слой PortlandTrees, и на панели инструментов Настройки щелкните Стили.
- В разделе Выбрать стиль для Местоположение (единый символ) щелкните Опции стиля.

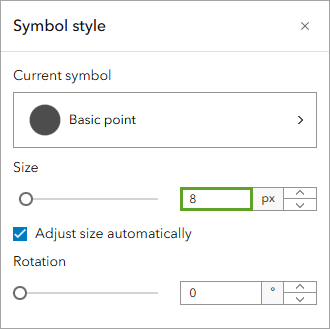

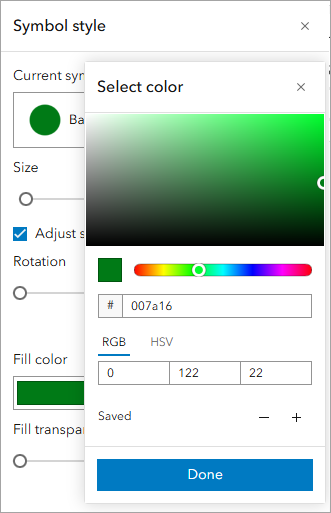

- Щелкните символ в разделе Стиль символа. В окне Стиль символа задайте Размер 8 пикс. Для Цвет заливки выберите темно-зеленый цвет.
- На панели Опции стиля щелкните Готово дважды.
Вы добавили слой точечных объектов из файла .csv, содержащего информацию о координатах для местоположений деревьев. Вы изменили стиль точечного слоя, чтобы его было лучше видно поверх других слоев на карте. Далее вы проведете визуальный анализ и отметите области, которые выиграли бы от увеличения количества уличных деревьев, используя инструменты скетча.
Создание слоя скетча для обозначения выявленных результатов
Далее вы включите слой Heat Severity - USA 2023, чтобы лучше понять, в каких районах города могло бы быть больше уличных деревьев, и используете слой скетча для обозначения ваших рекомендаций.
- На панели Слои для слоя Heat Severity - USA 2023 нажмите на кнопку Показать слой.
Слой Heat Severity - USA 2023 видим, но не очень хорошо, так как он находится под другими слоями. Вы можете изменить порядок, в котором отображаются слои на панели Слои, перемещая их в желаемом порядке.
- Перетащите слой Heat Severity - USA 2023 выше слоя National Risk Index Census Tracts.

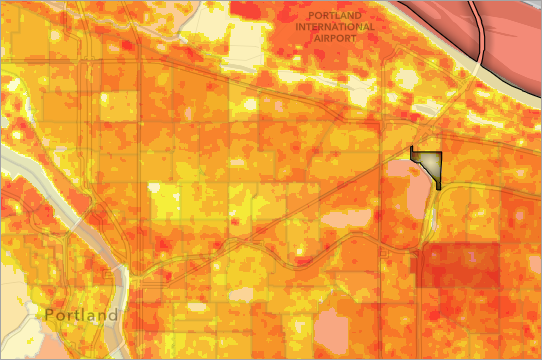

Теперь слой Heat Severity - USA 2023 видно лучше. Далее вы просмотрите страницу элемента для слоя Heat Severity - USA 2023, чтобы понять, что представляет стиль символов.
- На панели Слои проверьте, что выбран слой Heat Severity - USA 2023. На панели инструментов Настройки щелкните Свойства.

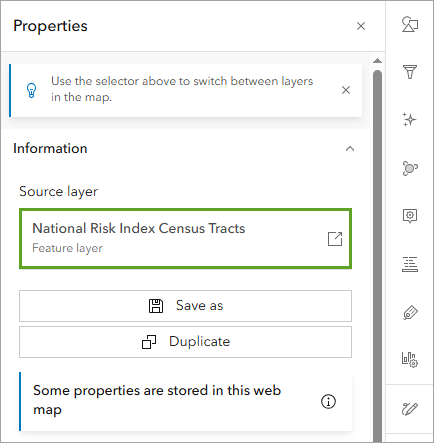

- На панели Свойства разверните Информация и щелкните Heat Severity - USA 2023.

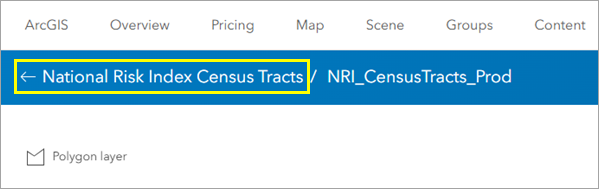

Страница элемента появится в новой вкладке браузера или окне для слоя Heat Severity - USA 2023.
Цель этого слоя - показать, где в определенных районах городов жарче, чем средняя температура для того же города в целом, по шкале от 1 до 5, где 1 желтый цвет представляет районы с относительно умеренной жарой, а 5 красный цвет - районы с сильной жарой.
- Вернитесь во вкладку браузера или окно с Map Viewer.

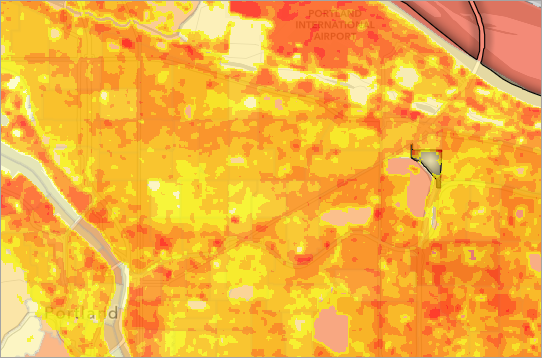

Теперь, когда видны все слои, что вы скажете о закономерностях в данных? В каких районах наблюдается высокий риск возникновения аномальной жары? В каких районах наблюдается как высокий показатель риска аномальной жары и ее силы? Сколько уличных деревьев в этих районах?
Примечание:
Это - визуальное изучение. Чтобы ответить на эти вопросы, в других продуктах Esri или в учетной записи организации ArcGIS существуют более прогрессивные методы пространственного анализа данных.
Далее при помощи слоя скетча вы создадите объекты, выделяющие области на карте, где следует посадить больше деревьев.
- На панели Содержание нажмите кнопку Добавить и выберите Создать слой скетча.
Появится панель Скетч и инструменты скетча.
- В инструментах скетча щелкните инструмент Полигон.
Перед тем, как нарисовать объекты скетча, вы зададите стиль для полигонов.
- На панели Скетч для Цвета заливки щелкните Нет цвета. В разделе Цвет контура выберите ярко-желтый цвет.
- На карте щелкайте углы полигона, рисуемого вокруг областей, где высокое значение жары, высокий показатель индекса риска и нет деревьев. Дважды щелкните на последнем углу, чтобы закончить объект скетча.
- Нарисуйте столько полигональных объектов скетча, сколько хотите. Когда закончите, закройте панель Скетч.

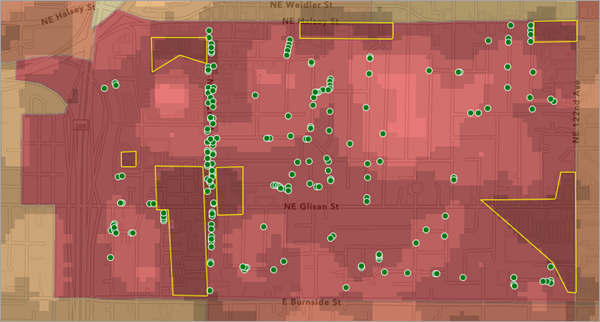

Теперь на вашей карте показаны рекомендуемые области для высадки дополнительных деревьев вдоль улиц, выбранные на основании данных из слоев серьезности жары и индекса риска.
Сохранение и публикация карты
Вы завершили создание карты, включающей слои полигонов, линий, точек и скетча. Далее вы сохраните и опубликуете карту, чтобы ее могли видеть другие люди.
- На панели инструментов Содержание щелкните Сохранить и открыть и выберите Сохранить как.
- В окне Сохранить карту заполните следующее:
- Для Заголовка введите Возможности посадки деревьев в Портленде.
- В Краткой информации замените существующий текст на следующий: Карта, показывающая районы, необходимо посадить дополнительные деревья, нас основании расположения существующих уличных деревьев и оценок высокой интенсивности жары и риска аномальной жары.
- Щелкните Сохранить.
Далее вы зададите настройки публикации.
- На панели Содержание щелкните Опубликовать карту.
Появится окно Общий доступ с двумя опциями общего доступа.
Если вы решите не предоставлять общий доступ к элементу, оставьте настройку Владелец, эту карту сможете видеть и редактировать только вы. До тех пор, пока не открыт общий доступ, никто другой не сможет просматривать или редактировать карту.
Если вы зададите настройку общего доступа карты как Для всех (общий), она станет доступной для любого, включая пользователей без учетной записи ArcGIS.
С учетной записью организации ArcGIS вы получите дополнительные опции общего доступа, такие как публикация карты для участников вашей организации.
- В окне Опубликовать щелкните Для всех (общий) и щелкните Сохранить.
Появится сообщение, предлагающее также обновить настройки общего доступа для файла .csv.
- В окне Публикация элемента успешно обновлена щелкните Просмотр публикации. В окне Обновить параметры общего доступа щелкните Обновить параметры общего доступа.
Карта и ее компоненты теперь видны всем.
В этом уроке вы настроили стиль для полигонального и линейного слоев. Вы создали новый слой из файла .csv и настроили стиль точечного слоя. Вы изменили порядок слоев карты и создали слой скетча, выделяющего области, в которых было бы полезно увеличить количество уличных деревьев для повышения устойчивости к аномальной жаре. Вы сохранили карту и сделали ее доступной для всех, чтобы вы смогли поделиться своими наблюдениями со всеми.
Примечание:
Чтобы получить дополнительные возможности, включая частный доступ, публикацию данных, выполнение анализа и многое другое, сделайте ArcGIS Online частью своей группы инструментов ГИС, купив подписку организации ArcGIS. Подписка включает разнообразные типы пользователей, что позволит подобрать для участников нужный уровень доступа к инструментам и функциональности. Если у вас есть персональная учетная запись ArcGIS, вы можете конвертировать вашу персональную учетную запись в учетную запись организации.
