Создание карты

В этом модуле вы создадите карту, на которой будут показаны маршруты эвакуации в случае угрозы урагана в городе Хьюстон, Техас. Сначала вы создадите новую карту и найдете Хьюстон, Техас. Затем добавите к карте слои с маршрутами эвакуации. И, наконец, измените отображение, чтобы карта и слои в ней наилучшим способом отображали данные.

Создание карты

Чтобы приступить к созданию карты, вы выполните вход и найдете область интересов – Хьюстон, Техас.

  1. Откройте ArcGIS Enterprise и выполните вход на портал под учётной записью именованного пользователя.
  2. На ленте щелкните Карта.

    Карта на ленте

    Откроется новая карта.

    Подсказка:

    Если вы начали новый сеанс работы, щелкните Карта для открытия новой карты. В противном случае на этой странице будет отображаться последняя карта, с которой вы работали. Если открылась существующая карта, щелкните Новая карта.

    Карта по умолчанию

    Внешний вид карты определяется настройками вашей учетной записи или вашей организации, а также размером окна браузера. Карта может показывать территорию США (как на примере), всего мира или другую территорию. На карте только один слой – базовая карта, которая предоставляет географический контекст, в частности, водные объекты и границы государств. Базовая карта по умолчанию – Топографическая, но у вас может быть другая базовая карта, в зависимости от настроек организации.

    Над картой расположена лента. Сбоку от карты расположена панель Детали, где представлена информация о карте и ее слоях. Далее, вы приблизитесь к интересующей области.

  3. На ленте, в строке поиска введите Хьюстон. В предложенном списке местоположений выберите Хьюстон, Houston, TX, USA.

    Результаты поиска по запросу Хьюстон

    Примечание:

    Некоторые порталы Enterprise предоставляют собственные локаторы адресов. Вы можете получить результаты поиска, несколько отличные от примера на рисунке.

    Карта приблизится к Хьюстону. Всплывающее окно Результаты поиска подтверждает местоположение.

    Карта показывает район Хьюстона, Техас

  4. Закройте всплывающее окно Результаты поиска.

Добавление слоя

Далее, вы добавите на карту слой с маршрутами эвакуации при угрозе урагана в Хьюстоне. Вы добавите этот слой из ArcGIS Living Atlas of the World, подборки актуальных географических данных на весь заменой шар.

  1. На ленте щёлкните Добавить и выберите Поиск слоёв.

    Опция поиска слоёв Living Atlas

    Появится страница поиска. Нужный вам слой принадлежит Federal User Community, организации ArcGIS, которая содержит правительственные данные США. Если вы введете наименование владельца данных, найти нужный слой будет легче.

  2. Убедитесь, что ArcGIS Online отображается в верхней строчке на панели.
    Примечание:
    Обзор слоёв Living Atlas выполняет эксклюзивный поиск в ресурсах Living Atlas, курируемых Esri. Достоверные ресурсы, переданные другими пользователями, например Федеральным комитетом пользователей, всё ещё курируются в Living Atlas, но их можно искать и в ArcGIS Online.
  3. В строке поиска введите Hurricane Evacuation Routes. Затем введите owner:Federal_User_Community.

    Выполните поиск по Hurricane Evacuation Routes в ArcGIS Online

  4. Нажмите Enter.

    Поиск выдаст один результат.

  5. Для слоя Hurricane Evacuation Routes щелкните Добавить.

    Добавление слоя Hurricane Evacuation Routes

    Слой будет добавлен на карту.

    Карта маршрутов эвакуации при угрозе урагана

    Маршруты отображаются линиями темно-серого цвета, показывающими движение через город, но их практически не видно на фоне топографической базовой карты. Вы измените базовую карту на более светлую, чтобы маршруты были лучше видны.

  6. На панели поиска щелкните кнопку Назад.

    Вы вернулись на панель Ресурсы. В ней перечислены все слои карты, включая базовую карту.

    Примечание:

    Вам может понадобиться щелкнуть кнопку Показать содержание карты чтобы увидеть панель Содержание.

  7. На ленте нажмите Базовая карта и выберите Светло-серое полотно

    Галерея базовых карт

    Примечание:

    Некоторые порталы могут предоставлять другой набор базовых карт. Если вы не видите базовую карту Светло-серое полотно, щелкните Добавить и выберите Поиск слоев Living Atlas. Найдите World Light Gray и добавьте слои World Light Gray Base и World Light Gray Reference. Затем, на панели Содержание щелкните кнопку Дополнительные опции для каждого слоя и выберите Переместить в базовую карту.

    Базовая карта изменится. Маршруты эвакуации четко видны на фоне светлой, низко детальной базовой карты.

    Карта с базовой картой Светло-серое полотно

Навигация по карте

Перед тем как продолжить, стоит исследовать карту и познакомиться с географией Хьюстона. Если вы будете хорошо ориентироваться на местности, вы будете лучше информированы и в будущем сможете принимать более взвешенные решения. Перед тем, как приступить к исследованию местности, вы сделаете закладку текущего экстента, чтобы можно было быстро вернуться к нему, как только вам это понадобится.

  1. На ленте щёлкните кнопку Закладки и выберите Добавить закладку.

    Опция Добавить закладку

    Появится текстовая строка для названия закладки.

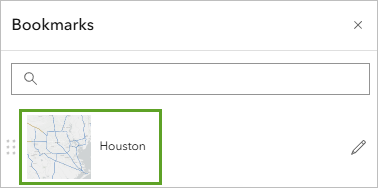

  2. В текстовой строке введите Хьюстон и нажмите ENTER.

    Закладка добавлена. Вы можете выбрать эту закладку для моментального возвращения к тому экстенту, для которого она сделана.

  3. Закройте окно Закладки.

    Теперь вы готовы исследовать географию города.

  4. приблизьтесь к центру города, рядом с надписью Хьюстон, чтобы надписи Buffalo, Brays и White Oak Bayous появились на карте.
    Подсказка:

    Для увеличения масштаба есть несколько способов. Вы можете щелкнуть кнопку Приблизить в углу карты или поворачивать колесико мыши. Или вы можете нажать Shift и нарисовать рамку вокруг области, которую вы желаете увеличить.

  5. Если необходимо, переместите карту, чтобы были видны все три заболоченных участка.

    Карта, приближенная к заболоченным участкам

    В Хьюстоне есть три больших заболоченных области (низины, болота или заболоченные участки рукавов рек). Во время ураганов на эти участки затопляются и местность вокруг них становится особенно опасной. Возможно, вам стоит иметь это ввиду, когда вы будете определять области повышенного риска.

  6. Добавьте закладку для текущего экстента карты. Назовите закладку Болота.
  7. На ленте щелкните кнопку Закладки и выберите Хьюстон.

    Карта приблизится к исходному экстенту.

Изменение стиля

Хотя маршруты эвакуации хорошо видны на фоне светло-серой карты, вы можете сделать их еще более яркими и заметными. Вы измените стиль слоя, символы, и сделаете линии маршрутов толще и ярче.

  1. На панели Содержание укажите слой Hurricane Evacuation Routes и щелкните кнопку Изменить стиль.

    Кнопка Изменить стиль

    Появляется панель Изменить стиль. Слои могут отображаться как одним символом, таки и несколькими символами на основании атрибутивной информации, например, имена объектов или ограничения скорости. Более подробно об атрибутивной информации вы узнаете позднее. Так как сейчас вам важно показать именно расположения маршрутов, а не конкретные характеристики каждого маршрута, вы оставите отображение единым символом.

  2. Для Местоположение (единый символ) щелкните Параметры.

    Местоположение (единый символ), параметры

    Панель изменится и вы увидите ряд параметров стиля, например настройку прозрачности или настройку видимого диапазона масштабов. Вы измените цвет и размер символа.

  3. Нажмите Символы.

    Опции символов

    Откроется окно с цветовой палитрой и другими опциями.

  4. на цветовой палитре щелкните синий цвет в нижней строке, четвертый столбец справа.

    Темно-синий цвет в палитре

    Как только вы выберете цвет, шестизначный код изменится на #004C73.

  5. Для Ширины линии выберите 3 пикс.

    Опции Ширины линии

  6. Нажмите OK.

    Установка нового цвета и ширины линии будет применена к слою.

  7. На панели Изменить стиль щелкните OK. Затем нажмите Готово.

    Карта маршрутов эвакуации с синими линиями

    Более толстые, более яркие линии воспринимаются гораздо лучше.

    Слой маршрутов – векторный слой, то есть он состоит из отдельных объектов с точными характеристиками. В данном случае, каждый сегмент маршрута – это пространственный объект. Вы можете увидеть характеристики объекта, также известные как атрибутивная информация, щелкнув объект на карте и открыв всплывающее окно.

  8. Щелкните на сегменте маршрута.

    Откроется его всплывающее окно.

    Всплывающее окно маршрута эвакуации I-45

    Из всплывающего окна вы можете узнать имя маршрута (на рисунке ниже это I-45), а также типы дорог, составляющих маршрут, и дорожное покрытие. Владелец слоя Hurricane Evacuation Routes специально настроил всплывающее окно так, чтобы атрибутивная информация предоставлялась в упрощенном и понятном формате. Вы узнаете, как настраивать всплывающие окна в следующем уроке.

  9. Щелкните еще на некоторых сегментах, чтобы просмотреть их всплывающие окна. Когда закончите, закройте всплывающее окно.

Сохранение и публикация карты

Теперь давайте сохраним карту эвакуации и присвоим ей название, теги и краткое описание, чтобы в дальнейшем было проще ее найти и идентифицировать. В завершение вы опубликуете карту, чтобы предоставить к ней доступ.

  1. На ленте нажмите кнопку Сохранить и щелкните Сохранить как.

    Кнопка Сохранить

    Откроется окно Сохранить карту.

  2. В строке Заголовок введите Карта эвакуации Хьюстона.

    Теперь надо добавить теги. Теги – это специальные термины, по которым вашу карту можно будет найти в вашей организации ArcGIS Enterprise.

  3. В окошке Теги введите следующие теги, нажимая после каждого Enter:

    • Hurricanes
    • Roads
    • Evacuation Routes
    • Houston

    Краткая информация отображается на странице деталей вашей карты и помогает понять назначение карты.

  4. В строке Краткая информация введите Эта карта показывает маршруты эвакуации в Хьюстоне, Техас.

    Окно Сохранить карту с параметрами

  5. Нажмите Сохранить карту.

    Ваша карта сохранена. теперь она будет видна в ресурсах вашей учетной записи. Вы можете получить доступ к ресурсам, щёлкнув На главную и выбрав Ресурсы. А сейчас вы установите права доступа.

  6. Щелкните кнопку Общий доступ на ленте.

    Кнопка Общий доступ

  7. В окне Общий доступ отметьте Для всех.
    Примечание:

    Кроме того, можно предоставить общий доступ к ресурсам в ArcGIS Enterprise или выбрать группы в организации.

  8. Щёлкните Готово.
    Подсказка:

    Вы также можете разместить свою карту на общедоступном веб-сайте (ArcGIS Online) или на внутреннем веб-сайте (ArcGIS Enterprise), встроив ее. В окне Общий доступ щелкните Встроить в веб-сайт и выберите опции и символы по своему желанию. Затем скопируйте полученный код HTML и вставьте его на свою веб-страницу.

В этом уроке вы нашли город Хьюстон и добавили слой с маршрутами эвакуации при угрозе урагана. Вы изменили базовую карту и стили маршрутов. Наконец, вы сохранили карту и предоставили доступ к ней всем желающим.

Веб-карты, как правило, содержат несколько слоев данных для подчеркивания пространственных закономерностей и взаимосвязей. Далее добавите слой демографических данных Хьюстона и идентифицируете уязвимые районы, нуждающиеся в помощи при эвакуации.


Определение пространственных закономерностей

Ранее вы создали карту маршрутов эвакуации в Хьюстоне. Далее вы выявите области в городе, жителям которых будет необходима помощь при эвакуации. Чтобы сделать это, вы добавите на карту слой демографических данных по Хьюстноу и просмотрите таблицу атрибутов слоя для поиска атрибутов, относящихся к информации о владении транспортным средством. Жителям областей, в которых регистрируется высокий процент домохозяйств, в которых не имеется в собственности никаких транспортных средств может понадобиться помощь при эвакуации, и вы настроите стиль слоя таким образом, чтобы выделить эти области. Затем вы настроите всплывающие окна слоя, чтобы отображать соответствующую информацию по демографии.

Добавление демографических данных

Сначала вы добавите слой, содержащий демографические данные с переписных участков. Слой United States census tracts делит округа на более мелкие географические области, которые удобны для изучения локальных пространственных закономерностей.

  1. Если необходимо, откройте свою Карту эвакуации Хьюстона. Войдете в учетную запись . В верхней части страницы щелкните Ресурсы. Щелкните кнопку опций возле своей веб-карты и выберите Открыть во вьюере карт.)

    Опция Открыть во вьюере карт

  2. На ленте щёлкните Добавить и выберите Поиск слоёв.

    В отличие от слоя маршрутов, данные демографии, которые вам нужны, отсутствуют в Living Atlas. Они принадлежат учетной записи администратора Learn ArcGIS.

  3. В верхней части панели щелкните ArcGIS Online.
  4. В окне поиска введите Houston Demographics owner:Learn_ArcGIS. Нажмите Enter.
  5. Добавьте слой Houston Demographics by Census Tracts.
    Примечание:

    Загрузка слоя на карту может занять несколько секунд.

    Слой Houston Demographics by Census Tracts

    Слой будет добавлен на карту. Стиль слоя настроен по местоположениям, и все участки отображены единым символом. Сейчас слой не несет никакой нужной вам информации, и не понятно, нужна ли помощь при эвакуации жителям каких-либо конкретных участков.

  6. Щелкните кнопку Назад.

    Новый слой появляется в списке Ресурсы над слоем Hurricane Evacuation Routes, который вы добавили в предыдущем уроке.

    на карте слои отрисовываются в том же порядке, что и в списке на панели Ресурсы. На вашей карты маршруты эвакуации частично скрыты участками переписи, так как слой Houston Demographics by Census Tracts расположен над слоем Hurricane Evacuation Routes на панели Ресурсы (вы можете видеть линии маршрутов, так как слой участков отрисовывается с небольшой прозрачностью). Вы измените порядок слоев, чтобы четче видеть маршруты.

  7. В панели Ресурсы наведите на слой Hurricane Evacuation Routes щелкните Дополнительные опции и выберите Выше.

    Опция Выше

    Подсказка:

    Изменить порядок слоев на панели Содержание можно также перетаскиванием.

    Порядок слоев изменен, и маршруты эвакуации отображаются поверх переписных участков на карте.

    Маршруты эвакуации над участками переписи

Просмотр таблицы атрибутов

Каждый слой содержит атрибутивные данные для всех объектов этого слоя. Вы просмотрите таблицу слоя Houston Demographics by Census Tracts, чтобы найти данные, которые помогут вам идентифицировать области, жителям которых потребуется помощь при угрозе урагана.

  1. В панели Ресурсы наведите на слой Houston Demographics by Census Tracts и щелкните кнопку Показать таблицу.

    Кнопка Показать таблицу

    Откроется таблица атрибутов слоя. Каждая строчка таблицы представляет пространственный объект (в данном случае - район переписи). В столбцах (полях) таблицы приведена различная информация об объектах переписных участков. Например, поле FIPS Code содержит код, идентифицирующий штат, округ и переписной участок для каждого объекта, а поле Total Owner/Renter Households (ACS 2011-2015) показывает общее число домохозяйств в каждом участке.

    Подсказка:

    Чтобы увеличить таблицу, потяните верхнюю границу выше.

  2. Если требуется, прокрутите вниз и до конца таблицы вправо.
  3. Найдите поле Owner/Renter Households without a Vehicle.

    Поле таблицы Owner/Renter Households without a Vehicle

    В этом поле содержится информация о числе домохозяйств, не имеющих в собственности транспортного средства. Вы измените стиль слоя на основании значений этого поля, чтобы различия были хорошо видны на карте.

  4. Закройте таблицу.

Настройка стиля слоя по атрибуту

Далее вы измените стиль слоя на основании атрибутивного поля, чтобы выделить на карте переписные участки с большим количеством домохозяйств, не владеющих транспортным средством.

  1. В панели Ресурсы наведите на слой Houston Demographics by Census Tracts и щелкните кнопку Изменить стиль.

    Откроется панель Изменить стиль. Когда вы ранее меняли стиль слоя, вы настраивали отображение маршрутов эвакуации по местоположениям единым символом. В этот раз вы выберите атрибуты и настроите стиль отображения участков переписи несколькими символами.

  2. Для Выберите атрибут для отображения укажите Owner/Renter Households without a Vehicle (ACS 2011-2015).

    Выберите атрибут для отображения

    На основании выбранного атрибута доступно несколько стилей. Список доступных стилей определяется типом данных, этот процесс называется - умная картография. Рекомендованный стиль умной картографии – в данном случае, Числа и количество (размер) – отмечен синей галочкой и применен к слою на карте. Согласно этому стилю каждый участок обозначен кружком, размер которого определяется количеством домохозяйств, не владеющих транспортным средством. Вы можете использовать этот стиль, но в рамках текущего экстента карты кружки разного размера часто перекрываются. В вашем случае, лучше всего выделять участки разным цветом, а не символами разного размера.

  3. Для Числа и количества (цвет) щёлкните Выбор.

    Кнопка выбора Числа и количества (цвет)

    Слой на карте будет обновлен и отображен разными цветами в соответствии с цветовой шкалой по умолчанию, которая называется От высоких к низким. Переписные участки с низкими значениями обозначаются более светлыми оттенками, а с высокими - более темными.

    Карта, показывающая число домохозяйств без транспортных средств

  4. На панели Изменить стиль щёлкните Готово.

    Теперь в слое хорошо определяются домохозяйства без транспортных средств, и вы можете назвать слой более понятным именем.

  5. В панели Ресурсы наведите на слой Houston Demographics by Census Tracts. Щёлкните кнопку Дополнительные опции и воспользуйтесь командой Переименовать.

    Опция Переименовать

  6. В окне Переименовать введите Households Without a Vehicle и нажмите OK.

    Имя слоя в панели Ресурсы будет обновлено.

Настройка стиля по нормированным значениям

В настоящий момент стиль слоя настроен для отображения общего числа домохозяйств без транспортных средств для каждого участка. Тем не менее, возможно, что на карте выделяются просто участки с более высокой численностью населения в целом. Для города очень важно сконцентрировать средства помощи в районах именно с высокой долей домохозяйств без транспортных средств по отношению к общему числу проживающих. Такое значение называется нормированным.

  1. Наведите на слой Households Without a Vehicle и щелкните Изменить стиль.

    Когда вы открывали таблицу, вы обратили внимание, что ни одно поле не содержит нормированных значений. Но вы можете получить нормированные значения, построив выражение. Это выражение разделит значения поля Owner/Renter Households without a Vehicle на значения поля Total Owner/Renter Households. Затем результаты будут умножены на сто, чтобы получилось процентное соотношение.

  2. В строке Выберите атрибут для отображения щёлкните Новое выражение.

    Опция Новое выражение

    Откроется новое окно. В этом окне вы можете построить выражение с использованием ArcGIS Arcade, зыка выражений, используемого во многих программах ArcGIS. Когда вы построите выражение Arcade, оно сохранится в карте, и может быть повторно использовано для надписей или всплывающих окон. Имя выражения будет отображено в легенде карты, поэтом крайне важно дать понятное имя для выражения.

  3. В строке Настраиваемый щелкните Редактировать.
  4. Удалите существующий текст и введите Домохозяйства без автомобилей (процент). Нажмите Сохранить.

    Окно содержит несколько вкладок, помогающих вам построить выражение. На вкладке Глобальные переменные, активная по умолчанию, перечислены все атрибуты слоя. Вы можете выбирать эти атрибуты для создания выражения.

  5. На вкладке Глобальные переменные для Field: Owner/Renter Households without a Vehicle (ACS), щелкните $feature["OwnerRenterHH_NoVehicle"].

    Поле Households without a vehicle

    Вкладка Выражение обновится и отобразит поле, которое вы выбрали. Далее вы разделите значения этого поля на общее число домохозяйств. Обычно для деления используется косая черта (слэш).

  6. На вкладке Выражение щелкните в конце выражения и поставьте знак деления: /.

    Выражение со знаком деления

  7. На вкладке Глобальные переменные прокрутите список полей и щелкните $feature.OwnerRenter_HHs.

    Поле с общим числом домохозяйств

    Поле добавится в конец выражения.

    Выражение с двумя полями

    Выражение выполняет деление числа домохозяйств без транспортных средств на общее число домохозяйств. Чтобы получить результат в процентах, вы умножите полученную величину на 100. Для обозначения выражения обычно используется звездочка.

  8. Добавьте пару скобок в выражение. После закрывающей скобки введите *100.

    Выражение читается следующим образом: ($feature["OwnerRenterHH_NoVehicle"]/$feature["OwnerRenter_HHs"])*100

    Далее вы проверите выражение, чтобы убедиться в отсутствии ошибок.

  9. Щелкните Тест.

    Кнопка Тест

    Откроется таблица Результаты. Результатом вашего выражения будет значение с большим количеством десятичных знаков.

    Первый результат проверки выражения

    Подсказка:

    Если ваш результат сильно отличается, проверьте свое выражение на наличие ошибок.

    Для упрощения результата вы используете функцию Round, чтобы округлить полученное значение в процентах до двух знаков после запятой.

  10. Перейдите на вкладку Функции. В окне поиска введите Round и щелкните кнопку информации для функции Round.

    Кнопка информации для функции Round

    Появится информация о функции и о том, как ее использовать. Полностью синтаксис функции выглядит так – Round(value, numPlaces), где value – число для округления, а numPlaces – число десятичных знаков, до которого необходимо округлить. В вашем случае value – это ваше выражение. Для numPlaces вы будете использовать 2.

  11. Щелкните перед выражением и введите round(.

    Начало выражения с функцией округления

    Далее вы добавите numPlaces и закроете скобку.

  12. Щелкните в конце выражения и введите ,2).

    Конец выражения для выполнения функции округления

    Ваше выражение читается следующим образом: round(($feature["OwnerRenterHH_NoVehicle"]/$feature["OwnerRenter_HHs"])*100,2)

  13. Щелкните Тест.

    Результат содержит только два десятичных знака. Хотя вы установили numPlaces на 2, функция Round удаляет нули на конце, поэтому в тестовом результате вы видите только одну цифру после запятой.

    Второй результат проверки выражения

    Ваше выражение составлено корректно.

  14. Нажмите OK.

    На панели Изменить стиль в параметре Выберите атрибут для отображения указано ваше выражение. Стиль слоя на карте обновится. Легенда показывает, что размер каждого переписного участка рассчитывается по процентному соотношению, а не по общему количеству, но участки снова отображаются по размеру. Вы снова измените стиль на цвет.

  15. На панели Изменить стиль в разделе Числа и количества (цвет) щелкните Выбор.

    Стиль карты с нормированными значениями

    Теперь темным цветом показываются участки с более высоким процентом домохозяйств без автомобилей. На фоне участков с высоким процентом, показанных темными цветами в цветовой шкале, выбранной по умолчанию плохо заметны маршруты эвакуации, поэтому вы измените цветовую шкалу, чтобы все слои были хорошо видны на карте.

  16. Для Числа и количества (цвет) щёлкните Параметры. В дополнительных опциях щелкните Символы.

    Опции символов

    Откроется окно, в котором можно изменить заливку и контур символов на карте. Вы выберите голубую шкалу, чтобы соответствовать цветам маршрутов эвакуации.

  17. Для Заливки на палитре цветовых шкал выберите серо-голубую шкалу.

    Серо-голубая цветовая шкала

  18. Нажмите OK.

    Новая цветовая шкала будет применена к карте.

    Карта с серо-голубой цветовой шкалой

    На этой карте участки с высокими по отношению к среднему значению, процентом домохозяйств без транспортных средств, показаны голубым цветом. В соответствии с легендой, среднее значение составляет 6 процентов. Довольно четко видна закономерность – мало транспортных средств у жителей центра города, в районе даунтауна Хьюстона. Эти районы переписи, вероятно, выиграют больше всего дополнительной помощи в эвакуации, если, например, будет использован общественный транспорт.

  19. На панели Изменить стиль щелкните OK. Затем нажмите Готово.

Настройка всплывающих окон

Так же, как и слой Hurricane Evacuation Routes, слой Households Without a Vehicle содержит предварительно настроенные всплывающие окна. Но всплывающие окна слоя были настроены на отображение общего числа домохозяйств без транспортных средств, а не процентов. Так как ваш слой настроен на отображение процентов, стоит настроить всплывающие окна таким же образом.

  1. Щелкните любой участок переписи на карте темно-синего цвета.

    Всплывающее окно переписного участка по умолчанию

    Во всплывающем окне указано имя участка, число домохозяйств без транспортных средств и общее число домохозяйств. Вы измените всплывающее окно, добавив информацию о процентах, вычисленных с помощью выражения.

  2. Закройте всплывающее окно.
  3. На панели Ресурсы наведите курсор на слой Households Without a Vehicle. Щелкните кнопку Дополнительные опции и воспользуйтесь командой Настроить всплывающее окно.

    Опция настройки всплывающего окна

    Откроется панель Настроить всплывающее окно. Всплывающее окно уже содержит заголовок, для которого используются значения поля FIPS, идентифицирующие переписной участок. Также в нем задано Настраиваемое отображение атрибутов, которое показывает два атрибута, значения которых вы можете видеть во всплывающем окне. Вам потребуется только добавить выражение.

  4. Под Атрибутивные выражения щелкните Добавить.

    Кнопка Добавить

    Откроется знакомое вам окно выражений. Вам нет необходимости заново создавать выражение. Вы можете использовать то, которое вы уже сделали.

  5. Щелкните вкладку Существующие.

    Вкладка Существующие

    На этой вкладке отображаются созданные вами выражения.

  6. Щелкните Домохозяйства без автомобилей (процент) (Цвет Стиль).

    Вы можете отредактировать выражение, но вам это не требуется. Так как вы не собираетесь вносить никаких изменений, вы назовете выражение тем же именем, что и раньше.

  7. В строке Настраиваемый щелкните Редактировать и измените имя на Домохозяйства без автомобилей (процент).
  8. Щелкните Сохранить. Затем нажмите OK.

    На панели Настроить всплывающее окно выражение будет добавлено в список Атрибутивные выражения. Далее вы добавите атрибутивное выражение в содержание всплывающего окна.

  9. В разделе Содержание всплывающего окна щелкните Настройка.

    Кнопка Настройка

    Откроется окно Настраиваемое отображение атрибутов . Предварительно настроенное всплывающее окно содержит некоторый текст и два поля: OwnerRenterHH_NoVehicle и OwnerRenter_HHs. Атрибутивные поля выделены фигурными скобками. Во всплывающих окнах они работают как переменные: когда вы щелкаете участок, всплывающее окно показывает атрибутивные значения этого участка.

  10. Щелкните в конце имеющегося текста и дважды нажмите Enter. Щелкните кнопку Добавить имя поля и выберите из Домохозяйства без автомобилей (процент).

    Кнопка Добавить имя поля

    Выражение добавлено в окно, с именем expression/expr0.

  11. После {expression/expr0} добавьте пробел и введите % домохозяйств участка не имеют в собственности транспортных средств.
  12. Выделите выражение и добавленный текст, и щелкните кнопку Полужирный.

    Ваш настроенный атрибут готов.

    Готовое настраиваемое отображение атрибутов

  13. Щелкните OK. На панели Настроить всплывающее окно щелкните OK.
  14. Щелкните любой участок переписи на карте темно-синего цвета.

    Всплывающее окно покажет процент домохозяйств без транспортных средств

    Теперь во всплывающем окне отображается информация о проценте домохозяйств без транспортных средств, с округлением до двух знаком после запятой.

  15. Щелкните несколько темно-синих участков в центре Хьюстона и просмотрите всплывающие окна.

    Какой самый высокий процент вы обнаружили? Большинство участков темно-синего цвета показывают, что примерно 20 процентов домохозяйств не имеют в собственности транспортных средств. Тем не менее, есть участки со значением 30 процентов, и даже участок, где более 40 процентов домохозяйств не имеют в собственности транспортных средств. Людям, проживающим на этих участках, особенно важно вовремя получить помощь в случае угрозы урагана.

    Дополнительно, можно оценить как зоны высокого риска районы проживания в непосредственной близости от заболоченных участков. Даже если для этих участков не регистрируется высокий процент домохозяйств без транспортных средств, все равно людям, проживающим здесь может потребоваться помощь.

  16. Закройте открытое всплывающее окно.
  17. Сохраните карту.

В этом уроке вы добавили на карту слой данных демографии города Хьюстон и просмотрели его атрибутивную таблицу. Затем вы создали выражение и настроили стиль слоя для отображения процента домохозяйств на каждый переписной участок, жители которых не имеют в собственности транспортного средства. Затем вы настроили всплывающие окна слоя, чтобы отображать важную для вас информацию по демографии. Теперь вы можете легко идентифицировать районы в Хьюстоне, жители которых ограничены в транспортных средствах и, возможно, будут нуждаться в помощи в случае угрозы урагана. Далее вы создадите интерактивное веб-приложение, чтобы поделиться вашими данными с другими пользователями.


Создание приложения

Ранее вы закончили создание веб-карты, добавив и настроив данные демографии, чтобы показать переписные участки, где выявлен высокий процент домохозяйств, не имеющих транспортных средств. В этом уроке вы используете карту для создания веб-приложения. Веб-приложение – это настроенный пользовательский интерфейс, который определяет внешний вид вашей карты, добавляет (или сокращает) функциональность или помогает совместить вашу карту с различными медиа-источниками. Вы можете выбрать из множества настраиваемых шаблонов, в зависимости от того, что вы хотите показать на своей карте. Вы просто хотите показать вашу карту всем желающим, поэтому выполните настройку шаблона приложения Основной вьюер с несколькими стандартными инструментами навигации. Вы отредактируете информацию о приложении, добавив туда необходимые сведения о назначении приложения и об источниках данных.

Создание веб-приложения

Чтобы создать веб-приложение вьюера, сначала необходимо опубликовать карту. Если вы уже предоставили доступ к карте, вам нет необходимости делать это еще раз. Но вы можете увидеть список шаблонов настраиваемого веб-приложения в окне Общий доступ.

  1. Если необходимо, откройте свою Карту эвакуации Хьюстона.
  2. Щелкните кнопку Общий доступ на ленте.

    Карта доступна для всех.

  3. Щелкните Создать веб-приложение.

    Кнопка Создать веб-приложение

    Откроется окно Создание нового веб приложения. Там находится галерея настраиваемых приложений, которые распределены на категории по их назначению и функциональным возможностям. Вы хотите, чтобы основным фокусом приложения была сама карта. Вы также хотите показать легенду, информацию во всплывающем окне и описание карты. С этой целью вы будете использовать шаблон Основной вьюер.

  4. Щелкните вкладку Презентация карты.

    Презентуйте карту

    Появится список шаблонов с простым пользовательским интерфейсом.

    Примечание:

    Если в вашей организации настроена пользовательская галерея, то вы можете не найти там некоторые из перечисленных настраиваемых приложений. В этом случае вы можете выполнить поиск шаблона Основной вьюер в строке поиска.

  5. Щелкните приложение Основной вьюер. Щелкните Создать веб-приложение.

    Перед настройкой приложения необходимо указать название, теги и краткую информацию. По умолчанию, приложение содержит ту же информацию, что и карта, на основе которой приложение создается. Вы измените название, чтобы было понятнее назначение вашей карты, а остальные параметры оставите без изменений.

  6. Измените Название на Зоны риска для населения в Хьюстоне.
  7. Щёлкните Готово.

    Веб-приложение откроется в режиме настройки.

    Настраиваемое приложение по умолчанию

Настройка приложения

Далее вы измените элементы представления приложения, чтобы лучше передать смысл карты. Для настройки параметров доступны четыре вкладки. По умолчанию открыта вкладка Общие, где есть опции для указания заголовка и подзаголовка приложения, а также для ввода дополнительной информации, поясняющей назначение карты. Название у вас есть, и теперь вы укажите подзаголовок.

  1. Для Подзаголовок введите Участки переписи, жителям которых может понадобиться помощь при угрозе урагана.

    Так же можно ввести описание, которое будет отображаться для приложения.

  2. В строке Детали щелкните Редактировать. Введите (или скопируйте и вставьте) следующий текст:

    Эта карта показывает маршруты эвакуации и данные демографии по участкам переписи для Хьюстона, Техас. Участки темно-синего цвета соответствуют домохозяйствам, не имеющим в собственности транспортных средств. Эта информация покажет, в каких районах Хьюстона жителям может потребоваться помощь при эвакуации в случае угрозы урагана?

    Подсказка:

    После копирования и вставки, текст может быть отформатирован. Вы можете удалить форматирование, выделив текст и нажав кнопку Удалить форматирование на панели инструментов.

    Параметры вкладки Общие

  3. Щелкните вкладку Тема.

    На этой вкладке расположены опции выбора цветов для элементов пользовательского интерфейса. Попробуйте разные и выберите тот, который вам нравится. Далее приведены рекомендации по выбору цветов.

  4. Для Цвета заголовка выберите голубой (#0084A8), вторая строка снизу, четвертый столбец справа.

    Цвет заголовка

  5. Для цвета текста заголовка и цвета кнопок выберите светло-серый (#EBEBEB), вторая строка, первый столбец.
  6. Для цвета фона выберите серый более темного оттенка (#D6D6D6), третья строка, первый столбец.
  7. Для цвета текста выберите черный (#1A1A1A).

    Параметры вкладки Тема

  8. Ниже карты щелкните Сохранить.

    Установленные параметры сохранены и применены к приложению. Далее вы настроить инструменты навигации, которые хотите отображать в своем приложении.

  9. Перейдите на вкладку Опции.

    По умолчанию выбраны Галерея базовых карт, закладки, детали карты и инструменты общего доступа. Приложение также содержит список слоев карты. Вы отключите Галерею базовых карт и закладки, чтобы взаимодействие пользователя и карты было сосредоточено на содержании. Так же вы добавите легенду.

  10. Снимите отметку с опций Галерея базовых карт и Закладки. Отметьте опцию Легенда.

    Опция Легенда

    На последней вкладке Поиск можно добавить возможность выполнять поиск нужной области на карте. Для ваших целей это не нужно, поэтому вы отключите эту опцию.

  11. Щелкните закладку Поиск.
  12. Снимите отметку с инструмента Включить поиск.

    Инструмент Включить поиск

  13. Нажмите Сохранить.

    Обзор финальной настройки приложения

  14. В окне предварительного просмотра протестируйте функциональность приложения. Выполните навигацию на карте и щелкните разные кнопки интерфейса.
  15. Когда вы будете удовлетворены выполненным, нажмите Закрыть.

    Откроется страница элемента.

Редактирование описания элемента

Ваше приложение готово. Далее вы отредактируете информацию о приложении для добавления дополнительных сведений о карте и данных. Эта информация называется метаданные, которые очень важны для карт и приложений. Строка Информация об элементе показывает наличие и уровень информации об элементе, и указывает на возможность улучшить информационную составляющую.

  1. Под Информацией об элементе, рядом с Улучшение верхнего уровня щелкните Добавить краткую информацию.

    Дополнение информации

    Откроется окно Редактировать краткую информацию.

  2. Замените существующую информацию о карте следующим текстом:

    Это веб-приложение показывает районы, жителям которых при угрозе урагана может потребоваться помощь в процессе эвакуации.

    Окно Редактировать краткую информацию

  3. Нажмите Сохранить.

    Строка Информация об элементе обновится, так как вы ее дополнили. Далее мы рекомендуем добавить описание.

  4. Рядом с Улучшение верхнего уровня щелкните Добавить описание.

    Откроется окно Изменить описание. Описание должно быть более развернутым и подробным, нежели краткая информация. В описании указывается не только назначение приложения и тип данных, но и информация об использовании приложения и о том, как оно было создано.

  5. Введите (или скопируйте и вставьте) следующий текст:

    Эта карта показывает маршруты эвакуации и данные демографии по участкам переписи для Хьюстона, Техас. Участки темно-синего цвета соответствуют домохозяйствам, не имеющим в собственности транспортных средств. Эта информация покажет, в каких районах Хьюстона жителям может потребоваться помощь при эвакуации в случае угрозы урагана?

    Для более подробной информации о данных на карте используйте инструменты Слои и Легенда. Щелкнув отдельные участки переписи, можно получить доступ к информации во всплывающем окне, включая процент домохозяйств, не имеющих в собственности транспортных средств.

    Карта в приложении содержит слой из Living Atlas с маршрутами эвакуации и слой с данным демографии для Хьюстона. Для слоя демографии используется выражение Arcade, с помощью которого вычислен процент домохозяйств, не владеющих транспортными средствами. Эта информация также предоставляется через всплывающие окна.

  6. Нажмите Сохранить.

    Строка Информация об элементе указывает, что нужный объем информации практически полностью внесен.

  7. Рядом с Информацией об элементе щелкните Более подробно.

    Отображается полный список необходимых разделов информации. У вас не заполнен только один пункт: Добавить условия использования.

    Развернутый список составляющих информации об элементе

  8. Щелкните Добавить условия использования

    Откроется окно Добавить условия использования. Ваши данные содержат локальную и федеральную правительственную общедоступную информацию, следовательно какие-либо условия использования отсутствуют.

  9. Введите Отсутствуют. Данные общедоступны. Нажмите Сохранить.

    Далее, вы замените образец по умолчанию на изображение, более подходящее для вашего приложения (если хотите). Это позволит пользователям понять, что это за приложение, до того, как оно будет открыто. Как правило, для образца используется изображение вашей карты или приложения в формате JPEG, PNG или GIF, размером 600 на 400 пикселов.

    Хотя вы можете создать образец карты с помощью функции Print Screen, или какой-либо программы по редактированию изображений, в этом уроке вы воспользуетесь готовым образцом.

  10. Сохраните Готовый образец на компьютере.
  11. Щелкните Редактировать образец.

    Кнопка Редактировать образец

  12. В появившемся диалоговом окне Загрузить образец щелкните Выбрать файл (или соответствующую команду в браузере).
  13. Перейдите к местоположению, в котором вы сохранили образец. Дважды щелкните изображение.

    Изображение добавлено в окно Загрузить образец. Вы можете изменить расположение или масштаб изображения, но так как этот образец соответствует рекомендациям - вы ничего не будете менять.

  14. Нажмите OK.

    Изображение добавлено. Страница информации об элементе готова. Вы можете скопировать URL приложения и отправить его желающим, чтобы они могли ознакомится с ним.

В этом уроке вы создали карту со слоем маршрутов эвакуации в случае угрозы урагана в городе Хьюстон, Техас. Вы добавили данные демографии с участков переписи, и использовали умную картографию, всплывающие окна и выражения, чтобы выделить области, жители которых не имеют транспортных средств. Выделенные вами пространственные закономерности помогут определить, жителям каких районов может понадобиться помощь при урагане. И, наконец, вы опубликовали результаты своей работы в виде интерактивного веб-приложения.

You can find more lessons in the Learn ArcGIS Lesson Gallery.
