Создание профиля рельефа

Империя Инков - цивилизация, существовавшая в Южной Америке на территории современных Перу и Чили. Для обеспечения коммуникации, торговли и военного контроля в этой обширной империи, инки создали Андскую систему дорог, Кхапак-Ньян. Достигавшая протяженности более 30 000 километров (примерно 18 641 миль), сеть дорог, лестниц и станций основывалась на четырех основных маршрутах, начинавшихся в столице империи Инков, города Куско. Сегодня 273 объекта, связанных с Кхапак-Ньян, располагаются на протяжении 6000 километров (примерно 3728 миль) и охраняются как объекты всемирного наследия. В этом руководстве используется инструмент профиль высот для анализа знаменитой сети дорог, лестниц и станций, соединявших Империю Инков в Андских горах.

С помощью этого руководства вы научитесь:

• Добавлять профиль высот на 3D-карту
• Использовать точки для создания профиля высот
• Редактировать узлы линии
• Переходить от метрических к имперским единицам и наоборот

Последний раз это руководство тестировалось 25 сентября 2024 года.

Требования

Создание профиля рельефа

Вы используете инструмент Профиль высот в MapMaker для определения высоты гор, по которым проходят некоторые из этих дорог.

1. Откройте MapMaker.
2. На панели инструментов в нижней части экрана щелкните кнопку Открыть карту.



3. В окне Открыть карту в строке поиска введите World Heritage Sites.

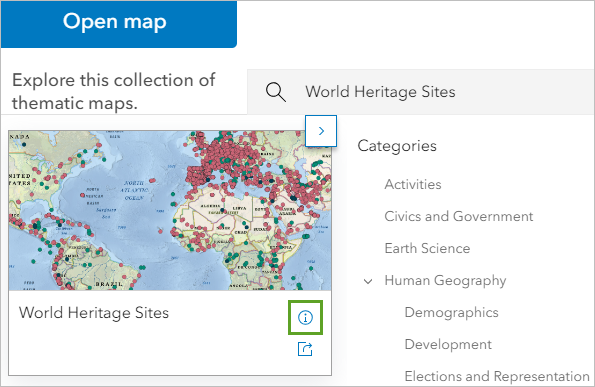

4. Щелкните на карточке карты World Heritage Sites кнопку Информация.



5. Прочтите описание карты. Когда ознакомитесь с описанием, нажмите на карточку карты, чтобы открыть карту.

   Откроется карта World Heritage Sites.

6. В левом верхнем углу щелкните кнопку Открыть поиск. В поисковой строке введите Cusco, Peru и нажмите Поиск.



   Охват карты переместится к городу Куско, Перу. Куско был столицей Империи инков. Четыре дороги Кхапак-Ньян начинались в столице. Вы создадите профиль высот, показывающий расстояние и высоту сегментов дороги, соединяющей Куско и город Ларес.

7. Закройте всплывающее окно Результаты поиска.
8. Увеличьте масштаб карты, чтобы Cusco был изображен крупнее и щелкните точку на холмах к северу от города.



9. Прочтите информацию о Кхапак-Ньян (Qhapaq Ñan) во всплывающем окне.
10. Закройте всплывающее окно. Уменьшите масштаб карты и переместитесь на север к городу Lares.



    Есть еще четыре места вокруг Лареса.

11. На ленте щелкните кнопку Измерить и выберите Профиль высот.



    В нижней части экрана откроется панель инструмента Профиль высот. В настоящий момент он не построен. Чтобы построить профиль высот, необходимо указать как минимум пару точек на карте.

12. На карте укажите точку места Кхапак-Ньян к северу от Cusco.



    При перемещении курсора линия будет следовать за ним и приблизительный профиль высот начнет отображаться на панели инструмента.

13. Укажите на карте точку поста Qhapaq Ñan к югу от города Lares. Добавьте точку для оставшихся трех постов Кхапак-Ньян и дважды щелкните на последней точке, чтобы завершить рисование линии профиля.



    Инструмент Профиль высот показывает расстояние и изменение высоты при движении вдоль линии профиля.

14. На панели Профиль высот перемещайте указатель мыши вдоль графика, чтобы увидеть соответствующее место на карте.
15. В правом верхнем углу панели Профиль высот нажмите кнопку настроек. В качестве Единиц измерения выберите Метрические и выберите Мили.



    Профиль обновится, чтобы показывать расстояние и высоту в милях.

Редактирование профиля высот

Линия профиля соединяет четыре поста Кхапак-Ньян четырьмя прямыми линиями. Исторический маршрут проходил по долинам и вокруг гор и прочих природных препятствий. Чтобы профиль стал более правдоподобным, отредактируйте линию профиля, чтобы она следовала от Urubamba Valley на север к городу Ollanytaytambo, дальше - вдоль дороги CU-106 на северо-восток к городу Patacancha и затем через посты около города Lares.

1. Щелкните синюю линию на карте.

   Когда линия выбрана, узлы или точки, расположенные на карте, становятся оранжевыми. Это означает, что их можно редактировать.

2. Переместитесь к линии профиля между Куско и точкой южнее города Ларес.



   У указателя мыши рядом имеется небольшой плюс. Это означает, что можно добавить еще точку или узел к линии.

3. Щелкните линию, чтобы добавить новый узел оранжевого цвета. Перетащите новый узел к западу от Ollanytaytambo.



4. Добавьте новые узлы к линии профиля, следуя по дороге CU-106 вверх по долине к городу Patacancha.



   Каким образом добавленные узлы повлияли на профиль высот?

В этом упражнении вы научились создавать и редактировать профиль высот, чтобы измерять расстояния и высоты.

Вы можете найти больше учебных пособий в галерее учебных пособий.
