Изучение данных и формулировка вопросов

Сколько времени на эвакуацию есть у жителей при извержении вулкана? Ответ зависит от множества факторов. Лава течет вниз по склону и быстрее перемещается по степным участкам. В начале 1990-х у жителей Калапаны (города на юго-востоке региона Пуна) были дни или даже недели, чтобы приготовиться к сходу лавы на город. Напротив, в 1950 году лава, стекающая по западном склону вулкана Мауна Лоа, достигла уровня моря всего за 4 часа. Несмотря на то, что ученые непрерывно отслеживают каждое колебание на острове, никогда нельзя точно предсказать, насколько заранее получится предупредить жителей об извержении.

Открытие карты и изучение данных

Сначала вы начнете изучение взаимосвязей между зонами лавовых потоков, убежищами и населением. В конце вы сможете ответить на несколько вопросов.

  1. Перейдите в группу ArcGIS Online Analyze Volcano Shelter Access in Hawaii.
  2. Щелкните вкладку Содержание, затем образец карты Shelter Access Analysis, чтобы открыть ее.

    Карта Shelter Access Analysis

    Откроется новая карта с островом Гавайи.

    Остров Гавайи

    Как показано в легенде, остров поделен на 9 категорий по степени риска от схода лавы – от экстремально высокого до экстремально низкого. Под частично прозрачными зонами виден слой census blocks (переписных участков), символы которого отображают плотность населения в разных оттенках серого. Также на карте располагаются сами вулканы и убежища.

  3. Если вы не вошли в учетную запись организации ArcGIS, щелкните Войти и выполните вход с нужными учетными данными.
    Примечание:

    Если у вас нет учетной записи организации, можно подписаться на бесплатную пробную версию ArcGIS.

  4. Щелкните объект вулкана на карте, чтобы открыть его всплывающее окно.

    Всплывающее окно слоя вулканов

    Вы видите имя вулкана, высоту, тип и дату последнего извержения.

    Подсказка:

    В данном примере заголовок всплывающего окна вулкана показывает несколько страниц "1 из 4". Когда вы открываете всплывающее окно, вы также получаете доступ к другим всплывающим объектам, которые находятся где-то поблизости. (Они могут быть как в одном слое, так и в разных). Щелкните белую стрелку в заголовке, чтобы просмотреть остальные всплывающие окна.

  5. Посмотрите всплывающие окна для еще нескольких вулканов.

    Вулканы Hualalai, Mauna Loa и Kilauea являются активными. Вулкан Mauna Kea является потухшим. Loihi также активен, но поскольку он находится под водой, в анализе мы его учитывать не будем.

  6. Щелкните кнопку Закладки на ленте над картой и выберите Kona.
  7. Всплывающие окна для убежищ.

    Всплывающее окно к убежищу

    На Гавайях большинство убежищ расположено в школах.

  8. Закройте всплывающее окно.
  9. Щелкните кнопку Закладки на ленте над картой и выберите Hilo – Puna.

    Закладка Hilo – Puna.

    Карта приблизится к восточному побережью острова. Хило – это крупнейший город острова и большинство населения живет в нем или рядом с ним. В данном масштабе удобнее всего рассмотреть переписные участки под зонами опасности.

    Регион Hilo – Puna.

  10. Щелкните зону опасности, чтобы открыть ее всплывающее окно. (Если откроется всплывающее окно к другому слою, найдите нужное, щелкая стрелки в заголовке окна).

    Всплывающие окно зоны лавовых потоков

    Хило расположен в зоне высокой опасности, как и населенные области к югу.

  11. Просмотрите всплывающие окна для других зон лавовых потоков в этой местности.
  12. Когда закончите, щелкните Закладки и выберите Kona.
  13. Просмотрите всплывающие окна для зон лавовых потоков в этой местности.

    Западное побережье – это второй густонаселенный район на острове. Основное население здесь живет вдоль Kohala Coast, которое находится в зоне средней опасности. Многие также живут в зоне высокой опасности вулкана Мауна Лоа.

  14. Изучите другие части острова с помощью закладок. Когда закончите, приблизьтесь к закладке Hawaii Island.

    Для того, чтобы приступить к анализу в следующем уроке, вам необходимо создать свою копию этой карты.

  15. На ленте нажмите кнопку Сохранить и выберите Сохранить как.
  16. В окне Сохранить карту измените название на Shelter Access Analysis.

    Сохранить карту

  17. Нажмите Сохранить карту.

    Карта сохраняется на странице Мои ресурсы в подписке.

Множество людей в разных частях острова живут в зонах повышенной опасности лавовых потоков. Обычно в таких областях достаточно убежищ. Но насколько они доступны? И как измерить эту доступность? В каких областях с высокой степенью риска необходимо создать больше убежищ? Далее вы используете инструменты анализа для оценки доступности убежищ.


Анализ доступности убежища

Ранее вы изучили отношения между зонами потоков лавы, расположением убежищ и численностью населения. Далее вы проанализируете доступность убежищ, создав зоны транспортной доступности вокруг них. Анализ зон транспортной доступности учитывает расстояние или предполагаемое время передвижения по дорожной сети, таким образом, в результате вы получите область, в пределах которой вы можете добраться до заданного места (или мест) с заданными условиями. Вы будете создавать области 15-минутной доступности для убежищ. Значение выбрано весьма условно, поэтому вы можете потом воспроизвести шаги анализа с другими значениями, чтобы посмотреть, как изменяется результат.

В этом анализе не предусмотрено моделирование условий происшествия. В реальной жизни может произойти множество непредвиденных событий. Пути эвакуации могут быть перекрыты лавовыми потоками, дороги повреждены, а убежища разрушены. Тем не менее, знание о том, в каких частях острова эвакуация легко выполнима, а в каких нет, весьма полезна при проведении спасательных операций.

Создание слоя зон транспортной доступности

Продолжайте работу с картой, сохраненной в предыдущем уроке. Если в вашем браузере уже открыта карта, пропустите следующие три шага.

  1. Если необходимо, войдите под учетной записью организации ArcGIS.
  2. В верхней части страницы щелкните Мои ресурсы.
  3. На странице Ресурсы щелкните значок с многоточием рядом с веб-картой и выберите Открыть во вьюере карт.

    Открыть во вьюере карт

  4. Если надо, в верхней части панели Детали щелкните кнопку Содержание.

    На панели Содержание перечислены все слои карты; там же вы можете настроить их свойства.

    Примечание:

    Если у вас осталась открытой карта с предыдущего урока, на боковой панели Детали отображается легенда. Если вы откроете карту со страницы Мои ресурсы, на ней будет отображаться содержание карты. Панель Легенда удобна при просмотре карты, а панель Содержание – при работе с ней.

  5. На панели Содержание укажите слой Emergency Shelters и щелкните кнопку Выполнить анализ.

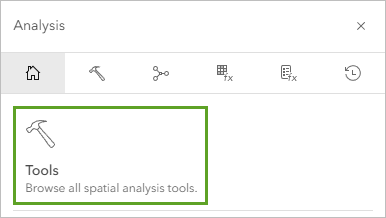

    Кнопка Выполнить анализ
    Подсказка:

    Вы также можете открыть панель Выполнить анализ на ленте.

  6. На панели Выполнить анализ щелкните По близости и Создать области времени в пути.

    Создать области времени в пути

  7. На панели Создать области времени в пути убедитесь, что в качестве единиц измерения выбрана опция Время в пути на машине. Измените время на 15 минут.

    Измените время на 15 минут.

  8. Оставьте опцию Использовать трафик неотмеченной.
    Примечание:

    В этом случае не будут учитываться сведения о трафике, то есть транспорт передвигается с максимальной разрешенной скоростью на дороге. Вероятно, эти условия не будут соблюдаться при реальном происшествии, но сейчас нет оснований учитывать дорожный трафик, который сильно зависит от времени суток и дня недели.

  9. В разделе Области из разных точек выберите Слияние.

    Опция слияния

    Опция по умолчанию Наложение создает отдельные зоны доступности для каждого убежища. При слиянии областей вместо нескольких выходных объектов создается единая зона. При этом общая площадь покрытия будет той же самой.

  10. Переименуйте Имя слоя результата в Shelter in 15 minutes и добавьте свое имя или инициалы, чтобы имя слоя было уникальным в организации.

    Имя слоя результата

    Подсказка:

    Это позволит избежать конфликта вашего слоя анализа со слоями, созданными другими участниками организации.

  11. Нажмите Запустить анализ.

    После окончания анализа на карту будет добавлен новый слой. Этот слой будет показывать области на острове, которые расположены в 15 минутах езды от убежищ.

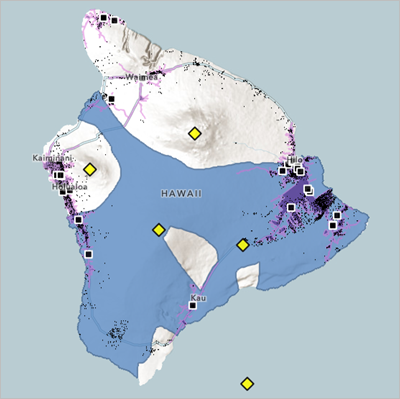

    Слой с зоной доступности на карте

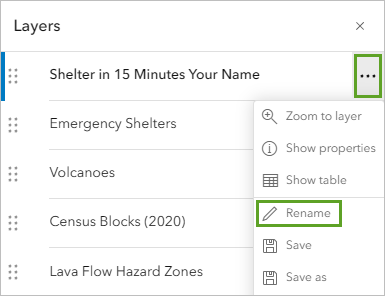

  12. На панели Содержание задержите курсор на слое Shelter in 15 minutes. Щёлкните кнопку Дополнительные опции и воспользуйтесь командой Переименовать.

    Кнопка Дополнительные опции

  13. В окне Переименовать измените имя слоя на Area within 15 Minutes of Shelter и щелкните OK.

    Переименование слоя доступности

  14. На ленте нажмите кнопку Сохранить и выберите Сохранить.

Изменение символов слоя Census Blocks

Теперь мы сравним области 15-минутной доступности вокруг убежищ с населенными территориями на острове, но с текущими условными обозначениями это сделать весьма затруднительно. Лучше временно отключить видимость слоя Lava Flow Hazard Zones. Также можно изменить представление слоя с численностью населения. Поскольку блоки с населением тоже являются площадными объектами, будет проще увидеть, насколько они пересекаются с зонами доступности, если они будут представлены как точки. (Иными словами, каждый из полигонов будет представлен в виде точки его центроида).

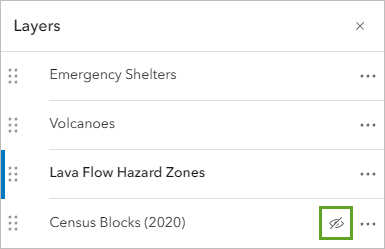

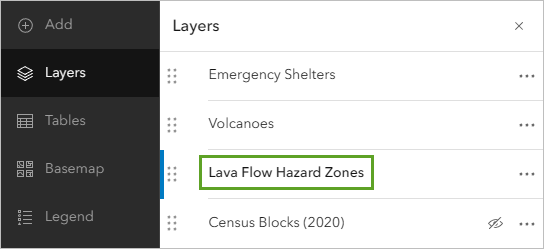

  1. На панели Содержание снимите отметку у слоя Lava Flow Hazard Zones.

    Теперь слой с населением виден полностью.

  2. На панели Содержание щелкните на имя слоя Census Blocks, чтобы просмотреть его символы.

    Символы слоя с населением

    Блоки населения отображаются в разных оттенках серого: чем меньше насыщенность, тем менее заселена территория. Блоки с высокой плотностью населения, как правило, небольшого размера и сконцентрированы вокруг Хило.

  3. На панели Содержание укажите слой Census Blocks и щелкните кнопку Изменить стиль.

    Кнопка Изменить стиль

    На панели Изменить стиль вы увидите, что они настроены на основе 2010 Population {Pop 10}. Этот атрибут нормализован по площади, поэтому значения отражают плотность населения, а на численность.

    Примечание:

    Нормализация по площади – это лучший способ для отображения количества объектов, распределенных по областям разных размеров. Она позволяет производить сравнительный анализ распределения показателя более точно.

  4. В разделе Выберите стиль отображения щелкните Числа и количества (размер) и откройте Опции.

    Числа и количества (размер), пример

  5. Для Размера выберите Указать диапазон размеров. Установите Минимальный размер 6 px (пикселов), а Максимальный размер - 40 px (пикселов).
  6. Щелкните кнопку Символы.

    Кнопка Символы для палитры цветов

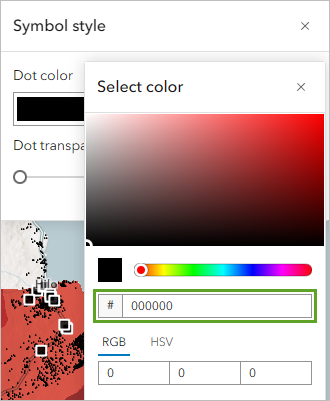

  7. В окне Символы щелкните Заливка и выберите оранжево-красный цвет (#FF5500), чтобы изменить цвет заливки.

    Новая палитра цветов

  8. Установите прозрачность символов на 40%.
    Подсказка:

    Прозрачность может быть применена к символам в слое (как здесь), к слою целиком или к ним обоим.

  9. Щелкните Контур и выберите белый цвет. Убедитесь, что значение Ширины линии равно 1 px (пикселу).
  10. Нажмите OK.
  11. Щелкните кнопку Полигоны, чтобы изменить стиль границ Census Block.
  12. Для Контура выберите Нет цвета и щелкните OK.

    Нет цвета контура

  13. На панели Изменить стиль щелкните OK и Готово.

    Теперь каждый контур с населением на карте отображается в виде красного круга. При этом границы блоков вы не видите. Вместо этого круги разного размера дают вам понимание того, как население распределено по острову.

  14. Снова откройте свойства слоя Census Blocks и выберите Настроить диапазон видимости.
  15. Щёлкните Мир и выберите Города (1:160 000). Щелкните в любом пустом месте панели Содержание, чтобы закрыть свойства.

    Установка видимости

    На карте окружности округов исчезнут, а в панели Содержание слой Census Blocks станет серого цвета, так как он стал неактивным. Окружности округов появятся заново, а слой переключиться на черный, то есть активный, как только вы увеличите масштаб.

  16. Приблизьтесь к закладке Hilo – Puna и, если необходимо, увеличьте масштаб, чтобы проявились значки округов.

    Отображение населения в виде градуированных символов

    Теперь вы точно сможете визуально определить, откуда люди смогут добраться до убежища за 15 минут.

  17. Сохраните карту.

Изменение символов для слоя Area within 15 Minutes of Shelter

Слой с зонами доступности находится наверху панели Содержание, а потому отображается поверх остальных слоев на карте. Однако согласно правилам работы с ГИС-слоями полигональные объекты должны располагаться под точечными. Поэтому вы переместите его вниз на несколько уровней и поменяете его цвет.

  1. На панели Содержание щелкните слева от слоя Area within 15 Minutes of Shelter и перетащите слой в самый низ, чтобы ниже него осталась только базовая карта Улицы.
  2. Задержите курсор на слое Area within 15 Minutes of Shelter и щелкните кнопку Изменить стиль.

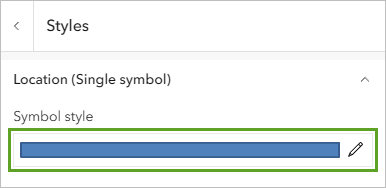

  3. Для стиля ниже Местоположение (единый символ) щелкните Опции.
  4. Щелкните Символы, чтобы изменить символ.
  5. Выберите оранжево-красный (#FF5500) цвет в качестве цвета заливки символов.

    Настройка символов

  6. Измените значение Ширины линии на 0 пикселов.
  7. Нажмите OK.
  8. Изменить прозрачность на 60%.
  9. Щелкните OK и Готово.

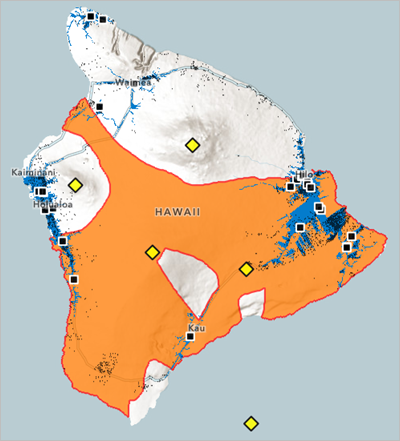

    Символы слоя с зонами доступности на карте

  10. Перейдите к закладке Hawaii Island.
  11. Сохраните карту.

Вы уже ответили на несколько стоящих перед вами вопросов. Вы измерили доступность убежищ 15-минутными зонами передвижения, и теперь на карте вы можете посмотреть, какие населенные участки попадают внутрь этой зоны. Далее вы создадите новый слой, который состоит исключительно из зон высокого риска. Это поможет сфокусироваться на доступности убежищ в областях, подверженных наибольшему риску.


Составление областей с высоким риском лавовых потоков

Ранее были определены области, из которых есть доступ в убежища. Далее мы найдём области, подверженные максимальному риску лавовых потоков. Большинство извержений на острове происходит на вершинах и в зонах разломов вулканов. Зоны разломов – это области, где вулкан раскалывается на части, толщина породы меньше и лава изливается на поверхность. Эти зоны являются областями высокого риска. Как только лава изливается на поверхность, она начинает течь вниз по склону. Поэтому области, находящиеся под зонами разлома, классифицируются как зоны с высокой и очень высокой степенью риска.

Классификация опасности соответствует вероятности, основанной на исторических свидетельствах, что эта область будет залита лавой в случае извержения. Для этого анализа вы выделите три категории областей с повышенным риском. Вы скомбинируете их в единый слой и отсечете области с низкой степенью риска на карте.

Слияние трех областей с высокой степенью риска происходит в два этапа. С помощью инструмента Найти существующие местоположения вы построите выражение запроса, чтобы найти зоны, соответствующие вашим условиям. Затем вы используете инструмент Слияния, чтобы собрать эти отдельные объекты в единый слой.

Просмотр атрибутов опасных зон

Вы создадите выражение запроса, чтобы найти зоны повышенной опасности, в зависимости от значений атрибутов в таблице слоя Lava Flow Hazard Zones. До построения запроса вы посмотрите на эту таблицу, чтобы узнать, как эти значения хранятся.

  1. Если надо, откройте свою карту анализа доступности убежищ Shelter Access Analysis.

    Карта Shelter Access Analysis

  2. На панели Содержание включите слой Lava Flow Hazard Zones, отметив окошко возле него.
  3. Задержите курсор на имени слоя Lava Flow Hazard Zones и щёлкните кнопку Показать таблицу.

    Кнопка Показать таблицу

    Таблица откроется под картой.

    Атрибутивная таблица слоя зон лавовых потоков

    Подсказка:

    Вы можете изменить размер таблицы, потянув за белую полосу наверху таблицы.

  4. Прокрутите таблицу до атрибута Severity.

    Именно это поле и значения в нем вы будете использовать для построения запроса.

  5. Когда закончите, задержите курсор на слое Lava Flow Hazard Zones и снова щёлкните кнопку Таблица, чтобы скрыть таблицу.

Поиск областей с повышенной опасностью

Теперь вы построите запрос с помощью инструмента Найти существующие местоположения. Этот инструмент ищет объекты в слое на основании значений атрибутов в таблице или пространственного положения относительно объектов в другом слое. В этом случае мы будем работать только со значениями атрибутов. Объекты, удовлетворяющие условиям запроса, будут добавлены в новый слой результатов.

  1. На панели Содержание укажите слой Lava Flow Hazard Zones и щёлкните кнопку Выполнить анализ.
    Подсказка:

    Вы также можете открыть панель Выполнить анализ на ленте.

  2. На панели Выполнить анализ щелкните Найти местоположения и Найти существующие местоположения.

    Инструмент Найти существующие местоположения

  3. На панели Найти существующие местоположения щелкните кнопку Добавить выражение, чтобы открыть диалоговое окно Добавить выражение.

    Кнопка Добавить выражение

    В окне первая опция уже установлена правильно: Lava Flow Hazard Zones, где (атрибутивный запрос).

    Окно Добавить выражение

    Это значит, чтобы вы будете искать объекты в слое Lava Flow Hazard Zones на основе их атрибутивных значений.

  4. Во второй строчке выражения щелкните стрелку ниспадающего меню, чтобы просмотреть имеющиеся поля в таблице и выберите Severity. Оставьте логический оператор соответствует.
  5. Под пустым входным полем щелкните Уникальное.

    Выражение для поиска зон с высокой опасностью

    При этом это поле изменится на ниспадающий список, состоящий из уникальных значений, которые содержатся в поле Severity. Первое же значение – Extremely High Hazard – нам подходит. (Они перечислены в алфавитном порядке).

  6. Нажмите Добавить.

    На панели Найти существующие местоположения новое выражение подставилось в запрос.

  7. Снова нажмите Добавить выражение.
  8. В окне Добавить выражение постройте выражение Lava Flow Hazard Zones where Severity is High Hazard. Нажмите Добавить.

    Выражение для высокой опасности

    Второе выражение появляется под первым.

    Окно с двумя выражениями

  9. Снова нажмите Добавить выражение.
  10. Постройте выражение Lava Flow Hazard Zones где Severity соответствует Very High Hazard. Нажмите Добавить.

    Выражение для очень высокой опасности

    Это три связанных выражения, но логика их применения пока неверна. Вы будете искать объекты, которые удовлетворяют хотя бы одному из перечисленных условий, а не всем трем. (Ни один объект не соответствует всем трем условиям, поскольку у объектов может быть только одно значение степени опасности).

  11. На панели Найти существующие местоположения в окне выражения щелкните первый оператор и, чтобы переключить его на или.

    Окно с тремя выражениями

  12. Аналогичным образом замените второй оператор и на или.

    Готовое выражение

    Примечание:

    Когда два выражения связываются оператором "и", это значит, что будут найдены только те объекты, которые соответствуют обоим условиям. Если же используется оператор "или", будут найдены объекты, соответствующие какому-либо из условий. Если вы будете сочетать операторы "и" и "или" в запросе, вам следует сгруппировать выражения, чтобы убедиться, что логика сохраняется. Инструмент Группа находится на панели инструментов рядом с кнопкой Добавить выражение.

  13. Переименуйте Имя слоя результата в High Hazard Zones и добавьте свое имя или инициалы, чтобы имя слоя было уникальным в организации.

    Имя слоя результата

  14. Нажмите Запустить анализ.

    На карту добавится новый слой, обратите внимание, что он закрывает примерно половину острова. Он включает все объекты, которые соответствуют хотя бы одной из указанных высоких степеней опасности.

    Слой зон высокого риска на карте

  15. Измените имя слоя, удалив свои имя и инициалы.
  16. Сохраните карту.

Слияние областей с повышенной опасностью

Слой High Hazard Zones представляет собой область , которую вы хотите изучить более подробно, но пока что она все равно состоит из смежных участков, разделенных границами округов. Поскольку в данном случае зоны высокого , очень высокого и особенно высокого риска одинаково важны, вы соедините все эти объекты в единый объект.

  1. На панели Содержание укажите слой High Hazard Zones и щелкните кнопку Выполнить анализ.
  2. На панели Выполнить анализ щелкните Управление данными и Слияние границ.

    Слияние границ

  3. На панели Слияние границ на шаге 2 примите опцию по умолчанию по слиянию областей, которые перекрываются или являются смежными. Пропустите шаг 3, поскольку считать статистику не нужно.
  4. На шаге 4 назовите слой результата Combined High Hazard и добавьте свои имя или инициалы, чтобы имя слоя было уникальным в организации. Нажмите Запустить анализ.

    Имя слоя результата

    Новый слой покрывает ту же территорию, что и слой High Hazard Zones, поэтому слой High Hazard Zones вам больше не нужен.

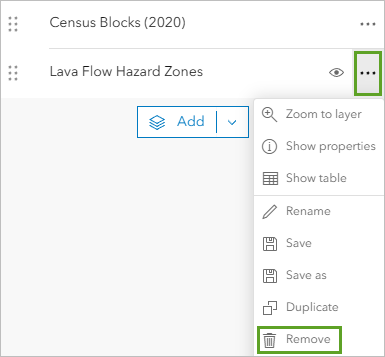

  5. На панели Содержание задержите курсор на слое High Hazard Zones. Щелкните кнопку Дополнительные опции и воспользуйтесь командой Удалить.
  6. В окне Удалитьщелкните Да, удалить слой.
  7. Переименуйте слой Combined High Hazard в High Hazard Zone.
  8. Сохраните карту.

    Единый слой с высокой степенью опасности на карте

Копирование и настройка фильтра для слоя зон лавовых потоков

Теперь остров как бы поделен на две части. Вас будет интересовать та часть, которую покрывает слой High Hazard Zone. Все остальное в данный момент не имеет значения. Вы настроите разные условные знаки для этих двух областей, но для этого нужно получить еще и слой, который не подвержен высокой степени риска (а именно средней и низкой опасности).

Вы можете проделать те же шаги, что были выше при создании слоя High Hazard Zone. А можете пойти другим путем и применить фильтр. Подобно инструменту Найти существующие местоположения фильтр также ищет объекты на основе их атрибутивных значений. Но вместо создания нового слоя фильтр просто скрывает объекты в исходном слое, которые не удовлетворяют запросу. Фильтр – это один из способов настройки отображения слоя, а не создания нового слоя.

Вы создадите копию слоя.Lava Flow Hazard Zones и примените к этой копии фильтр. Эта копия не станет новым набором данных, а будет копией отображения слоя Lava Flow Hazard Zones, использующей тот же набор данных. Вы можете создать сколько угодно копий одного и того же слоя и настроить для них разные свойства. Эти копии могут существовать в рамках одной веб-карты, а могут быть сохранены в виде отдельных элементов в Ресурсах, чтобы потом их можно было добавить на другие веб-карты.

  1. На панели Содержание задержите курсор на слое Lava Flow Hazard Zones. Щелкните кнопку Другие опции и воспользуйтесь командой Копировать.

    Копия слоя добавится наверху панели содержания.

  2. Переименуйте слой Lava Flow Hazard Zones – Копировать на Medium to Low Hazard Zone.
  3. На панели Содержание укажите слой Medium to Low Hazard Zone и щёлкните кнопку Фильтр.

    Кнопка Фильтр

  4. В окне Фильтр выберите Severity из списка полей.
  5. Измените логический оператор на не соответствует.
  6. Под пустым входным полем щелкните Уникальное.

    Поле изменится на ниспадающий список значений. Первое же значение (Extremely High Hazard) нам подходит.

  7. Нажмите Добавить другое выражение.

    Выражение фильтра

  8. Установите второе выражение Severity "не соответствует" High Hazard.
  9. Добавьте третье выражение Severity "не соответствует" Very High Hazard.

    Выражение с тремя фильтрами

    Примечание:

    В данном случае объект должен удовлетворять всем трем условиям. Он не должен быть "сверхопасным", "очень опасным" и "опасным".

  10. Щелкните Применить фильтр.
  11. Выключите слой Lava Flow Hazard Zones.
  12. Включите и выключите слой High Hazard Zone, чтобы убедиться, что этот слой и слой с зонами со средней и низкой степенью опасности являются взаимоисключающими.
  13. Сохраните карту.

    Теперь вы измените символы слоя Medium to Low Hazard Zone, чтобы сделать его менее заметным.

Изменение символов зон опасности

С картографической точки зрения эта карта несовершенна. Изменение символов для слоев High Hazard Zone и Medium to Low Hazard Zone поможет усилить различие между ними на карте.

  1. На панели Содержание укажите слой High Hazard Zone и щёлкните кнопку Изменить стиль.
  2. Для стиля ниже Местоположение (единый символ) щелкните Опции.
  3. Щелкните Символы, чтобы изменить символ.
  4. Перетащите регулятор Прозрачности символа заливки до 100%.

    Настройка символов

  5. Щелкните Цвет контура и выберите оранжево-красный (#FF5500). Убедитесь, что значение Ширины контура равно 2 пк (пиксела).

    Цвет контура красный

  6. Нажмите OK.
  7. На панели Изменить стиль установите всю Прозрачность на 0%.

    Нулевая общая прозрачность

  8. Щелкните OK и Готово.
  9. На панели Содержание укажите слой Medium to Low Hazard Zone и щёлкните кнопку Изменить стиль.
  10. Щёлкните стрелку рядом с Выберите атрибут для отображения и выберите Severity.

    Атрибут Severity

  11. В стиле Местоположение (единый символ) щёлкните Опции.

    Местоположение (единый символ), пример

  12. Щелкните Символы, чтобы изменить символ.

    Кнопка Символ

  13. Щёлкните серый цвет (#C2C2C2) чтобы изменить цвет заливки и установите прозрачность 40%.

    Medium to Low Hazard Zone, символы

    Подсказка:

    Опция Заливка автоматически выбирается; это можно понять по тени вокруг Заливки в верхней части диалогового окна.

  14. Щелкните Контур.
  15. Отключите опцию Автоматически настроить контур. Установите Нет цвета и щёлкните OK.

    Нет цвета контура

  16. Щелкните OK и Готово.
  17. Переместите слой Medium to Low Hazard Zone под слой High Hazard Zone.
  18. Сохраните карту.

    Карта и панель Содержание

    Зона высокой опасности прозрачная с ярко-красным контуром, а области средней и низкой опасности затемнены. Теперь на карте явно выделяются те области, на которые следует обратить внимание.

Настройка всплывающих окон

До того как будет продолжен анализ, вы настроите всплывающие окна для некоторых слоев. Когда вы поделитесь картой, ваши коллеги смогут щелкнуть на объекты карты, чтобы получить полезную информацию.

  1. Щелкните какую-нибудь зону на острове.

    Всплывающие окно зоны высокой опасности

    Это окно выглядит не очень красиво, но вам в любом случае не нужны всплывающие окна к этому слою. Пользователи карты и так поймут из легенды, что это слой с высокой степенью опасности. Это вся необходимая информация.

  2. Закройте всплывающее окно.
  3. Откройте свойства слоя High Hazard Zone и выберите Удалить всплывающее окно.
  4. Снова щелкните на зону высокой опасности, чтобы убедиться, что всплывающего окна нет.
  5. Щелкните на зону с низкой/средней опасностью.

    Всплывающие окно зоны низкой или средней опасности

    Всплывающее окно этого слоя выглядит так же, как и у слоя Lava Flow Hazard Zones, поскольку слой является его копией. Но всплывающее окно не нужно и здесь, поскольку пользователь не должен вообще отвлекаться на эти области.

  6. Удалите всплывающие окна слоя Medium to Low Hazard Zone.
  7. Приблизьтесь к закладке Hilo – Puna.
  8. Щелкните на нескольких убежищах и кварталах переписи населения, чтобы просмотреть их всплывающие окна.

    Всплывающие окна для убежищ и переписных участков

    Эти окна уже хорошо настроены.

  9. Щелкните на слое Area within 15 Minutes of Shelter, чтобы просмотреть всплывающее окно.

    Всплывающее окно зон доступности

    Это окно важно для понимания карты, но настройки по умолчанию не очень хороши. Вы настроите всплывающее окно таким образом, чтобы ваш собственный поясняющий текст комбинировался со значениями таблицы атрибутов слоя.

  10. Закройте всплывающее окно.
  11. На панели Содержание задержите курсор на слое Area within 15 Minutes of Shelter. Щелкните кнопку Дополнительные опции и воспользуйтесь командой Настроить всплывающее окно.
  12. На панели Настроить всплывающее окно измените Заголовок всплывающего окна на Emergency Shelter Access Area.
  13. В разделе Содержание всплывающего окна щелкните стрелку рядом с пунктом Отображение и выберите Настраиваемое отображение атрибутов.

    Свойства всплывающих окон

  14. Щелкните Настроить.
  15. В окне Настраиваемое отображение атрибутов введите This area is within a fifteen-minute drive of an emergency shelter under normal driving conditions. Нажмите OK.
  16. Внизу панели Настроить всплывающее окно щелкните OK.
  17. Снова щелкните на зону доступности.

    Всплывающее окно к зонам доступности убежищ

  18. Закройте всплывающее окно.
  19. Перейдите к закладке Hawaii Island.
  20. Сохраните карту.

Вы создали новый слой и настроили символы на карте, чтобы выделить именно зоны повышенной опасности. Далее вы изучите местоположения убежищ и зон доступности более подробно.


Интерпретация и общий доступ к результатам

Ранее вы анализировали физическую часть риска лавовых потоков. А как насчёт демографии? Ландшафт и демография Гавайев уникальны. Ваша карта дает отличное понимание того, где проживают люди и насколько доступны для них убежища, но сейчас вы проведете более детальное исследование. Городские и сельские территории на карте расположены очень близко друг к другу. Население распределено неравномерно и во многих местах инфраструктура достаточно слабая. (В таких областях, например, большинство дорог грунтовые). Просмотр базовой карты улиц и спутниковых снимков поможет лучше понять взаимосвязи между населением, убежищами и зонами доступности.

Изучение западной части острова

Вы начнете с изучения южной части Kona Coast вокруг города Captain Cook в западной части острова.

  1. Если надо, откройте свою карту анализа доступности убежищ Shelter Access Analysis.
  2. Перейдите к закладке Kona. Переместитесь немного южнее, чтобы сфокусироваться на зоне высокой опасности.
  3. Откройте таблицу атрибутов слоя Emergency Shelters. Щелкните заголовок Name и выберите Сортировать по возрастанию. Прокрутите вниз и щёлкните запись Konawaena High School, чтобы выбрать соответствующий объект на карте.
  4. Щелкните выбранный объект на карте для открытия всплывающего окна, затем щелкните Приблизить к. Закройте всплывающее окно и таблицу.
  5. Щелкните на символе переписного участка, который находится за пределами области доступности.

    Всплывающее окно участка переписи.

    Когда вы щелкаете на символе, подсвечивается участок целиком. В данном примере часть участка лежит внутри зоны доступности, а часть снаружи. Кроме того, вы знаете, что в нем проживает 65 человек, но где конкретно – неизвестно. Рядом с убежищем могут жить все, кое-кто или вообще никого.

  6. На ленте нажмите кнопку Базовая карта и выберите Изображение.
  7. Щелкните на тот же участок, что и раньше. Во всплывающем окне щелкните Приблизить к.

    Переписной участок на спутниковом снимке

    Карта приблизится к выбранному участку.

  8. Измените прозрачность слояArea within 15 Minutes of Shelter на 80%.

    Граница участка переписи

    В этом масштабе вы можете различить контуры зданий. Судя по всему, почти все они находятся в пределах зоны доступности.

  9. Переместитесь по карте и изучите другие участки переписи.

    Многие из них большие по площади и густо заселены. Тем не менее, большинство людей все же проживает в пределах зоны 15-минутной транспортной доступности от убежищ.

Изучение южной части острова

Регион Кау, который находится в южной и юго-восточной частях острова, является сельским и удаленным, и население распределено тут неравномерно.

  1. Перейдите к закладке South Kona – Kau.
  2. Измените базовую карту на Улицы.
  3. Измените прозрачность слояArea within 15 Minutes of Shelter на 50%.

    South Kona-Kau

    Даже без пристального изучения уже понятно, что большинство людей в этой части острова живут за пределами 15-минутной зоны доступности.

  4. Включите слой Lava Flow Hazard Zones.

    Округ Hawaiian Ocean View

    Округ Hawaiian Ocean View на южной оконечности острова расположен вплотную к рифтовой зоне Мауна Лоа, которая является экстремально опасной зоной. Это место, где убежище было бы крайне необходимо.

  5. Выключите слой Lava Flow Hazard Zones.

Подсчет населения в округе Hawaiian Ocean View

Интересно было бы узнать, сколько же человек проживает в этом удаленном регионе, т.к. это могло бы стать серьезным аргументом при создании нового убежища. Чтобы получить численность населения, вы можете очертить контур округа и суммировать население внутри него.

  1. На ленте щёлкните кнопку Добавить и выберите Добавить примечания к карте.
    Примечание:

    Примечания на карте – это текст и объекты, которые вы можете наносить на карту в интерактивном режиме.

  2. В окне Добавить примечания к карте измените текст на Hawaiian Ocean View и щелкните Создать.

    Добавить примечания к карте

  3. На панели Добавить объекты щелкните Площадной символ.

    Символ полигона

  4. Щелкните на карте за пределами кластера с участками переписи, чтобы начать рисовать полигон. Переместите указатель мыши, чтобы начать рисовать границу полигона и снова щелкните на карте, чтобы добавить следующую вершину.
  5. Продолжайте рисовать полигон вокруг участка. Когда все будет готово, щелкните дважды, чтобы завершить объект.
  6. Щелкните Закрыть на всплывающем окне полигона. (Или щелкните Удалить, если хотите нарисовать полигон заново).

    Выбранное примечание на карте

    Ваш полигон на карте должен выглядеть примерно так.

  7. На ленте щелкните кнопку Детали, чтобы прекратить добавление примечаний.
  8. На панели Содержание укажите слой Hawaiian Ocean View и щёлкните кнопку Выполнить анализ.
    Подсказка:

    Вы также можете открыть панель Выполнить анализ на ленте.

  9. На панели Выполнить анализ щелкните Суммировать данные и выберите Суммировать в пределах.
  10. На панели Суммировать в пределах под Шагом 2 выберите Census Blocks в качестве слоя для суммирования.
  11. На шаге 3 установите Поле 2010 Population и задайте тип Статистики Сумма.

    Настройки Суммирования в пределах

    Результатом будет слой с теми же границами, что и слой Hawaiian Ocean View, но с общей численностью населения участков переписи, попавших внутрь границы полигона.

  12. Переименуйте Имя слоя результата в Summarize Population и добавьте свои имя или инициалы. Нажмите Запустить анализ.

    Имя слоя результата

    Новый слой добавляется на панель Содержание под слой Hawaiian Ocean View. (Слои, создаваемые на основе примечаний к карте, всегда оказываются вверху списка).

  13. Удалите слой Hawaiian Ocean View с карты.
  14. Щелкните на слое Summarize Population, чтобы просмотреть его всплывающее окно.

    Всплывающее окно суммарной численности населения

    Население этого участка составляет 4 438 человек. Теперь у вас есть эта информация, больше не нужно иметь этот слой на карте.

    Примечание:

    У вас может получиться немного другое значение.

  15. Удалите слой Summarize Population и сохраните карту.

Изучение восточной части острова

Восточная часть острова включает город Хило, в котором проживает порядка 40 000 человек.

  1. Приблизьтесь к закладке Hilo – Puna, а затем приблизьтесь еще на пару уровней непосредственно к городу Хило.

    Хило

    Похоже, что практически весь город попадает в пределы 15-минутной доступности.

  2. Переместитесь южнее Kurtistown и восточнее Mountain View.

    Здесь по каким-то причинам множество улиц не попадает в пределы зоны доступности.

  3. Измените базовую карту на OpenStreetMap.

    Базовая карта OpenStreetMap

    Главная магистраль в этой области – HI 11. Это разделенная магистраль, которая изображена в виде желтой линии. Скоростные магистрали позволяют быстро передвигаться, и для них устанавливается достаточно высокий порог ограничения скорости. Дороги в районе Hawaiian Acres отображены тонкими линиями, чтобы подчеркнуть, что они узкие, плохого качества, и для них установлен низкий порог ограничения скорости. Анализ времени передвижения учитывает ограничения скоростей, поэтому районы, обслуживаемые такими дорогами, получаются более удаленными с точки зрения доступности.

  4. Продолжайте исследовать другие участки карты с помощью трех базовых карт.
  5. Когда закончите, измените базовую карту обратно на Улицы и приблизьтесь к закладке Hawaii Island.
  6. Сохраните карту.
  7. Щелкните кнопку Общий доступ на ленте.
  8. В окне Общий доступ откройте доступ к карте в пределах организации или для всех.

    Окно Общий доступ

    При этом откроется окно Обновить параметры общего доступа, гласящее что ваши слои другие пользователи могут не видеть потому, что у них параметры общего доступа не такие же, как у карты.

  9. Щелкните Обновить параметры общего доступа, чтобы изменить настройки перечисленных слоев и сделать их видимыми в веб-карте.

    После того, как доступ к карте будет открыт, вы можете сделать карту еще более удобной, создав на ее основе веб-приложение.

  10. Щёлкните Готово.

В этом уроке вы изучили связи между населением, убежищами и зонами повышенной опасности от схода лавы. Вы оценили доступность убежищ с помощью анализа зон транспортной доступности. Вы использовали другие инструменты анализа для слияния зон с высокой степенью риска в единый слой на карте и настроили условные обозначения для него. С помощью масштабирования и изменения базовых карт вы смогли визуально оценить, как доступ к убежищам соотносится с заселенными территориями. Вы выявили область на карте, где новое убежище необходимо, и нашли объяснение тому, почему некоторые участки дорожной сети около города Mountain View труднодоступны.

Еще больше уроков вы найдете в Галерее уроков Learn ArcGIS.
