MapMaker による計測

距離の計測

最初に [計測] ツールを使用して、場所間の距離を調べます。パイロットや航空機の乗務員にとって、距離の計測は目的地にたどり着くためにどれだけの燃料を積む必要があるかを計画するための重要な第一歩です。ドローンのパイロットもまた、ドローンが遠隔操作の範囲から出てしまわないようにするため、距離の計測が必要となります。

MapMaker を開きます。

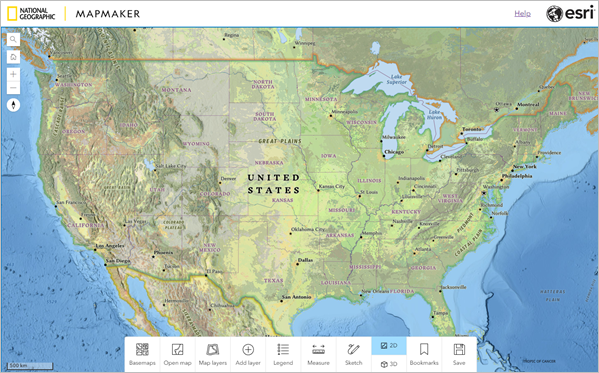

米国本土が表示されるようにマップを画面移動およびズームします。
画面の下部にあるツールバーで [ベースマップ] ボタンをクリックします。

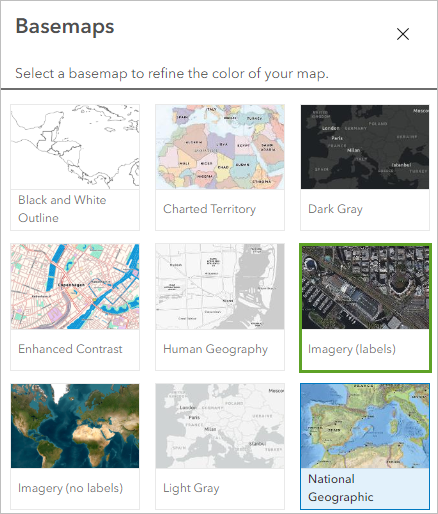

[ベースマップ] ウィンドウで、[画像 (ラベル)] ベースマップを選択します。
[ベースマップ] ウィンドウを閉じます。

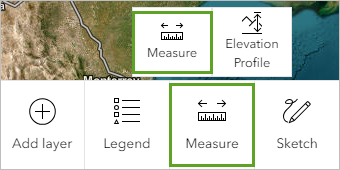

ツールバーの [計測] ボタンをクリックし、[計測] を選択します。
計測には、[計測] と [標高断面] という 2 つのツールを使用します。 [計測] ツールは距離を計算し、[標高断面] ツールは高さを計算します。
[計測] ウィンドウが開きます。このウィンドウでは、場所間のラインや面積を計測したり、場所の座標を検索することができます。場所間の計測がデフォルトで選択されています。

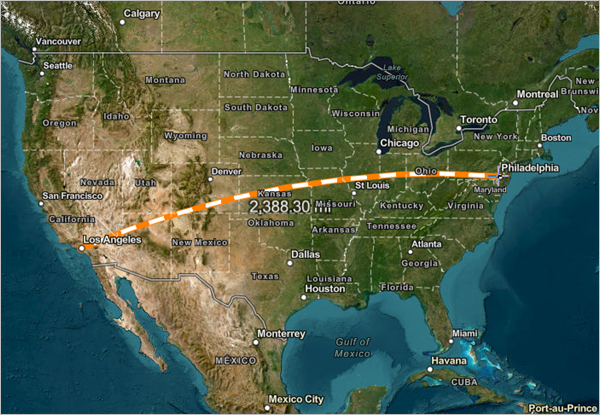

マップでカリフォルニア州ロサンゼルス付近をクリックして、ポイントを追加します。ペンシルバニア州フィラデルフィアにカーソルを移動し、ダブルクリックして計測を終了します。
米国の西海岸から東海岸まで計測されるラインは曲線であり、直線ではありません。これは地球が丸いためです。
さらに、計測単位を変更することもできます。

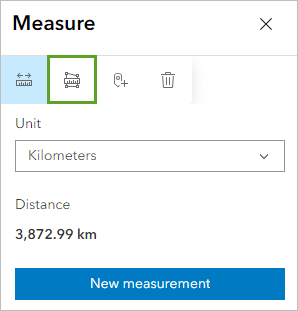

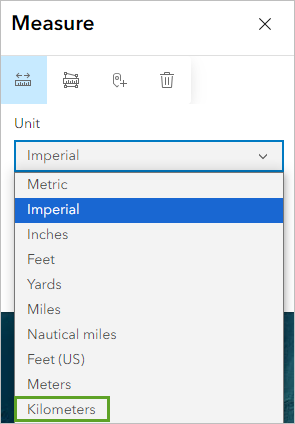

[計測] ウィンドウの [単位] で、[ヤード・ポンド法] をクリックして [キロメートル] を選択します。
計測値は約 3,900 キロメートルです。
マップ上で、北米と南米が両方とも表示されるまで縮小します。
[計測] ウィンドウで、[新しい計測] をクリックします。

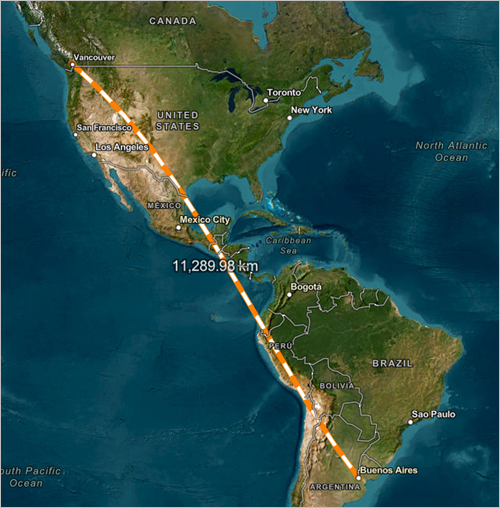

アルゼンチンのブエノスアイレスからカナダのバンクーバーまでの距離を計測し、ダブルクリックして計測を終了します。
計測値は約 11,000 キロメートルです。

面積の計測

飛行経路の計画において重要なもう 1 つの要素は、米国連邦航空局 (FAA) やその他の政府機関および部族組織によって定められた飛行制限区域や飛行禁止区域を避けることです。これらの区域は、政府の建物、歴史や宗教に関連する場所、軍事基地、イベント会場などの、様々な場所に設定されていることがあります。たとえば、国立公園や記念碑を訪れたときに、その土地におけるドローン飛行を禁止する掲示を見たことがあるかもしれません。このようなエリアはフライトマップに印されており、その区域を通過してしまうと重大な結果を招くことになります。次に、自由の鐘や独立記念館がある、フィラデルフィアのインディペンデンスモールの面積を測定します。ここは市内に複数ある飛行禁止区域のうちの 1 つです。

マップの左上隅にある [検索を開く] ツールをクリックします。 [住所または場所の検索] に「Independence Mall, Philadelphia」と入力して Enter キーを押します。

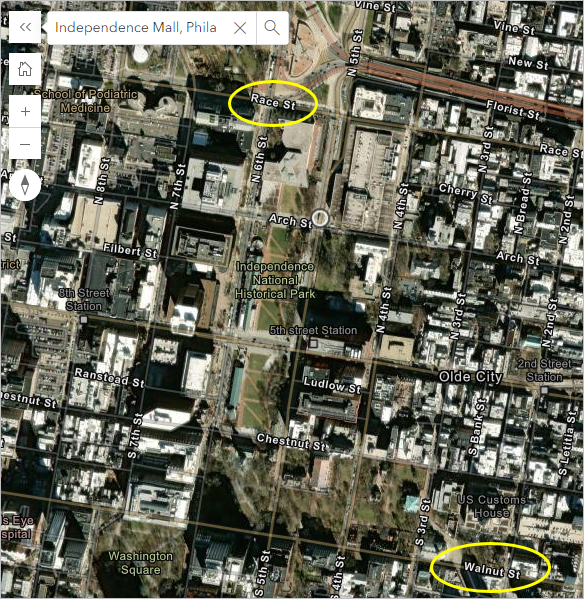

[検索結果] ポップアップを閉じます。北側の Race St と南側の Walnut Street の間にある緑色の公園スペースが見えるまで、マップをズームおよび画面移動します。
FAA によると、北側の Race Street と南側の Walnut Street 間、および西側の 6th Street と東側の 3rd Street 間の L 字型の公園道路で交通が制限されています。
計測ウィンドウで、[面積の計測] ボタンをクリックします。
マップ上で 6th Street と Race Street の角をクリックします。

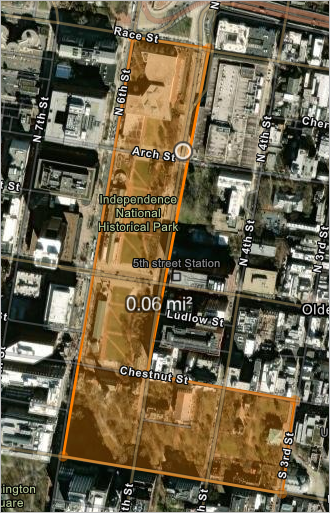

時計回りに移動しながら、公園を取り囲むそれぞれの角をクリックし、最後の角をダブルクリックして計測を終了します。
計測ウィンドウのドロップダウンメニューを使用して、単位を [エーカー] に変更します。
この制限区域はおよそ 36 エーカーです。
[計測] ウィンドウを閉じます。

3D で計測

オブジェクトを 3D で計測することもできます。 2D 計測ツールと同様に、距離と面積を計測できます。 3D では、追加のディメンションとして高さも計測できます。 3D での計測はエリアの地形を探るのに適しています。地形のタイプが異なると空気の流れや風のパターンに及ぼす影響も異なります。これらはフライト計画において考慮すべき重要な要素です。このセクションでは、アルゼンチンのアコンカグア山周辺のエリアを計測し、地形への理解を深めます。

ブラウザーを更新します。
画面の下部にあるツールバーで [3D] ボタンをクリックします。
マップが球体に変化し、標高の詳細が地形に追加されます。

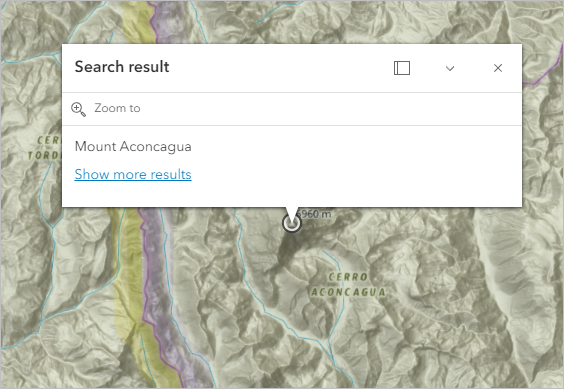

南米で最も標高の高いポイントである「Mount Aconcagua, Argentina」を検索して移動します。
[検索結果] ポップアップを閉じます。

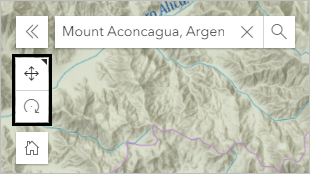

シーンの左側のツールバーで、[3D の画面移動または回転に切り替え] ツールをクリックして画面移動ツールが選択されるようにします。
マップ上でマウスの右ボタンをクリックしたままにして、アコンカグア山の山頂がよく見えるようにマップを傾けます。必要に応じて拡大表示します。
画面下部にあるツールバーの [計測] ボタンをクリックし、[計測] ツールをクリックします。
[計測] ウィンドウが表示されます。
マップ上で、カーソルを山頂まで上に移動してから、下へ移動します。

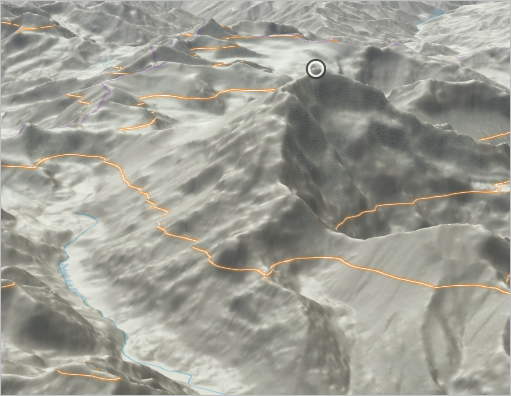

オレンジのラインがカーソルの動きに合わせて移動します。ラインは谷を横切り、その他の山頂にまで及んでいます。これは動的な等高線です。ラインに沿ったポイントの標高はすべて同じです。山の頂上へとカーソルを移動する間、ラインのフォーカスは、そのエリア内で最も標高の高いポイントである山頂のみに置かれます。

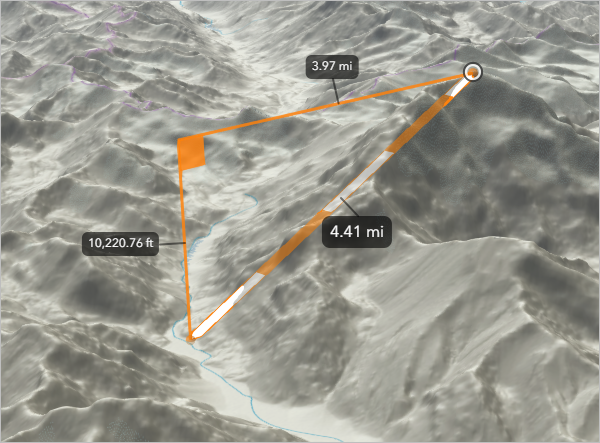

マップ上で、谷の 1 つをクリックします。アコンカグア山の山頂をダブルクリックして、計測を終了します。
この計測では、山頂までの距離と、最初のポイントから 2 番目のポイントまでの標高が表示されます。
このツールは建物の高さの計測に使用することもできます。
「Washington Monument」を検索して移動します。
画面の下部にあるツールバーで [ベースマップ] ボタンをクリックします。
[ベースマップ] ウィンドウで、[3D Buildings] をクリックします。
[ベースマップ] ウィンドウを閉じます。

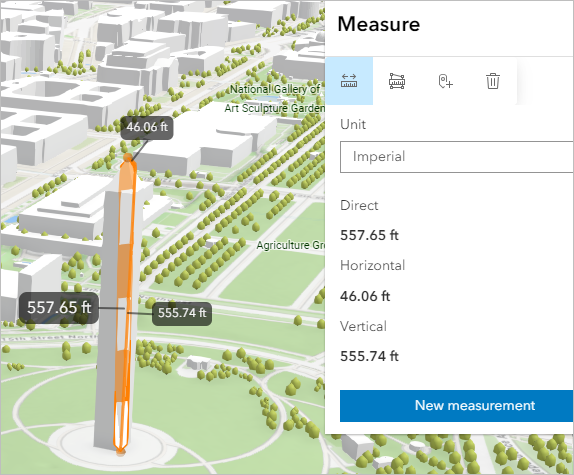

これまでに学習した手順で、この記念塔の土台から頂上までを計測します。
ワシントン記念塔の高さはどのくらいですか？
[計測] ウィンドウを閉じます。
