マップには、3 つの主題レイヤー ([Cities]、[Roads]、[Provinces]) と 2 つのベースマップ レイヤーがあります。 マップで最も重要なレイヤーであるため、最初に [Provinces] ポリゴン レイヤーをシンボル表示します。 現時点では、他のレイヤーはオフにして、州にフォーカスできるようにします。

[シンボル] ウィンドウが表示されます。 州が [単一シンボル] シンボルでシンボル表示されます。これは、物事の位置だけを伝えたい場合にお勧めします。 このマップでは、レイヤーの属性の 1 つ (人口) も伝えます。

使用可能な方法のいくつかは、色を使用して数量を描画します。

マップには、人口が多い州は青色、人口が少ない州は黄色で表示されるようになりました。 意図したメッセージをシンボルがどれくらい適切に伝えているかを確かめる方法の 1 つは、凡例を確認することです。

[コンテンツ] ウィンドウでは、それぞれが表す値を示す長いラベルとともに、5 つのシンボル クラスが凡例に表示されます。

カットオフ値が有意である必要はありません。これらの値により 2,060,000 の値は 2,070,000 よりも 700,000 に類似していることを示すマップが作成されます。

値を四捨五入するか、別の分類方法を選択することによって、より適切なカットオフ値を選択できます。 ただし、このマップではデータを分類する必要はありません。 データは連続データであり、不連続データではありません。このマップの目的は、一般の利用者が人口を他の州よりも多いか少ないかで視覚化するのを支援することです。 データを不連続のパーティションに分類しても、このマップの明瞭さは改善されません。

これで、凡例には、シンボル色が最小値から最大値まで徐々に変化することが示されます。

この方法はよりシンプルで、このマップの目的に適しています。

このマップのシンボル表示にはまだ問題があります。 中部カリマンタン (カリマンタン島、またはボルネオ) およびジョグジャカルタの特別地域 (ジャワ島) の人口は同じように見えます。 しかし、一方は他方の何倍も多いため、人口密度は大きく異なっていなければなりません。 このマップは、人口のほとんどが集中している場所を適切に示していないため、誤解を招く恐れがあります。 人口をマッピングする代わりに、人口密度をマッピングするほうがよいでしょう。

色で地理エリアをマッピングする場合は、通常、数を割合または比率に変換してデータを正規化することが重要です。 正規化のポイントは、比較が有意になるように値を標準縮尺に変換することです。 この人口データを正規化するために、各州の人口をその面積で割り、人口密度を計算します。

これで、マップ上に色が各州の 1 平方キロメートル当たりの人数を示すようになりました。

このマップは、ジャカルタ首都特別州の人口密度が他の州の人口密度よりもはるかに高いことを示しています。

これは正しいマップですが、それほど魅力的なマップではありません。 すべての州ではなく、1 つの州だけしか示していません。 配色の範囲を調整して、他の州との比較をより適切に表示するようにします。

[シンボル] ウィンドウの下半分にある垂直のヒストグラムは、人口密度値の分散を示します。 ほとんどのデータが最上部 (低密度) にあり、1 つの外れ値 (ジャカルタ) が最下部 (高密度) にあります。 ヒストグラムの横にある 2 つの境界ハンドルは、最も暗い色と明るい色のカットオフ値を表しています。 これらのハンドルを調整して、ジャカルタの影響を制限し、他の州間のばらつきを表示します。

ヒストグラムの上部付近にハンドルが移動します。

これで、1,500 より大きい値はすべて濃い青色で描画され、データ範囲の大部分に黄と青の間の配色が確保されます。

これで、マップには、ジャワ島の人口密度が最も高いことが示されるようになりました。 実際、ジャワ島は世界で最も人口密度が高い島です。 ボルネオ島、スマトラ島、スラウェシ島のその他のばらつきを識別することもできます。

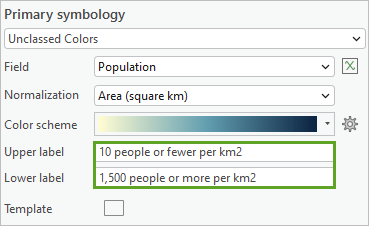

色の範囲を変更したので、このマップの凡例がわかりにくくなっている可能性があります。 凡例は 1 平方キロメートル当たりの 9.8 人から 12,940.6 人の範囲であるのに対し、マップの色は 9.8 から 1,500 の範囲しかありません。 マップのシンボル表示を容易に解釈できるように、凡例を改善します。

読みやすくなるように、上限値を四捨五入します。

これで、州のポリゴンのシンボル表示はほぼ完了です。 最後に、配色を変更します。 どの色にも意味があります (文化によって異なります)。 多くの人にとって、青は水を連想させるため、一時的なマップ ユーザーは、このマップは降雨量または洪水に関するマップだと思われるかもしれません。 多くの場合、人口と都市計画はピンクまたは紫色で表されます。これらの色は自然界にはあまり見られないからです。

暗い色は多いことを意味し、明るい色は少ないことを意味していると、ほとんどのマップ ユーザーが解釈します。そのため、人口マップの配色には、明るい色から暗い色に均等に変化する配色が適しています。

何を表しているのかマップ ユーザーに明確にわかるように名前を変更して、このレイヤーを完成させます。

これで、人口密度でインドネシアの州をシンボル表示するコロプレス マップが作成されました。 ストレッチと等級色を使用する場合、数ではなく割合や比率を使用する理由、シンボルの範囲を調整する方法、適切な配色の選択方法について学習しました。 次に、都市をシンボル表示します。

[シンボル] ウィンドウが更新され、[Cities] レイヤーのシンボルが表示されます。

[データ表現] プロパティは [面積] に設定されています。 つまり、マップ上の各円の大きさは人口の値を直接表します。 もし、A 市の人口が 100 万人、B 市の人口が 200 万人であった場合、B 市のマーカーの大きさは A 市の 2 倍の大きさになります。 より正確に言うと、マーカーの面積は 2 倍になります。

マップ上のマーカーは大きいです。 サイズを縮小します。

マップ上で、すべてのマーカーがわずかに縮小します。

インドネシアの最大の都市として首都ジャカルタが突出しています。 ところがまた、他の重要なマップ情報が隠されています。 この問題に対処するため、シンボルを透明にします。 最も濃い紫色の州に合うように、シンボル色も変更します。

[シンボル] ウィンドウにその他のシンボル オプションが表示されます。

このツールでは、マップから既存の色を選択できます。

これで、マップのポイント レイヤーとポリゴン レイヤーの両方が同じ色を使用して同じテーマ (都市計画) を表すようになりました。 類似するものに類似する色を使用すると、マップを解釈しやすくなります。 この色をスタイルに保存して、マップのどこかで再利用できるようにします。

[カラー エディター] ウィンドウが開きます。

後で使用するために完全に不透明なバージョンの色を保存したので、色を透過表示にします。

アウトラインを太くすると、小さい円が太くなり、見やすくなります。

このコントロールにより、シンボルの変更がマップに自動的に適用されます。

透過表示の円がマップの他の部分を隠すことはなくなりました。 これが重要なのは、ジャカルタの人口が 1,000 万人であり、その境界のすぐ外側に人口が多い他の都市もいくつかあるためです。

このレイヤーを終了するには、凡例が明確であり、マップ上で多くのスペースをとっていないことを確認します。

[コンテンツ] ウィンドウで、凡例が小さい円と大きい円だけに縮小されます。

これで、ポイントをサイズでシンボル表示しました。 他のマップ シンボルから色を借りる方法、色をスタイルに保存する方法、および透過表示の重なり合うシンボルを作成する方法について学習しました。

都市のポイントと州のポリゴンは組み合されて、人口分布に関するストーリーを伝えます。 州は全人口 (都市部と農村部) を抱えているのに対し、都市はほとんどの人口が集中している場所に関する多くの状況を提供します。

ここまでのチュートリアルでは、定量的データをシンボル表示しました。 次に、定性的データ、または数値ではなくタイプやカテゴリによって異なるデータをシンボル表示します。 マッピング タイプには [個別値] が最適な選択です。

[シンボル] ウィンドウにテーブルが表示され、4 つのシンボル クラスがリスト表示されます。

• Major Highway
• Road
• 不明
• <その他の値すべて>

主要高速道路と道路の違いは、データセットごとに異なります。 マップ上にある各カテゴリのフィーチャの数を知ることは、各タイプが果たす役割を理解するのに役立ちます。

[データの個数] 列がテーブルに追加されました。

[<その他の値すべて>] シンボル クラスにはマップ上のフィーチャがありません。 このシンボル クラスは凡例を乱雑にするだけなので、削除します。

残りのシンボル クラスの [Unknown] は、マップ上の大部分のフィーチャを表しています。 [Major Highway] ラインはわずかしかなく、そのすべてはジャカルタ付近にあります。 [Major Highway] クラスと [Road] クラスをグループ化します。

これで、シンボル クラスは 2 つだけになりました。 多くの場合、データにはマップ上で必要な数よりも多くのシンボル クラスがあります。 よりシンプルなシンボルのセットに結合すると、マップがわかりやすくなります。 次に、凡例を改善します。

薄いシンボル色はマップ上では判別しにくくなっています。 薄いシンボル色を濃くし、破線パターンにして、州の境界と区別できるようにします。

マップ上にフェリーのルート ラインはありませんが、他の用途のシステム シンボルがカスタム シンボル作成の開始点として役立ちます。

これで、両方のシンボル クラスが青い破線で表されるようになりました。

これで、ラインをタイプでシンボル表示しました。

シンボル クラスをグループ化して名前を変更する方法と独自の目的のためにテンプレート シンボルを再設計する方法について学習しました。 このチュートリアルでは、一度に 1 つのレイヤーをシンボル表示しました。 独自のマップ プロジェクトで作業しているときは、すべてのマップ シンボルが統一感のあるマップ設計で連携していることを確認するために、レイヤーを切り替えることがよくあります。

マップが更新されます。 これで、新しいマップの背景が表示され、主題コンテンツがよりシンプルで適切にハイライト表示されます。

一般的にデータなしと解釈されるので、グレーは便利なベースマップの色です。 淡く彩度の低い色にすると、前景情報ではなく、背景情報として読み取られます。 ただし、インドネシア諸島の場合、マップのほとんどが水のため、マップの大部分がグレーになります。 これは少し単調に思えるかもしれません。 次に、ベースマップの色を変更して、マップのトーンを変更します。

このレイヤーは、世界全体を覆う大きい四角形です。 これを使用して、下に隠れているすべてのレイヤーの色を変更します。 このレイヤーは、州のレイヤーの上にあるマップに追加されます。 ベースマップにだけ影響するようにしたいので、レイヤーを並べ替えます。

緑色はとても暗く、マップに覆いかぶさります。 非表示にする代わりに、緑色のレイヤーをその下にあるレイヤーとブレンドします。

レイヤーのブレンディングにより、レイヤーをその下にあるレイヤーとどのように組み合わせるかが決まります。 このブレンド モードの結果は、白から明るい緑を除き、すべての色が変更されることが予想されます。 しかしそうではなく、マップはグレーに戻ります。 ベースマップを調べて、色が変更されなかった理由を探します。

[Human Geography Map] ベースマップには 3 つのレイヤーが含まれています。 [Human Geography Label] と [Human Geography Detail] は主題図レイヤーの上に描画され、[Human Geography Base] は下に描画されています。 レイヤーの順序はシンボル表示の重要な側面です。

このレイヤーはほとんどのベースマップ情報を保持します。 緑のレイヤーは [Human Geography Detail] レイヤーの下に描画されているため、影響を受けません。

次に、[Human Geography Base] レイヤーを削除します。 このレイヤーには陸地用の淡い背景しか含まれておらず、このマップでは必要ありません。

[GlobalBackground] レイヤーによって色付けされたベースマップはグレーから緑に変化して、その下に描画されたものとブレンドされます。

並べ替えに加えて、ベースマップ レイヤーを追加したり削除したりすることもできます。 次に、陰影起伏レイヤーを追加して、いくつかのテクスチャと地形的コンテキストを戻します。

新しいマップは、その他すべてのレイヤーの下にあるマップに追加されます。 [GlobalBackground] レイヤーによって緑色に色付けされますが、隣接する国にのみ表示されます。 州のポリゴンにより、インドネシアでは非表示になります。

陰影起伏レイヤーを州の上に移動すると、代わりに州が非表示になります。 この問題を回避するために、別のブレンド モードを使用します。

乗算は、最も一般的に使用されるブレンド モードの 1 つです。 この場合、下にある州のレイヤーとベースマップ レイヤーの両方が等しく表示されるようになります。

緑の海はピンク色の州を適切に補完しています。 ただし、最も一般的な色覚特性では、多くのユーザーは赤と緑を区別しづらくなります。 このマップは魅力的のように見えますが、一部のユーザーには見づらい可能性があります。 海の色を青色に変更します。

マップが新しいベースマップ色で更新されます。

次に、新しい色の選択が、さまざまな色覚特性に受け入れられるかどうかをテストします。

マップの色が変わり、D 型色覚の人にどのように見えるかをシミュレートします。 それでもマップは読み取り可能です。たとえば、陸域と水域の違いが明確です。

背景の地理情報の構築とシンボル表示に時間を費やす必要がないため、ベースマップは主題図にとって役立つリソースです。 他のすべてのマップ エレメントと同様に、デフォルトの状態で使用する必要はありません。 主題データを適切に表示するグレーのベースマップを選択します。 ベースマップ レイヤーの追加、削除、並べ替え、透過表示とレイヤー ブレンドの調整、上部のブレンドされたレイヤーを使用した色の変更を試してみます。

効果的なベースマップは、主題データを邪魔するのではなく向上させます。

この A4 サイズのレイアウトはすでに設定されています。 しかし、エクスポートする前に凡例を整理します。

マップ内のレイヤーの多くは、凡例に表示する必要がないベースマップ レイヤーです。

マップ上の凡例が小さくなりましたが、削除できる余分な情報をまだ含んでいます。 たとえば、レイヤー名 [Cities: Population totals] の後ろにヘッダー [Population] が続いています。 凡例が煩雑になると、読み取って理解するのに時間がかかります。

3 つすべてのレイヤーの見出しが凡例から削除されます。

マップをエクスポートする準備はほとんどできています。 エクスポートする前に、シンボルが正しく機能しているかもう一度確認します。 乱雑で混雑した道路レイヤーがレイアウトで使用される縮尺で表示されます。

この縮尺に合うようにライン幅を調整します。 レイアウト ビューからこの変更を行うことができます。

これで、マップをエクスポートする準備ができました。 .pdf 形式用に設定された共通プロパティがすでに含まれている、エクスポートの事前設定を使用します。

[レイアウトのエクスポート] ウィンドウが、多数のプロパティが入力済みの状態で表示されます。 自分のエクスポートに合うようプロパティを変更します。

• [画像として出力] がオフになっていることを確認します。
• [画像圧縮] で [アダプティブ] が選択されていることを確認します。
• [品質] を約 [80%] に設定します。
