標高断面図の作成
MapMaker で標高断面ツールを使用して、これらの道路の一部が横断していた山々の標高を決定します。
- MapMaker を開きます。
- 画面の下部にあるツールバーで [マップを開く] をクリックします。

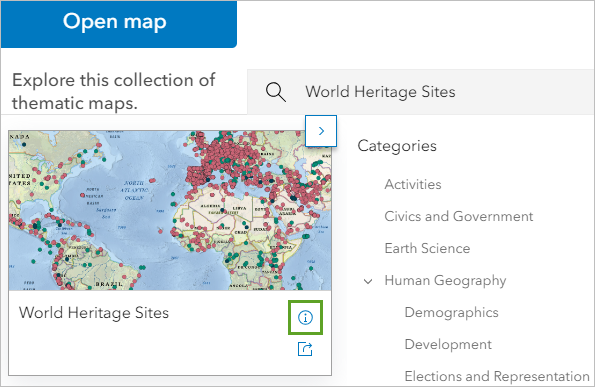

- [マップを開く] ウィンドウの検索バーに、「World Heritage Sites」と入力します。
- [World Heritage Sites] マップのマップ カードで、[情報] ボタンをクリックします。
- マップの説明を確認します。 説明の確認を終えたら、マップ カードをクリックしてマップを開きます。
[World Heritage Sites] マップが開きます。

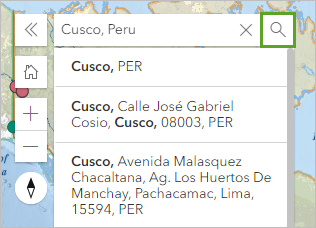

- 左上隅にある [検索を開く] ボタンをクリックします。 検索バーに「Cusco, Peru」と入力して、[検索] をクリックします。
マップでペルーのクスコが拡大表示されます。 クスコは第二次インカ帝国の首都でした。 もともと、この首都には Qhapaq Ñan (カパックニャン) の 4 つの道路が残っていました。 ここでは、クスコとラレスの町を結ぶ道路のセグメント間の距離と標高を表示する標高断面図を作成します。
- [検索結果] ポップアップを閉じます。

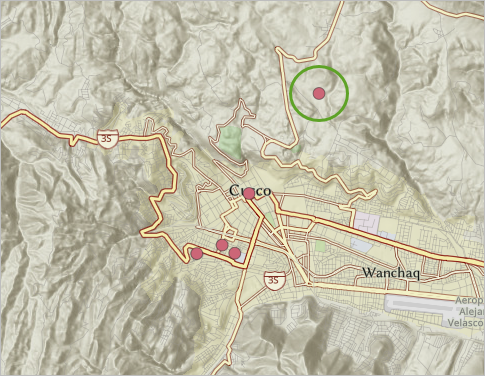

- マップ上で、クスコを拡大表示し、都市の北側にある丘陵内のポイントをクリックします。
- ポップアップを読んで、Qhapaq Ñan についての情報を確認します。

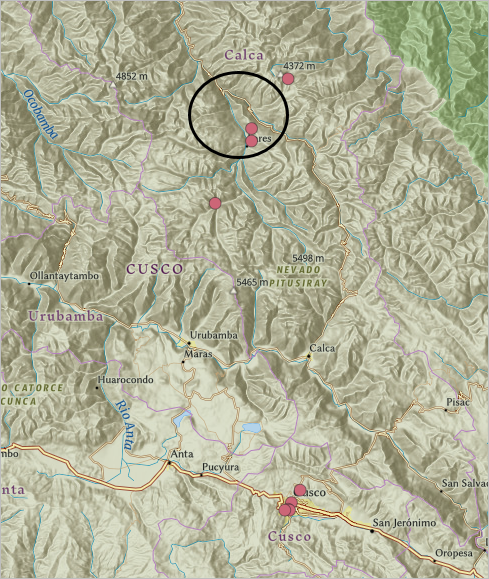

- ポップアップを閉じます。 縮小表示し、マップをラレスの町まで北に画面移動します。
ラレスの近郊には 4 つ以上の遺跡があります。
- リボンの [計測] ボタンをクリックし、[標高断面] を選択します。
![[Elevation Profile] ボタン](GUID-B3BF1C05-555A-4CB7-9965-2E0406280945-web.png "[Elevation Profile] ボタン")
[標高断面] ツールが画面の下部に開きます。 このツールは現時点では空白です。 標高断面図を作成するには、マップ上に 2 つ以上のポイントを配置します。
- マップ上で、クスコの北側にある Qhapaq Ñan 遺跡ポイントをクリックします。

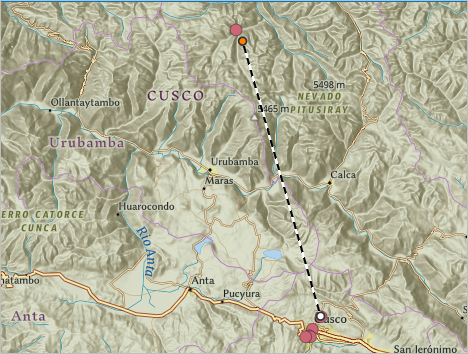

カーソルを移動すると、ラインがポイントに接続されて、大まかな標高断面図がツールに表示されます。
- マップ上で、ラレスの南側にある Qhapaq Ñan の遺跡ポイントをクリックします。 残り 3 つの Qhapaq Ñan の遺跡ポイントを追加し、最後の遺跡をダブルクリックしてラインの描画を終了します。
[標高断面] ツールで、ライン全体にわたって距離および標高の変化の両方が表示されます。
- [標高断面] ウィンドウのチャート上でカーソルを移動させると、対応する位置がマップ上に表示されます。
- [標高断面] ウィンドウの右上隅にある設定ボタンをクリックします。 [単位] で、[メートル法] をクリックし、[マイル] を選択します。
チャートが更新されて、距離と標高がマイル単位で表示されます。
標高断面図の編集
描画した標高断面図は、Qhapaq Ñan の遺跡をつなぐ一連の 4 つの直線です。 歴史上、このルートは渓谷や山岳地帯、その他の自然の障害物の合間を曲がりくねって進んでいました。 この断面図をもう少し現実的な外観にするために、オリャンタイタンボ町の北にあるウルバンバ谷に沿って進み、パタカンチャ町の北東の CU-106 道路をたどった後でラレス近郊の遺跡をつなぐように断面図を編集します。
- マップ上の青のラインをクリックします。
ラインを選択したら、マップ上に配置したポイント、つまりノードがオレンジに変化します。 これは、ポイントが編集可能であることを意味します。
- マップ上で、クスコと、ラレスの南側のポイントの間のラインにポインターを合わせます。
カーソルの横に小さなプラス記号が表示されます。 これは、別のポイント (ノード) をラインに追加できることを意味します。
- ラインをクリックして、新しいオレンジのノードを追加します。 新しいノードをオリャンタイタンボまで西にドラッグします。
- この処理を繰り返して新しいノードをラインに追加し、CU-106 道路をたどって谷を登り、パタカンチャの町まで進みます。
これらのノードを追加すると、標高断面図はどのように変更しますか？
このチュートリアルでは、標高断面図を作成および編集して距離と標高を計測する方法を学びました。
他のチュートリアルについては、チュートリアル ギャラリーをご覧ください。
