Ouvrir la carte

Pour commencer, vous allez ouvrir une carte Web de Toulouse, en France. Ensuite, vous allez vous connecter et enregistrer une copie de la carte afin de l’utiliser dans votre analyse.

  1. Ouvrez la carte Web Communes et pistes cyclables de Toulouse.

    Carte par défaut de Toulouse, en France

    La carte contient deux couches. La couche Toulouse cycling routes (Pistes cyclables de Toulouse) affiche les pistes cyclables, stylisées en fonction de leur type. La couche Toulouse townships (Communes de Toulouse) affiche les communes qui composent la ville.

  2. Sur le ruban, cliquez sur Sign In (Se connecter). Connectez-vous à votre compte d’organisation ArcGIS.
    Remarque :

    Si vous ne disposez pas d’un compte d’organisation, consultez les options disponibles pour accéder aux logiciels.

  3. Dans la barre d’outils Contents (Contenu) (foncée), cliquez sur Save and open (Enregistrer et ouvrir) et choisissez Save as (Enregistrer sous).

    Option Save as (Enregistrer sous) dans le menu Save and open (Enregistrer et ouvrir)

  4. Dans la fenêtre Save map (Enregistrer la carte), pour Title (Titre), entrez Toulouse cycling network analysis (Analyse du réseau cyclable de Toulouse).
  5. Cliquez sur Save (Enregistrer).

    Une copie de la carte Web est enregistrée sur votre compte. Map Viewer affiche automatiquement la copie.

Explorer les données

L’un de vos objectifs consiste à déterminer le type de piste prédominant dans chaque commune. Avant d’effectuer votre analyse, vous allez explorer les données pour en savoir plus sur les types de piste.

  1. Si le volet Legend (Légende) n’est pas déjà ouvert, dans la barre d’outils Contents (Contenu), cliquez sur Legend (Légende).

    La légende présente les différents types de piste cyclable.

    Légende présentant les types de piste cyclable à Toulouse

    D’après la carte, les types de piste les plus courants sont Piste cyclable ou partagée (voie réservée aux cyclistes ou partagée avec les automobilistes), Réseau vert (voies vertes aménagées pour le trafic non motorisé) et Bande cyclable ou couloir bus (partie d’une route avec marquage au sol indiquant une piste cyclable ou une voie de bus).

    Pour pouvoir utiliser ces données dans votre analyse, vous devez savoir quel champ représente le type de piste. Pour ce faire, vous allez ouvrir la table de la couche.

  2. Dans la barre d’outils Contents (Contenu), cliquez sur Layers (couches).

    Bouton Couches

    La fenêtre Layers (Couches) apparaît. Elle répertorie les couches de la carte.

  3. Pour Toulouse cycling routes (Pistes cyclables à Toulouse), cliquez sur le bouton Options et sélectionnez Show table (Afficher la table).

    Option Show table (Afficher la table) du menu Options

    La table s’ouvre. Elle répertorie 2 657 pistes cyclables à Toulouse, qui sont chacune associées à plusieurs champs indiquant leur nom, leur section, leur longueur, etc.

  4. Faites défiler la table jusqu’au champ carte_velo.

    Champ carte_velo dans la table des pistes cyclables à Toulouse

    Ce champ indique le type de piste. Vous allez l’utiliser dans votre analyse.

  5. Fermez la table.

Effectuer l’analyse

Pour identifier les communes dont les pistes cyclables sont les plus longues et les plus courtes ainsi que le type de piste prédominant dans chaque commune, vous allez exécuter l’outil Summary Within (Synthétiser - À l’intérieur).

Cet outil superpose une couche surfacique (comme votre couche de communes) sur une autre couche et crée des résumés statistiques pour les entités de chaque polygone. Il permet de trouver le nombre d’entités dans chaque polygone, d’agréger la géométrie des entités et de regrouper les résultats en fonction de champs, par exemple le champ carte_velo.

  1. Dans la barre d’outils Settings (Paramètres), cliquez sur Analysis (Analyse).

    Bouton Analysis (Analyse)

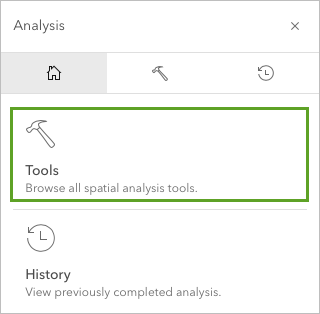

  2. Dans la fenêtre Analysis (Analyse), cliquez sur Tools (Outils).

    Les outils sont regroupés en catégories, selon le type d’analyse qu’ils effectuent. Les outils Summarize data (Synthétiser les données) sont affichés par défaut.

    Conseil :

    Pointez votre curseur sur un outil pour en savoir plus à son sujet.

  3. Cliquez sur Summarize Within (Synthétiser - À l’intérieur).

    Outil Synthétiser - À l’intérieur

    Cet outil requiert plusieurs paramètres en vue de son exécution. Vous allez d’abord sélectionner les entités à synthétiser (les pistes cyclables).

  4. Sous Features to summarize (Entités à synthétiser), clquez sur Layer (Couche).

    Paramètre Features to summarize (Entités à synthétiser)

  5. Dans la fenêtre Select layer (Sélectionner une couche), cliquez sur Toulouse cycling routes (Pistes cyclables à Toulouse).

    Le paramètre est mis à jour. Il indique le nom de la couche et le nombre d’entités qu’elle contient. À présent, vous allez sélectionner les zones de synthèse, c’est-à-dire les polygones dans lesquels les pistes cyclables seront synthétisées. Dans votre cas, il s’agit des communes, mais vous pourriez également synthétiser les pistes dans une grille de groupes carrés ou hexagonaux.

  6. Sous Summary areas (Zones de synthèse), pour Area type (Type de zone), vérifiez que l’option Polygon layer (Couche surfacique) est sélectionnée. Pour Summary polygon layer (Couche surfacique de synthèse), cliquez sur Layer (Couche) et sélectionnez Toulouse townships (Communes de Toulouse).

    Paramètres Summary areas (Zones de synthèse)

    À présent, vous allez définir les résumés statistiques à calculer. Par défaut, l’outil calcule le nombre de pistes dans chaque commune, ainsi que leur longueur combinée.

  7. Sous Calculate statistics (Calculer les statistiques), vérifiez que l’option Include summarized geometry of features (Inclure la géométrie synthétisée des entités) est activée. Pour Summarized length units (Unités de longueur synthétisée), sélectionnez Kilometers (Kilomètres).

    Paramètres Calculate statistics (Calculer les statistiques)

    Vous souhaitez également que l’outil regroupe les résultats en fonction du type de piste pour pouvoir identifier le type prédominant dans chaque commune. L’examen de la table vous a appris que le champ relatif au type de piste était carte_velo.

  8. Pour Group by field (Champ de regroupement), sélectionnez carte_velo.

    Une fois le paramètre modifié, des paramètres contextuels apparaissent, notamment un paramètre permettant de calculer les valeurs de minorité et de majorité et un paramètre permettant de calculer le pourcentage de chaque type de piste en fonction de la longueur totale. Ces deux calculs vous seront utiles.

  9. Sélectionnez les cases à cocher Inclure les valeurs de minorité et de majorité et Include percentage of summarized feature (Inclure le pourcentage d’entités synthétisées).

    Paramètre Group by field (Champ de regroupement) et ses paramètres contextuels

    Vous avez défini les paramètres dont vous avez besoin. Enfin, vous allez donner un nom à la couche d’analyse en sortie. Les noms de couche doivent être uniques dans une organisation. Vous allez donc inclure un identifiant unique.

  10. Sous Result layer (Couche de résultat), pour Output name (Nom en sortie), entrez Toulouse cycling network analysis (Analyse du réseau cyclable à Toulouse), suivi de votre nom ou de vos initiales.

    Vous allez également vérifier le nombre de crédits que l’outil va utiliser.

  11. Cliquez sur Estimate credits (Estimer les crédits).

    L’outil va utiliser 2,694 crédits. Le nombre de crédits dépend du nombre d’entités qui seront analysées.

  12. Cliquez sur Run (Exécuter).

    L’outil s’exécute.

    Conseil :

    Alors que l’outil est en cours d’exécution, vous pouvez cliquer sur l’onglet History (Historique) au-dessus du volet Summarize Within (Synthétiser - À l’intérieur) pour suivre sa progression.

    Une fois l’exécution de l’outil terminée, une couche nommée Toulouse cycling network analysis (Analyse du réseau cyclable à Toulouse) est ajoutée à la carte et au volet Layers (Couches).

  13. Dans le volet Layers (Couches), pointez sur Toulouse cycling routes (Pistes cyclables à Toulouse) et cliquez sur le bouton Visibility (Visibilité).

    Bouton Visibility (Visibilité)

    La couche est masquée sur la carte. Désormais, seule la couche d’analyse et les limites des communes sont visibles. Par défaut, les communes qui présentent une longueur totale de pistes cyclables élevée sont plus sombres que celles dont les pistes sont plus courtes.

    Carte avec la couche de résultat de l’analyse par défaut

Examiner les résultats

À présent, vous allez examiner la table de la couche d’analyse pour mieux comprendre les résultats.

  1. Dans le volet Layers (Couches), pour la couche Toulouse cycling network analysis (Analyse du réseau cyclable de Toulouse), cliquez sur le bouton Options et sélectionnez Show table (Afficher la table).

    La table contient 37 enregistrements, chacun représentant une commune de Toulouse. La plupart des champs dans cette table figurent également dans la table de la couche Toulouse townships (Communes de Toulouse). Toutefois, l’outil d’analyse a ajouté plusieurs nouveaux champs. Le champ Summarized Length in Kilometers (Longueur synthétisée en kilomètres) indique la longueur totale combinée des réseaux cyclables dans chaque commune.

  2. Faites défiler la table jusqu’au champ Summarized Length in Kilometers (Longueur synthétisée en kilomètres). Cliquez sur le bouton d’options correspondant et sélectionnez Sort ascending (Tri croissant).

    Option Sort ascending (Tri croissant)

    Les enregistrements sont triés de la valeur la plus faible à la valeur la plus élevée.

  3. Cochez la case du premier enregistrement dans la table.

    Premier enregistrement dans la table

    L’enregistrement est sélectionné dans la table et sur la carte. (Il peut être nécessaire d’effectuer un déplacement ou un zoom sur la carte pour voir la commune sélectionnée.) Selon le champ libellé, cette commune s’appelle Aigrefeuille. Il s’agit de la commune dont le réseau cyclable combiné est le plus court, avec une longueur totale de 1,0325 kilomètres.

  4. Cliquez sur le bouton Clear selection (Effacer la sélection).

    Bouton Effacer la sélection

    La sélection est supprimée.

    Conseil :

    Vous pouvez aussi effacer la sélection en désélectionnant l’enregistrement sélectionné.

  5. Faites défiler la table jusqu’en bas et sélectionnez le dernier enregistrement.

    Le dernier enregistrement, qui est celui dont le réseau cyclable combiné est le plus long, est la commune de Toulouse. Sa longueur totale est de 390,9881 kilomètres. Cette commune est également la plus grande. Il est donc logique qu’elle dispose d’un plus grand nombre de pistes cyclables.

  6. Annuler la sélection.

    La table inclut plusieurs autres champs créés par l’outil, notamment Count of Lines (Nombre de pistes) (le nombre total de pistes cyclables), Minority carte velo (Carte vélo minoritaire) et Majority carte velo (Carte vélo majoritaire) (le type de piste le moins prédominant et le plus prédominant) et Minority carte velo Percent (Pourcentage carte vélo minoritaire) et Majority carte velo Percent (Pourcentage carte vélo majoritaire) (le pourcentage de toutes les pistes que le type de piste minoritaire et le type de piste majoritaire représentent).

    La table inclut également un champ Area in Square Miles (Surface en miles carrés) ou Area in Square Kilometers (Surface en kilomètres carrés), selon les paramètres d’unité de mesure par défaut de votre organisation. Ce champ indique la superficie de chaque commune. Sans surprise, la plupart des communes dont les réseaux cyclables sont courts ont une petite superficie.

  7. Fermez la table.

Styliser les résultats

Maintenant que vous vous êtes familiarisé avec les données de résultat, vous allez changer le style de la couche pour mieux la visualiser. Le style par défaut indique quelles sont les communes dont les réseaux sont longs et courts, mais ne montre pas le type prédominant de piste cyclable.

  1. Dans le volet Layers (Couches), vérifiez que la couche Toulouse cycling network analysis (Analyse du réseau cyclable de Toulouse) est sélectionnée. Dans la barre d’outils Settings (Paramètres), cliquez sur Styles (Styles).

    Bouton Styles

    Le volet Styles s’affiche. La section Choose attributes (Choisir des attributs) répertorie le champ Summarized Length in Kilometers (Longueur synthétisée en kilomètres), ce qui indique qu’il est utilisé pour déterminer le style. Vous voulez que le style reflète ce champ, mais aussi qu’il indique le type de piste prédominant, représenté par le champ Majority carte velo (Carte vélo majoritaire).

  2. Sous Choose attributes (Choisir des attributs), cliquez sur Field (Champ).

    Bouton Field (Champ) dans la fenêtre Styles

  3. Dans la fenêtre Select fields (Sélectionner des champs), recherchez Majority carte velo (Carte vélo majoritaire). Sélectionnez la case à cocher Majority carte velo (Carte vélo majoritaire).

    Champ Majority carte velo (Carte vélo majoritaire) dans la fenêtre Select fields (Sélectionner des champs)

  4. Cliquez sur Add (Ajouter).

    Le champ est ajouté. Le style de la carte change.

    Carte stylisée avec deux champs

    Chaque commune est représentée par un point centroïde. La taille du centroîde indique la longueur totale du réseau cyclable et sa couleur le type de piste prédominant.

    Seuls deux types de piste sont prédominants dans une commune : Piste cyclable partagée (pistes cyclables partagées ou séparées) et Réseau vert (voies vertes). Le premier est plus fréquent dans les communes centrales plus urbanisées alors que le deuxième est plus courant dans les communes plus petites et plus rurales, situées en périphérie. Cette tendance est prévisible étant donné que les voies vertes sont conçues pour les piétons, les vélos tout-terrain et les vélos de route et sont nécessaires dans les espaces verts et les zones rurales. En revanche, les voies partagées par les vélos et les piétons sont plus adaptées aux zones urbaines très fréquentées.

    Comme Réseau vert fait référence aux voies vertes, vous allez changer la couleur représentant ce type de piste et définir le vert. Pour vous assurer que les utilisateurs souffrant de daltonisme (déficit rouge/vert) pourront consulter votre carte, vous allez utiliser un effet permettant de transformer les deux couleurs symboliques l’une par rapport à l’autre.

  5. Dans la fenêtre Styles, cliquez sur Done (Terminé).
  6. Dans la barre d’outils Settings (Paramètres), cliquez sur Effects (Effets).

    Bouton Effects (Effets)

    La fenêtre Effects (Effets) apparaît. Elle contient des options permettant d’ajouter des effets à l’ensemble de votre carte.

  7. Dans la fenêtre Effects (Effets), cliquez sur Hue rotate (Rotation de teinte).

    Option Hue rotate (Rotation de teinte)

  8. Dans la fenêtre Hue rotate (Rotation de teinte), pour Degrees (Degrés), entrez 270.

    Fenêtre Hue rotate (Rotation de teinte) avec le champ Degrees (Degrés) défini sur 270

    Les couleurs symboliques par défaut sont décalées de 270 degrés dans la roue des couleurs. Ainsi, le rouge devient violet et le bleu devient vert.

  9. Fermez la fenêtre Effects (Effets).

    Enfin, vous allez remplacer le fond de carte par un fond de carte qui met mieux en valeur vos données.

  10. Dans la barre d’outils Contents (Contenu), cliquez sur Basemap (Fond de carte).

    Bouton Fond de carte

  11. Dans la liste des fonds de carte, cliquez sur Light Gray Canvas (Nuances de gris clair).
  12. Dans la barre d’outils Contents (Contenu), cliquez sur Legend (Légende).

    Carte finale

    Votre carte indique quelles communes ont des réseaux cyclables combinés longs et courts et indique le type de piste cyclable le plus fréquent dans chaque commune. Vous avez atteint vos deux objectifs.

  13. Enregistrez la carte.

Dans ce didacticiel, vous avez utilisé l’outil Summarize Within (Synthétiser - À l’intérieur) pour synthétiser les pistes cyclables dans les limites des communes. Vous avez calculé la longueur totale de chaque réseau et identifié le type de piste prédominant dans chaque commune.

Cette analyse peut être effectuée pour toute ville subdivisée possédant des données sur les pistes cyclables. Elle peut également être réalisée pour d’autres types de données, notamment des données ponctuelles. Par exemple, avec les données pertinentes, vous pouvez synthétiser le nombre d’écoles ou d’hôpitaux dans chaque commune. Effectuez une analyse de synthèse pour votre ville et découvrez les résultats.

Vous trouverez d’autres didacticiels dans la bibliothèque des didacticiels.
