Appliquer un style à une entité surfacique

Remarque :

Ce didacticiel a été développé pour un compte public ArcGIS. Un compte public ArcGIS est un compte gratuit aux fonctionnalités limitées conçu pour un usage personnel et non commercial. Ce compte permet de créer et de partager des cartes et des applications de base avec le grand public.

Vous allez ouvrir une carte Web qui contient quelques couches associées aux fortes chaleurs.

  1. Ouvrez la carte Web Urban heat islands.

    La carte Web s’ouvre et affiche la couche National Risk Index Census Tracts avec un zoom sur Portland dans l’Oregon.

    Carte Web s’affichant dans Map Viewer

  2. Le cas échéant, connectez-vous à votre compte ArcGIS.
    Remarque :

    Si vous ne possédez pas de compte ArcGIS, vous pouvez ouvrir un compte public.

  3. Dans la barre d’outils Contents (Contenu) (foncée), cliquez sur Layers (Couches).

    Couches sur la barre d’outils Contenu

    La fenêtre Layers (Couches) indique également que la couche Heat Severity - USA 2023 fait aussi partie de cette carte Web, mais qu’elle est actuellement masquée.

  4. Dans la fenêtre Layers (Couches), cliquez sur la couche National Risk Index Census Tracts pour la sélectionner le cas échéant.
    Conseil :

    L’indicateur bleu sur le côté de la couche indique que la couche est sélectionnée.

    Couche sélectionnée dans la fenêtre Layers (Couches)

    La couche contient actuellement des informations sur tous les secteurs de recensement des États-Unis. Puisque vous êtes principalement intéressé par les informations sur la ville de Portland dans l’Oregon, vous allez filtrer ce jeu de données volumineux pour afficher uniquement les informations relatives à l’état de l’Oregon.

  5. Dans la barre d’outils (claire) Settings (Paramètres), cliquez sur Filter (Filtre).

    Option Filtrer dans la barre d’outils Paramètres

    La fenêtre Filter (Filtre) apparaît.

  6. Dans la fenêtre Filter (Filtre), cliquez sur Add new (Ajouter nouveau).

    Bouton Add expression (Ajouter une expression) dans la fenêtre Filter (Filtrer)

    Pour créer une expression de filtre, vous allez indiquer le champ, l’opérateur et la valeur à appliquer au filtre.

  7. Pour le premier menu déroulant, le champ, sélectionnez State Name (Nom de l’État).

    State Name (Nom de l’État) sélectionné pour la valeur de champ dans l’expression

    Vous allez conserver l’opérateur is. Vous allez ensuite sélectionner la valeur à appliquer au filtre, à savoir le nom de l’État, Oregon.

  8. Pour le troisième menu déroulant, cliquez sur la flèche, puis recherchez et sélectionnez Oregon.

    Oregon sélectionné en tant que valeur dans le générateur d’expressions

  9. Au bas de la fenêtre Filter (Filtrer), cliquez sur Save (Enregistrer).
  10. Sur la carte, effectuez un zoom arrière pour afficher les données.

    La couche National Risk Index Census Tracts affiche désormais uniquement les informations relatives à l’État de l’Oregon.

    Couche National Risk Index Census Tract filtrée selon l’État de l’Oregon

    Vous allez maintenant mettre à jour le style de la couche pour n’afficher que les données sur le risque de vague de chaleur.

  11. Dans la fenêtre Contents (Contenu), cliquez sur Bookmarks (Géosignets), puis sur le géosignet Portland, OR pour faire revenir l’étendue de la carte sur Portland.
  12. Dans la barre d’outils Settings (Paramètres), cliquez sur Styles.

    Bouton Styles de la barre d’outils Settings (Paramètres)

    Puisque vous vous intéressez au score d’indice lié aux menaces de vagues de chaleur, vous allez changer le style de la couche National Risk Index Census Tracts afin d’afficher le score d’indice de risque pour cette menace particulière.

  13. Dans la fenêtre Styles, sous Choose attributes (Choisir des attributs), supprimez l’attribut actuel.

    Suppression de l’attribut dans la fenêtre Styles

  14. Cliquez sur Field (Champ).
  15. Dans la fenêtre Add fields (Ajouter des champs), saisissez heat wave - hazard (vague de chaleur - risque). Sélectionnez Heat Wave - Hazard Type Risk Index Score (Score d’indice de risque de type vague de chaleur) et cliquez sur Add (Ajouter).

    Heat Wave - Hazard Type Risk Index Score (Score d’indice de risque de type vague de chaleur) dans la fenêtre Add fields (Ajouter des champs)

    La carte est actualisée et symbolise les secteurs de recensement par score d’indice de risque de vague de chaleur. Vous allez maintenant personnaliser davantage le style de la couche.

  16. Dans la fenêtre Styles, sous Pick a style (Sélectionner un style), pour Counts and Amounts (color) (Totaux et montants [couleur]), cliquez sur Style options (Options de style).

    Style options (Options de style) pour la section Counts and Amounts (color) (Totaux et montants [couleur])

  17. Sous Symbol style (Style de symbole), cliquez sur le dégradé de couleurs.

    Symbol style (Style de symbole) dans la fenêtre Styles (Styles)

  18. Dans la fenêtre Symbol style (Style de symbole), cliquez sur Fill color (Couleur de remplissage). Dans la fenêtre Ramp (Dégradé), sélectionnez Blue 10 (Bleu 10).
    Conseil :

    Pour afficher le nom d’un dégradé de couleurs, placez le pointeur de la souris dessus.

    Dégradé de couleurs Blue 10 (Bleu 10) dans la fenêtre Ramp (Dégradé)

  19. Dans la fenêtre Ramp (Dégradé), cliquez sur Done (Terminé) et fermez la fenêtre Symbol style (Style de symbole).

    La carte s’affiche désormais avec le style associé au score de risque de vague de chaleur et à un autre dégradé de couleurs.

  20. Dans la fenêtre Style options (Options de style), cliquez deux fois sur Done (Terminé).

    Couche National Risk Index Census Tracts associée au style présentant le score de risque de vague de chaleur et centrée sur Portland dans l’Oregon

    En observant la carte, vous constatez que deux secteurs de recensement sont associés à des scores de risque de vague de chaleur plus élevés que les autres secteurs de recensement de la zone de Portland. Notez cette information pour y revenir ultérieurement dans ce didacticiel.

Vous avez filtré une couche d’entités surfaciques et lui avez appliqué un style pour afficher le score d’indice de vague de chaleur à Portland par secteurs de recensement dans l’État de l’Oregon. Vous allez maintenant ajouter des informations sur les autoroutes de la ville.

Appliquer un style et filtrer une couche d’entités linéaires

Dans cette section, vous allez ajouter une couche d’entités linéaires et lui appliquer un style pour afficher les autoroutes de Portland.

  1. Dans le volet Layers (Couches), cliquez sur Add (Ajouter).

    Add (Ajouter) sur la fenêtre Layers (Couches)

    Vous allez effectuer une recherche dans ArcGIS Living Atlas pour trouver une couche qui contient des données routières.

  2. Dans la fenêtre Add layer (Ajouter une couche), cliquez sur My Content (Mon contenu) et choisissez Living Atlas.

    Living Atlas dans la fenêtre Add layer (Ajouter une couche)

  3. Dans la barre de recherche, saisissez Transportation et appuyez sur Entrée.
  4. Dans la liste des résultats, pour Transportation, cliquez sur le bouton Add (Ajouter).

    Bouton Add (Ajouter) associé à Transportation

    La couche Transportation est ajoutée à la carte et est centrée sur Milwaukee. Elle affiche tous les types de routes aux États-Unis.

  5. Utilisez la fenêtre Bookmarks (Géosignets) pour revenir à Portland.

    La carte affiche la couche Transportation au-dessus de la couche National Risk Index Census Tracts à laquelle vous avez précédemment appliqué un style.

    Couche Transportation ajoutée à la carte

    Vous allez maintenant explorer la couche.

  6. Dans la barre d’outils Contents (Contenu), cliquez sur Layers (couches).

    La fenêtre Layers (Couches) apparaît et indique que la couche Transportation a été ajoutée à la carte en tant que groupe de couches.

    Un groupe de couches est similaire à des dossiers contenant de multiples couches.

  7. Développez le groupe de couches Transportation.

    Groupe de couches Transportation développé dans la fenêtre Layers (Couches)

    Le groupe de couches Transportation contient plusieurs couches. Certaines d’entre elles ne sont pas disponibles, car elles ne sont pas visibles avec l’étendue de carte actuelle. La couche qui vous intéresse se nomme Primary Roads ; elle contient les autoroutes.

  8. Faites glisser la couche Primary Roads au-dessus du groupe de couches Transportation.

    Faites glisser la couche Primary Roads en dehors du groupe de couches.

    La couche Primary Roads se trouve désormais hors du groupe de couches.

    Couche Primary Roads dans la fenêtre Layers (Couches)

    Vous n’avez plus besoin des autres couches du groupe de couches Transportation. Vous allez donc le retirer.

  9. Pour le groupe de couches Transportation, cliquez sur le bouton Options, puis sur Remove (Supprimer).

    Option Remove (Supprimer) du groupe de couches Transportation

    La carte n’affiche désormais que les autoroutes.

    Autoroutes sur la carte

    Vous allez maintenant ajuster le style.

  10. Dans la barre d’outils Settings (Paramètres), cliquez sur Styles.
  11. Sous Pick a style (Sélectionner un style), cliquez sur Location (single symbol) (Localisation (un seul symbole)).
  12. Pour Location (single symbol) (Localisation [un seul symbole]), cliquez sur Style options (Options de style).

    Options de style pour Location (single symbol) (Emplacement [un seul symbole])

  13. Cliquez sur Symbol style (Style de symbole). Dans la fenêtre Symbol style (Style de symbole), pour Color (Couleur), sélectionnez une couleur grise.
  14. Pour Width (Largeur), saisissez 2.
  15. Dans la fenêtre Style options (Options de style), cliquez deux fois sur Done (Terminé).

    Le style est appliqué à la couche qui affiche les autoroutes à Portland.

    Style appliqué aux routes aux États-Unis

    Vous avez ajouté une couche d’entités linéaires, défini un filtre pour n’afficher que les autoroutes et appliqué un style à l’entité linéaire afin de la rendre plus visible par rapport aux autres couches de la carte.

    Avant de poursuivre, vous allez enregistrer votre progression.

  16. Dans la barre d’outils Contents (Contenu), cliquez sur Save and open (Enregistrer et ouvrir), puis sélectionnez Save as (Enregistrer sous).

    Enregistrer sous dans le menu Enregistrer et ouvrir

  17. Dans la fenêtre Save map (Enregistrer la carte), saisissez ce qui suit :
    • Pour Title (Titre), saisissez Opportunités de plantation d’arbres à Portland.
    • Pour Summary (Résumé), remplacez le texte existant par le texte suivant : Carte représentant les zones qui bénéficieraient de l’implantation d’arbres supplémentaires en fonction de la localisation des arbres urbains existants ainsi que de l’intensité des fortes chaleurs et des scores de risque de vagues de chaleur.

    Fenêtre Save map (Enregistrer la carte) avec les paramètres renseignés

  18. Cliquez sur Save (Enregistrer).

Vous allez maintenant ajouter une couche d’entités ponctuelles qui indique les localisations des arbres existants dans l’un des secteurs de recensement présentant un score élevé de risque de vague de chaleur.

Ajouter une couche d’entités ponctuelles à partir d’un fichier .csv et lui appliquer un style

Vous pouvez créer une couche d’entités à partir des données enregistrées dans un fichier texte au format CSV (.csv ou .txt). Un fichier .csv comporte une ligne de données pour chaque élément, avec une virgule entre chaque valeur. Un fichier .csv a été préparé pour que vous puissiez l’utiliser dans ce didacticiel. Il contient les localisations ponctuelles des arbres urbains existants dans le quartier d’Hazelwood. Ce quartier se trouve dans l’un des secteurs de recensement associés à un score élevé de risque de vague de chaleur.

  1. Téléchargez le fichier PortlandTrees.csv.
  2. Dans Map Viewer, dans la barre d’outils Contents (Contenu), cliquez sur Add (Ajouter) et sélectionnez Add layer from file (Ajouter une couche à partir d’un fichier).

    Add layer from file (Ajouter une couche à partir d’un fichier) dans le menu Add (Ajouter)

  3. Cliquez sur Your device (Votre appareil) et sélectionnez le fichier PortlandTrees.csv que vous avez téléchargé.
  4. Dans la fenêtre Fields (Champs), cliquez sur Next (Suivant).
  5. Dans Location settings (Paramètres de localisation), vérifiez que LATITUDE est défini pour Latitude et que LONGITUDE est défini pour Longitude. Cliquez sur Next (Suivant).

    Bouton Next (Suivant) sur la page Locations settings (Paramètres de localisation) dans la fenêtre Add Layer (Ajouter une couche)

  6. Dans How will PortlandTrees.csv be added? (Comment PortlandTrees.csv sera-t-il ajouté ?), pour Title (Titre), saisissez ArbresPortland, puis cliquez sur Create and add to map (Créer et ajouter à la carte).

    Les points qui représentent les arbres du fichier .csv sont ajoutés à la carte.

    Remarque :

    Dans le cadre de ce didacticiel, vous avez créé 200 points représentant des localisations d’arbres à partir d’un fichier .csv. Dans un compte public ArcGIS, vous pouvez créer des couches d’entités à partir d’un fichier .csv avec les coordonnées de latitude et de longitude de 200 points au maximum. Si vous souhaitez créer des points à partir d’un nombre plus élevé de points ou de noms de lieux et d’adresses, il est nécessaire de posséder un compte d’organisation ArcGIS.

  7. Sur la carte, effectuez un zoom avant sur les points correspondants à ArbresPortland dans le quartier d’Hazelwood.

    Les points qui représentent les localisations des arbres du fichier .csv sont ajoutés à la carte.

    Ils sont actuellement très petits et difficiles à distinguer. Vous allez ajuster le style de cette couche ponctuelle.

  8. Dans la fenêtre Layers (Couches), vérifiez que la couche PortlandTrees est sélectionnée, puis dans la barre d’outils Settings (Paramètres), cliquez sur Styles.
  9. Sous Pick a style (Sélectionner un style), pour Location (single symbol) (Localisation (un seul symbole)), cliquez sur Style options (Options de style).

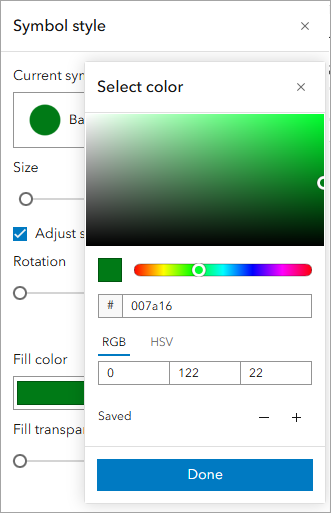

  10. Cliquez sur le symbole sous Symbol style (Style de symbole). Dans la fenêtre Symbol style (Style de symbole), définissez Size (Taille) sur 8 px. Pour Fill color (Couleur de remplissage), choisissez une couleur vert foncé.
  11. Dans la fenêtre Style options (Options de style), cliquez deux fois sur Done (Terminé).

    Style des points représentant les arbres mis à jour

Vous avez ajouté une couche d’entités ponctuelles à partir d’un fichier .csv qui contient les informations des coordonnées des localisations des arbres. Vous avez appliqué un style à la couche ponctuelle afin de la rendre plus visible au-dessus des autres couches de la carte. Vous allez maintenant effectuer une analyse visuelle et étiqueter les zones qui bénéficieraient de l’implantation de davantage d’arbres urbains à l’aide des outils de construction.

Créer une couche de dessin pour étiqueter les résultats

Vous allez maintenant activer la couche Heat Severity - USA 2023 afin de mieux identifier les zones de la ville qui pourraient bénéficier de l’implantation de davantage d’arbres et utiliser une couche de dessin pour étiqueter ces recommandations.

  1. Dans la fenêtre Layers (Couches), cliquez sur le bouton Show layer (Afficher la couche) qui correspond à la couche Heat Severity - USA 2023.

    Bouton Show layer (Afficher la couche) de la couche Heat Severity - USA 2023 dans la fenêtre Layers (Couches)

    La couche Heat Severity - USA 2023 est visible, mais elle se trouve sous toutes les autres couches, donc elle n’est pas clairement identifiable. Vous pouvez réorganiser l’ordre dans lequel les couches sont affichées dans la fenêtre Layers (Couches) en les faisant glisser pour les disposer dans l’ordre souhaité.

  2. Faites glisser la couche Heat Severity - USA 2023 au-dessus de la couche National Risk Index Census Tracts.

    Faites glisser la couche Heat Severity - USA 2023 au-dessus de la couche National Risk Index Census Tracts dans la fenêtre Layers (Couches).

    La couche Heat Severity - USA 2023 est désormais plus visible. Vous allez maintenant afficher la page des éléments de la couche Heat Severity - USA 2023 pour comprendre ce que le style de symbole représente.

  3. Dans la fenêtre Layers (Couches), vérifiez que la couche Heat Severity - USA 2023 est sélectionnée. Dans la barre d’outils Settings (Paramètres), cliquez sur Properties (Propriétés).
  4. Dans la fenêtre Properties (Propriétés), développez Information (Informations) et cliquez sur Heat Severity - USA 2023.

    Information (Informations) dans la fenêtre Properties (Propriétés) de la couche Heat Severity - USA 2023

    La page des éléments s’affiche dans un nouvel onglet de navigateur ou une nouvelle fenêtre pour la couche Heat Severity - USA 2023.

    L’objectif de cette couche est d’indiquer les zones urbaines où la température est plus élevée que la température moyenne de la ville concernée dans son ensemble, mesurée sur une échelle de 1 à 5, 1 étant associé à une couleur jaune pour représenter les zones où la chaleur est relativement faible et 5 étant associé à une couleur rouge qui représente les zones où la chaleur est intense.

  5. Revenez dans l’onglet du navigateur ou dans la fenêtre avec Map Viewer.

    Maintenant que toutes les couches sont visibles, que remarquez-vous quant au modèle des données ? Quelles sont les zones associées à un score de risque élevé de vagues de chaleur ? Quelles sont les zones qui présentent un score de risque élevé à la fois concernant les vagues de chaleur et l’intensité de la chaleur ? Combien d’arbres urbains se trouvent dans ces zones ?

    Remarque :

    Il s’agit d’une exploration visuelle. Des méthodes plus avancées dans d’autres produits Esri ou avec un compte d’organisation ArcGIS permettent de réaliser une analyse spatiale des données afin de répondre à ces questions.

    Vous allez maintenant créer des entités qui mettent en évidence les zones de la carte qui seraient susceptibles d’accueillir davantage d’arbres urbains en créant une couche de dessin.

  6. Dans la fenêtre Contents (Contenu), cliquez sur le bouton Add (Ajouter) et sélectionnez Create Sketch layer (Créer une couche de dessin).

    Create Sketch layer (Créer une couche de dessin) dans le menu Add (Ajouter)

    La fenêtre Sketch (Construction) et les outils de construction apparaissent.

  7. Dans les outils de construction, cliquez sur l’outil Polygone.

    Outil Polygone dans les outils de construction

    Avant de tracer les entités de construction, vous allez définir le style des polygones.

  8. Dans la fenêtre Sketch (Construction), pour Fill color (Couleur de remplissage), cliquez sur No color (Aucune couleur). Pour Outline color (Couleur de contour), sélectionnez une couleur jaune vif.

    Style défini pour l’entité de construction Polygone

  9. Sur la carte, cliquez sur les angles d’un polygone autour des zones présentant un niveau élevé de fortes chaleurs, un score d’indice de risque élevé et dépourvues d’arbres urbains. Double-cliquez sur l’angle final pour terminer l’entité de construction.

    Quatre angles du dessin de polygone sur la carte.

  10. Dessinez autant d’entités de constuction Polygone que vous le souhaitez. Une fois que vous avez terminé, fermez la fenêtre Sketch (Construction).

    La carte représente maintenant les zones recommandées pour la plantation de nouveaux arbres urbains, sélectionnées en fonction des données issues des couches liées aux fortes chaleurs et à l’indice de risque.

Enregistrer et partager la carte

Vous avez terminé de créer la carte qui comprend des couches surfaciques, linéaires, ponctuelles et de dessin. Vous allez maintenant enregistrer et partager la carte pour que d’autres puissent la visualiser.

  1. Dans la barre d’outils Contents (Contenu), cliquez sur Save and open (Enregistrer et ouvrir), puis sélectionnez Save as (Enregistrer sous).

    Enregistrer sous dans le menu Enregistrer et ouvrir

  2. Dans la fenêtre Save map (Enregistrer la carte), saisissez ce qui suit :
    • Pour Title (Titre), saisissez Opportunités de plantation d’arbres à Portland.
    • Pour Summary (Résumé), remplacez le texte existant par le texte suivant : Carte représentant les zones qui bénéficieraient de l’implantation d’arbres supplémentaires en fonction de la localisation des arbres urbains existants ainsi que de l’intensité des fortes chaleurs et des scores de risque de vagues de chaleur.

    Fenêtre Save map (Enregistrer la carte) avec les paramètres renseignés

  3. Cliquez sur Save (Enregistrer).

    Vous allez maintenant définir les paramètres de partage.

  4. Dans la barre d’outils Contents (Contenu), cliquez sur Share map (Partager la carte).

    Partager la carte dans la barre d’outils Contenu

    La fenêtre Share (Partager) s’affiche. Elle comporte deux options permettant de partager la carte.

    Si vous choisissez de ne pas partager l’élément et que vous laissez le paramètre de partage défini sur Owner (Propriétaire ), vous seul pouvez afficher et mettre à jour la carte. Tant qu’elle n’est pas partagée, personne d’autre ne peut ni afficher, ni mettre à jour la carte.

    Si vous définissez le paramètre de partage de la carte sur Everyone (public) (Tout le monde (public)), elle est accessible à tout le monde, y compris aux utilisateurs qui ne possèdent pas de compte ArcGIS.

    Un compte d’organisation ArcGIS offre davantage d’options de partage, comme le partage d’une carte avec les seuls membres de l’organisation.

  5. Dans la fenêtre Share (Partager), cliquez sur Everyone (public) (Tout le monde (public)) et cliquez sur Save (Enregistrer).

    Fenêtre Share (Partager) définie sur Everyone (public) (Tout le monde (public)) et bouton Save (enregistrer)

    Un message apparaît et vous invite à mettre également à jour les paramètres de partage du fichier .csv.

  6. Dans la fenêtre Item sharing successfully updated (Le partage du ou des éléments a été mis à jour), cliquez sur Review sharing (Réexaminer le partage). Dans la fenêtre Update Sharing (Mettre à jour le partage), cliquez sur Update Sharing (Mettre à jour le partage).

    La carte et ses composants sont désormais visibles par tous.

Dans ce didacticiel, vous avez appliqué un style à une couche surfacique et une couche linéaire. Vous avez créé une nouvelle couche à partir d’un fichier .csv et avez appliqué un style à une couche ponctuelle. Vous avez organisé l’ordre des couches de la carte et créé une couche de dessin qui met en évidence les zones qui bénéficieraient de l’implantation de davantage d’arbres urbains afin de contribuer à la résilience face aux vagues de chaleur. Vous avez enregistré la carte et l’avez rendue publique pour partager les résultats avec tout le monde.

Remarque :

Pour bénéficier de fonctionnalités supplémentaires, notamment le partage privé, la publication de données et la réalisation d’analyses, intégrez ArcGIS Online à votre jeu d’outils SIG en souscrivant à un abonnement d’organisation ArcGIS. Les abonnements peuvent inclure différents types d’utilisateurs qui vous permettent d’utiliser facilement les outils adaptés à votre travail. Si vous détenez un compte public ArcGIS, vous pouvez convertir votre compte public en compte d’organisation.
