Cartographier les pistes et le MNT
Vous allez ouvrir une carte Web et ajouter une couche de pistes. Vous allez également ajouter des couches de ArcGIS Living Atlas of the World pour représenter le terrain autour des pistes.
Ouvrir et enregistrer la carte
Dans un premier temps, ouvrez une carte du parc Red Rock Canyon National Conservation Area.
- Ouvrez la carte Web Hiking Red Rock Canyon.
Remarque :
Selon vos paramètres organisationnels et utilisateur, il est possible que vous ayez ouvert Map Viewer. ArcGIS Online propose deux Map Viewers pour afficher, utiliser et créer des cartes. Pour obtenir plus d’informations sur les visionneuses de carte disponibles et savoir celle qu’il convient d’utiliser, consultez ce FAQ.
Ce didacticiel utilise Map Viewer.
La carte affiche les environs de Las Vegas, Nevada, où se trouve Red Rock Canyon.
La carte affiche les limites de Red Rock Canyon définies par le BLM (Bureau of Land Management). Elle affiche également l'emplacement du centre d'accueil de Red Rock Canyon, où les visiteurs obtiennent des informations sur les pistes. Vous allez enregistrer un exemplaire de la carte pour pouvoir la modifier.
- Si vous n’êtes pas connecté à votre compte d’organisation ArcGIS, cliquez sur Sign In (Se connecter) et connectez-vous avec vos identifiants de connexion.
Remarque :
Si vous ne disposez pas d’un compte d’organisation, consultez les options disponibles pour accéder aux logiciels.
- Dans la barre d’outils Contents (Contenu) (foncée), cliquez sur Save and open (Enregistrer et ouvrir) et choisissez Save as (Enregistrer sous).
La fenêtre Save Map (Enregistrer la carte) apparaît.
- Dans la zone Title (Titre) de la fenêtre Save map (Enregistrer la carte), saisissez Red Rock Canyon Hiking Map (Carte Red Rock Canyon Hiking). Ne modifiez pas les balises.
- Dans la zone Summary (Résumé), saisissez This map was created to assist hikers in planning their day at Red Rock Canyon National Conservation Area. (Cette carte doit aider les randonneurs à planifier leur journée dans le parc Red Rock Canyon National Conservation Area.)
- Cliquez sur Save map (Enregistrer la carte).
Le nom de la carte change en haut de la page. Elle est enregistrée dans le dossier Mon contenu, auquel vous pouvez accéder via la page de contenu (depuis le menu Accueil, sélectionnez Contenu).
Ajouter les pistes
Vous allez ensuite ajouter la couche Red Rock Canyon Trails à la carte.
- Dans la barre d’outils Contents (Contenu), cliquez sur Add (Ajouter) et choisissez Browse layers (Parcourir les couches).
- Dans la fenêtre Browse layers (Parcourir les couches), remplacez My Content (Mon contenu) par ArcGIS Online.
- Dans la zone Search for layers (Rechercher des couches), saisissez Red Rock Canyon Trails. Pour limiter les résultats de recherche aux couches appartenant au compte d’administrateur Learn ArcGIS, ajoutez owner:Learn_ArcGIS (propriétaire : Learn_ArcGIS). Appuyez sur la touche Entrée.
- Dans les résultats, cliquez sur le bouton Add (Ajouter) pour Red Rock Canyon Trails (Sentiers de Red Rock Canyon).
La couche Red Rock Canyon Trails (Sentiers de Red Rock Canyon) est ajoutée à la carte et un zoom est appliqué à la carte sur l’étendue de la couche.
Les pistes occupent une grande partie du parc Red Rock Canyon National Conservation Area. Actuellement, le MNT et la difficulté des pistes ne sont pas indiqués.
- Dans la barre d’outils Contents (Contenu), cliquez sur Layers (couches).
- Dans la fenêtre Layers (Couches), faites glisser la couche Red Rock Canyon Trails sous la couche Red Rock Canyon National Conservation Area.
Représenter le MNT
La carte utilise actuellement le fond de carte National Geographic. Les fonds de carte ArcGIS Online font partie de ArcGIS Living Atlas of the World, qui est constitué de cartes de référence et de données fournies par Esri et des milliers d’autres organisations. Ils peuvent servir de données de référence pour contextualiser vos couches. Vous allez modifier le fond de carte pour mieux représenter le MNT.
- Dans la barre d’outils Contents (Contenu), cliquez sur Basemap (Fond de carte). Dans la bibliothèque des fonds de carte, cliquez sur Terrain with Labels (MNT avec étiquettes).
Le fond de carte Terrain with Labels (MNT avec étiquettes) décrit l’altitude grâce à un effet appelé ombrage. L'ombrage dessine des ombres sur la carte pour simuler l'effet des rayons du soleil sur le MNT à partir d'un certain angle. L'ombrage donne une idée du MNT et de l'élévation des pistes.
Outre les fonds carte, ArcGIS Living Atlas inclut des couches de paysage utiles pour les opérations de visualisation et d’analyse. Vous pouvez ajouter ces couches à la carte en tant que fonds de carte ou couches. Vous allez ajouter trois couches de paysage : la couche Multi-Directional Hillshade (Ombrage multidirectionnel) qui calcule l’ombrage à partir de six directions, la couche Slope Map (Carte de pente) qui affiche une représentation en couleur de la pente du MNT et la couche Hybrid Reference Layer (Couche de référence hybride) qui identifie les emplacements clés des routes et des étiquettes.
- Dans la barre d’outils Contents (Contenu), cliquez sur Add (Ajouter) et choisissez Browse layers (Parcourir les couches).
- Remplacez My Content (Mon contenu) par Living Atlas.
- Dans la zone de recherche, saisissez ombrage et appuyez sur Entrée.
- Dans les résultats de la recherche, localisez Terrain: Multi-Directional Hillshade (MNT : ombrage multidirectionnel), cliquez sur l’élément pour ouvrir la fenêtre de description de couche, puis cliquez sur Use as basemap (Utiliser comme fond de carte).
La couche Multi-Directional Hillshade (Ombrage multidirectionnel)remplace le fond de carte Terrain with Labels (MNT avec étiquettes).
- Fermez la fenêtre de description de couche, recherchez slope (pente) et ajoutez Terrain: Slope Map (MNT : carte de pente) en tant que couche à la carte.
La couche Slope Map (Carte de pente) est ajoutée en tant que couche, tout comme la couche Red Rock Canyon Trails ajoutée précédemment.
- Recherchez hybrid reference layer (couche de référence hybride) et ajoutez Hybrid Reference Layer (Couche de référence hybride) à la carte.
Conseil :
Il peut être nécessaire de faire défiler le contenu de la page vers le bas pour trouver la couche de référence hybride détenue par Esri.
La couche Terrain: Slope Map (MNT : carte de pente) couvre le fond de carte Multi-Directional Hillshade (Ombrage multidirectionnel). Vous allez rendre la couche Slope Map (Carte de pente) transparente pour pouvoir voir les deux couches à la fois.
- Dans la barre d’outils Contents (Contenu), cliquez sur Layers (couches).
- Dans la fenêtre Layers (Couches), cliquez sur la couche Terrain: Slope Map (MNT : carte de pente).
La fenêtre Properties (Propriétés) apparait.
- Dans la section Appearance (Apparence), faites glisser le curseur Transparency (Transparence) sur environ 60 pour cent.
Plus le terrain est escarpé, plus la couche Terrain: Slope Map (MNT : carte de pente) s'assombrit. La modification de sa transparence permet de voir la déclivité et le relief ombré à hautes altitudes.
- Enregistrez la carte.
Symboliser les pistes selon leur difficulté
Maintenant que vous avez ajouté des couches d'arrière-plan, vous allez symboliser les pistes pour que les utilisateurs connaissent leur degré de difficulté.
- Dans la fenêtre Layers (Couches), cliquez sur la couche Red Rock Canyon Trails.
- Sur la barre d’outils Settings (Paramètres) (claire), cliquez sur Styles.
Le volet Styles s’affiche. Le style de dessin actuel est Location (single symbol) (Emplacement [symbole unique]). Ce style permet d'appliquer le même symbole à toutes les entités de couche. Ce style est adapté lorsque vous voulez voir les entités sur la carte, sans distinguer leurs caractéristiques uniques. Puisque vous voulez indiquer la difficulté de chaque piste, vous allez modifier le style.
- Pour Choose attributes (Choisir des attributs), cliquez sur Field (Champ).
- Dans la fenêtre Add fields (Ajouter des champs), sélectionnez Difficulty (Difficulté) et cliquez sur Add (Ajouter).
- Pour Pick a style (Sélectionner un style), dans la zone Types (unique symbols) (Types [symboles uniques]), cliquez sur Style options (Options de style).
![Bouton Style options (Options de style) pour Types (unique symbols) (Types [symboles uniques])](GUID-FD2251A7-7927-4C47-B72D-130511265051-web.png "Bouton Style options (Options de style) pour Types (unique symbols) (Types [symboles uniques])")
La fenêtre Style options (Options de style) affiche les attributs de difficulté et les symboles correspondants. Les attributs sont compris entre Easy (Facile) et Strenuous (Difficile), bien que leur ordre soit incorrect.
- Faites glisser l’étiquette Strenuous (Difficile) au-dessus de l’étiquette Moderate (Modéré) pour réorganiser les attributs.
Les symboles par défaut n'indiquent pas clairement l'augmentation de la difficulté des pistes. Vous allez modifier la couleur pour utiliser un dégradé de violet foncé à violet clair.
- Dans la fenêtre Style options (Options de style), sous DIFFICULTY (DIFFICULTÉ), cliquez sur Change symbol (Modifier le symbole) en regard de Strenuous (Difficile). Dans la fenêtre Symbol style (Style de symbole), pour Color (Couleur), cliquez sur Edit (Modifier).
- Pour #, saisissez 4c0073 et appuyez sur Enter (Entrée).
Un nombre hexadécimal (4c0073, par exemple) est un moyen de décrire les couleurs. La couleur du symbole est mis à jour.
- Attribuez au symbole Moderate (Modéré) la couleur mauve moyen à l’aide du code a900E6.
- Attribuez au symbole Easy – Moderate (Facile - Modéré) une couleur mauve plus claire à l’aide du code df73ff.
- Attribuez au symbole Easy (Facile) la couleur mauve la plus claire à l’aide du code e8beff.
Vous allez ensuite modifier l’épaisseur de la ligne pour tous les symboles en même temps.
- Dans la fenêtre Style options (Options de style), cliquez sur le bouton Symbol style (Style de symbole).
- Dans la fenêtre Symbol style (Style de symbole), changez le paramètre Width (Largeur) en 3 pixels et confirmez que l’option Adjust width automatically (Ajuster automatiquement la largeur) est cochée.
- Dans la fenêtre Style options (Options de style), cliquez sur Done (Terminé). Dans la fenêtre Styles, cliquez sur Done (Terminé).
- Enregistrez la carte.
Configurer les fenêtres contextuelles et la légende
Dans cette section, vous allez configurer les champs pour qu’ils présentent les informations plus clairement dans la fenêtre contextuelle. Vous allez également supprimer la couche Slope Map (Carte de pente) de la légende.
- Cliquez sur une piste pour afficher la fenêtre contextuelle par défaut.
Les noms des attributs apparaissent en majuscules et les espaces sont remplacés par des traits de soulignement, ce qui n’est pas convivial.
- Dans la fenêtre Layers (Couches), cliquez sur la couche Red Rock Canyon Trails pour accéder à ses paramètres.
- Dans la barre d’outils Settings (Paramètres) (claire), cliquez sur Fields (Champs).
- Dans la fenêtre Fields (Champs), cliquez sur le champ NAME.
- Dans la fenêtre Formatting (Mise en forme), remplacez Display name (Nom d’affichage) par Trail et cliquez sur Done (Terminé).
La modification apparaît dans la fenêtre contextuelle ouverte.
- Changez Display name (Nom d’affichage) pour les autres champs comme suit :
- DIFFICULTY en Difficulty
- TIME_HOURS en Time (Hours)
- MILES en Distance (Miles)
- KILOMETERS en Distance (Kilometers)
- ELEVATION_CHANGE_FEET en Elevation Change (Feet)
- ELEVATION_CHANGE_METERS en Elevation Change (Meters)
- Fermez la fenêtre Champs.
La fenêtre contextuelle est désormais plus claire.
- Fermez la fenêtre contextuelle.
Enfin, vous allez vérifier que la légende explique clairement le contenu de la carte.

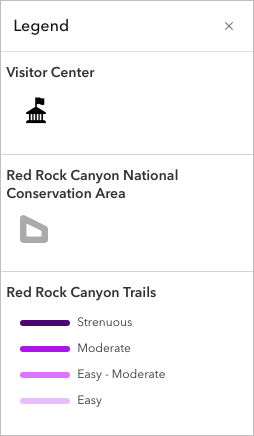

- Dans la barre d’outils Contents (Contenu), cliquez sur Legend (Légende).
Toutes les couches, à l'exception du fond de carte et de Hybrid Reference Layer (Couche de référence hybride), correspondent à une entrée dans la légende. L’entrée Terrain: Slope Map (MNT : carte de pente) n’est pas nécessaire pour interpréter la carte.
- Dans la fenêtre Layers (Couches), cliquez sur la couche Terrain: Slope Map pour accéder à ses propriétés.
- Dans la fenêtre Properties (Propriétés), dans la section Symbology (Symbologie), désactivez l’option Show in map legend (Afficher dans la légende de la carte).
L’entrée de légende Slope Map (Carte de pente) n’apparaît plus dans la légende.
- Sur la barre d’outils Contents (Contenu), cliquez sur Legend (Légende) pour afficher la légende mise à jour.
- Enregistrez la carte.
Modifier les détails des éléments de la carte Web
Lorsque vous avez enregistré la carte web pour la première fois, vous avez renseigné le titre, le résumé et les balises. Vous pouvez examiner et mettre à jour ces informations sur la page des éléments, où vous pouvez ajouter d’autres informations, telles qu’une description, et définir des propriétés complémentaires.
- Dans la barre d’outils Contents (Contenu), cliquez sur Map properties (Propriétés de la carte), puis sur Item details (Détails des éléments).
La page de l’élément de la carte s’ouvre dans un nouvel onglet. La section Description est déjà renseignée pour votre carte. Cette description provient de la carte d'origine qui vous a permis de créer votre carte.
- Pour Terms of Use (Conditions d’utilisation), cliquez sur Edit (Modifier) et saisissez Aucune.
- Cliquez sur Save (Enregistrer).
Sur la page des éléments, vous pouvez également surveiller l’utilisation de la carte pour évaluer sa popularité, mettre à jour des paramètres, tels que l’étendue de la carte, et partager la carte avec d’autres utilisateurs.
- Cliquez sur Share (Partager).
- Dans la fenêtre Partager, cochez la case appropriée pour partager l'élément avec votre organisation. Cliquez sur Save (Enregistrer).
Maintenant que vous avez créé et partagé une carte web du parc Red Rock Canyon National Conservation Area, vous pouvez l’utiliser pour créer une application pour les visiteurs du parc.
Créer des profils d'élévation des pistes
Vous allez créer une application web pour les kiosques du centre d’accueil du parc Red Rock Canyon National Conservation Area. L’application inclura les profils d’élévation pour les pistes afin d’aider les visiteurs à choisir celle qui leur convient le mieux.
Créer une application web
Vous allez commencer avec un modèle ArcGIS Instant Apps qui inclut la fonction de profil d’élévation afin de représenter la distance et l’altitude des entités de piste sur la carte. Un profil d'élévation est un graphique indiquant tout changement d'altitude sur une distance donnée. Le profil d'élévation aide les randonneurs à planifier leur itinéraire en fonction du dénivelé et de la difficulté que présente la piste.
- Si nécessaire, ouvrez la page des éléments pour votre carte Red Rock Canyon Hiking.
Conseil :
Vous pouvez accéder aux détails des éléments de la carte depuis My Content (Mon contenu).
- Sur l’onglet Overview (Vue d’ensemble), cliquez sur Create Web App (Créer une application web) et sélectionnez Instant Apps (Applications instantanées).
Une bibliothèque des applications Web disponibles apparaît. Certains sont conçus pour des usages spécifiques, mais d'autres sont à usage général.
- Dans la zone Search app capabilities (Rechercher des fonctionnalités d’application), recherchez elevation profile (profil d’élévation), puis cliquez sur la suggestion qui apparaît.
La bibliothèque est à présent filtrée pour n’afficher que les applications pour lesquelles vous pouvez configurer un profil d’élévation. La fiche Media Map est un bon choix.
- Sur la fiche Media Map, cliquez sur Choose (Choisir).
- Dans la fenêtre Create App - Media Map (Créer une application - Media Map), pour le titre, saisissez Red Rock Canyon Hiking App (Application de randonnée à Red Rock Canyon). Ne modifiez pas les balises.
- Cliquez sur Create App (Créer une application).
Au bout de quelques instants, la fenêtre de configuration de l’application de votre Media Map s’ouvre.
La fenêtre de configuration de l’application fournit plusieurs paramètres d’application et un aperçu interactif de votre application. Vous allez tout d’abord inclure la fonction de profil d’élévation.
- Dans la barre d’outils verticale, cliquez sur Search settings (Paramètres de recherche), saisissez elevation (élévation), puis cliquez sur Elevation profile (Profil d’élévation) dans les suggestions.
- Lorsque vous êtes invité à désactiver le mode express, cliquez sur Continue (Continuer).
Remarque :
Lors de la configuration d’une application, vous pouvez utiliser le mode de configuration Express par défaut. Il propose un sous-ensemble d’options configurables. Vous pouvez également désactiver le mode Express, comme vous l’avez fait, pour accéder à des options supplémentaires et configurer tous les paramètres disponibles dans le modèle.
Les paramètres Interactivity (Interactivité) s’ouvrent sur la section Explore (Explorer) et l’option de profil d’élévation est mise en évidence avec une fenêtre d’informations.
- Fermez la fenêtre Elevation profile (Profil d’élévation). Activez Elevation profile (Profil d’élévation).
L’aperçu de l’application se met à jour pour inclure un nouveau bouton pour l’outil Elevation profile (Profil d’élévation). L’application est automatiquement enregistrée comme texte noté dans le badge Draft (Brouillon) apparaissant dans le panneau de configuration.
- Pour Elevation profile units (Unités du profil d’altitude), sélectionnez Imperial (Impériales). Activez Open the elevation profile tool when the app starts (Ouvrir l’outil Profil d’élévation au démarrage de l’application).
Le bouton de l’outil d’élévation apparaît dans l’aperçu de l’application.
Vous allez ensuite configurer un volet de présentation qui donnera des instructions de base aux visiteurs du parc à la première ouverture de l’application.
- Dans la barre d’outils verticale, cliquez sur About (À propos de), puis sur App details (Détails de l’application).

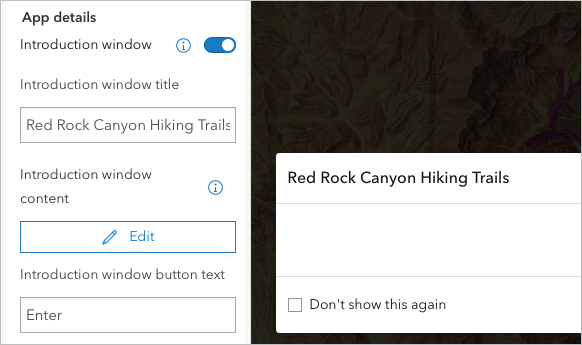

- Dans la fenêtre App details (Détails de l’application), activez le paramètre Introduction window (Fenêtre de présentation). Pour Introduction window title (Titre de la fenêtre de présentation), saisissez Pistes de randonnée dans Red Rock Canyon.
- Pour Introduction window content (Contenu de la fenêtre de présentation), cliquez sur Edit (Mettre à jour). Dans l’éditeur de texte qui s’affiche, saisissez : Use this app as a tool when planning your day. Click a trail in the map to view its details. (Utilisez cette application pour planifier votre journée. Cliquez sur une piste sur la carte pour en afficher les détails.) Cliquez sur le bouton Select line (Sélectionner une ligne) pour afficher le profil d’élévation d’une piste donnée ou cliquez sur New profile (Nouveau profil) pour une piste personnalisée.
- Cliquez sur Close (Fermer). Examinez l’aperçu Introduction window (Fenêtre de présentation), puis cliquez sur Close (Fermer).
Vous allez ensuite configurer la légende afin que les utilisateurs finaux puissent déterminer rapidement la difficulté des pistes.
- Dans la fenêtre App details (Détails de l’application), cliquez sur Back (Retour), puis sur Location details (Détails de l’emplacement) pour accéder aux options de la légende.
- Vérifiez que Legend (Légende) est activé. Pour Legend style (Style de légende), cliquez sur Classic (Classique).
- Activez Open legend when app loads (Ouvrir la légende au chargement de l’application).
Vous allez maintenant modifier la position de la légende dans l’application.
- Dans la barre d’outils verticale, cliquez sur Theme & Layout (Thème et mise en page), puis sur Position manager (Gestionnaire de position).
- Faites glisser l’élément Legend (Légende) en bas à gauche pour qu’il soit du côté opposé au profil d’élévation dans l’application.
Vous allez maintenant publier l’application.
- Cliquez sur Publish (Publier) puis sur Confirm (Confirmer).
Un message confirmant la réussite de l’opération s’affiche à l’issue de la publication et le badge Draft (Brouillon) est remplacé par le badge Published (Publié) indiquant la date et l’heure de la publication. La fenêtre Share (Partager) s’ouvre ; elle comporte un lien vers l’application et un bouton pour la démarrer dans une nouvelle fenêtre.
- Fermez la fenêtre Share (Partager). Dans l’onglet Position manager (Gestionnaire de position), cliquez sur Exit (Quitter) et confirmez votre choix en cliquant de nouveau sur Exit (Quitter).
La page des éléments de l’application s’ouvre. Vous pouvez y ajouter des détails supplémentaires et modifier le statut de partage. Vous allez mettre à jour la page des détails, puis tester l’application.
Modifier les détails des éléments de l'application
Vous avez déjà renseigné le titre et les balises des éléments lorsque vous avez créé l’application web. Vous devez néanmoins ajouter une description et citer vos sources.
- Sur la page de l’élément, cliquez sur Add a brief summary about the item (Ajouter un résumé de l’élément). Saisissez le texte suivant, puis cliquez sur Save (Enregistrer) : This app was created to help hikers plan their day at Red Rock Canyon National Conservation Area. (Cette application doit aider les randonneurs à planifier leur journée dans le parc Red Rock Canyon National Conservation Area.)
- Pour Description, cliquez sur Edit (Mettre à jour), saisissez le paragraphe suivant, puis cliquez sur Save (Enregistrer) : This app shows the trails located in the Red Rock Canyon National Conservation Area. The goal of the app is to assist hikers appropriately plan their day according to abilities and resources, in an effort to minimize the number of rescues. (L'objectif de cette application est d'aider les randonneurs à prévoir au mieux leur journée selon leurs aptitudes et les ressources, dans le but de réduire au maximum le nombre d'opérations de secours.) Users can click a trail to see details such as the name, difficulty level, estimated time to complete, length in miles and kilometers, and elevation change. (Cette application présente les pistes du parc Red Rock Canyon National Conservation Area. Les utilisateurs peuvent cliquer sur une piste pour afficher des détails, tels que le nom, le niveau de difficulté, la durée approximative du parcours, la longueur en miles ou en kilomètres et le dénivelé.)
- Pour Credits (Attribution) (Crédits [Attribution]), cliquez sur Edit (Mettre à jour). Saisissez le texte suivant, puis cliquez sur Save (Enregistrer) : Department of the Interior, Bureau of Land Management (Ministère de l’Intérieur, Bureau de gestion du territoire).
Conseil :
Pour modifier les paramètres de l’application et la republier avec les modifications, vous pouvez rouvrir la page de configuration de l’application en cliquant sur Configure (Configurer).
Tester l’application
Maintenant que l’application a été créée, vous allez tester dans quelle mesure elle peut aider les touristes plus ou moins expérimentés en matière de randonnée. Par exemple, un groupe comptant de jeunes enfants consulte l’application. Ils souhaitent trouver une piste assez courte.
- En haut de la page de l’élément, cliquez sur View (Afficher).
L’application s’ouvre dans un nouvel onglet. La fenêtre de présentation apparaît, avec les instructions sur l’application que vous avez ajoutées.
- Cliquez sur Close (Fermer).
- Dans la fenêtre Elevation profile (Profil d’élévation), cliquez sur Select line (Sélectionner une ligne).
- Sur la carte, cliquez sur la seule piste facile, à savoir, Moenkopi Loop.
Le profil d’élévation apparaît pour l’entité linéaire sélectionnée.
- Placez le pointeur sur le diagramme de profil d’élévation et développez la section Ground (Sol) pour voir plus de détails.
Un point orange apparaît sur la carte, présentant l’emplacement correspondant sur le graphe.
- Sur la carte, cliquez sur la piste Moenkopi Loop pour ouvrir sa fenêtre contextuelle.
Selon la fenêtre contextuelle de l’entité, il faut environ une heure et demie pour parcourir cette piste. La piste fait environ 2 miles de long, avec un dénivelé de 24 pieds. Avec des enfants, la randonnée risque de durer plus longtemps, mais c'est néanmoins un bon choix.
Vous allez voir comment trois randonneurs expérimentés peuvent ensuite utiliser l’application.
- Cliquez sur la piste difficile plus longue sur la carte, à savoir, Grand Circle Adventure.
Selon les informations figurant dans la fenêtre contextuelle, suivre cette piste de randonnée prendrait une journée entière de marche (environ 7 à 9 heures) et la journée est déjà trop avancée. Les randonneurs décident de commencer par la piste facile Visitor Center, puis de rejoindre cette piste difficile plus longue, en n’en suivant qu’une partie. Ils peuvent générer un profil d'altitude personnalisé pour vérifier leur stratégie.
- Fermez la fenêtre contextuelle.
- Dans la fenêtre Elevation profile (Profil d’élévation), cliquez sur New profile (Nouveau profil).
- Cliquez sur la carte pour commencer à dessiner une ligne partant de Visitor Center. (Appliquez un zoom avant si cela est nécessaire.)
- Continuez à cliquer le long de la partie sud de la piste facile et de la piste difficile qu'elle rejoint.
- Arrêtez le traçage lorsque la piste rejoint la piste modérée. Double-cliquez pour terminer la ligne.
Le profil d'altitude est actualisé pour votre piste personnalisée.
- Développez la section Ground (Sol) pour afficher la longueur et le dénivelé de la piste personnalisée.
La piste personnalisée des randonneurs fait environ 3,6 miles de long, avec un gain d’altitude cumulé de 759 pieds. (Vos résultats peuvent varier.)
- Fermez l’application en fermant son onglet de navigateur.
Dans ce didacticiel, vous avez créé une application qui sera utilisée dans les kiosques du parc Red Rock Canyon National Conservation Area. Vous avez ajouté du contenu à partir de ArcGIS Living Atlas of the World sous la forme d’informations de référence d’arrière-plan pour indiquer l’élévation et le dénivelé des pistes. Grâce à cette application, les randonneurs peuvent prendre des décisions plus éclairées et profiter davantage de leur journée, en toute sécurité.
Vous trouverez d’autres didacticiels dans la bibliothèque des didacticiels.
