Explorer les couches et les données
Explorer une couche cartographique
Pour commencer, vous allez ouvrir une carte qui contient des données concernant les zones de forte activité sismique et volcanique. Dans MapMaker, chaque couche cartographique inclut une description qui fournit des informations supplémentaires sur le sujet des données, des informations sur la source de données et toutes les décisions prises par le cartographe qui impactent la compréhension de la carte. Vous allez explorer la carte pour vous familiariser avec ses couches.

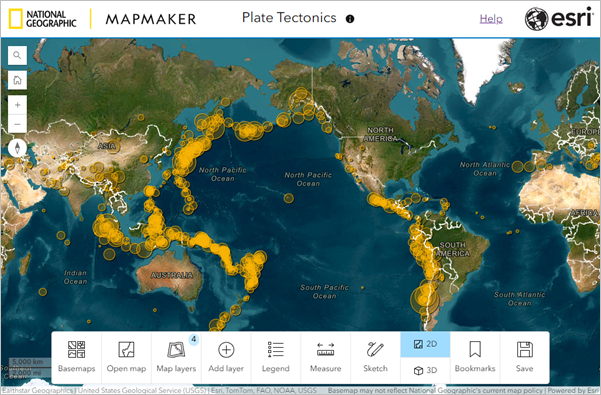

- Ouvrez la carte Plate Tectonics.
- Sur la barre d’outils, dans la partie inférieure de l’écran, cliquez sur le bouton Map layers (Couches cartographiques).
La fenêtre Map layers (Couches cartographiques) apparaît. Cette fenêtre répertorie toutes les couches de données de la carte et inclut des outils permettant de les utiliser.
Par défaut, la carte affiche la couche Earthquakes (Major). Vous pouvez modifier les couches affichées sur la carte en les activant ou en les désactivant.

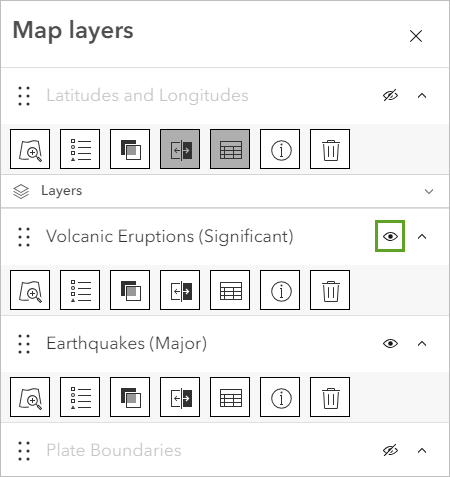

- Pour Volcanic Eruptions (Significant), cliquez sur Toggle visibility (Activer/désactiver la visibilité) pour activer la couche.
La carte est redessinée pour afficher les couches Volcanic Eruptions (Significant) et Earthquakes (Major). Chaque couche cartographique représente un thème spécifique de données géographiques.

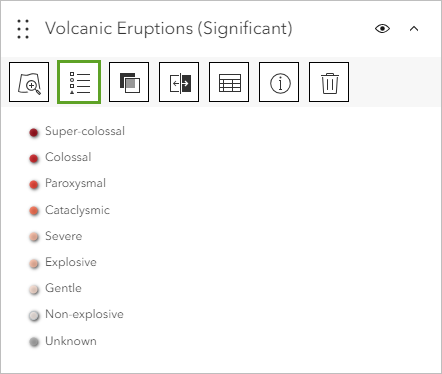

- Pour la couche Volcanic Eruptions (Significant), cliquez sur le bouton Show legend (Afficher la légende) pour ouvrir la légende de la couche.
La couche cartographique Volcanic Eruptions (Significant) affiche les éruptions sous forme de points de différentes couleurs en fonction de leur statut Volcanic Explosivity Index de la NOAA. Un seul volcan peut être associé à plusieurs points qui représentent différentes éruptions.

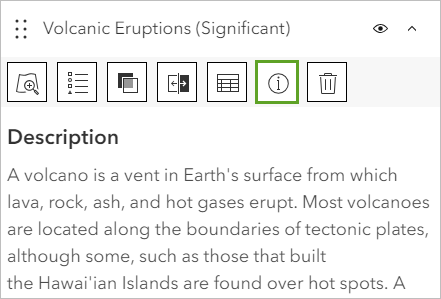

- Pour la couche Volcanic Eruptions (Significant), cliquez sur le bouton Description pour ouvrir la description de la couche.
Chaque couche cartographique inclut une description qui fournit des informations supplémentaires sur le sujet, les données et toutes les décisions prises par le cartographe.
- Cliquez à nouveau sur le bouton Description pour masquer le texte.
Modifier l’affichage d’une couche sur la carte
Beaucoup de cartes affichent plusieurs couches pour aider les utilisateurs à comparer des informations. Dans le cas de cette carte, vous souhaitez comprendre quelles zones présentent à la fois une activité sismique et volcanique. Il existe plusieurs façons de s’assurer que toutes les couches d’une carte sont visibles. À présent, ajustez les couches cartographiques dans MapMaker en modifiant la transparence, l’ordre d’affichage des couches et l’échelle. Explorez également davantage les données avec l’outil Swipe (Balayer).

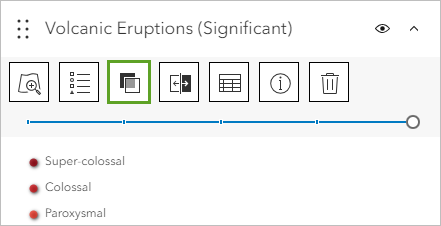

- Dans la fenêtre Map layers (Couches cartographiques), pour la couche Volcanic Eruptions (Significant), cliquez sur le bouton Adjust transparency (Ajuster la transparence).
Un curseur apparaît. Faites glisser le curseur vers la gauche pour rendre la couche cartographique moins opaque. Modifier la transparence d’une couche cartographique vous permet de voir le fond de carte ou d’autres entités sous la couche, qui peuvent ajouter du contexte à la carte.

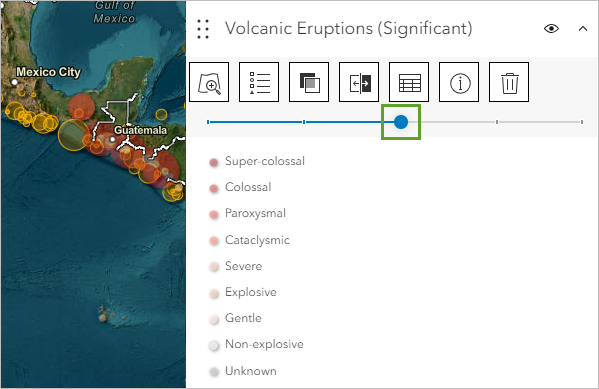

- Utilisez le curseur pour modifier la transparence de la couche Volcanic Eruptions (Significant) sur environ 50 pour cent.
Remarque :
Vous pouvez définir la transparence de plusieurs couches simultanément.

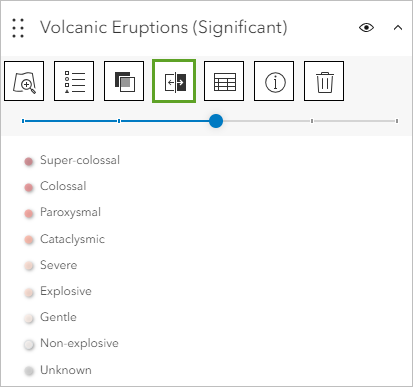

- Cliquez sur le bouton Swipe (Balayer).

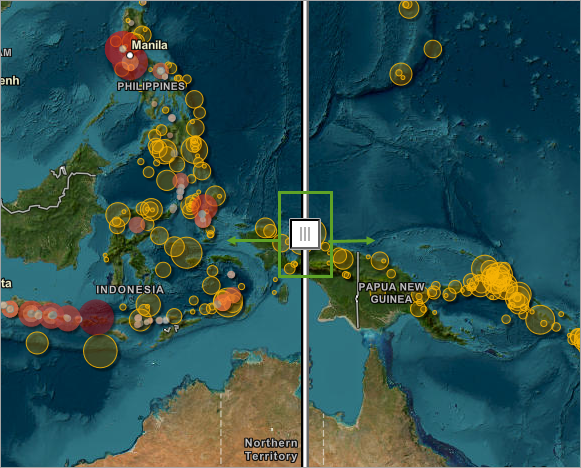

Une barre verticale est ajoutée à votre carte. Sur la gauche de la carte, vous pouvez voir les points d’éruption, mais sur la droite, ils sont masqués. Avec l’outil Swipe (Balayer), vous pouvez comparer les données de deux périodes pour voir comment les choses ont évolué, voir les similitudes ou les différences dans les modèles, ou supprimer temporairement des données d’une partie d’une carte occupée pour voir une entité de niveau inférieur.
- Cliquez sur la barre et faites-la glisser d’avant en arrière pour explorer les données.

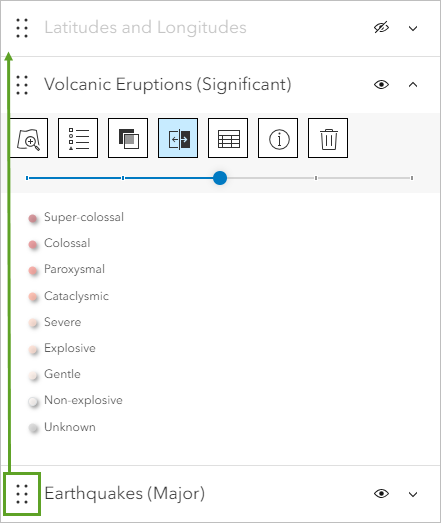

- Dans la fenêtre Map layers (Couches cartographiques), pour la couche Earthquakes (Major), cliquez sur le bouton à gauche du titre et faites-la glisser au-dessus de Volcanic Eruptions (Significant).
Les points sismiques apparaissent maintenant au-dessus des points d’éruption sur la carte.
Remarque :
Le déplacement de certaines couches vers le haut de la liste peut obscurcir d’autres données.
- Pour la couche Volcanic Eruptions (Significant), cliquez sur Swipe (Balayer) pour désactiver l’outil Swipe (Balayer).
- Dans la fenêtre Map layers (Couches cartographiques), cliquez sur le Toggle visibility (Activer/désactiver la visibilité) de la couche Latitudes and Longitudes.
- Dans l’angle supérieur gauche de la carte, utilisez le bouton Zoom in (Zoom avant) pour appliquer un zoom avant sur Hawaï.
Les données sur cette carte dépendent de l’échelle, ce qui signifie qu’elles changent avec l’échelle. Lorsque vous effectuez un zoom avant, les lignes de latitude et de longitude évoluent avec l’échelle de la carte. Dans certains cas, les données peuvent disparaître totalement lorsque vous atteignez une échelle spécifique.
Utiliser une table de données
Explorez ensuite les données sismiques dans une table. Les données géospatiales peuvent être aussi simples que la latitude et la longitude d’un point d’intérêt donné. Outre les informations de localisation, les données géospatiales peuvent également contenir d’autres informations sur un lieu. Par exemple, la couche des volcans inclut la localisation du volcan, ainsi que son nom, le type de volcan dont il s’agit, le Volcanic Explosivity Index, et bien plus encore. Vous pouvez poser des questions sur les données en recherchant ou en les filtrant pour raconter une histoire spécifique. Par exemple, vous pouvez trier les données sismiques pour en savoir plus sur les séismes dont les magnitudes ont été les plus élevées jamais enregistrées.
- Dans l’angle supérieur gauche de la carte, cliquez sur le bouton Default map view (Vue par défaut de la carte).

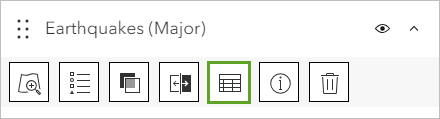

- Dans la fenêtre Map layers (Couches cartographiques), développez la couche Earthquakes (Major) et cliquez sur le bouton Table.
La table de données apparaît au bas de la fenêtre. Le haut de la table répertorie le nom de la couche et le nombre total d’entités qu’elle inclut. La couche Earthquakes (Major) inclut 949 grands séismes.

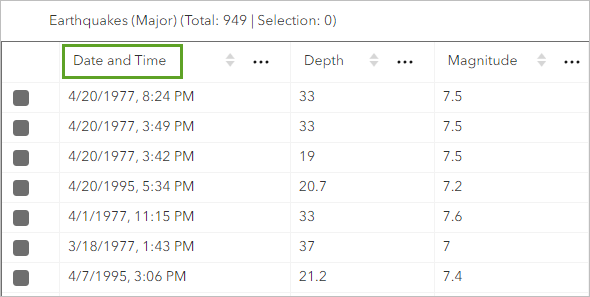

- Dans l’en-tête de la table, cliquez sur Date and Time (Date et heure) pour trier la colonne.
Remarque :
Vous pouvez également trier les colonnes en cliquant sur Options dans l’en-tête de la colonne à trier, puis en sélectionnant Sort ascending (Tri croissant) ou Sort descending (Tri décroissant).

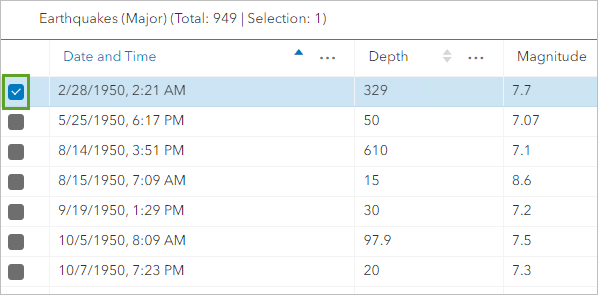

- Sur la gauche de la table, cochez la case pour sélectionner le séisme le plus ancien enregistré dans ce jeu de données.
Lorsque vous cochez une case dans la table des données, l’entité correspondante est sélectionnée. L’enregistrement sélectionné dans la table des données est mis en surbrillance en bleu et le séisme correspondant est mis en évidence sur la carte. Vous pouvez effectuer un zoom sur la localisation des entités sélectionnées sur la carte.
- Sur le ruban de la table, cliquez sur le bouton des options et sélectionnez Zoom to selection (Zoom sur la sélection).
- Dans la fenêtre Map layers (Couches cartographiques), cliquez sur le bouton Table pour fermer la table.
- Cliquez sur le bouton Toggle visibility (Activer/désactiver la visibilité) pour les couches Latitudes and Longitudes et Volcanic Eruptions (Significant) pour les désactiver.
Ajouter une couche
Ajoutez ensuite une autre couche à la carte.
- Sur la barre d’outils, dans la partie inférieure de l’écran, cliquez sur le bouton Add layer (Ajouter une couche).

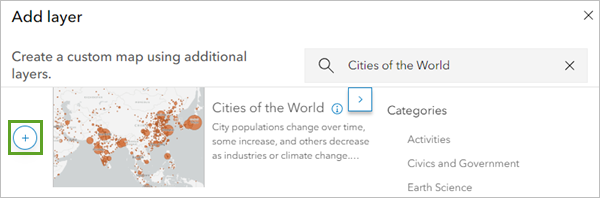

- Dans la fenêtre Add layer (Ajouter une couche), dans la barre de recherche, saisissez Cities of the World.
- Pour la couche Cities of the World, cliquez sur le bouton Add (Ajouter) pour ajouter la couche à votre carte.
La couche Cities of the World est ajoutée à la carte.
- Fermez la fenêtre Add layer (Ajouter une couche).

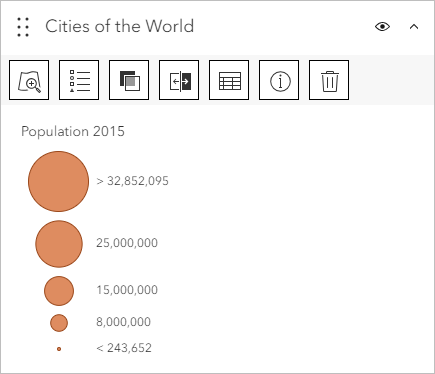

- Sur la barre d’outils, dans la partie inférieure de l’écran, cliquez sur le bouton Map layers (Couches cartographiques). Pour la couche Cities of the World, cliquez sur Legend (Légende).
Les plus grands cercles sur la carte représentent les villes ayant la population la plus importante en 2015. Les séismes peuvent provoquer des dommages considérables, notamment dans les villes densément peuplées. Tokyo, au Japon, l’une des plus grandes villes du monde, est située à proximité de la célèbre Ceinture de feu. Elle subit près de 1 500 séismes par an.
- Dans le coin supérieur gauche de la carte, cliquez sur le bouton Open search (Rechercher). Pour Find address or place (Rechercher une adresse ou un lieu), saisissez Japan et appuyez sur Entrée.
Quelles autres grandes villes se trouvent dans des zones à forte activité sismique ?
Supprimer une couche
Vous supprimerez ensuite de la carte les couches devenues superflues. L’ajout de données à la carte, comme la couche Cities of the World, peut vous aider à identifier de nouvelles tendances dans les données, mais cela peut aussi rendre la carte peu lisible. Lorsque trop de couches sont affichées sur la carte, vos données peuvent devenir difficiles à interpréter.

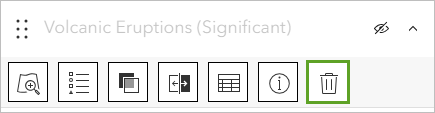

- Dans la fenêtre Map layers (Couches cartographiques), faites défiler l’écran jusqu’à la couche Volcanic Eruptions (Significant). Cliquez sur le bouton Remove (Supprimer).
La couche est supprimée de la carte.
Dans ce didacticiel, vous avez appris à explorer les données et les couches dans MapMaker. Vous avez activé et désactivé les couches, avez modifié leur transparence et avez ouvert leurs tables pour en savoir plus. Vous avez également utilisé l’outil Swipe (Balayer) pour comparer différentes couches. Vous avez ensuite ajouté une couche et supprimé une autre couche.
Vous trouverez d’autres didacticiels dans la bibliothèque des didacticiels.
