Créer un profil d’élévation

L’Empire Inca était une civilisation établie en Amérique du Sud, au Pérou et au Chili. Pour permettre les communications, le commerce et le contrôle militaire de ce vaste empire, les incas ont établi le réseau routier des Andes, Qhapaq Ñan. S’étendant sur plus de 30 000 kilomètres (environ 18 641 miles), ce réseau de routes, d’escaliers et de zones de transit reposait sur quatre itinéraires principaux partant de Cuzco, la capitale inca. Aujourd’hui, 273 sites associés à Qhapaq Ñan, couvrant 6 000 kilomètres (environ 3 728 miles), sont conservés en tant que World Heritage Sites. Dans ce didacticiel, vous allez utiliser l’outil Profil d’élévation pour comprendre comment ce célèbre réseau de routes, d’escaliers et de zones de transit reliait l’empire inca à travers la cordillère des Andes.

Dans ce didacticiel, vous allez apprendre à effectuer les opérations suivantes :

• Ajouter un profil d’élévation à une carte 3D
• Utiliser des points pour créer un profil d’élévation
• Mettre à jour des nœuds le long d’une ligne
• Passer des unités métriques aux unités impériales

Ce didacticiel a été testé pour la dernière fois le 25 septembre 2024.

Prérequis

Créer un profil d’élévation

Vous allez utiliser l’outil Elevation Profile (Profil d’élévation) de MapMaker pour déterminer l’élévation des montagnes traversées par certaines de ces routes.

1. Ouvrez MapMaker.
2. Sur la barre d’outils, dans la partie inférieure de l’écran, cliquez sur Open map (Ouvrir une carte).

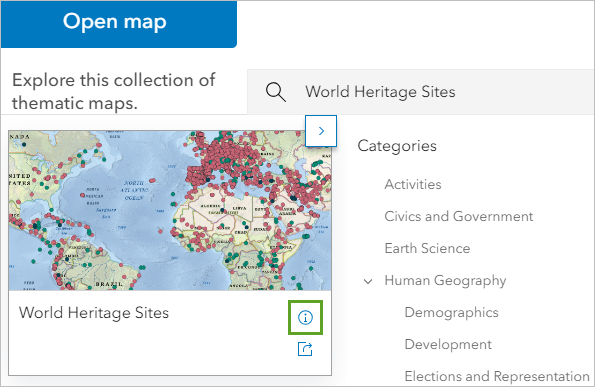

3. Dans la fenêtre Open map (Ouvrir une carte), dans la barre de recherche, saisissez World Heritage Sites.



4. Sur la fiche de la carte World Heritage Sites (World Heritage Sites), cliquez sur le bouton Information (Informations).



5. Lisez la description de la carte. Une fois que vous avez lu la description, cliquez sur la fiche de la carte pour ouvrir la carte.

   La carte World Heritage Sites (World Heritage Sites) s’ouvre.

6. Dans le coin supérieur gauche, cliquez sur le bouton Open search (Rechercher). Dans la barre de recherche, saisissez Cuzco, au Pérou et cliquez sur Search (Rechercher).



   La carte effectue un zoom avant sur Cuzco, au Pérou. Cuzco était la capitale du second empire inca. À l’origine, quatre routes du site Qhapaq Ñan quittaient la capitale. Vous allez créer un profil d’élévation indiquant la distance et l’élévation d’un segment de la route reliant Cuzco à la ville de Lares.

7. Fermez la fenêtre contextuelle Résultat de la recherche.
8. Sur la carte, effectuez un zoom avant sur Cuzco et cliquez sur le point dans les collines au nord de la ville.



9. Lisez les informations de la fenêtre contextuelle sur le site Qhapaq Ñan.
10. Fermez la fenêtre contextuelle. Effectuez un zoom arrière et déplacez-vous sur la carte vers le nord jusqu’à la ville de Lares.



    Il existe quatre autres sites autour de Lares.

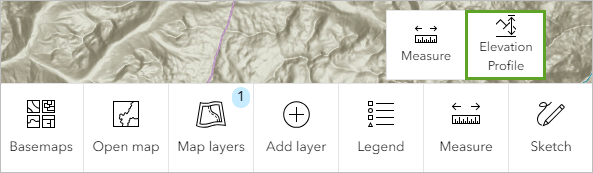

11. Sur le ruban, cliquez sur le bouton Measure (Mesurer) et sélectionnez Elevation Profile (Profil d’élévation).



    L’outil Elevation Profile (Profil d’élévation) s’ouvre dans la partie inférieure de l’écran. Il est vide pour le moment. Pour créer un profil d’élévation, vous allez placer au moins deux points sur la carte.

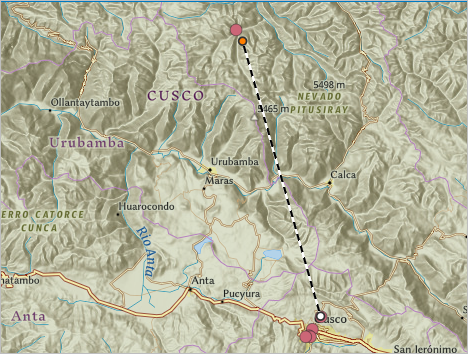

12. Sur la carte, cliquez sur le point du site Qhapaq Ñan au nord de Cuzco.



    À mesure que vous déplacez le curseur, une ligne est jointe au point et un profil d’élévation approximatif est affiché dans l’outil.

13. Sur la carte, cliquez sur le point du site Qhapaq Ñan au sud de Lares. Ajoutez un point pour les trois sites Qhapaq Ñan restants et double-cliquez sur le dernier site pour arrêter de tracer la ligne.



    L’outil Elevation Profile (Profil d’élévation) indique la distance et l’élévation le long de la ligne.

14. Dans la fenêtre Elevation Profile (Profil d’élévation), déplacez le curseur sur le diagramme pour affciher la localisation correspondante sur la carte.
15. Dans le coin supérieur droit de la fenêtre Elevation Profile (Profil d’élévation), cliquez sur le bouton des paramètres. Pour Units (Unités), cliquez sur Metric (Mesures) et sélectionnez Miles (Miles).



    Le diagramme est actualisé pour afficher la distance et l’élévation en miles.

Mettre à jour un profil d’élévation

Le profil d’élévation que vous avez tracé est une série de quatre lignes droites reliant les sites Qhapaq Ñan. Historiquement, l’itinéraire serpentait le long des vallées et autour des montagnes et autres obstacles naturels. Pour que le profil soit un peu plus réaliste, vous allez le mettre à jour de sorte à suivre la vallée Urubamba au nord de la ville d’Ollanytaytambo et suivre la route CU-106 au nord-est de la ville de Patacancha avant de relier les sites proches de Lares.

1. Sur la carte, cliquez sur la ligne bleue.

   Une fois que la ligne a été sélectionnée, les points que vous avez placés sur la carte, ou nœuds, deviennent orange. Cela signifie que vous pouvez les mettre à jour.

2. Sur la carte, pointez sur la ligne entre Cuzco et le point au sud de Lares.



   Un petit signe plus est affiché en regard du curseur. Cela signifie que vous pouvez ajouter un autre point, ou nœud, à la ligne.

3. Cliquez sur la ligne pour ajouter un nouveau nœud orange. Faites glisser le nouveau nœud vers l’ouest jusqu’à Ollanytaytambo.



4. Répétez ce processus pour ajouter de nouveaux nœuds à la ligne, en suivant la route CU-106 qui remonte la vallée jusqu’à la ville de Patacancha.



   En quoi ces ajouts modifient-ils le profil d’élévation ?

Dans ce didacticiel, vous avez découvert comment créer et mettre à jour un profil d’élévation pour mesurer la distance et l’élévation.

Vous trouverez d’autres didacticiels dans la bibliothèque des didacticiels.
