Une scène est semblable à une carte, mais elle associe des données 2D et 3D pour ajouter une dimension, apporter du contexte et afficher les entités sous tous les angles. Vous allez créer une scène 3D au lieu d’une carte 2D pour afficher les données des arbres dans un contexte plus réaliste. Vous allez commencer par créer une scène et par rechercher Portland dans l’Oregon.

  1. Connectez-vous à votre compte d’organisation ArcGIS ou à ArcGIS Enterprise à l’aide d’un compte d’utilisateur nommé.
    Remarque :

    Si vous ne disposez pas d’un compte d’organisation, consultez les options disponibles pour accéder aux logiciels.

  2. Une fois connecté, cliquez sur Scene (Scène) en haut du site pour ouvrir Scene Viewer.

    Onglet Scène sur le ruban

  3. Dans la bibliothèque, cliquez sur New Scene (Nouvelle scène).

    Ficher New scene (Nouvelle scène) dans la fenêtre de la bibliothèque

    Une nouvelle scène s’ouvre.

  4. Zoomez à l’aide des contrôles de navigation ou de la molette de votre souris. Vous pouvez également parcourir la scène en utilisant les boutons de la souris pour la déplacer et la faire pivoter.

    Vous allez maintenant effectuer un zoom sur Portland, dans l’Oregon

  5. Dans la fenêtre Search (Rechercher), entrez Portland et appuyez sur Entrée.

    Scène avec zoom sur le résultat de la recherche de Portland dans l’Oregon

    La scène zoome sur la ville de Portland, dans l’Oregon.

  6. Fermez la fenêtre Search (Rechercher) ainsi que la fenêtre contextuelle Search result (Résultat de la recherche).

Ajouter une couche de données 2D à une nouvelle scène

Les données 2D des arbres collectées par votre équipe dans le centre-ville de Portland sont essentielles pour la planification et la visualisation, car elles contiennent les emplacements des arbres et leurs attributs, comme l’espèce, la date de plantation et la hauteur des arbres. Votre équipe a partagé les données sous forme de couche d’entités ponctuelles dans ArcGIS Online. Par conséquent, elles sont prêtes à être ajoutées à votre scène. Vous allez ajouter les données à la scène en tant que nouvelle couche. En vous déplaçant dans votre scène de Portland, vous pourrez constater de quelle manière vos points 2D interagissent avec le terrain 3D.

  1. Dans la barre d’outils (foncée) Contents (Contenu), cliquez sur le bouton Add Layers (Ajouter des couches), puis sur Browse layers (Parcourir les couches).
    Conseil :

    Si les noms des boutons de la barre d’outils ne sont pas visibles, au bas de la barre d’outils, cliquez sur le bouton Expand (Développer).

    Option Browse layers (Parcourir les couches)

  2. Cliquez sur My Content (Mon contenu) et choisissez ArcGIS Online.

    ArcGIS Online dans la liste des options pour l’ajout d’une couche

  3. Copiez et collez Portland Trees owner:Esri_Tutorials dans la zone de recherche.

    Les résultats de recherche apparaissent.

    ArcGIS Online peut contenir plusieurs couches portant le même nom. Le fait d’indiquer le propriétaire de la couche permet de s’assurer que vous trouverez la bonne couche pour ce didacticiel.

  4. Sur la fiche de la couche Portland Trees (Arbres de Portland) appartenant à Esri Tutorials (Didacticiels Esri), cliquez sur le bouton Add (Ajouter).

    Bouton Add (Ajouter) sur la fiche Portland Trees

    La couche d'arbres est ajoutée à la scène sous forme de points 2D. Scene Viewer zoome automatiquement sur l’étendue de la couche.

    Scène avec des points 2D représentant des arbres

  5. Dans la fenêtre Browse layers, cliquez sur Done (Terminé).

Modifier vos points 2D en objets 3D

Vous pouvez utiliser les attributs de la couche d’arbres pour transformer les points en arbres d’aspect réaliste avec des hauteurs réelles. Vous allez appliquer un style de couche avec des symboles 3D qui utilisent les hauteurs réelles et des couleurs par type d’arbre afin de mieux comprendre les modèles associés aux arbres et leur comportement dans un environnement urbain.

  1. Déplacez et faites pivoter la scène pour explorer la couche Portland Trees.
  2. Dans la fenêtre Layer Manager (Gestionnaire de couches), cliquez sur Portland Trees (Portland Trees).
    Remarque :

    En savoir plus sur l’application d’un style à des couches de points.

  3. Pour Choose the main attribute to visualize (Choisir le principal attribut à visualiser), sélectionnez Common (Commun) pour appliquer un style aux arbres en fonction du nom du type d’arbre commun.
    Remarque :

    Si vous choisissez un attribut numérique dans la liste, vous pouvez styliser les arbres thématiquement à l’aide du style 3D Counts and Amounts (Totaux et montants 3D) qui utilise des symboles proportionnels et de la couleur.

    Option Choose the main attribute to visualize (Choisir le principal attribut à visualiser) définie sur Common (Commun)

  4. Pour Choose a drawing style (Choisir un style de dessin), sur la fiche 3D Types (Types 3D), cliquez sur Select (Sélectionner).

    Bouton Select (Sélectionner) pour 3D Types (Types 3D) sous Choose a drawing style (Choisir un style de dessin)

    La scène est mise à jour avec le nouveau style de dessin.

  5. Pointez le curseur de la souris sur la scène. Sur le côté de la scène, cliquez sur l’outil Toggle to pan or rotate in 3D (Basculer pour se déplacer ou pivoter en 3D).

    Bouton Toggle to pan or rotate in 3D (Basculer pour se déplacer ou pivoter en 3D)

  6. Effectuez un zoom avant et appliquez une rotation à la scène pour observer vos modifications.

    Scène et légende avec des cônes 3D représentant des types d’arbres

    Les cercles 2D ont été modifiés en cônes 3D par défaut représentant les arbres de Portland. Il s’agit de symboles d’objets 3D qui utilisent les dimensions réelles.

Remplacer les symboles par des arbres

Vous allez maintenant remplacer les cônes 3D par des symboles d’arbre personnalisés.

  1. Dans la fenêtre Portland Trees (Arbres de Portland), sur la fiche 3D Types (Types 3D), cliquez sur Options pour modifier le style.

    Options pour 3D Types (Types 3D)

  2. En haut de la liste Attribute Values (Valeurs attributaires), cliquez sur Select all (Sélectionner tout).

    Sélectionner tous les éléments à côté de Attribute Values (Valeurs attributaires) dans la fenêtre Style 3D Types (Style Types 3D)

    Dans le cadre de ce didacticiel, vous allez appliquer un seul style d’arbre à tous les types d’arbres communs. Le style 3D Types (Types 3D) vous permet de donner à chaque arbre un style d’arbre unique si vous avez le temps.

  3. Cliquez sur Marker (Marqueur).

    Bouton Marker (Symbole ponctuel)

  4. Dans la fenêtre Marker (Symbole ponctuel), modifiez la catégorie du symbole Basic Shapes (Formes basiques) en Vegetation (Végétation).
    Remarque :

    Vous devrez peut-être faire défiler la liste des options pour trouver Vegetation (Végétation).

    Les options de symbole offrent alors une grande variété de styles d’arbres.

  5. Cliquez sur le symbole  Australian Pine (Pin australien)  (le premier de la deuxième ligne).

    Australian Pine (Pin australien) dans le groupe de symboles Vegetation (Végétation)

  6. Cliquez sur Done (Terminé).

    Les cônes ont été remplacés par un symbole d’arbre réaliste.

    Symboles transformés en arbres

  7. Vérifiez que toutes les valeurs attributaires sont toujours sélectionnées et cliquez sur Color (Couleur).
  8. Dans la fenêtre qui s’ouvre, désactivez Solid color (Couleur unie).
  9. Cliquez sur le menu Colors (Couleurs) et sélectionnez un dégradé de couleurs qui contient des couleurs plus claires.

    Dégradé de couleurs claires

  10. Cliquez sur Done (Terminé), puis sur Done (Terminé) pour revenir à la fenêtre Portland Trees .

    Vous allez maintenant appliquer des hauteurs réelles aux arbres de sorte qu’ils reflètent de manière plus authentique les conditions urbaines du centre-ville de Portland.

  11. Sous All markers (Tous les symboles ponctuels), pour Size (Taille), choisissez Crown_Height. Vérifiez que l’unité est ft (pi).

    Section All markers (Tous les symboles ponctuels) avec champ Size (Taille) défini sur Crown Height ft (Hauteur de la couronne en pieds)

    Dans les données des arbres collectées par votre équipe, la hauteur est exprimée en pieds. Les unités de dimension de la scène doivent correspondre à celles de ces données.

  12. Zoomez sur les arbres et explorez la scène.

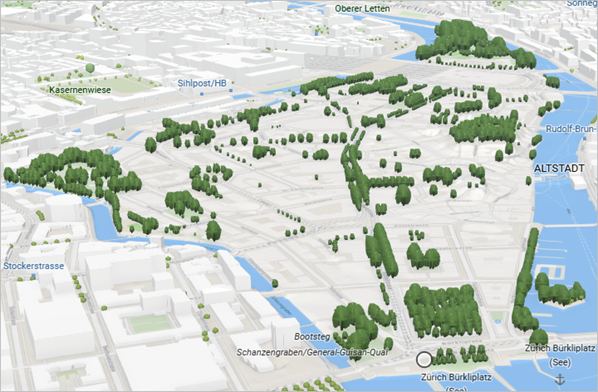

    La couleur et la taille du symbole d’arbre sont mises à jour.

    Les symboles d’arbres sont mis à jour

  13. Cliquez deux fois sur Done (Terminé) pour retourner à la fenêtre Layer Manager (Gestionnaire de couches).

Ajouter une couche supplémentaire avec un effet de transparence

L’autre couche que vous allez ajouter à votre scène pour lui donner du contexte comprend des modèles 3D des bâtiments du centre de Portland. Une fois les bâtiments ajoutés, vous pourrez observer les arbres avec leur hauteur réelle et leur relation spatiale avec les bâtiments, soit une représentation réaliste de l'environnement urbain de Portland.

  1. Cliquez sur Add layers (Ajouter des couches), puis sur Browse layers (Parcourir les couches).
  2. Cliquez sur My Content (Mon contenu) et choisissez ArcGIS Online. Recherchez Portland Buildings owner:Esri_Tutorials.
  3. Sur la fiche de la couche Portland Buildings (Bâtiments de Portland) appartenant à Esri Tutorials (Didacticiels Esri), cliquez sur le bouton Add (Ajouter).
  4. Explorez la scène. Effectuez un zoom arrière pour que davantage d’arbres et de bâtiments soient visibles.

    Bâtiments ajoutés à la scène

    Avec les bâtiments ajoutés, vous remarquerez peut-être qu'il est plus difficile de voir les arbres parmi les bâtiments. Vous allez définir un effet de transparence sur les bâtiments pour que les arbres soient plus visibles et que votre public puisse les identifier plus facilement.

  5. Dans la fenêtre Browse layers (Rechercher des couches), cliquez sur Done (Terminé).
  6. Dans la fenêtre Layer Manager (Gestionnaire de couches), en regard de la couche Portland Buildings (Bâtiments de Portland), cliquez sur le bouton des options de couche, puis sur Layer properties (Propriétés de la couche).
    Propriétés des couches
  7. Définissez Transparency (Transparence) sur 50 % pour pouvoir voir les arbres.

    Transparence de la couche Portland Buildings définie sur 50 %

    À présent, les arbres sont visibles à travers les bâtiments.

    Scène mise à jour avec des bâtiments transparents

  8. Cliquez sur Done (Terminé) pour retourner à la fenêtre Layer Manager (Gestionnaire de couches).

Capturer une diapositive

Lors du partage du plan avec la municipalité, vous souhaitez exposer vos idées de telle manière que les membres du conseil puissent rapidement connaître et saisir les concepts clés requis pour prendre des décisions éclairées. Utilisez des diapositives de scène pour cadrer votre présentation et guider intuitivement le public à travers les points d'intérêt de votre scène. Comparables aux géosignets, les diapositives vous permettent d'accéder rapidement aux points importants de votre scène, indiquant par exemple les endroits où les arbres sont en nombre suffisant et ceux où d'autres arbres doivent être plantés.

  1. Zoomez, déplacez la carte et faites pivoter l’appareil photo pour afficher le point de vue et l’étendue à capturer. Recherchez une zone comportant de nombreux arbres le long d’un trottoir.
  2. Dans la barre d’outils, cliquez sur Slide Manager (Gestionnaire de diapositives).

    Bouton Slide Manager (Gestionnaire de diapositives)

  3. Dans la fenêtre Slide Manager (Gestionnaire de diapositives), cliquez sur Capture slide (Capturer la diapositive).

    Capture slide (Capturer la diapositive) dans la fenêtre Slide Manager (Gestionnaire de diapositives)

    La diapositive est ajoutée au volet Diapositives avec une miniature et un nom par défaut. Elle apparaît également sous la scène lorsque vous pointez sur la scène.

    Remarque :

    Si vous n’êtes pas satisfait de l’aspect de la diapositive, vous pouvez cliquer sur le bouton Remove slide (Supprimer une diapositive) pour la supprimer. Vous pouvez également naviguer vers une nouvelle étendue, cliquer sur le bouton d’options et sélectionner Update Slide (Mettre à jour une diapositive) pour modifier la diapositive.

  4. Cliquez sur Slide 1 (Diapositive 1) et renommez-la Trottoir de l'arbre. Appuyez sur la touche Entrée.
  5. Zoomez pour rechercher une zone piétonne le long des quais où il serait bénéfique de planter des arbres supplémentaires pour apporter de l'ombre aux passants.
  6. Cliquez sur Capture Slide (Capturer la diapositive) pour ajouter une deuxième diapositive.
  7. Renommez la diapositive Waterfront.

    Fenêtre Slide Manager (Gestionnaire de diapositives) avec deux diapositives renommées

Enregistrer la scène

Vous pouvez à présent enregistrer la scène pour la partager avec vos collaborateurs ou avec les membres du conseil municipal. Ultérieurement, vous pourriez aussi intégrer cette scène sur le site Web de votre service et créer une application Web 3D ou un récit ArcGIS StoryMaps à destination du public.

  1. Avant d'enregistrer la scène, ajustez-la sur le point de vue souhaité pour la miniature de la scène.
  2. Dans la barre d’outils, cliquez sur Save (Enregistrer).

    Bouton Enregistrer

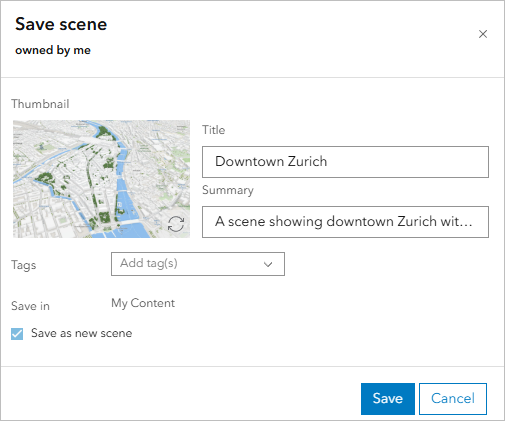

    La fenêtre Save Scene (Enregistrer la scène) s’ouvre et le paramètre Thumbnail (Miniature) est défini sur l’étendue actuelle de la scène. Vous pouvez capturer un point de vue différent pour la miniature en fermant la fenêtre Save scene (Enregistrer la scène), en changeant le niveau de zoom sur la scène, puis en cliquant à nouveau sur Save (Enregistrer).

    Exemple de miniature dans la fenêtre Save Scene (Enregistrer la scène)

  3. Dans la fenêtre Save scene (Enregistrer la scène), entrez un titre, un résumé et des balises, puis cliquez sur Save (Enregistrer).

    Votre scène est enregistrée et prête à être partagée avec d’autres.

Étapes suivantes

Grâce à Scene Viewer, en moins de 20 minutes, vous avez ajouté des données d’arbres 2D avec des attributs d’emplacement et de hauteur, ajouté quelques options de couche et créé une visualisation 3D impressionnante des plantations urbaines d’arbres de la ville de Portland, dans l’Oregon. Votre public peut s’appuyer sur cette scène pour prendre des décisions éclairées concernant les problèmes de gestion des arbres en zone urbaine, par exemple afin d’identifier les endroits où les arbres sont en nombre suffisant et ceux où d’autres arbres doivent être plantés.

Comme mentionné dans la section précédente, vous pouvez créer une application qui contient votre scène et offre les outils dont les utilisateurs de cette application ont besoin pour explorer la scène.

Vous trouverez d’autres didacticiels dans la bibliothèque des didacticiels.

Vous pouvez également explorer ArcGIS Online par vous-même et découvrir les opportunités qui s’offrent à vous. Voici quelques idées ci-dessous. Certaines nécessitent un compte d'organisation avec des privilèges administratifs ou vous autorisant à les publier, auquel cas vous devrez utiliser des crédits.
