Garantizar la calidad de las subestaciones
Ha recibido varias solicitudes de corrección de varios departamentos de su empresa de servicios públicos quejándose de que una de las subestaciones tiene asociaciones de datos incorrectas. Algunos usuarios informaron de que aparecen entidades en la subestación que no deberían estar allí y, en otros casos, los usuarios informaron de entidades que deberían estar en la subestación y no están. Esta estación que analizará contiene más de 50 entidades y muchos circuitos diferentes. Revisar manualmente los atributos y relaciones de cada entidad llevaría tiempo y sería fácil pasar algo por alto. Para facilitar el proceso de QA/QC de la red eléctrica, creará y utilizará un diagrama de red para explorar la subestación e identificar los errores de datos. Una vez que descubra los errores, utilizará herramientas de ArcGIS Pro para actualizarlos y corregirlos.
Generar un diagrama de red
Descargará un paquete de proyecto de ArcGIS Pro, creará un diagrama de red y organizará los mapas para que sea más fácil visualizar el diagrama y la red simultáneamente.
- Descargue el paquete del proyecto UseDiagramsForElectricNetworkQAQC.
Se descarga un archivo llamado UseDiagramsForElectricNetworkQAQC.ppkx en su equipo.
- Localice el archivo descargado en su equipo y haga doble clic en él para abrirlo en ArcGIS Pro.
- Inicie sesión en su cuenta de la organización de ArcGIS.
Nota:
Si no tiene una cuenta de organización, consulte las opciones de acceso a software.
- En la cinta, haga clic en la pestaña Mapa. En el grupo Navegar, haga clic en Marcadores y elija Diehl Rd Substation.
El mapa se acerca a un área cercana a la subestación Diehl Rd, representada con un polígono amarillo.
- En la pestaña Mapa, en el grupo Selección, haga clic en la herramienta Seleccionar.
- En el mapa, haga clic en la entidad de polígono de la subestación Diehl Rd para seleccionarla.
La entidad está seleccionada y resaltada en azul.
Utilizará la subestación seleccionada para generar un diagrama de red usando una plantilla llamada ExpandContainers. La plantilla de diagrama ExpandContainers se expande y muestra contenedores automáticamente para mostrar asociaciones de conectividad para todas las entidades en el diagrama de red, lo que le permite ver todas las entidades en su diagrama y verificar visualmente sus relaciones.
- En la cinta, haga clic en la pestaña Red de servicios. En el grupo Diagrama, para Nuevo, haga clic en la flecha desplegable y elija ExpandContainers.
Se abre una nueva vista de mapa de diagrama y muestra el diagrama de red.

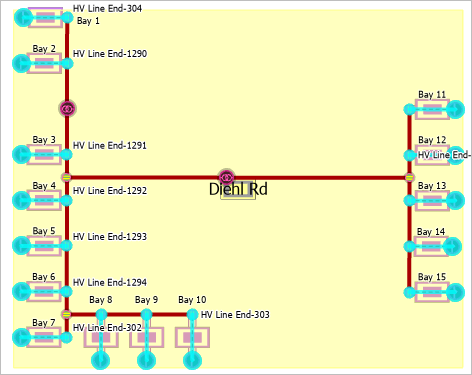

El diagrama muestra la subestación Diehl Rd con todo su contenido relacionado en su interior. En un diagrama, un polígono contenedor siempre se muestra como un polígono rectangular que rodea su contenido, independientemente de su verdadera geometría en el SIG. Las líneas discontinuas marrones entre cruces representan asociaciones de conectividad (cuando están presentes) entre dos cruces de red.
A continuación, organizará el mapa del Diagrama y el mapa del Editor de red eléctrica uno al lado del otro para que sea más fácil interactuar con ellos.
- Haga clic derecho en la pestaña de mapa del Diagrama y haga clic en Nuevo grupo de pestañas horizontales.
Los mapas se muestran horizontalmente, uno encima del otro.
- Si es necesario, haga clic en la pestaña Diagrama para convertirla en la pestaña activa.
ArcGIS Pro distingue el contexto, lo que significa que cuando se hace clic en diferentes elementos, las opciones de la cinta cambian.
- En la cinta, haga clic en la pestaña Diagrama de red. En el grupo Navegar, haga clic en el botón Extensión completa.
El diagrama se aleja para mostrar su extensión completa.
- Haga clic en la pestaña de mapa del Editor de redes eléctricas para activar el mapa.
- En la esquina inferior derecha del mapa, haga clic en Entidades seleccionadas: 1 para ampliar la entidad seleccionada.
Ahora ambos mapas están ampliados y centrados.
A continuación, comprobará algunas configuraciones del diagrama de red.
- Haga clic en la pestaña de mapa de Diagrama.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en el botón Opciones de diagrama de red.
Aparece la ventana Opciones de red.
- En la sección Propagación, asegúrese de que la opción Acercar a las entidades seleccionadas resultantes esté activada.
- Haga clic en Aceptar.
Ha creado un diagrama a partir de una subestación seleccionada. Ahora está listo para realizar un flujo de trabajo QAQC utilizando este diagrama de muestra.
Identificar contenido inesperado en la subestación
Ahora que ha creado un diagrama de red para una subestación, puede empezar a investigar los problemas planteados por otros departamentos. El primer problema proviene del usuario que informó que aparecieron equipos adicionales en la subestación que no deberían estar allí.
Al mirar el diagrama, se puede ver que hay una serie de cruces en la subestación que no están conectados a nada más. Investigará estas entidades para determinar si son las que reportó el usuario.
Preste atención a los seis cruces de alto voltaje ubicados en la parte superior de la subestación en el diagrama. Estos cruces parecen estar aislados del resto del contenido de la subestación. Ubicará estos cruces en el mapa de la red para verificar su ubicación.
- En el mapa de Diagrama, use la herramienta Seleccionar y dibuje un rectángulo alrededor de los seis cruces de la parte superior del mapa.
Se seleccionan todas las entidades que tocan el cuadro de selección, incluido el polígono de la subestación. No desea selecionar esta función, por lo que la eliminará de la selección.
- Pulse la tecla Ctrl y haga clic en el polígono de la subestación para cancelar la selección.
Los cruces con identificadores de activos 26, 27, 105, 106, 107 y 108 se seleccionan en el diagrama de red.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en la herramienta Aplicar a mapas.
Los seis cruces de red quedan seleccionados en el mapa de Editor de redes eléctricas. El mapa se acerca automáticamente a la selección resultante de entidades de red.
Estas seis entidades están claramente ubicadas fuera de la subestación Diehl Rd en el mapa de la red. Parece que estas son las entidades destacadas por su colega, ya que existen asociaciones de contención inesperadas establecidas para estos cruces. Vas a arreglar eso.
- Haga clic en la pestaña de mapa de Editor de redes eléctricas para convertirlo en el mapa activo.
- En la pestaña Red de servicios, en el grupo Asociaciones, haga clic en Modificar.
Aparece el panel Modificar asociaciones.
- Haga clic en el botón Cargar selección.
El panel se actualiza automáticamente según la selección.
- Para Elementos activos, haga clic en la flecha desplegable y verifique que las entidades cargadas coincidan con las del diagrama.
- Haga clic en el área gris del panel Modificar asociaciones para cerrar la lista.
- Haga clic en Contención y expanda la sección Contenido en.
Existe una asociación de contención entre el primer cruce del extremo de la línea de alto voltaje de la lista y la entidad de límite de la subestación. Si cambia la opción Elemento activo para activar cualquier otro de los cinco cruces de la lista, podrá ver una asociación de contención similar con la misma subestación para cada uno. Estas asociaciones de contención inesperadas explican por qué estas uniones se muestran dentro de la subestación en el diagrama. Eliminará estas asociaciones de contención no válidas.
- En la lista Elementos activos, compruebe que el elemento 107 esté seleccionado.
- En la sección Contenido en, seleccione la asociación de contención.
- En la columna Eliminar, haga clic en el botón Eliminar.
Aparece texto tachado en la asociación de contención seleccionada y la fila tiene una barra verde al lado, lo que indica que se realizó una edición.
- En la parte inferior del panel Modificar asociaciones, haga clic en Aplicar.
La asociación de contención se elimina de la sección Contenido en. Ahora, la entidad seleccionada no muestra asociaciones de contención.
Aparece un polígono púrpura discontinuo en la parte inferior de su mapa de red.
Este polígono representa una entidad de área sin validar e indica que se ha producido un cambio en la red y que aún no se refleja en la topología de la red.
- En el panel Modificar asociaciones, en la lista Elemento activo, seleccione el siguiente cruce de Extremo de la línea de alto voltaje (108).
- En la sección Contenido en, seleccione su Línea contenedora de límite de estructura relacionada y elimínela.
- Haga clic en Aplicar.
- Siguiendo los mismos pasos que realizó para eliminar las dos asociaciones anteriores, elimine las asociaciones restantes para las entidades (105, 106, 26 y 27) en la lista Elemento activo:
- En la lista Elemento activo, elija la siguiente entidad de cruce.
- En la sección Contenido en, seleccione la asociación y elimínela.
- Haga clic en Aplicar.
Ha eliminado todas las asociaciones de mala contención de la red. El uso del diagrama de red facilitó mucho el proceso de localización de entidades erróneas.
Actualizar la topología de red
Ahora que ha terminado de corregir los datos de esta subestación, debe validar sus ediciones en la topología de red. Ampliará la extensión de las entidades sin validar y validará la topología de red para limpiar esta área y actualizar las ediciones que realizó.
- Haga clic en la pestaña de mapa de Diagrama para activarla.
- En la cinta, en la pestaña Diagrama de red, en el grupo Administrar, haga clic en Coherencia.
Se evalúa la coherencia del diagrama y aparece una advertencia de incoherencia en el panel Contenido junto a la capa del diagrama.
Cuando el diagrama no sea coherente con el espacio de edición de la red o con el espacio de topología de la red, aparecerá la advertencia de incoherencia. En el mapa, las líneas discontinuas o áreas sin validar se refieren a partes de la red que han sido editadas, pero no validadas. La red tiene áreas sin validar porque usted realizó modificaciones en la red y aún no las ha validado. Seguidamente, validará las ediciones.
- Convierta el mapa Editor de red eléctrica en el mapa activo.
- En el panel Contenido, expanda la capa Red de servicios de red.
- Haga clic con el botón derecho en la subcapa Áreas sin validar, apunte a Selección y elija Seleccionar todo.
- Haga clic derecho en Áreas sin validar una vez más, apunte a Selección y elija Acercar a selección.
El mapa se aleja para mostrar todas las áreas sin validar.
- En la pestaña Red de servicios, en el grupo Topología de red, haga clic en el botón Validar para validar la extensión actual.
Las áreas sin validar se limpian y desaparecen del mapa.
Las ediciones que realizó ahora se reflejan en la topología de red.
- En la cinta, haga clic en la pestaña Editar. En el grupo Administrar ediciones, haga clic en Guardar.
- Si es necesario, en el cuadro de diálogo Guardar ediciones, haga clic en Sí.
- Active el mapa de Diagrama.
- En la pestaña Diagrama de red, en el grupo Administrar, haga clic en el botón Coherencia.
El icono de advertencia de incoherencia al lado de la capa de diagrama ahora es amarillo. El icono amarillo significa que la topología de red cambió para las entidades en el diagrama abierto. Ahora el diagrama es incoherente con el espacio de topología de red. Actualizará el diagrama para reflejar estos cambios.
- En el mapa de Diagrama, haga clic en el botón Anular selección de todas las entidades seleccionadas actualmente.
- En la pestaña Diagrama de red, en el grupo Modificar, haga clic en el botón Actualizar.
El diagrama se actualiza.
Cuando se completa la actualización, el icono de incoherencia en el panel Contenido junto a la capa de diagrama desaparece. Los seis cruces tampoco están presentes en el diagrama. Debido a que los seis cruces ya no están configurados como contenido de la subestación Diehl Rd, ya no se recuperan durante la actualización del diagrama. El rectángulo contenedor del diagrama se vuelve a dibujar alrededor del contenido restante.
Utilizando un diagrama de red, ha solucionado con éxito las malas asociaciones de contención que existían para la subestación Diehl Rd. Esto resuelve el problema para el usuario que informó haber visto entidades adicionales dentro de la subestación que no deberían estar allí.
Identificar faltas de conectividad en la subestación
El siguiente problema a investigar es el de un usuario que reporta que solo uno de los dos disyuntores de la línea de transmisión de 115 kv aparece conectado en la subestación. El otro disyuntor aparece conectado a la línea de transmisión, pero no aparece en ninguna subestación.
Localizar este problema implicará utilizar el diagrama de red que creó anteriormente.
- Si es necesario, active el Diagrama.
- En el panel Contenido, expanda el Diagrama temporal y haga clic en la subcapa Interruptor de alto voltaje para seleccionarla.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en Seleccionar por atributos.
Aparece la ventana Seleccionar por atributos con la subcapa Interruptor de alto voltaje cargada como el parámetro Filas de entrada.
- Para Dónde, haga clic en el menú desplegable y elija Tipo de activo, mantenga es igual a y, en el último menú desplegable, elija 181 – Disyuntor de CA.
Agregará una segunda cláusula para identificar el nombre de la subred.
- Haga clic en Agregar cláusula.
- En la segunda cláusula, haga clic en el primer menú desplegable y elija Nombre de subred.
- Mantenga Es igual a, haga clic en el menú desplegable final y elija Femmi National Lab 115 kV.
Esta consulta seleccionará todas las entidades que cumplan ambas cláusulas. Lo que significa que la opción Tipo de activo debe ser 181 – Disyuntor de CA y la opción Nombre de subred debe ser Femmi National Lab 115 kV para que se seleccione una entidad.
- Haga clic en Aceptar.
La consulta da como resultado dos disyuntores seleccionados en la Bahía 1 y la Bahía 2 de la subestación Diehl Rd.
- En el mapa de Diagrama, amplíe los disyuntores seleccionados.
En la Bahía 1, no hay ningún eje de diagrama (una línea roja discontinua) que conecte el disyuntor del interruptor de alto voltaje a la barra colectora del extremo de la línea de alto voltaje en la subestación. Esto indica que no hay conectividad entre las dos entidades de la red.
- Borre la selección en el mapa de Diagrama.
- En la cinta, haga clic en la herramienta Seleccionar y seleccione el disyuntor del interruptor de alto voltaje desconectado. Pulse la tecla Mayús y haga clic en la barra colectora del extremo de la línea de alto voltaje a la que desea conectarlo.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en la herramienta Aplicar a mapas.
Se hizo zoom a las entidades de red representadas en el diagrama y estas se seleccionaron en el mapa.
- Convierta el mapa Editor de red eléctrica en el mapa activo.
- En la cinta, haga clic en la pestaña Red de servicios. En el grupo Asociaciones, haga clic en Modificar.
- En el panel Modificar asociaciones, haga clic en Carga seleccionada.
El panel se rellena automáticamente según la selección.
- Para Elemento activo, haga clic en la flecha desplegable para ver los elementos cargados.
Las dos entidades de red seleccionadas en el mapa aparecen en la lista.
- Para Elemento activo, mantenga seleccionado el dispositivo Dispositivo eléctrico: Interruptor de alto voltaje – Disyuntor de CA: 336.
- Haga clic en la pestaña Conectividad (0). Expanda la sección Cruce - Cruce (0) y haga clic en Agregar selección.
El cruce seleccionado aparece en la lista.
- Haga clic en Aplicar.
Aunque es posible que no sean completamente visibles, aparecen áreas sin validar alrededor de los dos cruces seleccionados. A continuación, validará la topología de red para incluir las asociaciones de conectividad que acaba de agregar.
- En a cinta, en la pestaña Red de servicios, en la sección Topología de red, haga clic en Validar.
- En la cinta, haga clic en la pestaña Editar. En la sección Administrar ediciones, haga clic en Guardar y luego en Sí para confirmar el guardado de todas las ediciones.
- Active el mapa de Diagrama.
- En la cinta, en la pestaña Diagramas de red, en el grupo Administrar, haga clic en Coherencia.
En el panel Contenido, hay un icono naranja de advertencia de incoherencia al lado de la capa de diagrama, lo que significa que la topología de red cambió para las entidades en el diagrama abierto. A continuación, actualizará el diagrama para reflejar estos cambios.
- En la cinta, en el grupo Modificar, haga clic en Actualizar.
La asociación de conectividad entre los dos cruces ahora se muestra en el diagrama. El usuario que informó de la falta de conectividad en la subestación ahora debería ver el disyuntor en la bahía 1 conectado al resto de la subestación.
Identificar contenido faltante en la subestación
Ahora que ha solucionado la falta de conectividad en la subestación, se centrará en otro problema que planteó un usuario sobre algún contenido faltante en la subestación. El usuario dijo que las bahías de la subestación y el equipo contenido en ellas no aparecen en la subestación en el sistema de administración de activos.
- En la pestaña Diagrama de red, en el grupo Navegar, haga clic en Extensión completa.
- En los mapas de Diagrama y Editor de red eléctrica, borre las entidades seleccionadas.
Al observar el diagrama, puede ver que las bahías de la subestación no están completamente dentro del polígono de la subestación. El polígono del diagrama de red es un indicador visual de lo que contiene la subestación, por lo que confirma que aunque los datos están en el SIG, no están contenidos adecuadamente dentro de la subestación. Primero, confirmará qué entidades contiene la subestación.
- Seleccione el polígono de la subestación.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en el botón Seleccionar contenido relacionado.
Se seleccionan todas las entidades contenidas en la subestación.
La barra colectora, las tomas de barra colectora y los transformadores de potencia se seleccionan porque están contenidos dentro de la subestación. Las bahías de la subestación no se seleccionan porque no están contenidas dentro de la subestación. Para corregir esto, agregará las bahías de la subestación como contenido a la subestación.
- En la pestaña Diagrama de red, haga clic en Aplicar a mapa.
- Active el mapa de Editor de redes eléctricas y aleje el zoom para poder ver la subestación Diehl Rd, o al menos una parte de ella.
- En la pestaña Red de servicios, haga clic en Modificar. En el panel Modificar asociaciones, haga clic en el botón Agregar entidades y, en el mapa, haga clic en la subestación para seleccionarla y agregarla.
- Haga clic en la pestaña Contención y expanda la sección Contiene para ver todo lo que contiene la subestación.
- Active el mapa de Diagrama y borre su selección.
- En el panel Contenido, desplácese hacia abajo hasta que vea la subcapa Límite de estructura y expándala.
- Haga clic con el botón derecho en la subcapa Límite de bahía eléctrica, apunte a Selección y elija Seleccionar todo.
Las 15 bahías representadas en el diagrama activo quedan seleccionadas en el mapa del diagrama.
- En la pestaña Diagrama de red, haga clic en Aplicar a mapas.
Las 15 bahías quedan seleccionadas en el mapa del Editor de redes eléctricas.
- Active el mapa Editor de red eléctrica.
- En el panel Modificar asociaciones, en la sección Contiene, haga clic en Agregar selección.
Se añaden las 15 bahías a la lista.
- Haga clic en Aplicar.
Las áreas sin validar aparecen en el mapa.
- En el panel Contenido, haga clic con el botón derecho en la capa Áreas sin validar, seleccione Selección y elija Seleccionar todo. Haga zoom a la selección.
- En la pestaña Red de servicios, en el grupo Topología de red, haga clic en Validar.
- En la pestaña Editar, guarde las ediciones y haga clic en Sí para confirmar.
- Active el mapa de Diagrama y borre su selección.
- En la cinta, haga clic en la pestaña Diagrama de red. En el grupo Administrar, haga clic en Coherencia.
En el panel Contenido, hay un icono amarillo de advertencia de incoherencia al lado de la capa de diagrama. Esta advertencia indica que la topología de red cambió para las entidades en el diagrama abierto. Debe actualizar el diagrama para reflejar estos cambios.
- En el grupo Modificar, haga clic en Actualizar.
Las bahías de la subestación y todos sus equipos ahora aparecen dentro del polígono de la subestación, lo que indica que ahora están contenidos dentro de la subestación. Confirmará esto del mismo modo en que descubrió que las bahías no estaban contenidas en la subestación.
- En el mapa de Diagrama, seleccione la subestación. En la pestaña Diagrama de red, en el grupo Selección, haga clic en Mostrar contenido relacionado.
Se seleccionan las entidades relacionadas; sin embargo, no se seleccionan los equipos de las bahías porque no están relacionados directamente con la subestación.
- Vuelva a hacer clic en el botón Seleccionar contenido relacionado para seleccionar el contenido de las bahías.
Se selecciona cualquier interruptor\CB y cruce de fin de línea en cada bahía con la asociación de conectividad que los relaciona.
- Cierre el mapa de Diagrama, borre la selección en el mapa de Editor de red eléctrica y guarde el proyecto.
La jerarquía de contención entre la subestación Diehl Rd y estas 15 bahías ahora está configurada correctamente. Todas las asociaciones faltantes o no válidas que existían para la subestación Diehl Rd y sus equipos relacionados ahora están reparadas y validadas.
Ha creado diagramas de red y los ha utilizado para visualizar y localizar problemas de contención no válidos dentro de una subestación. Una vez que encontró las entidades no válidas, modificó las asociaciones, validó la topología y actualizó los diagramas para que los datos representen el mundo real con mayor precisión. Los flujos de trabajo que realizó son solo algunos de los muchos flujos de trabajo posibles que puede utilizar para realizar el control de calidad y garantizar la conectividad de la red y las asociaciones adecuadas entre entidades.
Garantizar la calidad de los equipos de distribución
En el módulo anterior, utilizó una plantilla de diagrama predeterminada para evaluar una subestación. Las plantillas predeterminadas funcionan bien en la mayoría de situaciones, pero si aplica con frecuencia ciertos diseños o reglas a los diagramas, puede resultar beneficioso utilizar una plantilla personalizada. En este módulo, aprenderá a ajustar el diseño y las reglas de un diagrama y a crear una plantilla de diagrama personalizada para ayudar a resaltar las asociaciones de red faltantes.
Aplicar un diseño a un diagrama abierto de forma manual
Anteriormente, utilizó el diseño de la plantilla de diagrama predeterminada para evaluar datos. En esta sección, aprenderá cómo el uso de diferentes diseños de diagrama puede mejorar su comprensión de las relaciones entre las entidades de red.
- Cierre el mapa Editor de red eléctrica.
- En el panel Catálogo, expanda la carpeta Mapas y haga doble clic en QAQC (capas estándar).
Aparece un mapa que muestra las entidades de la red.
- Vaya al marcador Nuevas farolas n.º 1.
El mapa se acerca a un aparcamiento donde se han instalado muchas farolas nuevas.
- Utilice la herramienta Seleccionar para dibujar un rectángulo que abarque todas las farolas del aparcamiento.
Esta selección da como resultado 31 luces de bajo voltaje, 31 postes de bajo voltaje y 31 líneas de bajo voltaje seleccionadas en el mapa, o un total de 93 entidades seleccionadas. Si tiene una cantidad diferente de entidades seleccionadas, vuelva a realizar la selección.
- En la cinta, haga clic en la pestaña Red de servicios. En el grupo Diagrama, para Nuevo, haga clic en la flecha hacia abajo y elija Plantilla QaQc personalizada.
Aparece una vista de mapa de diagrama y muestra el diagrama de red recién generado.
Este diagrama se parece a lo que está seleccionado actualmente en el mapa de red porque la plantilla aún no contiene ningún comportamiento especial. En este diagrama, los postes y las luces están colocados en su posición geográfica, uno al lado del otro. Esto dificulta ver el poste al que se debe conectar cada luz y hace imposible ver si hay una conexión entre el poste y la luz.
- En la pestaña Diagrama de red, en el grupo Diseño, para Diseños de diagrama, haga clic en la flecha hacia abajo y elija Dirigido por fuerza.
El diagrama ajusta la posición de todas las entidades, lo que facilita ver las entidades que están apiladas una encima de la otra, así como también hace que sea más fácil ver cuándo las entidades no están conectadas o adjuntas entre sí.
Ha aplicado un diseño de diagrama a un diagrama abierto. Si desea aplicar este diseño cada vez que cree un diagrama para su red de distribución, debe ajustar la plantilla del diagrama para ese nivel de su red. Aprenderá a hacer esto en la siguiente sección de este tutorial.
Crear una plantilla de diagrama personalizada
Este proyecto contiene el modelo de geoprocesamiento utilizado para crear la plantilla de diagrama actual para su red de distribución. Puede utilizar ModelBuilder para modificar esta plantilla para incluir cualquier diseño o regla adicional que desee.
- En el panel Catálogo, expanda Cajas de herramientas y expanda la caja de herramientas UseDiagramsForElectricNetworkQAQC.
En la caja de herramientas, hay un modelo llamado Actualizar plantilla de diagrama QaQc.
- Haga clic con el botón derecho en el modelo Actualizar plantilla de diagrama QaQc y elija Editar para abrir el modelo en modo de edición.
Revise la secuencia de herramientas de configuración de diagramas de red utilizadas para configurar esta plantilla de diagrama. Al igual que con cualquier modelo de geoprocesamiento de plantilla de diagrama, la secuencia de operaciones empieza con la herramienta Modificar plantilla de diagrama.
- Haga doble clic en la herramienta Modificar plantilla de diagrama (cuadro amarillo) para cargar la herramienta de geoprocesamiento y expandir la sección Definiciones generales de plantilla.
Los parámetros de la herramienta muestran que esta plantilla crea diagramas con las siguientes características:
- No hay vértices inicializados a lo largo de los ejes del diagrama (la casilla Mantener vértices iniciales en los ejes no está activada).
- Los usuarios no pueden almacenar ningún diagrama basado en esta plantilla (la casilla Habilitar almacenamiento de diagramas no está activada).
- Los usuarios pueden utilizar las operaciones de Extender diagrama en diagramas basados en esta plantilla (la casilla Habilitar para extender diagrama está activada).
- Cierre la herramienta Modificar plantilla de diagrama.
- Haga doble clic en el siguiente cuadro amarillo, Agregar regla de expansión de contenedor.
La herramienta se abre con su configuración predeterminada. La regla del diagrama está configurada para expandir cualquier entidad de contenedor en los diagramas generados, tanto si representa un cruce como un eje en la red.
- Cierre la herramienta.
- Abra la herramienta Regla Agregar asociaciones de conectividad.
No hay ajustes para configurar para esta regla; esta crea un eje de diagrama entre cualquier cruce representado en el diagrama que esté conectado con otros a través de una asociación de conectividad.
- Cierre la herramienta.
- Abra la herramienta Regla Agregar adjuntos estructurales.
Como ocurre con la regla anterior; esta regla se utiliza para crear sistemáticamente un eje de diagrama entre el equipo de red y los cruces de estructura cuando existe un vínculo estructural entre ellos.
- Cierre la herramienta.
- En la esquina superior derecha del modelo, haga clic en Mostrar barra de herramientas.
- En la barra de herramientas, en el grupo Ejecutar, haga clic en el botón Validar.
Al validar un modelo, los elementos del modelo se volverán grises si hay algún problema. De lo contrario, los elementos del modelo permanecen coloreados, lo que indica que el modelo está listo para ejecutarse.
- En la barra de herramientas del modelo, en la sección Insertar, para Herramientas, haga clic en la flecha hacia abajo. En el cuadro de búsqueda, escriba agregar fuerza y haga doble clic en la herramienta Agregar diseño dirigido por fuerza para agregarla al modelo.
La herramienta y dos elementos de salida aparecen en el modelo. Moverá los elementos para que sean el siguiente proceso del modelo.
Nota:
No utilice la herramienta de geoprocesamiento Aplicar diseño dirigido por fuerza al modificar una plantilla de diagrama. Las herramientas Aplicar diseño modifican el diseño del diagrama existente, mientras que las herramientas Agregar diseño agregan diseños a las plantillas de diagrama.
- Verifique que los tres elementos del modelo para la herramienta Agregar diseño dirigido por fuerza estén seleccionados (se ven manipuladores alrededor de ellos) y muévalos a la derecha de la herramienta Agregar regla de adjunto estructural.
Desea agregar este diseño al final de nuestro modelo, por lo que conectará los elementos Red de salida y Plantilla de diagrama de salida desde Agregar regla de adjuntos estructurales a la herramienta Agregar diseño de diagrama de fuerza.
- Haga clic en el lienzo del modelo para borrar los elementos seleccionados.
- Arrastre una línea de conector desde el elemento Red de salida (3) a la herramienta Agregar diseño dirigido por fuerza. Suelte el botón del ratón y elija Red de entrada.
- Repita este proceso para la variable Plantilla de diagrama de salida (3) y elija Plantilla de diagrama de entrada.
La herramienta Agregar diseño dirigido por fuerza y sus elementos están coloreados, lo que indica que están listos para ejecutarse.
- Haga doble clic en Agregar diseño dirigido por fuerza para abrirlo.
- En la barra de herramientas, en el grupo Ejecutar, haga clic en el botón Validar.
Todos los elementos del modelo permanecen coloreados para que ahora pueda ejecutar el modelo.
- En la barra de herramientas del modelo, haga clic en el botón Ejecutar.
- Una vez que el modelo esté completo, puede cerrar la ventana de mensaje.
- Cierre el modelo Actualizar plantilla de diagrama QaQc y haga clic en Sí para guardar el modelo.
Ahora que ha actualizado las plantillas de diagrama personalizado para utilizar el diseño dirigido por fuerza, regenerará su diagrama para confirmar que funciona correctamente.
- Cierre el mapa de Diagrama que creó anteriormente en esta sección.
El mapa QAQC (capas estándar) ahora está activo y sigue teniendo las mismas entidades seleccionadas.
- En la cinta, haga clic en la pestaña Red de servicios. En el grupo Diagrama, para Nuevo, haga clic en la flecha hacia abajo y elija Plantilla QaQc personalizada.
Ahora, el diagrama se genera según la plantilla Agregar diseño dirigido por fuerza que configuró en el modelo.
Ha modificado una plantilla de diagrama utilizando un modelo y ha aplicado la plantilla a su red.
Encontrar un poste sin farola
Ahora que ha generado un diagrama de red que muestra cómo se relacionan entre sí todas las farolas y postes de esta área, es mucho más fácil ver dónde están los problemas. En esta sección, utilizará este nuevo diagrama de red para identificar y corregir los problemas con los datos. Específicamente, se asegurará de que todos los postes de alumbrado público de bajo voltaje tengan una farola adjunta.
- Active el mapa de Diagrama.
- En el diagrama, seleccione el poste de baja tensión que no está conectado a ninguna otra entidad.
- Haga clic derecho en la pestaña de mapa del Diagrama y haga clic en Nuevo grupo de pestañas verticales.
El mapa de Diagrama y el mapa de red QAQC (capas estándar) se muestran uno al lado del otro.
- Aplique el zoom a la extensión completa del diagrama.
- En la pestaña Diagrama de red, en el grupo Selección, haga clic en Aplicar a mapas para seleccionar este poste en el mapa QAQC (capas estándar).
- Active el mapa QAQC (capas estándar).
- En el mapa, amplíe el zoom hasta el poste seleccionado.
El poste seleccionado se centra en el mapa de red con una entidad de iluminación de bajo voltaje al lado. Dado que el diagrama de red no muestra una línea de conexión conectada a este poste, sabe que la farola no está actualmente conectada a este poste. A continuación, modificará la asociación para solucionar el problema.
- En la pestaña Red de servicios, en el grupo Asociaciones, haga clic en Modificar.
Aparece el panel Modificar asociaciones.
- Haga clic en Carga seleccionada.
El Cruce de estructura: poste eléctrico de bajo voltaje actualmente seleccionado en el mapa de la red se muestra como Elemento activo.
- En Elemento activo, haga clic en Adjunto y expanda la sección Adjuntos.
- Haga clic en la herramienta de selección que se encuentra junto al botón Agregar selección.
- En el mapa QAQC(capas estándar), acérquese al poste seleccionado para poder ver la farola junto a él.
- Haga clic en la farola a la derecha del poste seleccionado.
En el panel Modificar asociaciones, el elemento Dispositivo eléctrico: iluminación de bajo voltaje aparece en la sección Adjuntos.
- En el panel Modificar asociaciones, haga clic en Aplicar.
Aparecen áreas sin validar alrededor del poste y la luz.
- En la pestaña Red de servicios, en el grupo Topología de red, haga clic en Validar. Guarde sus cambios.
- Active el mapa de Diagrama.
- En la pestaña Diagrama de red, en el grupo Modificar, haga clic en Actualizar.
El adjunto estructural que acaba de agregar entre el poste y la luz de bajo voltaje ahora se muestra en el diagrama activo.
- Cierre el diagrama y en el mapa QAQC (capas estándar), borre la selección.
Utilizó un modelo para crear una plantilla de diagrama personalizada y resolvió un problema de conectividad en la red. A continuación, continuará con el proceso de QA/QC en la red.
Buscar farolas sin poste asociado
Ahora que está familiarizado con la plantilla de diagrama de diseño dirigido por fuerza, aprenderá a resolver el mismo problema utilizando la herramienta Extender diagrama. Esta herramienta no está habilitada en la plantilla de diagrama utilizada en el primer módulo, por lo que deberá utilizar una plantilla de diagrama personalizada o modificar las propiedades de la plantilla predeterminada para habilitar la herramienta.
La extensión de las funciones de diagrama le permite extender el contenido de los diagramas temporales en un nivel de elemento de red, mediante conectividad, transitabilidad, contención o adjunto. Esta funcionalidad resulta particularmente útil durante las fases de control y validación de datos de redes. En esta sección, utilizará el comando Extender diagrama por adjunto. Este comando permite agregar al diagrama activo cualquier elemento de red que se espera que esté adjunto a una estructura de red representada en el diagrama.
- Vaya al marcador Nuevas farolas n.º 2.
El mapa se acerca a una porción de la red eléctrica que representa equipos de bajo voltaje.
- En el panel Contenido, haga clic en el botón Lista por selección.
- Haga clic con el botón derecho en la capa Línea eléctrica, apunte a Selección y elija Convertir en la única capa seleccionable.
Hacer que la capa sea la única capa seleccionable garantizará que solo pueda seleccionar líneas eléctricas cuando realice la selección. Cuando genere el diagrama de red, esto garantizará que solo aparecerán en el diagrama las entidades conectadas eléctricamente a la línea.
- Utilice la herramienta de selección para dibujar un rectángulo alrededor de las líneas eléctricas horizontales en el centro del mapa y la línea vertical al sur de ellas para formar una T.
Debería haber ocho líneas eléctricas seleccionadas.
- En el panel Contenido, en la sección Selección, pulse la tecla Ctrl y haga clic en una de las casillas de verificación para que todas las capas vuelvan a ser seleccionables.
- En la cinta, haga clic en la pestaña Red de servicios. En el grupo Diagrama, para Nuevo, haga clic en la flecha hacia abajo y elija Plantilla QAQC personalizada.
Se abre una vista de mapa de diagrama que muestra las líneas eléctricas, junto con los dispositivos y cruces conectados a ellas, a partir de la selección que realizó.
De forma predeterminada, todos los diagramas se abren inicialmente con capas restringidas, lo que significa que solo verá las subcapas necesarias para mostrar las entidades del diagrama que están representadas en el diagrama. Antes de ejecutar operaciones que puedan cambiar el contenido del diagrama, como ampliar o anexar contenido, debe habilitar todas las capas.
- En la pestaña Diagrama de red, en el grupo Administrar, haga clic en Todas las capas.
Cuando habilita todas las capas, se habilitan las operaciones Dinámica, Extender e Incorporar.
- En la cinta, en el grupo Modificar, para Extender, haga clic en la flecha hacia abajo y elija Extender diagrama por adjunto.
La mayoría de los postes del diagrama tienen una farola adjunta, excepto dos.
Esta situación es problemática porque una farola debe estar unida a otra estructura para que la red sea válida. A continuación, arreglará las farolas que no tengan un poste asociado.
Arreglar la farola sin poste
A continuación, modificará la asociación de la farola sin poste para garantizar que la entidad de red sea válida.
- Haga clic con el botón derecho en la pestaña mapa de Diagrama y elija Nuevo grupo de pestañas horizontales y aplique el zoom para ver la extensión completa del diagrama.
- En el diagrama, seleccione la farola oeste sin poste.
- En la cinta, haga clic en Aplicar a mapas para seleccionar la misma entidad en el mapa QAQC (capas estándar).
En el mapa de la red de servicios, la entidad de farola se amplía y se selecciona. A continuación, modificará la asociación para la farola seleccionada.
- Active el mapa QAQC (capas estándar). En la pestaña Red de servicios, en el grupo Asociaciones, haga clic en Modificar.
- En el panel Modificar asociaciones, haga clic en Carga seleccionada.
La entidad de iluminación Dispositivo eléctrico: bajo voltaje seleccionada es el elemento activo.
- Si es necesario, haga clic en la pestaña Adjunto y expanda la sección Adjunto a.
- Haga clic en la herramienta de selección que se encuentra junto al botón Agregar selección.
- En el mapa QAQC (capas estándar), haga zoom a la entidad seleccionada para poder ver tanto la farola como el poste de energía cercano.
- Haga clic en el poste eléctrico de bajo voltaje al lado de la farola seleccionada.
El poste seleccionado aparece en la sección Adjunto a.
- Haga clic en Aplicar.
- En la pestaña Red de servicios, en el grupo Topología de red, haga clic en Validar. Guardar las ediciones
A continuación, verificará si este adjunto está configurado correctamente.
- Active el mapa Diagrama y asegúrese de que el poste desconectado siga seleccionado.
- En la pestaña Diagrama de red, en el grupo Modificar, haga clic en Extender y elija Diagrama de extensión por adjunto.
- Active el mapa de red y, en la pestaña Red de servicios, en el grupo Selección, haga clic en Aplicar a diagramas.
Ahora, la iluminación recién adjunta y el adjunto estructural relacionado, forman parte del diagrama actualizado.
- Cierre la pestaña mapa de Diagrama y borre la selección en el mapa QAQC (capas estándar).
- Guarde el proyecto y salga de ArcGIS Pro.
Ha creado un diseño de diagrama personalizado usando un modelo y luego lo ha aplicado al diagrama predeterminado. Creó un diseño de diagrama personalizado usando un modelo y luego lo aplicó al diagrama predeterminado.
En este tutorial, aprendió cómo puede utilizar diagramas de red para hacer que un proceso de garantía y control de calidad sea más eficiente. Creó y utilizó diagramas de red para localizar entidades erróneas y luego utilizó herramientas de ArcGIS Pro para corregirlas. Una vez que los problemas se solucionan y validan en la red, puede confiar en la integridad de la red y sus datos asociados. También personalizó una plantilla de diagrama utilizando un modelo ModelBuilder para que sea más fácil detectar ciertos tipos de problemas. Utilizó todas estas técnicas para encontrar, solucionar y validar problemas en la red para poder confiar en la integridad de la red y sus datos asociados.
