Mapa de las infraestructuras de ferrocarril
Para conocer el mercado total accesible alrededor de las líneas ferroviarias, primero debe visualizar las líneas en un mapa. Representará cartográficamente los datos de las líneas ferroviarias en ArcGIS Online y creará zonas de influencia alrededor de las líneas para preparar un análisis más detallado en ArcGIS Business Analyst.
Agregar líneas de ferrocarril a un mapa
Primero, creará un mapa en ArcGIS Online que muestre todas las líneas ferroviarias activas de Iowa.
- Inicie sesión en su cuenta de organización de ArcGIS.
Nota:
Si no tiene una cuenta de organización, consulte las opciones de acceso a software.
- En la cinta, haga clic en Mapa.
Se abre Visor de mapas.
- En el panel Capas, haga clic en Agregar.
De forma predeterminada, la búsqueda muestra su contenido.
- Haga clic en Mi contenido y elija ArcGIS Online. En la barra de búsqueda, escriba Rail Line Active.
- En Rail Line Active del Departamento de Transporte de Iowa, haga clic en el botón Agregar.
La capa Rail Line Active se agrega al mapa. El mapa se acerca al estado de Iowa.
Filtrar las líneas de ferrocarril
El mapa muestra actualmente todas las líneas ferroviarias activas en Iowa. Filtraremos la capa para mostrar solo las líneas principales operadas por una empresa específica.
- En la barra de herramientas Configuración (clara), haga clic en Filtrar.
- En el panel Filtro, haga clic en Agregar nuevo.
- En Condición, cree la expresión Propietario es Iowa Interstate RR Ltd.
Nota:
El propietario se ha elegido solo con fines demostrativos. Este tutorial muestra un flujo de trabajo ficticio y no refleja ningún plan, información privilegiada, recomendación comercial ni relación comercial con la empresa utilizada en el ejemplo.
Agregará otra condición para filtrar también las líneas ferroviarias, de modo que solo se utilicen las líneas principales.
- Haga clic en Agregar nuevo. Para la segunda condición, cree la expresión Tipo de vía es Principal.
- En la parte inferior del panel Filtro, haga clic en Guardar.
El mapa se filtra para mostrar solo las líneas principales que pertenecen a una empresa específica.
Crear zonas de influencia
Para configurar áreas para el análisis, creará zonas de influencia alrededor de las líneas ferroviarias del mapa. Las zonas de influencia son áreas creadas alrededor de entidades calculadas según la distancia desde un punto o una línea. Creará tres zonas de influencia, a 1, 3 y 5 millas de las líneas ferroviarias, para evaluar las instalaciones de transporte de mercancías a varias distancias. La creación de zonas de influencia le permitirá realizar análisis y ejecutar informes e infografías en las áreas de mercado que rodean las líneas. Comprender las perspectivas de mercado a distintas distancias puede ayudar a abordar el marketing y el alcance, además de asignar recursos.
- En la barra de herramientas Configuración, haga clic en Análisis.
- En el panel Análisis, haga clic en Herramientas.
- En el panel Herramientas, expanda Utilizar proximidad y haga clic en Crear zonas de influencia.
Aparece la herramienta Crear zonas de influencia.
- En Entidades de entrada, en Capa de entrada, haga clic en el botón Capa. Seleccione Rail Line Active.
- En Configuración de la zona de influencia, en Valores de distancia, escriba 1 y pulse Intro. Agregue valores de distancia para 3 y 5.
- En Unidades, seleccione Millas. En Política de superposición, seleccione Disolver.
Las zonas de influencia disueltas crean una única área continua alrededor de las líneas ferroviarias.
- En Capa de resultados, en Nombre de salida, escriba Zonas de influencia de línea ferroviaria, seguido de su nombre o iniciales.
Nota:
No puede crear dos capas en una organización de ArcGIS con el mismo nombre. Agregar sus iniciales a un nombre de capa garantiza que otras personas de su organización también puedan completar este tutorial. Una vez que se haya creado una capa, puede cambiar su nombre en el mapa para eliminar sus iniciales, lo que no afectará al nombre de la capa de datos subyacente.
- Haga clic en Estimar créditos.
Para ejecutar esta herramienta se necesitarán 0,62 créditos.
- Haga clic en Ejecutar.
Mientras se ejecuta la herramienta, puede ver su progreso en la pestaña Historial.
Una vez completado, la capa de zona de influencia aparecerá en el mapa.
- En el mapa, acérquese hasta que pueda ver claramente las zonas de influencia de 1 milla, 3 millas y 5 millas alrededor de las líneas ferroviarias.
Esta es la capa que utilizará para crear una infografía de las instalaciones de transporte de mercancías cercanas en Business Analyst.
Agregue los datos a Business Analyst
Ya ha preparado los datos en ArcGIS Online. A continuación, incorporará su trabajo a ArcGIS Business Analyst Web App para analizar las perspectivas de mercado del ferrocarril basándose en las instalaciones cercanas de transporte de cereales y mercancías intermodales.
Primero, creará un proyecto en Business Analyst.
- En una nueva ventana o pestaña, abra Business Analyst Web App.
Nota:
Para este tutorial, no es necesario guardar el mapa que ha creado en ArcGIS Online. La capa de zona de influencia se ha guardado automáticamente en su cuenta al crearla.
- Si es necesario, haga clic en Iniciar sesión. Inicie sesión en la cuenta que utilizó para ArcGIS Online.
Nota:
Su cuenta debe tener licencia para utilizar Business Analyst Web App. Si usted es el administrador de su organización, puede asignarse una licencia. De lo contrario, tendrá que contactar con su administrador para solicitar permiso.
Si ya ha utilizado Business Analyst, la aplicación puede abrirse en un proyecto existente. Si es así, en la cinta, haga clic en Inicio.
- En el panel Inicio, haga clic en Nuevo proyecto.
- En la ventana Crear proyecto, en Nombre del proyecto, escriba Desarrollo del mercado ferroviario y agregue su nombre o iniciales. Haga clic en Crear.
Aparece un mensaje en el que se explica que se está creando el proyecto. Cuando finalice, el proyecto se abrirá automáticamente o aparecerá un mensaje de confirmación.
- Si aparece el mensaje de confirmación, marque Abrir los proyectos nuevos tan pronto como se creen y haga clic en Aceptar.
Se abrirá el proyecto.
Sugerencia:
Si el proyecto no se abre, puede abrirlo desde la página de inicio. En Creados recientemente, confirme que la pestaña Proyectos está seleccionada. Apunte al proyecto Desarrollo del mercado ferroviario y haga clic en Abrir proyecto.
A continuación, agregará la capa de zona de influencia que ha creado en ArcGIS Online a Business Analyst.
- En la cinta, haga clic en Agregar datos y elija Mapas y capas web.
Aparece la ventana Capas y mapas web. Existen opciones para navegar por el contenido de su propiedad, así como otros elementos de ArcGIS Online, ArcGIS Living Atlas of the World, etc.
- En la ventana Mapas y capas web, asegúrese de que la pestaña Todo mi contenido está seleccionada.
- En la lista de contenido, apunte a la capa Zonas de influencia de línea ferroviaria y haga clic en Agregar al mapa.
La capa se agrega al proyecto, pero la extensión de zoom del mapa no cambia.
- En el panel del proyecto, en Zonas de influencia de línea ferroviaria, haga clic en el botón de opciones y seleccione Acercar al mapa web.
El mapa se acerca a la capa.
Crear sitios
A continuación, creará un sitio para cada distancia de zona de influencia. Los sitios son elementos geográficos guardados en su proyecto de Business Analyst. Aunque es posible ejecutar infografías en distancias de zonas de influencia individuales, al crear sitios puede asignar a cada distancia de zona de influencia su propio nombre, lo que los hará más distinguibles cuando ejecute infografías en ellos. Los sitios también se pueden utilizar para una gama más amplia de análisis en Business Analyst en comparación con las capas agregadas desde ArcGIS Online.
- En el mapa, acérquese hasta que pueda ver claramente cada distancia de la zona de influencia. Haga clic en la distancia de la zona de influencia más interna.
Aparecerá una ventana emergente con opciones para la capa.
- Confirme que en la parte superior de la ventana emergente aparece 1 de 3.
Nota:
Si la ventana emergente no dice 1 de 3, no ha seleccionado las tres distancias de la zona de influencia. En el mapa, haga clic en la zona de influencia más interna para seleccionar las tres zonas de influencia a la vez.
- Haga clic en Crear sitios.
Nota:
Está seleccionando la opción Crear sitios en lugar de Crear sitio para áreas combinadas porque cada uno de sus sitios de zona de influencia se debe guardar individualmente. Si selecciona Crear sitio para áreas combinadas, se crearía una única entidad con varias zonas de influencia. Una vez combinada, las infografías se ejecutarían para todas las zonas de influencia a la vez.
Tiene la opción de cambiar el estilo de los sitios antes de crearlos.
- En Colores de relleno, haga clic en el selector de color. Haga clic en el color verde claro de la primera fila (#ddffbb).
- Haga clic en Crear 3 sitios.
- En la ventana Guardar sitios creados, confirme que Crear una capa nueva esté seleccionado. Escriba Sitios de zonas de influencia de líneas ferroviarias.
- Haga clic en Guardar.
Los sitios se han creado. Cuando haya terminado, Sitios de zonas de influencia de líneas ferroviarias se agregará al mapa y al panel del proyecto. Ya no necesitará la capa de zonas de influencia original, por lo que la desactivará.

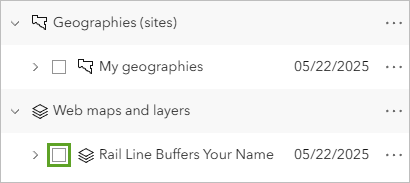

- En el panel del proyecto, en Mapas web y capas, desactive la capa Zonas de influencia de líneas ferroviarias.
Cada uno de los tres sitios que ha creado tiene un nombre genérico predeterminado. Cambiará los nombres de los sitios por otros más descriptivos.
- En el mapa, si es necesario, haga clic en el sitio de la zona de influencia más interna para abrir su ventana emergente.
Esta zona de influencia, la zona de influencia de 1 milla, se denomina Entidad 3 de forma predeterminada.
- En la ventana emergente, haga clic en Entidad 3 para editar el título. Escriba Zona de influencia ferroviara de 1 milla y pulse Intro.
- En el mapa, haga clic en la segunda zona de influencia (Entidad 2). Renómbrela como Zona de influencia ferroviaria de 3 millas.
- Renombre Entidad 1 como Zona de influencia ferroviaria de 5 millas.
- En el panel del proyecto, en Polígonos (sitios), expanda Sitios de zona de influencia de línea ferroviaria.
Los tres sitios aparecen en la lista, todos con nombres adecuados y descriptivos.
Ha agregado datos a un mapa en Business Analyst. Los datos que ha agregado son importantes para comprender el mercado que rodea las líneas ferroviarias en Iowa. A continuación, diseñará una infografía para los sitios con el fin de conocer las instalaciones de transporte intermodal y de cereales accesibles.
Crear una infografía
El proyecto contiene ahora los datos necesarios para empezar a analizar el mercado potencial total que rodea a las líneas ferroviarias. Tiene acceso a datos que muestran dónde se almacena el grano y dónde se puede maniobrar el transporte en todo el estado. A continuación, diseñará una infografía para analizar y mostrar los datos que se encuentran cerca de las líneas ferroviarias de la empresa.
Diseñar una plantilla de infografía
Desea comprender el número de instalaciones de grano e intermodales que se pueden encontrar dentro de cada una de las zonas de influencia que rodean las líneas ferroviarias activas. Así, podrá conocer la proximidad de estas instalaciones a la vía férrea y evaluar el potencial de crear nuevas instalaciones intermodales cerca de empresas y núcleos de población objetivos, así como de empresas objetivo que todavía no utilizan el ferrocarril para el transporte de mercancías. Diseñará una plantilla de infografía para mostrar claramente esta información.
- En la cinta, haga clic en la pestaña Informes.
- Haga clic en Generar infografías.
Aparece el panel Comenzar sin ninguna plantilla. Hay varias plantillas estándar proporcionadas por Esri, así como cualquier otra que haya compartido la organización o que haya creado previamente. Desea mostrar datos especializados basados en capas específicas, por lo que comenzará con una plantilla en blanco.
- Haga clic en la pestaña Plantillas en blanco. Apunte a la plantilla En blanco y haga clic en Abrir.
Aparece una plantilla de infografía en blanco. Creará la infografía agregando paneles. Una vez que haya agregado un panel, puede elegir qué tipo de elemento va a incluir, como texto, gráficos, imágenes, etc.
- En la cinta de diseño de la plantilla, haga clic en el botón Agregar elemento. En Elegir tipo de panel flotante para agregar, haga clic en Cercano.
Aparece la ventana Agregar ubicaciones cercanas con una variedad de elementos que se pueden agregar a este panel. Buscará una capa de instalaciones de transporte de cereales en ArcGIS Online.
- En la ventana Agregar ubicaciones cercanas, seleccione Buscar una capa en ArcGIS.
- En la ventana Seleccionar una capa, en Explorar, haga clic en la pestaña de ArcGIS.
- En la barra de búsqueda, escriba Instalaciones de transporte de cereales y pulse Intro. En la lista de resultados, seleccione Instalaciones de transporte de cereales (Tutorial) y haga clic en Abrir.
A continuación, se le ofrece la opción de elegir los atributos de la capa que desea mostrar en su infografía. Para ayudar con la selección de sitios, resulta útil mostrar el nombre, la ubicación, la capacidad y otros atributos de la instalación. La dirección y la distancia desde la línea férrea hasta la instalación de granos se agregan automáticamente.
- En Seleccionar los atributos que se mostrarán en la tabla, seleccione las siguientes variables en el orden indicado:
- Nombre de ciudad
- Nombre de la instalación
- Capacidad de tolva
- Número de elevadores
- Capacidad de almacenamiento
A medida que selecciona los atributos, se agregan a la lista Variables seleccionadas. Si agrega un elemento accidentalmente o en el orden incorrecto, siempre puede eliminarlo o reordenarlo en la ventana Variables seleccionadas.
- Haga clic en el botón Variables seleccionadas.
Ajustará el orden de las variables para que Distancia y Dirección sean las dos últimas variables.
- Arrastre las variables Distancia y Dirección a la parte inferior de la lista.
- Haga clic en Siguiente.
La siguiente ventana le permite agregar filtros a este elemento de la infografía. No usará filtros para poder ver todos los resultados relevantes.
- Haga clic en Siguiente.
La ventana final le permite cambiar el aspecto del panel. Usará el aspecto predeterminado.
- Haga clic en Aplicar.
El panel interactivo Ubicaciones cercanas se agrega a la plantilla de infografía.
- Arrastre el panel a la parte superior izquierda de la plantilla de infografía.
A medida que mueve el panel, se muestran las coordenadas exactas de su ubicación en la plantilla. No hay necesidad de ser totalmente exacto; una posición izquierda superior aproximada es suficiente. A continuación, cambiará el tamaño del panel para mostrar todos los atributos.
- Arrastre el manipulador de tamaño inferior derecho del panel para ampliarlo hasta que ocupe todo el ancho de la infografía y aproximadamente la mitad de la página.
- Apunte al panel y haga clic en Editar. En la lista de opciones de edición, seleccione Editar estilo de tabla y número de ubicaciones.
- En el panel Más opciones, en Número máximo de ubicaciones, escriba 500.
Puesto que esta infografía abarca los sitios de todo el estado de Iowa, deseará establecer un máximo elevado. Al ejecutar la infografía de sus sitios, este ajuste permitirá que la infografía muestre el número total de instalaciones de graneros que se encuentren en las zonas de influencia, independientemente de cuántas haya.
También cambiará el ancho de cada columna.
- Cierre la ventana Más opciones. En el panel, arrastre los divisores de columnas para cambiar los anchos relativos de las columnas como desee.
Sugerencia:
Los tamaños que elija para cada columna no importan para completar el tutorial, pero se recomienda que Distancia, Dirección y Capacidad de almacenamiento sean de tamaño pequeño; Número de elevadores y Capacidad de la tolva, de tamaño mediano; y Nombre de la instalación y Nombre de la ciudad, del tamaño más grande.
- Haga clic en Aplicar.
Agregar una infografía de resumen
Agregará un panel más a la infografía. El segundo panel también será el panel interactivo Ubicaciones cercanas, pero mostrará este como un resumen en lugar de una tabla. Este panel resumirá la información sobre las instalaciones intermodales para complementar la tabla sobre las instalaciones de cereales.
- En la cinta, haga clic en el botón Agregar elemento y elija Cercano.
- En la ventana Agregar ubicaciones cercanas, haga clic en Buscar una capa en ArcGIS.
- En la ventana Seleccionar una capa, en Explorar, haga clic en ArcGIS. Busque Rail and Truck Intermodal Freight Facilities y abra Rail and Truck Intermodal Freight Facilities (Tutorial).
Creará un panel que muestre el número de instalaciones intermodales de mercancías. Agregará cuatro variables más que se mostrarán al hacer clic en el panel de infografía y expandirlo.
- En Seleccionar los atributos que se mostrarán en la tabla, seleccione las siguientes variables:
- Ciudad
- Modos de transporte
- Modo de transporte principal
- Empresa ferroviaria
- Haga clic en Siguiente.
- En el panel Agregar filtros para acotar los resultados, haga clic en Siguiente.
La ventana final le permite cambiar el aspecto del panel interactivo. En lugar de mostrar este panel como una tabla, como las instalaciones de granos, lo mostrará como una infografía resumida. Una infografía resumida utiliza un gráfico y datos para resumir rápidamente una estadística que usted elija.
- En el panel Seleccionar método para visualizar resultados, elija Mostrar como infografía de resumen.
- Haga clic en Aplicar.
El panel interactivo de resumen se agrega a su plantilla de infografía. Para indicar mejor la naturaleza de la información que se muestra en este panel, agregará un icono que represente las instalaciones de transporte intermodal de mercancías.
- Haga clic en el círculo situado en la parte superior del panel interactivo de resumen y seleccione Formas e iconos.
Aparece una ventana con una lista de iconos que puede utilizar.
- En la barra de búsqueda, escriba Truck. En Transporte, haga clic en el icono Truck.
El icono se agrega a la infografía.
- Apunte al texto del elemento de infografía y haga clic en Editar texto.
- Elimine el texto existente y escriba Intermodal Freight Facilities. Haga clic en Aplicar.
- Arrastre el elemento de infografía debajo de la tabla.
- En la parte inferior del panel, haga clic en Guardar.
- En la ventana Guardar plantilla de infografía, en Título, escriba Análisis del mercado ferroviario. Haga clic en Guardar.
- En la ventana Infografía guardada, active Definir esta como infografía predeterminada en el menú del sitio.
Esta opción garantiza que la infografía personalizada se ejecute de forma predeterminada cada vez que realice un análisis en un área.
- Haga clic en Aceptar.
Ejecutar infografías
Ahora que ha creado una plantilla de infografía específica para sus necesidades, ejecutará infografías en cada sitio y cambiará entre los sitios dentro del visor de infografías.
- En la cinta, haga clic en la pestaña Mapas.
- En el panel del proyecto, para el sitio con una zona de influencia ferroviaria de 3 millas, haga clic en el botón de opciones y seleccione Ejecutar infografías.
Se abre la plantilla de infografía que ha creado, que muestra la oportunidad de mercado dentro de la zona de influencia de 3 millas. Existen 39 instalaciones de graneros y 17 instalaciones intermodales de mercancías.
- En la infografía, apunte al panel interactivo Instalaciones intermodales de mercancías y haga clic en Explorar para ver más.
Aparece una tabla con los detalles de cada una de las 17 instalaciones intermodales.
- En la tabla, haga clic en el encabezado Empresa ferroviaria para ordenar la tabla por las empresas ferroviarias que tienen instalaciones intermodales vinculadas a ellas.
- Haga clic en el botón Filtrar. En Por palabras clave, escriba Des Moines.
Los filtros de tabla solo muestran las instalaciones de la ciudad de Des Moines. Hay 6 instalaciones intermodales en Des Moines. Cinco de estas instalaciones utilizan el ferrocarril como medio de transporte principal, mientras que la sexta utiliza camiones.
- Cierre la tabla.
Si desea ver esta información para las otras capas de zonas de influencia, puede cambiar el sitio.
- En la cinta, haga clic en el botón Cambiar sitio.
- En el panel Seleccionar sitio, haga clic en Zona de influencia ferroviaria de 5 millas.
La infografía se ejecuta para el sitio que ha seleccionado. Hay 45 instalaciones de grano y 29 instalaciones de transporte intermodal de mercancías en un radio de 5 millas desde las líneas ferroviarias.
- Apunte a la tabla de instalaciones de grano y haga clic en el botón de filtro.
Encontrará instalaciones con una capacidad de tolva superior a 50.
- En Capacidad de tolva, cambie el límite inferior a 50 y pulse Intro.
La tabla filtra las instalaciones con una Capacidad de tolva de 50 como mínimo.
En este tutorial, ha agregado líneas ferroviarias a un mapa en ArcGIS Online y ha creado zonas de influencia a su alrededor. A continuación, ha agregado las entidades de la zona de influencia a Business Analyst. Por último, ha diseñado una infografía que muestra las instalaciones de grano y de transporte intermodal de mercancías dentro de las zonas de influencia. Estas instalaciones son fundamentales para comprender el mercado total al que pueden dirigirse las líneas, ya que estas las necesitan para dar servicio a la zona circundante. Con este conocimiento, la empresa ferroviaria puede tomar decisiones más informadas y trabajar para mejorar su potencial de mercado.
Encontrará más tutoriales en la galería de tutoriales.
