Agregar bocetos
Está planeando un viaje al Parque Nacional de Shenandoah y quiere planificar su ruta en el mapa. Utilizando MapMaker, hará un boceto de la primera parte de su viaje.

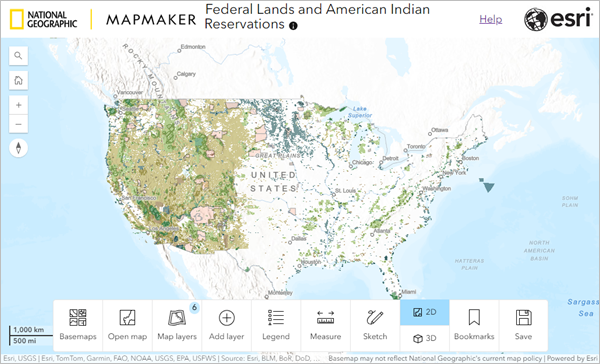

- Abra el mapa Federal Lands and American Indian Reservations.

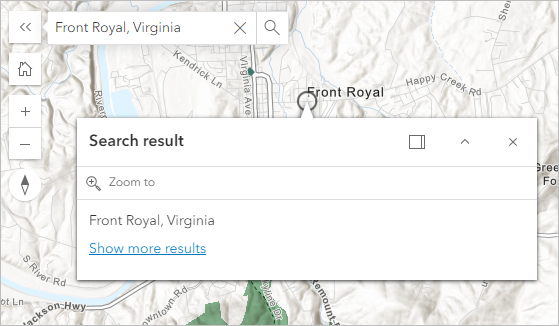

- En la esquina superior izquierda del mapa, haga clic en el botón Abrir búsqueda. En Buscar dirección o lugar, escriba Front Royal, Virginia y pulse Intro.
El mapa se acerca a Front Royal, Virginia. Front Royal es una ciudad situada en la parte más septentrional del Parque Nacional de Shenandoah.
- Cierre la ventana emergente Resultado de búsqueda.
- En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón Capas de mapa.
Aparece el panel Capas de mapa. Este panel enumera todas las capas de datos del mapa y dispone de herramientas para trabajar con ellas.
- En el panel Capas de mapa, en la capa United States National Register of Historic Places, haga clic en el botón Leyenda.
La leyenda muestra el significado de los símbolos del mapa. También puede encontrar más información sobre la capa en el panel Descripción.
- En la capa United States National Register of Historic Places, haga clic en el botón Descripción.
- En el mapa, explore algunas de las entidades de United States National Register of Historic Places haciendo clic en sus puntos y leyendo sus ventanas emergentes.
Sugerencia:
Si es necesario, puede ampliar el mapa para ver mejor las entidades.
Ahora que ya conoce el área, empezará a planificar su ruta por el Parque Nacional de Shenandoah. Para dibujar su ruta, utilizará la herramienta Boceto. La herramienta Boceto le permite colocar sellos en el mapa que muestren ubicaciones de puntos, como los lugares históricos; entidades de línea, como una carretera; y polígonos, como el límite del Parque Nacional de Shenandoah.
- Cierre las ventanas emergentes que estén abiertas. Desplace el mapa panorámicamente hacia el sur hasta que vea Front Royal Entrance Station.
- En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón Boceto.
Aparece el panel Boceto.
- En el panel Boceto, haga clic en el botón Punto.

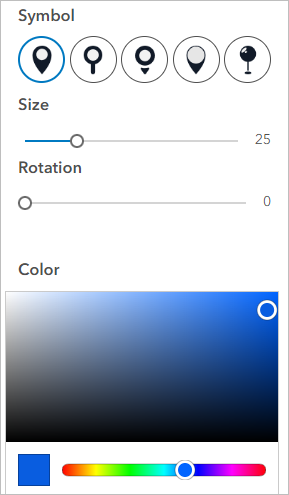

- En Color, elija un tono de azul oscuro que destaque en su mapa.
- En el mapa, haga clic en Front Royal Entrance Station para situar un punto sobre ella.
La estación de entrada es un pequeño edificio en medio de la carretera principal que atraviesa el parque, Skyline Drive. Puede que necesite ampliar la imagen para ver la etiqueta y el contorno del edificio.
A continuación, trazará su recorrido desde la estación de entrada a través del parque.
- En el panel Boceto, haga clic en el botón Línea. En Símbolo, haga clic en Sólido y elija Con guiones.
- En Tamaño, utilice el control deslizante para que el ancho de línea sea 3. En Color, elija un rojo intenso.
- En el mapa, haga clic cerca de su punto en Front Royal Entrance Station para iniciar su línea. Siguiendo por Skyline Drive, haga clic para agregar un segundo punto.
Los dos puntos que ha agregado al mapa forman un segmento de línea. Las líneas están formadas por segmentos de línea.
- Siga haciendo clic a lo largo de Skyline Drive para trazar la carretera hasta llegar a Dickey Ridge Visitor Center. Cuando agregue el último punto, haga doble clic para terminar la línea.
Su mapa muestra ahora un punto por el que planea entrar en el parque y una línea que traza la ruta que seguirá. A continuación, agregará un polígono que muestre dónde tiene previsto hacer una parada en la estación de guardabosques.
- En el panel Boceto, haga clic en el botón Polígono.
La herramienta Círculo también creará una entidad poligonal. La diferencia entre las dos herramientas es que la herramienta Polígono le permite construir el polígono en la forma que desee.
- Para Color, elija un amarillo intenso.
Ya puede empezar a crear su polígono. Al igual que la línea que trazó en Skyline Drive, los polígonos están formados por segmentos de línea. El segmento de línea final conecta con el primer punto para cerrar el polígono. Puede hacer polígonos detallados agregando muchos pequeños segmentos de línea, o puede hacerlos generalizados agregando solo unos pocos segmentos de línea.
- En el mapa, trace el Dickey Ridge Visitor Center haciendo clic en el mapa para colocar puntos alrededor del edificio. Haga doble clic para detener el dibujo de la forma.
Si lo necesita, pude hacer zoom con la rueda del ratón.
Editar bocetos
Los bocetos se pueden editar. Ahora, ajustará las entidades que ha bocetado.
- En el panel Boceto, haga clic en el botón Editar.
- En el mapa, haga clic en el punto azul de Front Royal Entrance Station para seleccionarlo.
El punto seleccionado se resalta. El cursor cambia al cursor de movimiento. El punto debe estar resaltado para poder editarlo.
- En el mapa, arrastre el punto hasta North Entrance Employee Housing.
- En el panel Boceto, cambie el color del punto a naranja.
Nota:
El punto debe seguir seleccionado para cambiar su color.
- En el mapa, haga clic en la línea que une Front Royal Entrance Station con Dickey Ridge Visitor Center para seleccionarla.
Al igual que el punto, cuando se selecciona la línea, esta se perfila en azul. Al hacer clic una vez en la línea, se selecciona toda la entidad. Al hacer clic una segunda vez, verá los segmentos de línea que componen toda la línea.
- Haga clic en la línea una segunda vez para mostrar los puntos a lo largo de la línea. Haga clic en el punto más cercano a la estación de entrada y arrástrelo hasta el edificio de viviendas para empleados.
Por último, moverá el polígono.
- En el panel Boceto, haga clic en el botón Editar.
- En el mapa, haga clic en el polígono amarillo que marca el Dickey Ridge Visitor Center para seleccionarlo.
- Haga clic y arrastre el polígono de modo que abarque Dickey Ridge Visitor Comfort Station. Arrastre los manipuladores del polígono para redimensionarlo y que se ajuste mejor a su nueva ubicación.
Al igual que al editar la línea, puede hacer clic en el polígono una segunda vez para ver los puntos y las líneas que lo forman. Puede hacer clic en un nodo para seleccionarlo y hacer clic en Eliminar para borrar los puntos adicionales que ya no necesite.
En este tutorial, ha utilizado herramientas de boceto para planificar un viaje al Parque Nacional de Shenandoah en MapMaker. Puede utilizar herramientas de boceto para agregar datos al mapa. Para guardar sus bocetos, pruebe a exportar o guardar el mapa.
Encontrará más tutoriales en la galería de tutoriales.
