Medir con MapMaker

Medir distancia

Al principio utilizará la herramienta Medir para examinar la distancia entre lugares. Medir la distancia es un primer paso importante para que los pilotos y el personal de las líneas aéreas planifiquen cuánto combustible necesitan llevar para llegar a su destino. Los pilotos de drones también tienen que medir las distancias para asegurarse de que se mantienen dentro del alcance de su control remoto.

Abra MapMaker.

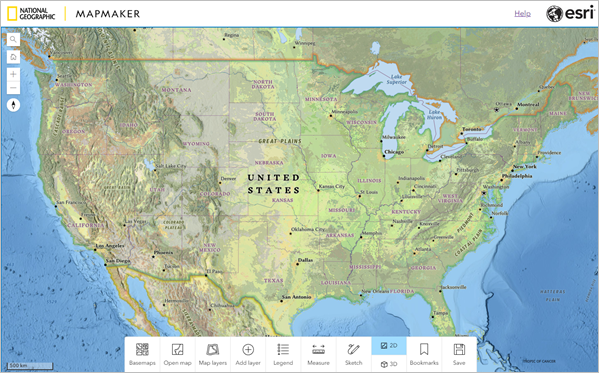

Use panorámica y zoom en el mapa para que resulte posible ver los Estados Unidos continentales.
En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón Mapas base.
En el panel Mapas base, elija el mapa base Imágenes (etiquetas).
Cierre el panel Mapas base.

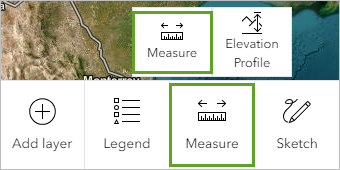

En la barra de herramientas, haga clic en el botón Medir y elija Medir.
Hay dos herramientas de medición: Medir y Perfil de elevación. La herramienta Medir calcula la distancia, mientras que la herramienta Perfil de elevación calcula la altura.
El panel Medir se abre. En este panel puede medir una línea que va de un lugar a otro o un área; también puede encontrar las coordenadas de una ubicación. La opción que se selecciona de forma predeterminada es medir de un lugar a otro.

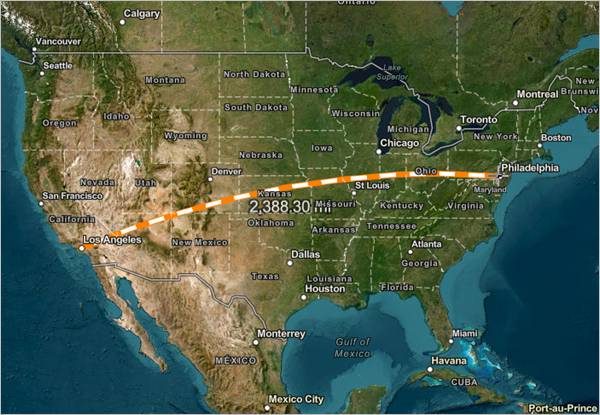

Haga clic en el mapa en Los Ángeles, California, para agregar un punto. Mueva el puntero a Filadelfia, Pennsylvania, y haga doble clic para finalizar la medición.
La línea que va desde la costa occidental hasta la costa oriental de Estados Unidos no es recta, sino curva. Esto se debe a que la Tierra es redonda.
También puede cambiar las unidades de medida.
En el panel Medir, en Unidad, haga clic en Imperial y elija Kilómetros.
La medición se aproxima a 3.900 kilómetros.
En el mapa, aleje hasta que pueda ver tanto Norteamérica como Sudamérica.
En el panel Medir, haga clic en Nueva medición.
Mida la distancia desde Buenos Aires, Argentina, hasta Vancouver, Canadá, y haga doble clic para terminar la medición.
La medición se aproxima a 11.000 kilómetros.

Medir área

Otra parte importante de la planificación de una ruta de vuelo es evitar el espacio aéreo restringido o las zonas de exclusión aérea que establecen la Administración Federal de Aviación (FAA) y otras entidades gubernamentales y tribales. Estas zonas pueden establecerse sobre una variedad de ubicaciones como edificios gubernamentales, lugares históricos y religiosos, bases militares y lugares de celebración de eventos. Por ejemplo, si alguna vez ha visitado un parque nacional o un monumento, es posible que haya visto señales que prohíben a la gente volar sus drones alrededor del lugar. Estas áreas están marcadas en los mapas de vuelo y hay consecuencias por volar por ellas. A continuación, medirá el área del Independence Mall de Filadelfia, donde se encuentran la Campana de la Libertad y el Independence Hall. Esta área es una de las varias zonas de exclusión aérea de la ciudad.

En la esquina superior izquierda del mapa, haga clic en la herramienta Abrir búsqueda. En Buscar dirección o lugar, escriba Independence Mall, Filadelfia y pulse Intro.

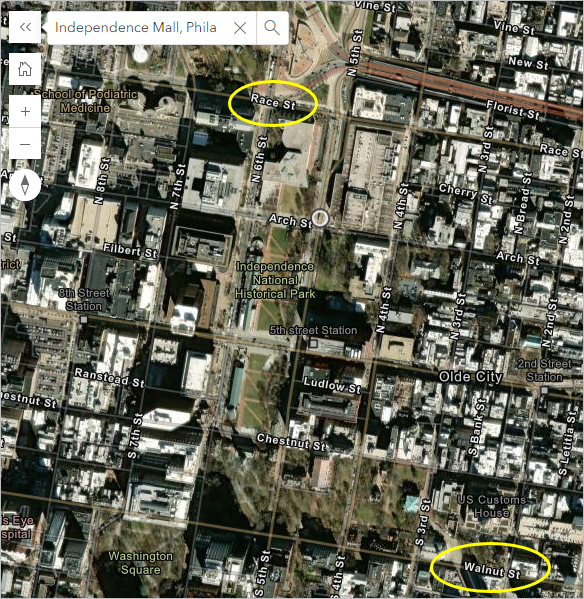

Cierre la ventana emergente Resultado de búsqueda. Amplíe y desplace el mapa hasta que pueda ver el espacio verde del parque entre Race St al norte y Walnut Street al sur.
Según la FAA, la carretera en forma de L entre Race Street al norte y Walnut Street al sur y entre 6th Street al oeste y 3rd Street al este está restringida.
En el panel de medición, haga clic en el botón Medir área.
En el mapa, haga clic en la esquina de las calles 6th y Race.

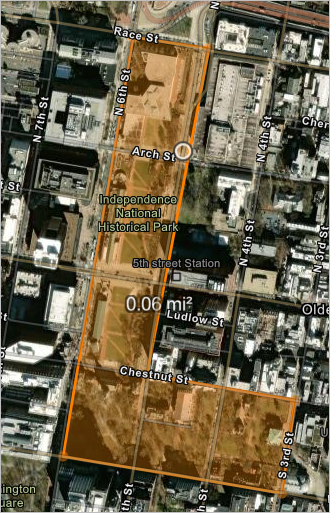

Moviéndose en el sentido de las agujas del reloj, haga clic en cada una de las esquinas que rodean el parque, haciendo doble clic en la última esquina para finalizar la medición.
En el panel de medición, utilice el menú desplegable para cambiar las unidades a Acres.
Esta área restringida es de aproximadamente 36 acres.
Cierre el panel Medir.

Medición en 3D

También puede medir objetos en 3D. Como ocurre con las herramientas de medición 2D, puede medir la distancia y el área. En 3D, también puede medir una dimensión adicional: la altura. La medición en 3D es una buena forma de explorar el terreno de un área. Los distintos tipos de terreno pueden tener efectos diferentes sobre el flujo del aire y los patrones del viento, que es importante tener en cuenta en la planificación del vuelo. En esta sección, medirá el área alrededor del monte Aconcagua, en Argentina, para hacerse una idea del terreno.

Actualice el navegador.
En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón 3D.
El mapa se convierte en un globo y se agregan detalles de elevación al paisaje.
Busque Monte Aconcagua, Argentina, que es punto más alto de Sudamérica, y vaya a él.
Cierre la ventana emergente Resultado de búsqueda.
En la barra de herramientas del lado izquierdo de la pantalla, haga clic en Alternar desplazamiento panorámico y rotación en 3D para que se seleccione la herramienta de desplazamiento panorámico.
En el mapa, haga clic y mantenga pulsado el botón del ratón para inclinar el mapa y ver mejor la cima del Monte Aconcagua. Acérquese si es necesario.
En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón Medir y en la herramienta Medir.
Aparece el panel Medir.
En el mapa, mueva el cursor hacia arriba hasta la cima de la montaña y de nuevo hacia abajo.
Una línea naranja sigue al cursor. La línea cruza valles y se extiende por la cima de otras montañas. Se trata de una curva de nivel dinámica. Cualquier punto a lo largo de la línea tiene la misma elevación. Al mover el cursor hacia la parte superior de la montaña, la línea solamente se centra en la cima, que es punto más alto del área.

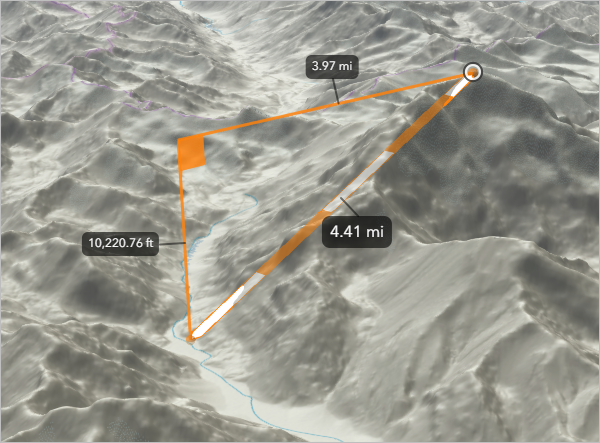

En el mapa, haga clic en un valle. Haga doble clic en la cima del Aconcagua para terminar la medición.
Esta medición muestra la distancia hasta la cima y la elevación desde el primer punto hasta el segundo.
Esta herramienta también se puede utilizar para medir la altura de los edificios.
Localice el Monumento a Washington y vaya a él.
En la barra de herramientas de la parte inferior de la pantalla, haga clic en el botón Mapas base.

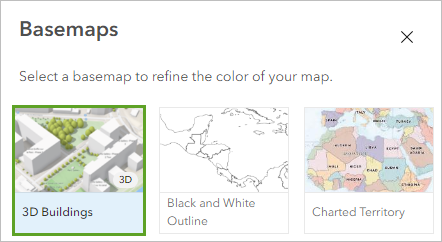

En el panel Mapas base, haga clic en Edificios 3D.
Cierre el panel Mapas base.
Aplique lo que ha aprendido para medir desde la base del monumento hasta la parte superior.
¿Cuál es la altura aproximada del Monumento a Washington?
Cierre el panel Medir.
