Diseñar simbología para un mapa temático en ArcGIS Pro
Simbolizar polígonos por color
En 2020, había más de 270 millones de personas en Indonesia, lo que la convierte en el cuarto país más poblado del mundo. La población se distribuye de un modo desigual en miles de islas. Simbolizará la población de las 34 provincias de cada Indonesia usando colores. Este tipo de mapa, donde a cada área se le asigna un color basado en función de un ratio, se conoce como coropletas y es una forma común de mostrar datos cuantitativos (como la población) para regiones geográficas.
- Descargue el paquete de proyecto IndonesiaPopulation.
- Busque el archivo IndonesiaPopulation.ppkx descargado en su equipo. Haga doble clic en el archivo para abrirlo en ArcGIS Pro. Si se le pide, inicie sesión en su cuenta de ArcGIS.
Nota:
Si no tiene acceso a ArcGIS Pro o una cuenta de organización de ArcGIS, consulte las opciones de acceso a software.
El mapa tiene tres capas temáticas (Cities, Roads y Provinces) y dos capas de mapa base. Primero simbolizará la capa de polígonos de provincias, porque es la capa más importante del mapa. Por ahora, desactivará las otras capas, para que pueda centrarse mejor en las provincias.
- En el panel Contenido, desactive las casillas situadas junto a Cities y Roads para desactivar estas capas.
- Haga clic con el botón derecho en Provinces y seleccione Simbología.
Aparece el panel Simbología. Las provincias están simbolizadas con la simbología Símbolo único, la cual es buena cuando solo se desea comunicar la ubicación de las cosas. Pero en este mapa, también desea comunicar uno de los atributos de la capa: la población.
- En el panel Simbología, haga clic en Símbolo único para ver los otros métodos de simbología.
Varios de los métodos disponibles dibujan cantidades con colores.
- En Simbología principal, elija Colores graduados.
- Confirme que Campo esté definido como Population.
El mapa ahora muestra las provincias más pobladas en azul y las menos pobladas en amarillo. Una manera de probar hasta qué punto los símbolos transmiten el mensaje previsto es mirar la leyenda.
En el panel Contenido, la leyenda muestra cinco clases de símbolos, cada una con una etiqueta larga para describir los valores que representa.
Los valores de corte no son necesariamente significativos y crean un mapa que sugiere que un valor de 2.060.000 es más similar a 700.000 que a 2.070.000.
Puede elegir mejores valores de corte, ya sea redondeándolos o eligiendo otro método de clasificación. Sin embargo, para este mapa, la categorización de los datos no es necesaria. Los datos son continuos, no discretos, y el objetivo de este mapa es ayudar a un público general a visualizar las poblaciones como mayores o menores que las de otras provincias. Clasificar los datos en particiones discretas no mejora la claridad de este mapa.
- En el panel Simbología, para Simbología principal, seleccione Colores sin clasificar. Confirme que el campo esté definido como Population.
La leyenda muestra ahora que los colores de los símbolos cambian gradualmente de un valor mínimo a un valor máximo.
Este enfoque es más sencillo y más adecuado para los fines de su mapa.
Nota:
¿Cuándo son los colores graduados más apropiados que los colores sin clasificar? A veces, un mapa es más fácil de entender si los valores se agrupan en bins que representan valores pequeños, medianos o grandes. A veces, los valores de corte son significativos, por ejemplo, si se dispone fondos gubernamentales en varios niveles.
La simbología de este mapa sigue teniendo un problema. Borneo Central (en la isla de Kalimantan, o Borneo) y la Región Especial de Yogyakarta (en la isla de Java) parecen tener poblaciones similares. Sin embargo, una es mucho más grande que la otra, de modo que la densidad de población debe ser muy diferente. Este mapa es confuso, porque no indica bien dónde vive la mayor parte de la población. En lugar de cartografiar la población, sería mejor cartografiar la densidad de población.
Al cartografiar las áreas geográficas con colores, es importante normalizar los datos, normalmente convirtiendo los recuentos en índices o ratios. El punto de normalización es convertir valores a una escala estandarizada para que las comparaciones sean significativas. Para normalizar estos datos de población, dividirá la población de cada provincia entre su área para calcular la densidad de población.
- En el panel Simbología, en Normalización, elija Área (km cuadrados).
Ahora los colores de su mapa representan el número de personas por kilómetro cuadrado de cada provincia.
El mapa muestra que la densidad de población es mucho mayor en la Región Capital Especial de Yakarta que en cualquier otra provincia.
Aunque esto es cierto, no es un mapa muy interesante. Solo le informa sobre una provincia, en lugar de todas ellas. Ajustará el rango del esquema de colores para mostrar mejor las comparaciones entre las demás provincias.
En la mitad inferior del panel Simbología, un histograma vertical muestra la distribución de los valores de densidad de población. La mayoría de los datos están en la parte superior (baja densidad), con un valor atípico (Yakarta) en la parte inferior (alta densidad). Dos manipuladores de límite en el lado del histograma representan los valores de corte de los colores más oscuros y más claros. Ajustará estos manipuladores para limitar la influencia de Yakarta y hacer variaciones entre las otras provincias visibles.
- En el histograma, haga doble clic en el manipulador inferior (12940,643246) y escriba 1500. Pulse Intro.
El manipulador se mueve más cerca de la parte superior del histograma.
Ahora, todos los valores mayores que 1.500 se dibujan con el azul más oscuro, conservando el rango de colores entre amarillo y azul para el grueso del rango de datos.
El mapa muestra ahora que la densidad de población es más alta en la isla de Java. De hecho, Java es la isla más poblada del mundo. También puede distinguir más variación en las islas de Borneo, Sumatra y Célebes.
Ahora que has modificado el rango de colores, es posible que la leyenda de este mapa resulte engañosa. La leyenda va de 9,8 a 12.940,6 personas por kilómetro cuadrado, mientras que los colores del mapa solo oscilan entre 9,8 y 1.500. Mejorará la leyenda para que la simbología de su mapa se pueda interpretar con mayor facilidad.

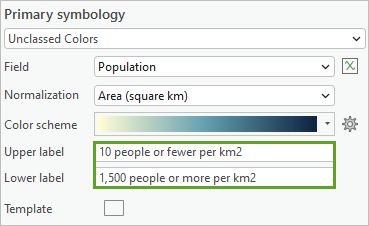

- En el panel Simbología, en Etiqueta inferior, escriba 1.500 personas o más por km2.
Redondeará el valor superior para que sea más sencillo leerlo.
- En Etiqueta superior, escriba 10 personas o menos por km2.
- En el histograma, edite el manipulador superior (9,816906) a 10.
Casi ha terminado de simbolizar los polígonos de provincia. Lo último que hará es cambiar el esquema de color. Todos los colores tienen connotaciones (que varían por cultura). Para muchas personas, el azul sugiere agua, por lo que un lector del mapa ocasional podría pensar que este mapa estaba relacionado con las precipitaciones o las inundaciones. La población y el urbanismo suelen representarse en mapas con rosas o morados, ya que estos colores son menos comunes en la naturaleza.
- Haga clic en el menú Esquema de color y active la casilla de verificación Mostrar nombres. Elija el esquema de color De rojo a morado (continuo).
La mayoría de lectores de mapas interpretan que los colores oscuros significan más y que los colores claros significan menos, por lo que una buena opción de esquema de color para un mapa de población será aquel que vaya uniformemente de colores claros a oscuros.
Nota:
En un mapa con un fondo oscuro, este patrón se debería invertir. Vea Esquemas de colores claros y oscuros para obtener más información.
Terminará esta capa cambiando su nombre para que resulte claro a los lectores del mapa qué representa.
- En el panel Contenido, haga clic en Provincias para seleccionar el texto y vuelva a hacer clic para que sea editable. Cambie el nombre de la capa a Provincias: densidad de población.
- En la barra de herramientas de acceso rápido, haga clic en Guardar para guardar el proyecto.
Ya ha creado un mapa de coropletas que simboliza las provincias de Indonesia por densidad de población. Ha aprendido cuándo usar colores sin clasificar frente a colores graduados, por qué utilizar índices o ratios en lugar de recuentos, cómo ajustar el rango de la simbología y cómo elegir un esquema de color adecuado. A continuación, simbolizará las ciudades.
Simbolizar puntos por tamaño
Para las ciudades de Indonesia, variará el tamaño de los símbolos en lugar del color. Dado que las entidades de puntos no tienen área, no es necesario normalizar los datos como densidad de población. Cartografiará los recuentos de población, utilizando símbolos más grandes para ciudades más grandes.
- En el panel Contenido, haga clic en la capa Cities para seleccionarla y activarla para que esté visible.
El panel Simbología se actualiza para mostrar la simbología de la capa Cities.
- En Simbología principal, elija Símbolos proporcionales.
- Confirme que Campo esté definido como Population.
Nota:
El color puede diferir de lo que ve en su mapa.
La propiedad Los datos representan se configura en Área. Esto significa que el tamaño de cada círculo del mapa representa de forma directa el valor de población. Si la Ciudad A tiene 1 millón de personas y la Ciudad B tiene 2 millones de personas, el marcador de la Ciudad B será el doble de grande que el marcador de la Ciudad A. Más concretamente, el marcador tendrá un área que es doble de grande.
Nota:
Este método proporcional directo suele resultar en símbolos que son demasiado grandes. Puede controlar el tamaño utilizando una expresión de Arcade en lugar de un campo o activando la casilla de verificación Tamaño máximo.
Los marcadores del mapa son grandes. Reducirá su tamaño.
- En Tamaño mínimo, escriba 3 pt.
Todos los marcadores del mapa se reducen un poco.
La capital, Jakarta, destaca como la ciudad más grande de Indonesia. Lamentablemente, también oculta otra información importante del mapa. Hará que los símbolos sean transparentes para solucionar este problema. También cambiará el color del símbolo para que coincida con la provincia de color morado más oscuro.
- En el panel Simbología, haga clic en el símbolo Plantilla.
El panel Simbología muestra más opciones de símbolo.
- En caso necesario, haga clic en las pestañas Propiedades y Símbolo.
- Haga clic en el menú Color y en Cuentagotas.
Esta herramienta le permite elegir colores existentes de su mapa.
- En el mapa, acérquese a Yakarta hasta que su color morado oscuro esté visible detrás del símbolo de punto grande. Haga clic en el color morado oscuro.
Ahora, tanto las capas de punto como las capas de polígono del mapa utilizarán el mismo color para representar el mismo tema: urbanismo. Usar colores similares para cosas similares hace que su mapa sea más fácil de interpretar. Guardará este color como un estilo para poder reutilizarlo en cualquier otro lugar del mapa.
- En el panel Simbología, haga clic de nuevo en el menú Color y haga clic en Propiedades de color.
Aparece la ventana Editor de color.
- Haga clic en Guardar color como estilo. En la ventana Guardar color como, en Nombre, escriba Densidad de población.
- Confirme que Estilo esté definido como Favoritos y haga clic en Aceptar.
Ahora que ha guardado una versión completamente opaca del color para usarlo más tarde, hará que el color sea transparente.
- En la ventana Editor de color, para Transparencia, escriba 80% y pulse Intro.
- Haga clic en Aceptar.
- En el panel Simbología, en Color del contorno, elija el nuevo color Densidad de población.
- En Ancho del contorno, haga clic en el botón Incremento o escriba 1 pt.
Un contorno más grueso hará que los círculos más pequeños resalten más y sean más fáciles de ver.
- En la parte inferior del panel Simbología, asegúrese de que Auto Aplicar esté habilitado.
Este control garantiza la aplicación automática de los cambios de simbología al mapa.
- En el mapa, aléjese hasta que pueda ver toda Indonesia.
Los círculos transparentes ya no ocultan otras partes del mapa. Esto es importante porque, aunque Yakarta tiene 10 millones de habitantes, también hay otras ciudades justo fuera de sus límites con grandes poblaciones propias.
Para terminar esta capa, se asegurará de que la leyenda sea clara y no ocupe demasiado espacio en el mapa.
- En el panel Simbología, haga clic en la flecha hacia atrás. Encima del histograma, haga clic en la pestaña Clases.
- Cambie Recuento de leyendas a 2.
En el panel Contenido, la leyenda se reduce a solo un círculo pequeño y grande.
- En el panel Contenido, cambie el nombre de la capa Cities a Ciudades: totales de población.
- Guarde el proyecto.
Ya ha simbolizado puntos con tamaño. Ha aprendido a tomar colores de otros símbolos de mapa, guardar un color como un estilo y crear símbolos superpuestos transparentes
Los puntos de ciudades y los polígonos de provincias trabajan juntos para contar una historia sobre la distribución de la población. Aunque las provincias engloban a toda la población (urbana y rural), las ciudades proporcionan más contexto sobre dónde se concentra la mayor parte de la población.
Simbolizar líneas por tipo
La capa temática final del mapa es una capa de líneas que representa las carreteras. Las carreteras y densidades de suelen servir de indicador de la población y el urbanismo en mapas. Simbolizará las carreteras según su tipo.
- En el panel Contenido, haga clic en la capa Roads para seleccionarla y activarla para que esté visible.
- En el panel Simbología, para Simbología principal, seleccione Valores únicos.
Hasta ahora en este tutorial, ha simbolizado datos cuantitativos. A continuación, simbolizará datos cualitativos o datos que varían según tipos o categorías en lugar de valores numéricos. Valores únicos es la mejor opción para la representación cartográfica de tipos.
- Confirme que Campo 1 esté definido como Tipo. Haga clic en el botón Agregar todos los valores.
Aparece una tabla en el panel Simbología, que enumera cuatro clases de símbolos:
- Major Highway
- Road
- Se desconoce
- <todos los demás valores>
La diferencia entre una carretera principal y una carretera normal variará de un dataset a otro. Saber cuántas entidades de cada categoría tiene en el mapa le ayudará a entender el papel que desempeña cada tipo.
- Encima de la tabla, haga clic en el botón Más y haga clic en Mostrar recuento.
- Si es necesario, arrastre el lateral del panel Simbología para hacerlo más ancho.
Se ha agregado una columna Recuento a la tabla.
No hay entidades en el mapa en la clase de símbolo <all other values>. Esta clase de símbolo solo sobrecargará la leyenda, por lo que la quitará.
- Haga clic con el botón derecho en la fila <all other values> y seleccione Quitar.
De las clases de símbolo restantes, Unknown representa la mayoría de las entidades del mapa. Solo hay unas cuantas líneas Major Highway, todas ellas cerca de Yakarta. Agrupará las clases Major Highway y Road.
- Haga clic en la fila Major Highway. Pulse la tecla Ctrl y haga clic en la fila Road para seleccionar las dos filas. Haga clic con el botón derecho en el área seleccionada y elija Agrupar valores.
Ahora solo hay dos clases de símbolos. A menudo, los datos tendrán más clases de símbolo de las que se necesitan en el mapa. Combinarlos en un conjunto de símbolos más sencillo hará que un mapa sea más fácil de interpretar. A continuación, mejorará la leyenda.
- En la columna Etiqueta, haga doble clic en la celda Major Highway; Road. Escriba Carreteras principales.
- Cambie la etiqueta de la clase de símbolo Unknown a Carreteras secundarias.
Los colores claros de los símbolos son difíciles de ver en el mapa. Los hará más oscuros y les asignará un patrón discontinuo para ayudar a distinguirlos de los bordes de provincia.
- Haga clic en el botón Más y seleccione Formatear todos los símbolos.
- Haga clic en la pestaña Galería y en el símbolo Ferry.
No dispone de ninguna línea de ruta de ferry en el mapa, pero los símbolos del sistema pensados para otros fines pueden ser puntos de partida útiles para crear símbolos personalizados.
- En la parte superior del panel Simbología, haga clic en la flecha hacia atrás.
Ahora, ambas clases de símbolo se representan con líneas azules discontinuas.
- Haga clic en la fila Carreteras principales para que sea la única seleccionada. Haga clic con el botón derecho en su símbolo y elija el color Gris 80%. (Apunte a los colores para leer sus nombres).
- Haga clic con el botón derecho en el símbolo Carreteras secundarias y elija Gris 50%.
Ya ha simbolizado las líneas por tipo.
- Guarde el proyecto.
Ha aprendido a agrupar y cambiar el nombre de las clases de símbolos y a rediseñar símbolos de plantilla para sus propios fines. En este tutorial, ha simbolizado capas de una en una. Cuando trabaje en sus propios proyectos de mapas, a menudo pasará de una capa a otra para garantizar que todos los símbolos de mapa funcionen juntos en un diseño de mapas cohesionado.
Personalizar el mapa base
Al principio de este tutorial, las capas del mapa temático se dibujaron con símbolos predeterminados, los cuales cambió para comunicar mejor los datos. No obstante, su mapa tiene al menos una capa más que no debería dejarse en su estado predeterminado: el mapa base. A continuación, aprenderá a mezclar las capas de mapa base para crear un fondo sencillo que complemente a sus datos temáticos, en lugar de distraer la atención de ellos.
Su mapa utiliza actualmente las capas World Topographic Map y World Hillshade como mapa base. Estas capas detalladas son útiles para explorar los datos en su contexto geográfico. Sin embargo, su variedad de colores y texturas también distrae del foco de su mapa. En lugar de pensar en la densidad de población en Indonesia, la atención del lector del mapa puede ser captada por la cadena montañosa de Papúa Nueva Guinea.
Un fondo más sencillo y neutro es una mejor opción para un mapa temático. A continuación, elegirá un mapa base gris que respalde mejor sus datos temáticos.
- En la cinta, haga clic en la pestaña Mapa. En el grupo Capas, haga clic en Mapa base.
- En la galería de mapas base, desplácese hacia abajo y elija Human Geography Map.
Nota:
Si Human Geography Map no aparece en la galería de mapas base, abra el panel Catálogo. En la pestaña Portal, en la pestaña Living Atlas, busque las siguientes capas y agréguelas al mapa:
- Human Geography Detail
- Human Geography Label
- Human Geography Base
El administrador de la organización define el contenido de la galería de mapas base.
El mapa se actualiza. El nuevo fondo del mapa se muestra ahora más sencillo y se resalta mejor el contenido temático.
El gris es un color de mapa base útil, porque generalmente se interpreta como sin datos. Al ser un color suave y desaturado, se puede leer como información de fondo en lugar de como primer plano. Sin embargo, en el caso del archipiélago indonesio, la mayor parte del mapa es el agua, por lo que la mayor parte del mapa aparece en gris. Es posible que le resulte un poco monótono. A continuación, cambiará el color de su mapa base para cambiar el tono de su mapa.
- Abra el panel Catálogo.
Sugerencia:
En la cinta, haga clic en la pestaña Vista. En el grupo Ventanas, haga clic en panel Catálogo.
- En el panel Catálogo, haga clic en la pestaña Portal y haga clic en la pestaña Living Atlas. En la barra de búsqueda, escriba Global Background y pulse Intro.
- En los resultados de búsqueda, haga clic con el botón derecho en Global Background y elija Agregar al mapa actual.
Esta capa es un rectángulo grande que cubre todo el mundo. La utilizará para cambiar el color de todas las capas que hay debajo. Se agrega al mapa encima de la capa de provincias. Solo quiere que afecte al mapa base, por lo que deberá reordenar la capa.
- En el panel Contenido, arrastre capa GlobalBackground y colóquela entre las capas Provincias: densidad de población y Human Geography Base.
- Haga clic con el botón derecho en el símbolo GlobalBackground y elija Bosque profundo.
El color verde es muy oscuro y sobrecarga el mapa. Hará que la capa verde fusione con las capas que están debajo, en lugar de ocultarlas.
- En el panel Contenido, asegúrese de que la capa GlobalBackground está seleccionada. En la cinta, haga clic en la pestaña Capa de entidades. En el grupo Efectos, en Fusión de capas, seleccione Pantalla.
La fusión de capas determina cómo se combinan las capas con las capas inferiores. El resultado esperado para este modo de fusión es cambiar el color de todo excepto el blanco a un tono de verde. Pero, en su lugar, el mapa vuelve al gris. Investigará el mapa base para descubrir por qué no se le cambió el color.
El mapa base Human Geography Map contiene tres capas. Human Geography Label y Human Geography Detail se dibujan sobre las capas del mapa temático, mientras que Human Geography Base se dibuja debajo. El orden de las capas es un aspecto importante de la simbología.
- En el panel Contenido, desactive y vuelva a activar la capa Human Geography Detail.
Esta capa incluye la mayor parte de la información del mapa base. La capa verde se dibuja debajo de la capa Human Geography Detail y, por tanto, no tiene efecto alguno.
- Arrastre la capa Human Geography Detail a la parte inferior de la lista de capas.
A continuación, eliminará la capa Human Geography Base. Esta capa solo contiene un fondo suave para las áreas terrestres y no se necesita en el mapa.
- Haga clic con el botón derecho en Human Geography Base y elija Quitar.
El mapa base cambia de gris a verde, coloreado por la capa GlobalBackground, que se fusiona con cualquier elemento dibujado debajo de ella.
Además de reordenar, también puede agregar y quitar capas de mapa base. A continuación, agregará una capa de sombreado para recuperar un poco de textura y contexto topográfico.
- En el panel Catálogo, en la pestaña Living Atlas, busque la capa World Hillshade y agréguela al mapa.
La nueva capa se agrega al mapa debajo de todas las demás capas. Presenta el color verde por la capa GlobalBackground, pero solo está visible en los países vecinos. Los polígonos de provincias la ocultan en Indonesia.
Si mueve la capa de sombreado por encima de las provincias, las ocultará. Para evitar este problema, utilizará otro modo de fusión.
- En el panel Contenido, seleccione la capa Provincias: densidad de población. En la cinta, haga clic en la pestaña Capa de entidades. En Combinación de capas, elija Multiplicar.
Multiplicar es uno de los modos de fusión más utilizados. En este caso, permite que las provincias y las capas de mapa base de debajo sean igual de visibles.
El océano verde se complementa bien con las provincias rosas. Sin embargo, los tipos más habituales de daltonismo dificultan a muchas personas distinguir entre rojos y verdes. Aunque este mapa puede parecer atractivo, también puede resultar difícil de leer para algunas personas. Cambiará el color del océano a azul.
- En el panel Contenido, haga clic con el botón derecho en el símbolo GlobalBackground y elija Azul Delft.
El mapa se actualiza con el nuevo color de mapa base.
A continuación, probará si su nueva elección de color es aceptable para diferentes formas de daltonismo.
- En la cinta, haga clic en la pestaña Vista. En el grupo Accesibilidad, haga clic en el menú desplegable del Simulador de visión del color.
- En el menú del Simulador de visión del color, elija Deuteranopía.
Los colores del mapa cambian para simular cómo lo vería una persona con daltonismo para el color verde. El mapa sigue siendo legible; por ejemplo, la diferencia entre tierra y agua sigue siendo clara.
- Pruebe con las otras dos variantes de daltonismo. Sus opciones de color son aceptables para estas formas de daltonismo.
- Haga clic en el botón Simulador de visión de colores para desactivarlo.
Nota:
Cuando está activo, el botón del Simulador de visión del color está azul.
- Guarde el proyecto.
Los mapas base son recursos útiles para los mapas temáticos, ya que no tiene que dedicar tiempo a crear y simbolizar la geografía de fondo. Pero al igual que cualquier otro elemento de mapa, no es necesario que los utilice en su estado predeterminado. Elija un mapa base gris para presentar mejor sus datos temáticos. Pruebe a agregar, eliminar y reordenar las capas de mapa base, ajustar la transparencia y la fusión de capas e incluso cambiar su color con una capa fusionada en la parte superior.
Un mapa base eficaz eleva los datos temáticos en lugar de distraer la atención de ellos.
Exportar el mapa
Ya ha diseñado un mapa de población en Indonesia. Para finalizar, exportará el mapa como archivo .pdf para poder imprimirlo o compartirlo con otros usuarios.
- Encima de la vista de mapa, haga clic en la pestaña Diseño.
Este diseño de tamaño A4 ya se ha configurado para usted. Sin embargo, ordenará la leyenda antes de exportar.
- En el panel Contenido, expanda Leyenda si es necesario.
Muchas de las capas del mapa son capas de mapa base que no tienen por qué aparecer en la leyenda.
- Haga clic en Human Geography Detail. Mantenga pulsada la tecla Ctrl y haga clic en Human Geography Label, GlobalBackground y World Hillshade para que se seleccionen las cuatro capas de mapa base.
- Haga clic con el botón derecho en las capas seleccionadas y elija Quitar.
La leyenda del mapa es más pequeña, pero todavía contiene información redundante que se puede eliminar. Por ejemplo, el nombre de la capa Ciudades: totales de población va seguido del encabezado Population. Una leyenda sobrecargada tarda más en leerse y entenderse.
- En el panel Contenido, haga clic con el botón derecho en Leyenda y luego en Propiedades para abrir el panel Elemento.
- En el panel Elemento, expanda Elementos de leyenda y haga clic en Mostrar propiedades.
- En Mostrar, desactive la casilla Encabezados.
Los encabezados de las tres capas se eliminan de la leyenda.
Nota:
Puede seguir editando la leyenda, el título u otros elementos. Para obtener más información sobre la creación de diseños, consulte la serie de tutoriales Diseñar una capa en ArcGIS Pro.
Ya tiene casi todo listo para exportar el mapa. Antes de hacerlo, echará un vistazo más para ver si sus símbolos funcionan lo mejor posible. La capa de carreteras aparece entremezclada y saturada en la escala utilizada por el diseño.
Ajustará el ancho de línea para que se ajuste mejor a esta escala. Puede realizar este cambio desde la vista Diseño.
- En el panel Contenido, expanda Marco de mapa y, si es necesario, Mapa. Haga clic con el botón derecho en la capa Roads y elija Simbología.
- En el panel Simbología, en la pestaña Clases y haga clic en Más y elija Formatear todos los símbolos.
- Haga clic en la pestaña Propiedades. En Apariencia, cambie Ancho de línea a 0.5.
Sugerencia:
Para asegurarse de que siempre diseña símbolos que funcionen en una escala determinada, puede establecer una Escala de referencia en la ventana Propiedades del mapa.
Ya tiene todo listo para exportar el mapa. Utilizará un ajuste de exportación preestablecido que ya tiene propiedades comunes definidas para un formato .pdf.
- Guarde el proyecto.
- En la cinta, haga clic en la pestaña Compartir. En el grupo Salida, haga clic en el menú desplegable para Exportar diseño y elija PDF vectorial.
El panel Exportar diseño aparece con muchas propiedades ya introducidas. Modificará un par de propiedades para su exportación.
- En Nombre, haga clic en el botón Examinar y elija una ubicación a la que pueda acceder fácilmente, como su escritorio. Asigne al archivo el nombre IndonesiaPopulation.pdf y haga clic en Aceptar.
- En Compresión, especifique las siguientes propiedades:
- Compruebe que Salida como imagen esté desactivada.
- En Compresión de imágenes, compruebe que se haya elegido Adaptativa.
- Confirme que Calidad esté definida en aproximadamente el 80%.
- En Resolución, establezca la Resolución vectorial en 300 DPI. Establezca Remuestrear ráster entre Mejor y Normal y asegúrese de que Ratio 1 está establecido en 2.
Nota:
Puede obtener más información sobre la configuración de exportación en Exportar a PDF.
- Haga clic en Exportar.
Nota:
Puede guardar sus ajustes preestablecidos de exportación para usarlos más tarde y estandarizar los parámetros de exportación para sus mapas.
- Cuando se complete la exportación, haga clic en Ver archivo exportado para ver el PDF.
Diseñar un mapa atractivo y eficaz no requiere efectos de símbolo complejos, pero sí requiere pensar y experimentar. En este tutorial, ha aprendido algunas técnicas comunes utilizadas por los cartógrafos para diseñar mapas temáticos, incluidas las siguientes:
- Cómo elegir colores que funcionen bien juntos y que se ajusten al tema del mapa
- Cuándo normalizar los datos
- Cómo ajustar un histograma de simbología para mostrar mejor un rango de datos
- Cómo mejorar los símbolos con cambios sencillos de propiedades de símbolo
- Cómo mejorar un mapa base agregando, reordenando y fusionando capas
Para crear un mapa es necesario hacer muchas elecciones, no solo respecto a los símbolos del mapa. Pruebe algunos de los recursos que se enumeran a continuación para desarrollar más sus habilidades cartográficas.
Encontrará más tutoriales sobre cartografía en la página Introducción a la cartografía.
