Crear cuencas hidrográficas para calcular áreas aguas arriba
Abrir y guardar el mapa
Primero encontrará la planta hidroeléctrica de Cowie Falls, donde la escala de peces dejará de estar disponible temporalmente, y utilizará las imágenes de satélite para examinarla. Luego guardará el mapa en su cuenta.
- Abra ArcGIS Online e inicie sesión en su cuenta de organización de ArcGIS.
Nota:
Si no tiene una cuenta de organización, consulte las opciones de acceso a software.
- En la cinta, haga clic en la pestaña Mapa.
Se abre un mapa nuevo. Primero localizará el río Mersey en la provincia canadiense de Nueva Escocia. A lo largo del río se han construido varias presas hidroeléctricas para generar electricidad a medida que fluye en dirección sureste hacia el océano Atlántico. Para este análisis, se centrará en la presa hidroeléctrica de Cowie Falls, que se desconectará temporalmente para hacer mantenimiento.

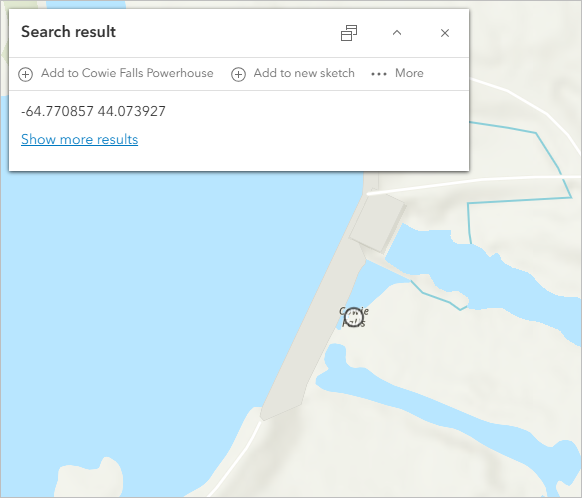

- En la parte inferior derecha del mapa, haga clic en Buscar. En la barra de búsqueda, escriba -64.770857, 44.073927 y pulse Intro.
El mapa se acerca a la presa hidroeléctrica de Cowie Falls. Para concer mejor la presa y su entorno, cambiará a un mapa base de imágenes.
- En la barra de herramientas Contenido (oscura), haga clic en el botón Mapa base.
Aparece el panel Mapa base.
- En el panel Mapa base, haga clic en Híbrido de imágenes.
El mapa cambia para mostrar imágenes de satélite de la presa. En este mapa base, al norte de la presa puede ver una pequeña estructura similar a una escalera que bordea la presa. Este canal actúa como escala de peces, lo que permite que los peces eviten el obstáculo al nadar aguas arriba y aguas abajo.
A continuación, guardará el mapa.
- En la barra de herramientas Contenido, haga clic en el botón Guardar y abrir y elija Guardar como.
- En la ventana Guardar mapa, introduzca la siguiente información y haga clic en Guardar:
- Título: Análisis de alteración de la escala de peces de Cowie Falls
- Resumen: en este mapa se analiza el área de la cuenca hidrográfica aguas arriba que dejará de estar disponible temporalmente debido al mantenimiento de la planta hidroeléctrica de Cowie Falls .
Se guarda una copia del mapa en su cuenta. Antes de realizar el análisis, se asegurará de que el mapa utiliza unidades métricas. Como el objetivo es calcular un área, querrá utilizar la unidad métrica kilómetros cuadrados.
- En la cinta, haga clic en su cuenta y elija Mi configuración.

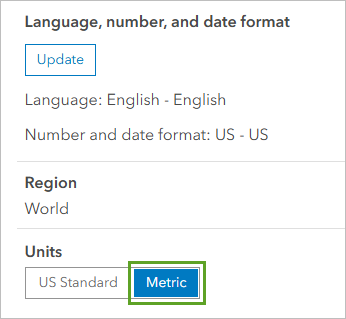

- En la página Mi configuración, en General, desplácese hacia abajo hasta Unidades.
- Si es necesario, seleccione Métrico.
La cuenta se ha configurado para utilizar unidades métricas de distancia y medida. Volverá a abrir el mapa.

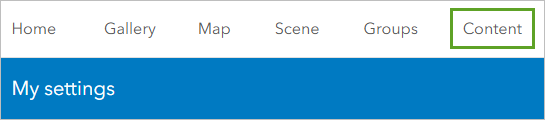

- En la cinta, haga clic en Contenido.
- En la página Mi contenido, haga clic en el mapa Análisis de alteración de la escala de peces de Cowie Falls y elija Abrir en Map Viewer.
Cuantificar el hábitat inaccesible
A consecuencia de la necesidad de hacer mantenimiento en la presa hidroeléctrica, el salmón del Atlántico no tendrá acceso a gran parte de la cuenca hidrográfica del río Mersey. Utilizará la herramienta Crear cuencas hidrográficas para calcular qué parte de la cuenca hidrográfica se verá afectada aguas arriba. En primer lugar, cambiará el mapa base otra vez por uno que muestre los datos hidrológicos detallados.

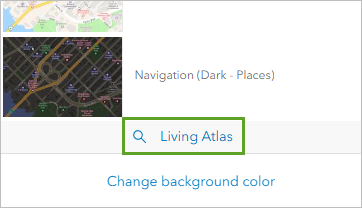

- En la barra de herramientas Contenido, haga clic en Mapa base. Desplácese hacia abajo y haga clic en Living Atlas.

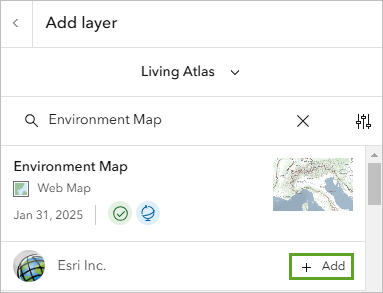

- En el panel Agregar capa, busque Mapa del entorno. Haga clic en Agregar.
El mapa cambia para mostrar el mapa base Mapa del entorno. En este mapa se destacan los ríos y arroyos de la región. También está configurado para mostrar las masas de agua y las etiquetas como una capa de referencia, lo que significa que aparecerá encima de los demás datos y los ocultará.
- En el panel Agregar capa, haga clic en el botón Atrás. En la parte superior del panel Mapa base, en Mapa base actual, haga clic en Entorno.

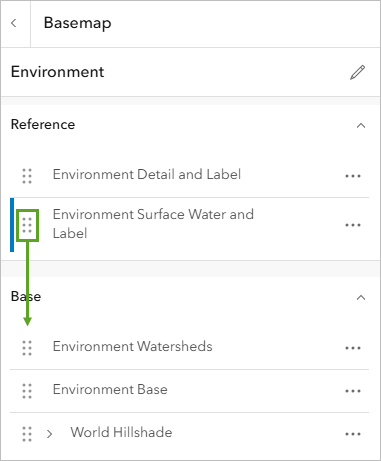

- En el grupo Referencia, haga clic en la capa Reposicionar: Agua superficial del entorno y etiqueta y arrástrela hasta la parte superior del grupo Base.

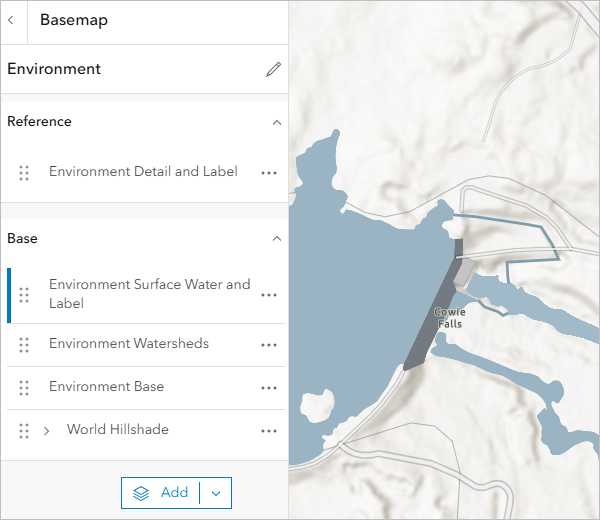

Los datos de Agua superficial del entorno y etiqueta ahora están en el grupo Base y se dibujarán debajo de otras capas que agregue al mapa. El mapa no cambia visiblemente por el momento porque no tiene datos.
Ahora que el mapa base está configurado, empezará el análisis.
- En la barra de herramientas Configuración, haga clic en el botón Análisis.

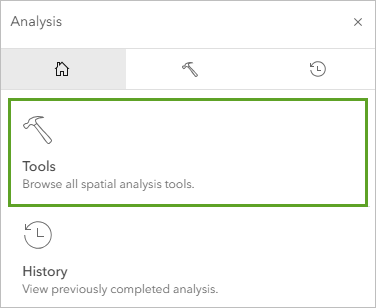

- En el panel Análisis, haga clic en Herramientas.
- En el panel Herramientas, expanda Buscar ubicaciones y haga clic en Crear cuencas hidrográficas.
La herramienta Crear cuencas hidrográficas calcula el área de drenaje de un punto a partir de datos hidrológicos de ArcGIS Online, datos seleccionados y acreditados mantenidos y alojados por Esri. El primer parámetro que necesita la herramienta es Entidades de puntos de entrada, el punto o los puntos de origen para los que se calculará el área aguas arriba. Dependiendo de los datos, puede utilizar los puntos existentes de una capa de entidades o dibujar su propia entidad de entrada.
Sugerencia:
Para obtener más información, haga clic en los botones de información situados junto a la herramienta Crear cuencas hidrográficas y sus parámetros.

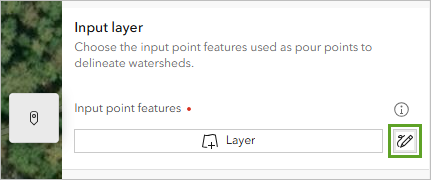

- En el panel Crear cuencas hidrográficas, en Entidades de punto de entrada, haga clic en Dibujar entidades de entrada.
- En el mapa, haga clic en el centro del río sobre la presa, lo más cerca posible del centro del canal.
Cuando coloque este punto, debería tener en cuenta lo cerca que se puede poner de la línea de drenaje o el centro del canal del río. En este caso, resulta difícil ver dónde está la línea de drenaje porque la cabecera de la presa ha formado un lago y debajo de la presa hay dos canales que fluyen aguas abajo. Aunque puede utilizar el parámetro Buscar distancia para alinear el punto con la línea de drenaje más cercana, seguirá queriendo garantizar que esté lo más cerca posible para asegurarse de que se delinea la cuenca hidrográfica correcta. Una buena opción es colocar es punto en el centro de los dos canales aguas abajo porque puede alinearse con cualquiera de ellos.
A continuación, en el grupo Configuración de punto de fluidez, elegirá esta distancia de búsqueda. El parámetro Distancia de búsqueda ayuda a alinear el punto con la ubicación de acumulación de flujo de agua más alta para delinear la cuenca hidrográfica adecuada. Esta ubicación depende de la red de cursos de agua y la resolución de los datos hidrológicos procesados que utiliza la herramienta Crear cuencas hidrográficas. Al seleccionar una distancia de búsqueda hay que tener en cuenta varios factores. Por la documentación de la herramienta sabe que la resolución de los datos hidrológicos que se utiliza en esta herramienta es de 90 metros. La presa tiene más de 90 metros de ancho.

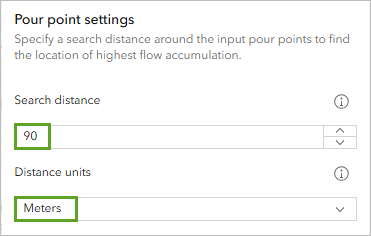

- En el grupo Configuración de punto de fluidez, en Distancia de búsqueda, introduzca 90 y asegúrese de que el parámetro Unidades de distancia está configurado en Metros.
- En Capa de resultados, escriba Cowie Falls aguas arriba y agregue su nombre o sus iniciales.
Nota:
Los nuevos elementos creados mediante operaciones de análisis tienen nombres únicos dentro de su organización ArcGIS Online; de lo contrario, habrá conflictos con sus direcciones URL. Una vez que la capa se haya creado, puedes cambiar su nombre en el mapa.
- Haga clic en Ejecutar.
Cuando la herramienta termina de ejecutarse, se agregan dos nuevas capas al mapa como capa de grupo: la capa de la cuenca hidrográfica y una capa de puntos ajustados. La capa de puntos ajustados contiene la ubicación real utilizada para calcular la cuenca hidrográfica.
Analizar el área aguas arriba
A continuación, revisará los resultados del análisis Crear cuenca hidrográfica. En la revisión, querrá comprobar dónde se ha colocado el punto ajustado y se asegurará de que se ha situado lo bastante cerca del canal principal que se ha alineado con la cuenca hidrográfica correcta.

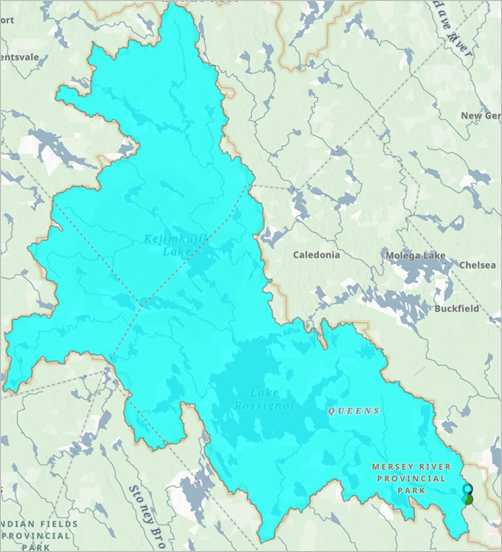

- Amplíe el mapa hasta que pueda ver el polígono completo de la cuenca hidrográfica de Cowie Falls aguas arriba que se ha agregado al mapa.
Con el mapa base Entorno que ha agregado antes, puede garantizar que el área de la cuenca hidrográfica que se ha calculado es básicamente igual que la cuenca hidrográfica delineada en el mapa base. Puede haber pequeñas variaciones en algunas áreas dependiendo de la resolución de los datos utilizados en el análisis.
- Compare los límites de la cuenca hidrográfica del mapa base con el polígono de cuenca hidrográfica de Cowie Falls aguas arriba para asegurarse de que el punto de fluidez que ha utilizado se ha colocado correctamente.
Una vez que se haya asegurado de que se ha calculado la cuenca hidrográfica correcta, examinará los resultados que se han agregado al panel Capas.

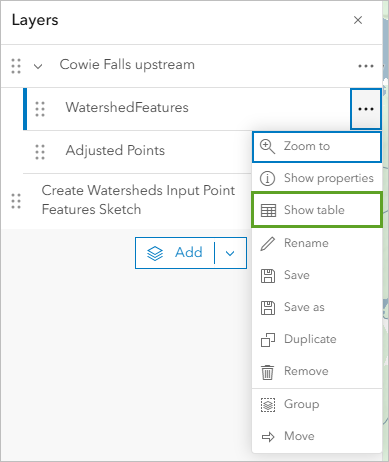

- En el panel Capas, expanda el grupo Cowie Falls aguas arriba. En la capa WatershedFeatures, haga clic en Opciones y elija Mostrar tabla.
La columna Descripción de la tabla muestra los datos que se han utilizado para generar el área de la cuenca hidrográfica. Como el área de interés está en Canadá, se ha utilizado el producto ráster HydroSHEDS 90m. Puede utilizar este campo para comprobar el parámetro de distancia de búsqueda que ha elegido; no debería ser menor que la resolución.
- En la tabla, encuentre el campo Kilómetros cuadrados de área.
El área afectada aguas arriba tiene cerca de 1889 kilómetros cuadrados.
Nota:
El resultado podría variar ligeramente dependiendo de dónde se haya colocado el punto ajustado.
A continuación, comprobará el punto ajustado para ver lo lejos que está del punto que ha bosquejado. La capa Puntos ajustados muestra la ubicación real utilizada para generar el área de la cuenca hidrográfica después de alinear el punto de entrada con la línea de drenaje más próxima.

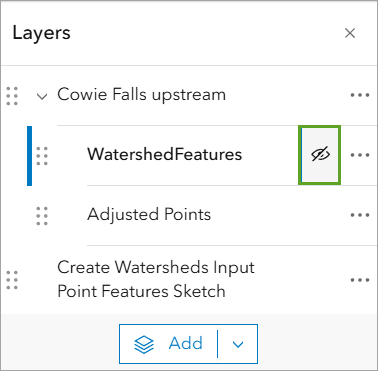

- Cierre la tabla WatershedFeatures. En el panel Capas, en la capa WatershedFeatures, haga clic en el botón Visibilidad para ocultar la capa del mapa.

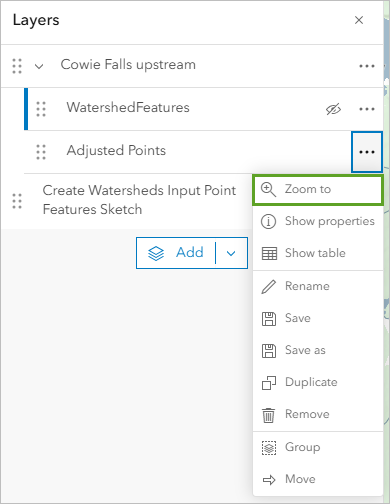

- En la capa Puntos ajustados, haga clic en Opciones y elija Acercar a.
El mapa se acerca a la capa Puntos ajustados.

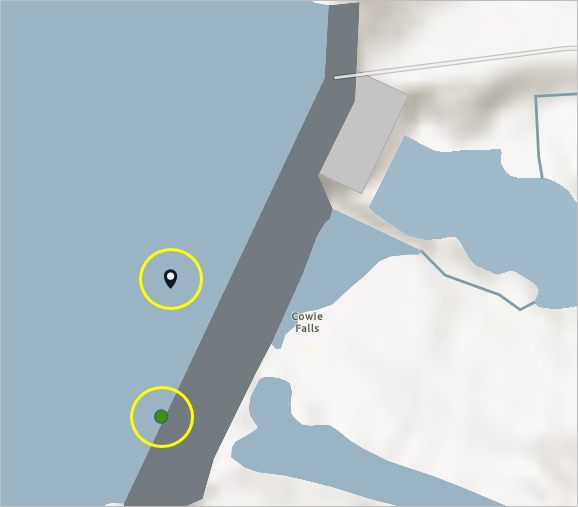

- Aleje la imagen hasta que pueda ver el punto de boceto que ha colocado en el mapa y la capa Puntos ajustados.
Los dos puntos no están separados. El punto ajustado se ha colado claramente en lo que se considera el recorrido principal de este río.
El análisis finaliza cuando verifica los resultados. En este tutorial, ha cuantificado el área de la cuenca hidrográfica aguas arriba de la presa de Cowie Falls que dejará de estar accesible temporalmente durante las operaciones de mantenimiento. Esto le ayudará a evaluar el área del hábitat que no estará disponible para el salmón y otras especies acuáticas durante este tiempo a fin de conocer la posible repercusión económica de la reducción de la población de salmones.
