Crear un perfil de elevación
Utilizará la herramienta Perfil de elevación de MapMaker para determinar la altura de las montañas que cruzan algunas de estas carreteras.
- Abra MapMaker.
- En la barra de herramientas de la parte inferior de la pantalla, haga clic en Abrir mapa.

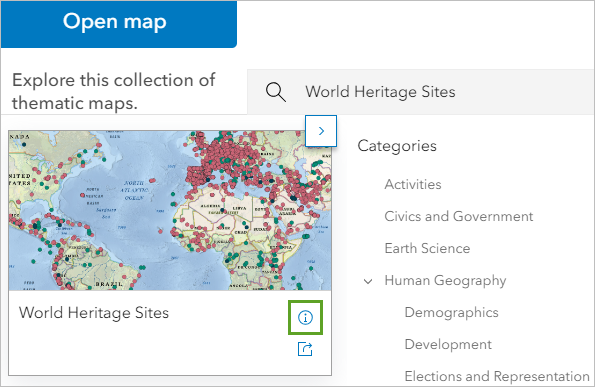

- En la barra de búsqueda de la ventana Abrir mapa, escriba Sitios del patrimonio de la humanidad.
- En la tarjeta del mapa Sitios del patrimonio de la humanidad, haga clic en el botón Información.
- Lea la descripción del mapa. Una vez que haya leído la descripción, haga clic en la tarjeta de mapa para abrir el mapa.
El mapa Sitios del patrimonio de la humanidad.
- En la esquina superior izquierda, haga clic en el botón Abrir búsqueda. En la barra de búsqueda, escriba Cuzco, Perú y haga clic en Buscar.
El mapa se acerca a Cuzco, Perú. Cuzco fue la capital del segundo imperio Inca. Originalmente, había cuatro carreteras de la red Qhapaq Ñan que partían de la capital. Creará un perfil de elevación que muestre la distancia y la elevación entre un segmento de la carretera que conecta Cuzco con la ciudad de Lares.
- Cierre la ventana emergente Resultado de búsqueda.
- En el mapa, acérquese más a Cuzco y haga clic en el punto de las colinas del norte de la ciudad.
- Lea el elemento emergente para obtener información sobre Qhapaq Ñan.
- Cierre la ventana emergente. Aleje la imagen y desplace el mapa hacia el norte en dirección a la ciudad de Lares.
Hay cuatro sitios más alrededor de Lares.
- En la cinta, haga clic en el botón Medir y elija Perfil de elevación.
La herramienta Perfil de elevación se abre en la parte inferior de la pantalla. En este momento está vacía. Para elaborar un perfil de elevación, colocará al menos dos puntos en el mapa.

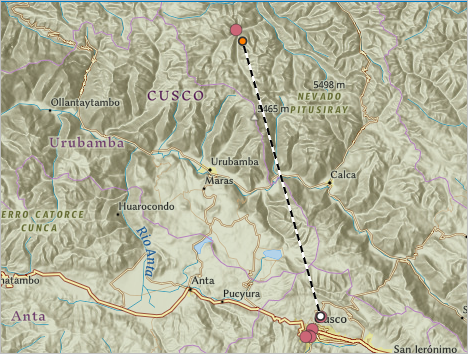

- En el mapa, haga clic en el punto del sitio de Qhapaq Ñan al norte de Cuzco.
A medida que mueve el cursor, se adjunta una línea al punto y en la herramienta se muestra un perfil de elevación aproximado.
- En el mapa, haga clic en el punto del sitio de Qhapaq Ñan al sur de Lares. Agregue un punto a los tres sitios de Qhapaq Ñan restantes y haga doble clic en el último sitio para detener el trazado de la línea.
La herramienta Perfil de elevación muestra tanto la distancia como el cambio de altura de la línea.
- En el panel Perfil de elevación, mueva el cursor por el gráfico para ver la ubicación correspondiente en el mapa.
- En la esquina superior derecha del panel Perfil de elevación, haga clic en el botón de configuración. En Unidades, haga clic en Métrica y elija Millas.
El gráfico se actualiza para mostrar la distancia y la elevación en millas.
Editar un perfil de elevación
El perfil de elevación que ha dibujado es una serie de cuatro líneas rectas que conectan los sitios de Qhapaq Ñan. Históricamente, la ruta discurría por valles y alrededor de montañas y otros obstáculos naturales. Para que el perfil sea algo más realista, lo editará para que se siga el valle de Urubamba al norte de la ciudad de Ollanytaytambo y la carretera CU-106 nororiental que lleva a la ciudad de Patacancha antes de conectar los lugares cerca de Lares.
- Haga clic en la línea azul del mapa.
Cuando se selecciona la línea, los puntos que ha colocado en el mapa, o los nodos, se vuelven naranjas. Esto significa que puede editarlos.
- En el mapa, señale la línea entre Cuzco y el punto al sur de Lares.
El cursor tiene un signo de suma pequeño junto a él. Esto significa que puede agregar otro punto, o nodo, a la línea.
- Haga clic en la línea para agregar un nodo naranja nuevo. Arrastre el nuevo nodo hacia el oeste hasta Ollanytaytambo.
- Repita el proceso para agregar otros nodos a la línea que sigue la carretera CU-106 que asciende por el valle hasta la ciudad de Patacancha.
¿Cómo cambian estos nuevos nodos el perfil de elevación?
En este tutorial, ha aprendido a crear y editar un perfil de elevación para medir la distancia y la altura.
Encontrará más tutoriales en la galería de tutoriales.
