Bilddaten im Außeneinsatz erfassen
ArcGIS QuickCapture ist eine App, mit deren Hilfe Sie vor Ort Fotos mit Ihrem Telefon oder Tablet aufnehmen können. Zunächst müssen Sie alles, was Sie für das QuickCapture-Projekt benötigen, einrichten und "Ausgerichtete Bilddaten" aktivieren, damit Sie Fotos mit beliebigem Aufnahmewinkel in ArcGIS integrieren können.
Einen Feature-Layer erstellen
Erstellen Sie zuerst einen Feature-Layer. Dieser Feature-Layer wird zum Speichern der Fotos, die mit der QuickCapture-App übermittelt wurden, und zum Speichern der Bildmetadaten, die durch "Ausgerichtete Bilddaten" zur präzisen Anzeige der Bilder auf einer Karte benötigt werden, verwendet. Diesen Feature-Layer sollten Sie in ArcGIS Online erstellen.
- Melden Sie sich bei Ihrem ArcGIS-Organisationskonto an.
Hinweis:
Wenn Sie über kein Organisationskonto verfügen, informieren Sie sich über die Optionen für den Zugriff auf die Software.
- Klicken Sie auf dem Menüband auf Inhalt.
- Klicken Sie auf der Seite Inhalt auf Neues Element.
- Klicken Sie im Fenster Neues Element auf Feature-Layer.
Das Fenster Feature-Layer erstellen wird angezeigt. Dort werden Sie zur Auswahl in einer Liste mehrerer Optionen zum Erstellen eines Feature-Layers aufgefordert. Sie können einen eigenen Layer definieren, einen vorhandenen Layer innerhalb Ihrer Organisation verwenden, eine von Esri kuratierte Vorlage verwenden oder die URL zu einem Layer in ArcGIS Server angeben. Sie sollten einen leeren Layer erstellen und ihn entsprechend Ihren Spezifikationen konfigurieren.
- Vergewissern Sie sich, dass Eigenen Layer definieren ausgewählt ist, und klicken Sie auf Weiter.
Sie werden aufgefordert, den Namen und den Typ des Feature-Layers anzugeben. Im Feature-Layer werden Fotos als Punkte an der Position, an der das jeweilige Foto aufgenommen wurde, gespeichert.
- Löschen Sie den Text des vorhandenen Namens, geben Sie stattdessen den Text Onsite Photos ein, und fügen Sie Ihren Namen oder Ihre Initialen hinzu, um sicherzustellen, dass der Name in ihrer Organisation eindeutig ist. Überprüfen Sie, ob der Typ Punkt-Layer ausgewählt ist.
Sie können auch weitere Optionen aktivieren, wie zum Beispiel GPS-Metadatenfelder und Z-Werte (3D). Da Sie diese Optionen nicht benötigen, können Sie sie deaktiviert lassen.
- Klicken Sie auf Weiter.
Das Fenster Neues Element wird angezeigt. Sie können dem Feature-Layer weitere Metadaten hinzufügen, wie zum Beispiel Such-Tags und eine Zusammenfassung des Inhalts.
- Geben Sie als Tags die Begriffe QuickCapture und Oriented Imagery ein, und drücken Sie nach jedem Tag die Eingabetaste. Geben Sie als Zusammenfassung den folgenden Text ein: A point layer used to store onsite observations.
Tipp:
Sie können den Feature-Layer auch in einem neuen oder einem vorhandenen Ordner in Ihrem Konto speichern lassen.
- Klicken Sie auf Speichern.
Der Feature-Layer wird erstellt. Danach gelangen Sie zur Seite mit den Details, die weitere Optionen zum Konfigurieren des Layers enthält.
Felder hinzufügen
Sie haben einen leeren Feature-Layer erstellt, der außer den Standardfeldern, die in allen Feature-Layern enthalten sind, keine Attributfelder enthält. Sie möchten jedoch, dass die Fotos bestimmte Attributinformationen enthalten. Dies sind der Name des Inspektors, der das Foto erfasst hat, der Name des Standorts, an dem es aufgenommen wurde, und eventuelle Kommentare des Inspektors. Diese Felder müssen Sie dem Layer hinzufügen.
Als Erstes sollten Sie überprüfen, ob der Layer Anlagen, wie zum Beispiel Bilddateien, enthalten kann, damit in ihm die Fotos gespeichert werden können.
- Klicken Sie auf der Detailseite unter Layer auf Onsite Photos.
Es werden weitere Informationen zum Layer angezeigt.
- Überprüfen Sie, ob unter Anlagen die Option Anlagen aktivieren aktiviert ist.
Als Nächstes fügen Sie Attributfelder den Daten hinzu.
- Klicken Sie auf dem Menüband auf die Registerkarte Daten.
Auf der Registerkarte Daten wird die Attributtabelle des Layers angezeigt. Standardmäßig enthält sie zwei Felder: ObjectID zum automatischen Generieren einer eindeutigen ID für jeden Datensatz und Fotos und Dateien zum Speichern der angehängten Bilder und Dokumente.
- Klicken Sie auf die Schaltfläche Felder.
Die Felder werden als Liste angezeigt. Sie können vorhandene Felder ändern oder neue Felder hinzufügen.
- Klicken Sie auf die Schaltfläche Hinzufügen.
Das Fenster Feld hinzufügen wird angezeigt. Im ersten Feld, das Sie hinzufügen, werden Informationen zu der Person, die die Inspektion durchführt, gespeichert.
Felder müssen einen Namen haben, der in den Daten gespeichert wird. Am besten sollten Namen verwendet werden, die nur Kleinbuchstaben und statt Leerzeichen Unterstriche enthalten. Der Anzeigename ist der Name, der dem Benutzer beim Zugriff auf die Tabelle angezeigt wird. Er kann groß geschrieben werden und Leerzeichen enthalten. Felder müssen auch einen Typ haben, der bestimmt, ob im jeweiligen Feld ein Datum, eine Zahl oder eine Zeichenfolge gespeichert wird.
- Geben Sie im Fenster Feld hinzufügen die folgenden Informationen ein:
- Geben Sie als Feldname den Text inspector ein.
- Geben Sie als Anzeigename den Text Inspector ein.

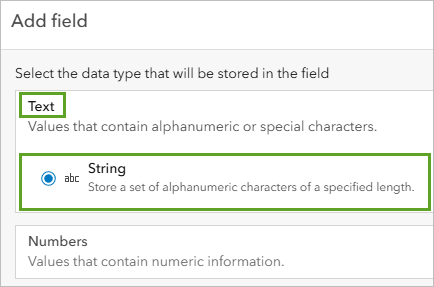

- Überprüfen Sie, ob als Typ die Option Zeichenfolge ausgewählt ist.
Sie können auch die maximale Länge der Datensätze im Feld (standardmäßig 256 Zeichen) ändern oder einen Standardwert eingeben. Sie können auch festlegen, dass NULL-Werte nicht zulässig sind. Dies würde bedeuten, dass Außendienstmitarbeiter einen bestimmten Datensatz nur dann übermitteln können, wenn sie Informationen für dieses Feld eingegeben haben. Für die Zwecke dieses Lernprogramms können Sie die Standardwerte für diese Parameter verwenden.
- Klicken Sie auf Neues Feld hinzufügen.

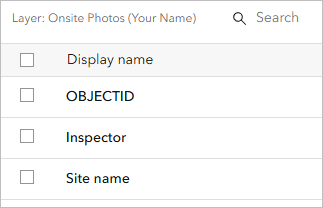

Das Feld Inspector wird der Liste der Felder hinzugefügt. Fügen Sie zwei weitere Felder hinzu: Ein Feld für den Namen des Standorts, der inspiziert wird, und ein Feld für die Kommentare des Inspektors.
- Klicken Sie auf die Schaltfläche Hinzufügen. Geben Sie im Fenster Feld hinzufügen die folgenden Informationen ein:
- Geben Sie als Feldname den Text site_name ein.
- Geben Sie als Anzeigename den Text Site name ein.
- Überprüfen Sie, ob als Typ die Option Zeichenfolge ausgewählt ist.
- Klicken Sie auf Neues Feld hinzufügen.
- Klicken Sie auf die Schaltfläche Hinzufügen. Geben Sie im Fenster Feld hinzufügen die folgenden Informationen ein:
- Geben Sie als Feldname den Text comments ein.
- Geben Sie als Anzeigename den Text Comments ein.
- Überprüfen Sie, ob als Typ die Option Zeichenfolge ausgewählt ist.
- Klicken Sie auf Neues Feld hinzufügen.
Der Layer enthält nun insgesamt fünf Felder.
Damit ist der Layer zum Erfassen der Informationen und Bilder Ihres Standorts während einer Inspektion konfiguriert.
Ein QuickCapture-Projekt erstellen
Als Nächstes erstellen Sie ein ArcGIS QuickCapture-Projekt mit dem von Ihnen erstellten Feature-Layer. Dieses Projekt können die Mitarbeiter verwenden, um im Außeneinsatz die Informationen zu Ihrem Standort zu erfassen und sofort dem Feature-Layer hinzuzufügen, damit Sie die Daten in ArcGIS anzeigen und analysieren können.
Zum Erstellen eines QuickCapture-Projekts können Sie die QuickCapture Designer-App verwenden, auf die Sie in ArcGIS Online zugreifen können, wenn Ihr Konto für die Verwendung von QuickCapture aktiviert ist.
- Klicken Sie in ArcGIS Online auf dem Menüband auf die Schaltfläche für das App-Startprogramm, und wählen Sie QuickCapture aus.
Hinweis:
Wenn QuickCapture im App-Startprogramm nicht angezeigt wird, dann bitten Sie den Administrator Ihrer Organisation, QuickCapture für Ihr Konto zu aktivieren.
QuickCapture Designer wird in einer neuen Browser-Registerkarte angezeigt.
- Klicken Sie auf Neues Projekt, und wählen Sie Mit vorhandenen Layern beginnen aus.
Sie werden aufgefordert, den Layer auszuwählen, den Sie zum Erstellen des Projekts verwenden möchten.
- Klicken Sie im Bereich Feature-Layer auswählen unter Eigene Layer auf den Layer Onsite Photos.
Tipp:
Wenn Sie diesen Layer in der Liste nicht finden können, dann können Sie danach suchen.
Der Layer wird ausgewählt. Sie können auch weitere Layer auswählen. Für dieses Projekt benötigen Sie jedoch nur den von Ihnen erstellten Layer.
- Klicken Sie unten auf der Seite auf Weiter.
Sie werden aufgefordert, den Titel des Projekts auszuwählen und eine E-Mail-Adresse für die Datenwiederherstellung festzulegen. Standardmäßig wird als Titel der Layer-Name und als E-Mail-Adresse die Adresse, die Ihrem ArcGIS-Konto zugeordnet ist, verwendet.
- Überprüfen Sie, ob als Parameter E-Mail für Datenwiederherstellung Ihre E-Mail-Adresse angezeigt wird.
Sie können auch einen Ordner auswählen, in dem das Projekt gespeichert werden soll. Für dieses Lernprogramm können Sie den Standardordner verwenden. Sie können jedoch auch einen anderen Ordner auswählen oder einen Ordner erstellen.
- Klicken Sie auf Erstellen.
Das QuickCapture-Projekt wird erstellt. Es zeigt eine Vorschau des Projekts, die der Anzeige ähnelt, die die Außendienstmitarbeiter sehen, wenn sie über ihre Mobilgeräte auf das Projekt zugreifen. Das Standardprojekt enthält nur eine Option, die das Hinzufügen eines Features ermöglicht.
Ausgerichtete Bilddaten aktivieren
Im Standardprojekt können die Inspektoren ein Feature zum Layer hinzufügen, indem sie auf die Schaltfläche Neues Feature klicken. Dieses Feature enthält geographische Informationen, die auf dem GPS des Gerätes des Inspektors basieren.
Das Wichtigste, das Sie zum Projekt hinzufügen sollten, ist die Funktion zum Erfassen der Fotos des Inspektionsortes durch die Inspektoren. Da ArcGIS-Bilddaten zumeist von oben aufgenommene Bilder enthalten, Fotos vom Boden aus jedoch aus vielen anderen Winkeln aufgenommen werden können, sollten Sie ausgerichtete Bilddaten aktivieren, um sicherzustellen, dass mit jedem Foto die richtigen Metadaten erfasst werden, damit Sie diese Fotos in ArcGIS anzeigen können.

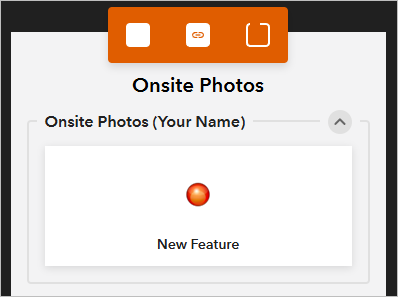

- Klicken Sie in der Projektvorschau auf die Schaltfläche Neues Feature.
Daraufhin werden im Konfigurationsbereich die Parameter zum Konfigurieren der Schaltfläche angezeigt.
- Klicken Sie im Konfigurationsbereich auf die Registerkarte Daten.
- Aktivieren Sie die Option Kamera anzeigen.
Danach werden weitere Optionen zum Aufnehmen von Fotos (oder Videos) angezeigt. Standardmäßig sind die minimale und die maximale Anzahl der Fotos, die aufgenommen werden können, wenn ein Inspektor auf die Schaltfläche Neues Feature klickt, auf 1 festgelegt. Da bei ausgerichteten Bilddaten immer nur ein Foto angezeigt werden kann, ist diese Konfiguration geeignet.
Sie sollten sicherstellen, dass die Position, an der das Foto aufgenommen wurde, als Position für das neue Feature verwendet wird. Auf diesem Wege werden die Positionsdaten des Fotos im Feature-Layer gespeichert.
- Aktivieren Sie Fotoposition für den erfassten Datensatz verwenden.
Nachdem Sie die Möglichkeit zum Aufnehmen von Fotos aktiviert haben, können Sie ausgerichtete Bilddaten für den Layer aktivieren. Beim Aktivieren ausgerichteter Bilddaten werden dem Layer die neuen Felder, die zum Anzeigen der Fotos in ArcGIS erforderlich sind, hinzugefügt.
- Klicken Sie auf dem Menüband auf die Schaltfläche Projekt-Layer verwalten.
Der Bereich Layer wird angezeigt.
- Klicken Sie für den Layer Onsite Photos auf die Schaltfläche "Optionen", und wählen Sie Oriented Imagery (Classic) aktivieren aus.
Im daraufhin angezeigten Fenster werden Sie informiert, dass das Projekt gespeichert wird, dem Feature-Layer neue Felder hinzugefügt werden und ein ausgerichteter Bilddatenkatalog erstellt wird.
- Klicken Sie im Fenster Oriented Imagery (Classic) aktivieren auf OK.
Kurz darauf werden ausgerichtete Bilddaten aktiviert. Im Hintergrund hat QuickCapture die folgenden Aktionen durchgeführt:
- Das Projekt auf Fehler überprüft. Wenn Fehler gefunden wurden, müssen Sie diese beheben, bevor ausgerichtete Bilddaten aktiviert werden.
- Felder zum Feature-Layer hinzugefügt. In diesen Feldern werden die Bildmetadaten gespeichert, die später bei der Anzeige ausgerichteter Bilddaten in ArcGIS verwendet werden.
- Gerätevariablen auf die neuen Felder für ausgerichtete Bilddaten festgelegt, damit diese Felder automatisch gefüllt werden, wenn Sie mit der QuickCapture-App ein Foto aufnehmen.
- Basierend auf dem Feature-Layer eine Feature-Layer-Sicht erstellt. Diese Sicht wird für die Visualisierung der Fotos verwendet.
- Ein Element im ausgerichteten Bilddatenkatalog erstellt. Dieses Element kann ArcGIS Pro- (wenn Sie das Add-in Oriented Imagery Classic verwenden) und Experience Builder-Web-Apps zum Erkunden ausgerichteter Bilddaten hinzugefügt werden.
- Das Projekt ist gespeichert.
Erfassungsfelder konfigurieren
Die Felder, die erstellt wurden, als Sie ausgerichtete Bilddaten aktiviert haben, sollten Sie überprüfen. Danach sollten Sie einige der Erfassungsfelder konfigurieren, um die Effizienz der Erfassung zu erhöhen.
- Klicken Sie in der Projektvorschau auf die Schaltfläche Neues Feature. Klicken Sie im Konfigurationsbereich auf die Registerkarte Daten.
Unter Felder erfassen wird eine Liste aller Felder, für die die Inspektoren Daten erfassen können, angezeigt. Diese Liste enthält die drei Felder, die Sie erstellt haben (Inspector, Site name, und Comments), und neun Felder, die erstellt wurden, als Sie ausgerichtete Bilddaten aktiviert haben. In diesen neun Feldern werden die Informationen zur Position und Ausrichtung der Kamera beim Aufnehmen eines Fotos erfasst.
Viele Felder für die Kameraausrichtung verwenden eine Gerätevariable als Eingabe. Dies bedeutet, dass die Daten nicht durch den Inspektor eingegeben werden müssen, sondern direkt aus dem Gerät übernommen werden. Sie sollten das Feld Inspector so anpassen, dass eine Gerätevariable verwendet wird, damit dieses Feld automatisch mit dem Benutzernamen des Inspektors gefüllt wird. Dadurch vermindert sich das Risiko von Schreib- und sonstigen Fehlern beim Eingeben der Informationen.
- Klicken Sie unter Inspector auf das Menü, und wählen Sie Gerätevariable aus.
- Klicken Sie unter Inspector auf Variable auswählen, und wählen Sie in der Gruppe Benutzerinformationen die Option Benutzername aus.
Jetzt wird das Feld automatisch mit dem Benutzernamen vom Gerät gefüllt.
Für das Feld Site name sollten Sie eine Projektbenutzereingabe verwenden. Eine Projektbenutzereingabe ermöglicht mobilen Benutzern das Eingeben von Werten vor der Datenerfassung. Da die Inspektoren den Namen des Standorts, den sie inspizieren werden, natürlich vorher kennen müssen, können sie ihn bereits im Voraus eingeben und damit im Außeneinsatz Zeit sparen.
- Klicken Sie unter Site name auf das Menü, und wählen Sie Benutzereingabe für Projekt aus.
- Klicken Sie auf Benutzereingabe auswählen, und wählen Sie Neue erstellen aus.
- Geben Sie im Fenster Neue Benutzereingabe unter Beschriftung den Text Enter site name ein, und aktivieren Sie das Kontrollkästchen für Dies ist eine erforderliche Benutzereingabe.
- Klicken Sie auf Erstellen.
Die Benutzereingabe wird erstellt und als Eingabe für das Feld Site name verwendet. Außerdem wird die Projektvorschau aktualisiert und enthält nun die Schaltfläche Enter site name. Auf diese Schaltfläche kann der Inspektor klicken, um den Standortnamen hinzuzufügen, bevor er die Fotos aufnimmt.
Für das Feld Comments sollten Sie eine Schaltflächenbenutzereingabe hinzufügen. Wenn Inspektoren Datensätze erfassen, wird ein Fenster für die Schaltflächenbenutzereingabe angezeigt, in dem der Inspektor zum Eingeben zusätzlicher Informationen aufgefordert wird.
- Klicken Sie im Konfigurationsbereich unter Comments auf das Menü, und wählen Sie Schaltflächen-Benutzereingaben aus.
- Klicken Sie unter Comments auf Benutzereingabe auswählen, und wählen Sie Neue erstellen aus.
- Geben Sie im Fenster Neue Benutzereingabe unter Beschriftung den Text Enter your comments ein. Lassen Sie die übrigen Parameter unverändert.
- Klicken Sie auf Erstellen.
Die Benutzereingabe wird erstellt und als Eingabe für das Feld Comments verwendet.
- Klicken Sie auf dem Menüband auf Speichern, um das Projekt zu speichern.
Anpassung des Aussehens
Das Projekt ist konfiguriert. Bevor Sie es freigeben, sollten Sie sein Aussehen und auch das Aussehen der Schaltflächen anpassen, um es optisch ansprechender zu gestalten.
- Klicken Sie in der Projektvorschau auf die Schaltfläche Neues Feature. Klicken Sie im Konfigurationsbereich auf die Registerkarte Aussehen.
Als Erstes sollten Sie das Aussehen der Schaltfläche zum Erfassen von Features ändern. Da die Inspektor hauptsächlich Fotos erfassen werden, sollten Sie eine Beschriftung verwenden, die dies widerspiegelt.
- Ersetzen Sie unter Beschriftung den Text unter Text durch Photo. Legen Sie die Textgröße auf Großer Text fest.
Die Änderungen werden automatisch für die Projektvorschau übernommen. Sie sollten die Schaltfläche auch größer darstellen lassen und ihre Form und Farbe ändern.
- Verschieben Sie unter Style den Schieberegler für die Größe in die Mitte zwischen Kleinste und Größte.
- Klicken Sie unter Form auf die Form mit den abgerundete Ecken.
- Klicken Sie unter Farben für Füllung auf die Farbuhr. Geben Sie F6F2D4 als HEX-Wert ein.
Die Farbe der Schaltfläche ändert sich zu Hellgelb.
- Klicken Sie für Rahmen auf die Farbuhr. Geben Sie F89960 als HEX-Wert ein.
Die Farbe des Rahmens ändert sich in ein Orange, das gut zu dem Gelb passt. Als Letztes sollten Sie das als Bild verwendete Standardsymbol durch ein Symbol ersetzen, das Fotos besser darstellt.
- Klicken Sie für Bild auf Ändern, und wählen Sie Galerie durchsuchen aus.
- Klicken Sie im Fenster Symbolgalerie auf die Kategorie Point of Interest. Klicken Sie in der Liste der Symbole auf das Kamerasymbol.
Das neue Symbol wird der Schaltfläche in der Projektvorschau hinzugefügt. Jetzt ist an dieser Schaltfläche ihr Zweck auf einen Blick zu erkennen.
Aktuell befindet sich diese Schaltfläche in einer Gruppe, die denselben Namen wie der Feature-Layer trägt. Gruppen können aus- und wieder eingeblendet werden. Wenn Sie weitere Schaltflächen hätten, könnten Sie sie zur Verbesserung der Benutzerfreundlichkeit logisch in Gruppen zusammenfassen. Da Sie jedoch nur eine Schaltfläche verwenden, sollte diese immer angezeigt werden. Sie können also die redundante Gruppenbeschriftung entfernen und die Möglichkeit zum Ausblenden der Gruppe deaktivieren.
- Klicken Sie in der Projektvorschau auf die Gruppe Onsite Photos (das Feld, das die Schaltfläche Photo umgibt).
Daraufhin werden im Konfigurationsbereich die Optionen für Gruppe angezeigt.
- Löschen Sie im Konfigurationsbereich unter Beschriftung den gesamten Text.
- Deaktivieren Sie Gruppe ausblendbar machen.
Sie sollten auch die Farben der Gruppe und die Farben des Projekthintergrundes anpassen. Gestalten Sie den Rahmen und den Hintergrund so, dass der Rahmen nicht zu sehen ist.
- Klicken Sie unter Farben für Rahmen auf die Farbuhr. Geben Sie 212121 als HEX-Wert ein.
Die Gruppe ist von einem dunkelgrauen Rahmen umgeben. Als Nächstes ändern Sie die allgemeinen Einstellungen für das Projekt, um die Hintergrundfarbe zu ändern.
- Klicken Sie auf dem Menüband auf die Schaltfläche Allgemeine Einstellungen.
Im Konfigurationsbereich werden jetzt allgemeine Einstellungen angezeigt.
- Klicken Sie für Hintergrundfarbe auf die Farbuhr. Geben Sie 212121 als HEX-Wert ein.
Jetzt hat das Projekt einen dunkelgrauen Hintergrund. Da der Gruppenrahmen dieselbe Farbe hat, ist diese Gruppe im Projekt nicht zu sehen.
Als letztes sollten Sie dem Projekt geeignete Metadaten hinzufügen, damit Benutzer dessen Zweck erkennen können.
- Klicken Sie auf dem Menüband auf die Schaltfläche Zusätzliche Einstellungen, und wählen Sie Projektdetails aus.
- Entfernen Sie im Konfigurationsbereich im Titel Ihren Namen bzw. Ihre Initialen, sodass der Titel nur Onsite Photos noch lautet.
- Geben Sie die folgenden Informationen ein:
- Geben Sie als Zusammenfassung den folgenden Text ein: A project used to collect oriented imagery for onsite inspection.
- Geben Sie als Beschreibung den folgenden Text ein: Open the project to capture oriented imagery for onsite inspection. Click the Photo button in project and take a photo.
- Speichern Sie das Projekt.
Das Projekt freigeben
Das Projekt ist fertig gestellt. Jetzt können Sie es für die Inspektoren freigeben, damit diese im Außeneinsatz über ihre mobilen Geräte darauf zugreifen und Fotos erfassen können.
Hinweis:
Da für die Zwecke dieser Übung nur Sie das QuickCapture-Projekt verwenden, brauchen Sie es nicht freizugeben. Wenn Sie jedoch beim Erfassen von Daten mit anderen Benutzern zusammenarbeiten möchten, dann müssen Sie das Projekt freigeben. Deshalb wird in diesem Lernprogramm auch gezeigt, wie das geht.
- Klicken Sie auf dem Menüband auf Freigeben.
Das Fenster Freigabe wird geöffnet. Standardmäßig ist das Projekt nur für seinen Besitzer (für Sie) freigegeben. Sie können das Projekt aber auch für Ihre ArcGIS-Organisation oder für die Öffentlichkeit freigeben. Da Sie möchten, dass die Inspektoren diese App verwenden, müssen Sie sie in den meisten Fällen für Ihre Organisation freigeben. Wenn die Inspektoren ArcGIS-Konten in einer anderen Organisation hätten, dann müssten Sie für alle freigegeben.
Hinweis:
Wenn Sie ein Projekt für alle freigeben möchten, muss in Ihrer Organisation ArcGIS Hub Premium aktiviert sein.
- Wählen Sie als Freigabeebene die Option Organisation aus.
Im nächsten Fenster werden Sie aufgefordert, den von Ihnen erstellten Feature-Layer auf derselben Freigabeebene wie das Projekt freizugeben.
- Klicken Sie im Fenster Für Ihre Organisation freigeben auf Freigeben.
Das Projekt und der Feature-Layer werden freigegeben. Im Fenster Freigabe wird der Abschnitt mit den Freigabeoptionen angezeigt. Diesen Abschnitt können Sie verwenden, um einen Link oder einen QR-Code abzurufen, der durch die Inspektoren zum Herunterladen des Projekts verwendet werden kann.
- Klicken Sie am unteren Rand des Fensters Freigabe auf Projekt speichern und freigeben.
Jetzt kann das Projekt in der mobilen QuickCapture-App heruntergeladen werden.
Ausgerichtete Bilddaten erfassen
Als Nächstes werden Sie in die Rolle eines Inspektors schlüpfen und im Außeneinsatz mit der QuickCapture-App ausgerichtete Bilddaten erfassen. Dazu müssen Sie zunächst QuickCapture auf Ihrem Telefon oder Tablet herunterladen und installieren.
Hinweis:
Dieser Abschnitt ist optional. Ihnen wird ein Layer ausgerichteter Bilder bereitgestellt, den Sie in den folgenden Abschnitten verwenden können, wenn Sie keine Fotos erfassen können.
- Öffnen Sie ArcGIS QuickCapture auf Ihrem mobilen Gerät.
Hinweis:
Wenn Sie noch nicht über die mobile ArcGIS QuickCapture-App verfügen, dann können Sie sie je nach Ihrem Gerät kostenlos über den App Store oder Google Play installieren.
- Klicken Sie auf Mit ArcGIS Online anmelden, und melden Sie sich mit Ihren ArcGIS-Konto an.
Je nach den Geräteeinstellungen werden Sie möglicherweise aufgefordert, QuickCapture den Zugriff auf Ihren Standort zu erlauben. Da für die korrekte Anzeige der von Ihnen aufgenommenen Fotos in ArcGIS die Standortdaten Ihres Telefons verwendet werden müssen, müssen Sie diese Einstellung aktivieren.
- Wenn Sie darum gebeten werden, QuickCapture die Verwendung Ihrer Position zu erlauben, dann klicken Sie auf Bei Verwendung der App zulassen (oder die entsprechende gleichartige Option).
Möglicherweise werden Sie auch darum gebeten, QuickCapture die Verwendung der Kamera Ihres Telefons zu erlauben.
- Wenn Sie darum gebeten werden, QuickCapture den Zugriff auf die Kamera zu erlauben, dann klicken Sie auf OK (oder die entsprechende gleichartige Option).
Eine Liste der Projekte auf Ihrem Gerät wird angezeigt. Wenn Sie QuickCapture zum ersten Mal verwenden, werden keine Projekte aufgelistet. Um Projekte hinzuzufügen, können Sie entweder Projekte durchsuchen, die für Sie freigegeben wurden, oder einen QR-Code scannen.
Hinweis:
Je nach der Version von QuickCapture, die Sie verwenden, können sich die Namen einiger Schaltflächen von den Namen, die in den Schritten der Anleitung angegeben sind, unterscheiden.
- Klicken Sie auf die Schaltfläche "Hinzufügen" und dann auf QR-Code scannen.
- Klicken Sie in einem Browser in QuickCapture Designer auf Freigeben. Klicken Sie im Fenster Freigabe unter Freigabeoptionen auf QR-Code.
- Verwenden Sie Ihr Telefon, um den QR-Code zu scannen.
Das Projekt wird auf Ihr Gerät heruntergeladen und automatisch geöffnet.
Wegen der Projektbenutzereingabe, die Sie beim Konfigurieren des Projekts erstellt haben, werden Sie zuerst aufgefordert, den Standortnamen einzugeben. Da Sie für die Zwecke dieses Lernprogramms lediglich Dummy-Daten erfassen, können Sie einen generischen Namen verwenden.
- Geben Sie für Enter site name den Text Site 1 ein, und klicken Sie auf Fertig.
Das Projekt wird mit dem von Ihnen gestalteten Aussehen mit der Schaltfläche zum Erfassen von Fotos geöffnet.
- Klicken Sie auf die Schaltfläche Photo. Nehmen Sie ein Foto Ihrer Umgebung auf, und klicken Sie zum Bestätigen auf das Häkchen.
Sie werden aufgefordert, einen Kommentar einzugeben.
- Geben Sie für Enter your comments den Text Test photo 1 ein, und klicken Sie auf Fertig.
Hinweis:
Kommentare sind optional, müssen also nicht unbedingt eingegeben zu werden.
Der Datensatz wird erfasst. Ein Symbol oben rechts in der App zeigt an, dass ein ausstehender Datensatz vorhanden ist. Nach 30 Sekunden sendet die App Ihre Beobachtungen an den Feature-Layer in ArcGIS Online. Danach zeigt das Symbol an, dass kein ausstehender Datensatz vorhanden ist.
- Versuchen Sie, von anderen Stellen um Ihren aktuellen Standort herum einige weitere Fotos des Gebietes zu erfassen. Nehmen Sie die Fotos möglichst aus verschiedenen Winkeln und von verschiedenen Aussichtspunkten auf.
Tipp:
Wenn Sie Fotos mehrerer Standorte aufnehmen, dann können Sie den Standortnamen ändern, indem Sie in der App auf ihn klicken und einen neuen Standortnamen eingeben.
- Wenn Ihre Datensätze an Ihren Feature-Layer gesendet wurden, schließen Sie die App.
Sie haben einen Feature-Layer und ein QuickCapture-Projekt zum Erfassen der Fotos zum Beispiel bei Baustelleninspektionen erstellt. Sie haben die Funktionalität und das Aussehen des Projekts konfiguriert und es für Ihre Organisation freigegeben. Anschließend haben Sie die mobile QuickCapture-App heruntergeladen und Fotos erfasst. Die Fotos Ihres Standorts befinden sich nun in einem ArcGIS-Feature-Layer. Diese Fotos können Sie als Nächstes verwenden, um eine Webkarte und eine Web-App zu erstellen, damit Sie sie auf einer Karte visualisieren können.
Bilddaten in einer Web-App untersuchen
Nachdem die Inspektoren das QuickCapture-Projekt zum Erfassen der Fotos des Inspektionsortes verwendet haben, können Sie mit ArcGIS Experience Builder eine Web-App mit dem Widget "Ausgerichtete Bilddaten" erstellen. Dieses Widget erleichtert das Visualisieren der erfassten Fotos ungeachtet des Winkels, aus dem sie aufgenommen wurden.
Eine Webkarte erstellen
Die meisten Web-Apps benötigen eine Webkarte. Bevor Sie eine App erstellen, sollten Sie den Feature-Layer der Fotos zu einer Webkarte hinzufügen und den Style ändern.
Hinweis:
Wenn Sie nicht in der Lage sind, Ihr QuickCapture-Projekt zum Erfassen von Standortbilddaten zu testen, können Sie diesen Abschnitt überspringen. Für Sie wurde eine Webkarte mit ausgerichteten Bilddaten vorgefertigt, die Sie zum Erstellen einer Web-App verwenden können.
- Melden Sie sich bei Ihrem ArcGIS-Organisationskonto an.
- Klicken Sie auf dem Menüband auf Inhalt.
Die Liste der Inhalte enthält mehrere Elemente, die mit einem QuickCapture-Projekt verknüpft sind. Enthalten sind das Projekt selbst, der Feature-Layer, den Sie am Anfang des Lernprogramms erstellt haben, sowie ein ausgerichteter Bilddatenkatalog und eine Feature-Layer-Sicht, die erstellt wurden, als Sie ausgerichtete Bilddaten für das Projekt aktiviert haben.
Die Feature-Layer-Sicht ist der Layer, der Ihnen das Visualisieren ausgerichteter Bilder in ArcGIS ermöglicht.
- Klicken Sie in der Liste der Inhalte auf den Layer Onsite_Photos_0_OIC_VIEW.
Die Seite mit den Layer-Details wird angezeigt.
- Klicken Sie neben In Map Viewer Classic öffnen auf das Dropdown-Menü, und wählen Sie In Map Viewer öffnen aus.
Hinweis:
Je nach den Einstellungen Ihrer Organisation kann In Map Viewer öffnen die Standardoption sein. Wenn dies der Fall ist, dann klicken Sie darauf.
Der Layer wird einer neuen Webkarte hinzugefügt.
- Vergrößern Sie die Karte auf die Position Ihrer erfassten Fotos.
Hinweis:
Die Position Ihrer Fotos wird sich vom Beispielbild unterscheiden.
Die Fotos werden als Punkte an der Position, an der das jeweilige Foto aufgenommen wurde, angezeigt.
- Klicken Sie auf der (dunklen) Werkzeugleiste Inhalt auf Speichern und öffnen, und wählen Sie Speichern unter aus.
- Legen Sie im Fenster Karte speichern die folgenden Parameter fest:
- Geben Sie als Titel den Text Onsite Inspection Map ein.
- Geben Sie als Tags die Begriffe Oriented imagery und QuickCapture ein, und drücken Sie nach jedem Tag die Eingabetaste.
- Geben Sie als Zusammenfassung den folgenden Text ein: A web map containing oriented imagery from the onsite inspection.
- Klicken Sie auf Karte speichern.
Die Karte wird gespeichert und kann danach zum Erstellen einer Web-App verwendet werden.
Eine Web-App erstellen
Nun können Sie die Karte verwenden, um in ArcGIS Experience Builder eine Web-App zu erstellen, die das Widget "Ausgerichtete Bilddaten" zum Anzeigen der Fotos verwendet.
Hinweis:
Wenn Sie nicht in der Lage waren, mit QuickCapture Fotos zu erfassen, oder wenn Sie eine Web-App mit einer größeren Vielfalt an Beispielfotos erstellen möchten, dann können Sie diese Webkarte verwenden, die eine Sammlung beispielhafter ausgerichteter Bilddaten eines Gebäudes auf dem Esri Campus in Redlands, Kalifornien, zeigt. Diese Karte wird von den Beispielbildern im Rest dieses Lernprogramms verwendet.
- Klicken Sie in ArcGIS Online auf dem Menüband auf die Schaltfläche für das App-Startprogramm, und wählen Sie Experience Builder aus.
Die Experience Builder-App wird in einer neuen Browser-Registerkarte angezeigt. Sie enthält eine Liste Ihrer Web-Apps. Wenn Sie mit Experience Builder noch keine App erstellt haben, dann ist diese Liste leer.
- Klicken Sie auf Neue erstellen.
Sie werden aufgefordert, eine Vorlage für die Web-App auszuwählen. Sie sollten die Vorlage Launchpad verwenden. Dies ist eine einfache Vorlage, die die Karte und einige wenige Widgets hervorhebt. Diese Vorlage ist geeignet, da Sie vor allem das Widget "Ausgerichtete Bilddaten" nutzen möchten.
- Klicken Sie auf die Registerkarte Web AppBuilder Classic. Klicken Sie unter Launchpad auf Erstellen.
Eine Web-App mit der von Ihnen ausgewählten Vorlage wird erstellt und angezeigt. Als Nächstes müssen Sie die Karte auswählen, die in der App angezeigt werden soll.
- Wenn das Fenster Erste Schritte angezeigt wird, dann klicken Sie auf Überspringen.
- Klicken Sie in der Web-App auf die Karte.
Der Bereich Karte wird mit Optionen zum Konfigurieren der Karte angezeigt.
- Klicken Sie im Bereich Karte auf Karte auswählen.

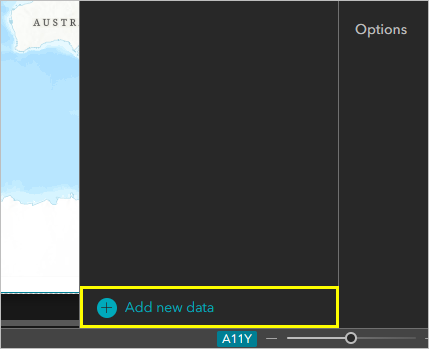

- Klicken Sie unten im Bereich Daten auswählen auf Neue Daten hinzufügen.
Das Fenster Daten hinzufügen wird angezeigt. Standardmäßig werden alle Ihre Karten angezeigt. Sie können auch nach Karten in Ihrer Organisation oder in ArcGIS Online suchen. Zum Erstellen der Web-App verwenden Sie entweder die Karte, die Sie soeben erstellt haben, oder eine Beispielkarte mit einer großen Menge an ausgerichteten Bilddaten.
- Wenn Sie eine App mit den von Ihnen erfassten Fotos erstellen möchten, dann klicken Sie auf die Onsite Inspection Map, um sie auszuwählen.
- Wenn Sie stattdessen eine App mit einer Sammlung mehrerer Beispielfotos erstellen möchten, dann klicken Sie auf die Registerkarte ArcGIS Online. Suchen Sie nach Esri Building E onsite photos owner:Learn_ArcGIS, klicken Sie auf Esri Building E onsite photos, um diese Karte auszuwählen.
- Vergewissern Sie sich, dass Sie genau eine Karte ausgewählt haben. Klicken Sie auf Fertig.
Sie gelangen zur Web-App zurück. Die von Ihnen ausgewählte Karte wird im Bereich Daten auswählen hinzugefügt.
- Klicken Sie im Bereich Daten auswählen auf die Webkarte, die Sie hinzugefügt haben.
Die Karte wird ausgewählt und der Web-App hinzugefügt.
Hinweis:
Wenn Sie sich statt der Webkarte Esri Building E onsite photos für die Karte Ihrer Fotos entschieden haben, dann unterscheidet sich die Karte von den Beispielabbildungen.
Da die Informationen, die Sie anzeigen möchten, hauptsächlich ausgerichtete Bilddaten sind, sollten Sie die Pop-ups der Karte deaktivieren.
- Führen Sie im Bereich Karte 1 einen Bildlauf bis ganz nach unten durch. Deaktivieren Sie unter Optionen die Option Pop-up aktivieren.
Widgets konfigurieren
Als Nächstes konfigurieren Sie die Widgets der App. Widgets sind konfigurierbare Werkzeuge oder Funktionen, mit deren Hilfe die Benutzer Ihre App auf ganz spezifische Weise erkunden können. Das Widget Ausgerichtete Bilddaten, das Sie hier konfigurieren, ermöglicht den Benutzern das Erkunden der ausgerichteten Bilder des Standorts.
Zuerst sollten Sie einige der Standard-Widgets entfernen, damit Sie sich auf das Widget Ausgerichtete Bilddaten konzentrieren können.
- Zeigen Sie unten auf der Karte auf das Widget Karten-Layer, und klicken Sie auf die Schaltfläche zum Schließen, um es zu entfernen.
- Klicken Sie im Pop-up auf Löschen.
- Zeigen Sie auf die Widgets Legende und Tabelle, und entfernen Sie sie.
Jetzt wird unten auf der Karte kein Widget angezeigt. Fügen Sie das Widget Ausgerichtete Bilddaten hinzu.
- Klicken Sie auf die Schaltfläche Widget hinzufügen.
Eine Liste mit Widgets wird angezeigt.
- Klicken Sie auf Ausgerichtete Bilddaten.
Das Widget wird unten auf der Karte hinzugefügt.
- Klicken Sie unten auf der Karte auf das Widget Ausgerichtete Bilddaten. Klicken Sie im Pop-up Ausgerichtete Bilddaten auf Ausgerichtete Bilddaten.
Der Bereich Ausgerichtete Bilddaten wird angezeigt.
- Wählen Sie im Bereich Ausgerichtete Bilddaten unter Karten-Widget auswählen die Option Karte aus.
Als Nächstes müssen Sie den Katalog ausgerichteter Bilddaten auswählen, der in der App angezeigt werden soll. Wenn Sie eine Web-App mit Ihren Fotos erstellen, dann sollten Sie den Katalog ausgerichteter Bilddaten (mit dem Namen Onsite Photos_OIC) auswählen, der erstellt wurde, als Sie ausgerichtete Bilddaten in QuickCapture aktiviert haben. Wenn Sie eine Web-App mit den Beispielfotos von Esri Building E erstellen, dann müssen Sie eine URL zum Katalog der Beispielfotos hinzufügen.
- Wenn Sie eine App mit Ihren Fotos erstellen, dann klicken Sie auf Aus "Eigene Gruppen", und wählen Sie Aus "Eigene Inhalte" aus. Wählen Sie für Gruppe/Ordner auswählen die Option Stammordner und für Katalog auswählen die Option Onsite Photos_OIC aus.
Hinweis:
Wenn Sie Ihre Arbeit nicht im Stammordner, sondern in einem anderen Ordner gespeichert haben, dann müssen Sie natürlich diesen Ordner auswählen.
- Wenn Sie eine Web-App mit den Fotos von Esri Building E erstellen, dann klicken Sie auf Aus "Eigene Gruppen", und wählen Sie Aus Element-URL aus. Kopieren Sie als Element-URL die folgende URL, und fügen Sie sie ein: https://www.arcgis.com/home/item.html?id=a73c8239e4f44ee7bc9d3167025046da
- Klicken Sie auf Hinzufügen.
Der Katalog wird hinzugefügt. Auf der Karte werden jetzt Dreiecke angezeigt, die aus den einzelnen Punkten herausragen und so die Ausrichtung der Bilddaten zeigen.
Das Widget ist konfiguriert. Bevor Sie es verwenden, sollten Sie die Karte und die App umbenennen und dann speichern und veröffentlichen.
- Doppelklicken Sie oben auf der Seite auf Hier ist der Titel, und geben Sie Explore onsite photos ein. Klicken Sie abschließend auf die Schaltfläche Bearbeiten, um die Änderungen zu bestätigen.
- Klicken Sie auf dem Menüband auf Unbenannte Experience 1, und geben Sie Onsite oriented imagery ein.
- Klicken Sie auf dem Menüband auf die Schaltfläche Speichern.
- Klicken Sie auf die Schaltfläche Veröffentlichen.
Die App wird veröffentlicht.
Ausgerichtete Bilddaten erkunden
Sie haben eine App, die ausgerichtete Bilddaten anzeigen kann, erstellt und veröffentlicht. Zusätzlich zu den Bildern, die mit QuickCapture aufgenommen wurden, kann das Esri Widget "Ausgerichtete Bilddaten" verwendet werden, um Schrägluftbilder, Drohnenbilder, 360-Grad-Bilder, Panoramabilder und sogar Videos zu verwalten und zu visualisieren. In diesem Lernprogramm werden Sie jedoch nur ausgerichtete Bilddaten von Inspektionsfotos, die vom Boden aus aufgenommen wurden, erkunden.
Als Nächstes können Sie Ihre Webkarte (oder eine Beispiel-Web-App, wenn Sie dies bevorzugen) erkunden und die ausgerichteten Bilddaten visualisieren.
- Wenn Sie Ihre App erkunden möchten, dann klicken Sie in Experience Builder auf dem Menüband auf die Schaltfläche Mehr, und wählen Sie Veröffentlichtes Element anzeigen aus.
- Wenn Sie die vorgefertigte App von Esri Building E erkunden möchten, dann navigieren Sie zur App Esri Building E Onsite Photos.
- Navigieren Sie in der App zur Position der Daten.
- Klicken Sie unten in der App auf das Widget Ausgerichtete Bilddaten.
Das Widget wird als Pop-up angezeigt, und die Dreiecke der ausgerichteten Bilddaten werden auf der Karte dargestellt.
Tipp:
Falls notwendig, können Sie das Pop-up Ausgerichtete Bilddaten an eine beliebige andere Stelle auf der Karte ziehen, um die Daten sehen zu können. Durch Ziehen an seiner unteren rechten Ecke können Sie auch die Größe des Pop-ups anpassen.
Die grünen Dreiecke markieren alle Gebiete, die auf Bildern im Katalog abgebildet sind. Dies wird als Abdeckung bezeichnet. Die App zeigt nur die Abdeckung der ersten 100 Features in der Kartenausdehnung. Wenn mehr als 100 Features vorhanden sind, lässt sich durch geeignetes Vergrößern erreichen, dass die Abdeckung für das gewünschte Gebiet angezeigt wird.
- Klicken Sie auf der Karte auf einen beliebigen Punkt in einem grünen Dreieck.
Im Pop-up Ausgerichtete Bilddaten wird ein Foto mit der Position, auf die Sie geklickt haben, angezeigt. Die Abdeckung des Fotos wird auf der Karte in Rot hervorgehoben. Ein rotes X auf der Karte und im Pop-up markiert die Position, auf die Sie geklickt haben. Daran können Sie erkennen, wie Karte und Bild zusammenpassen.
Hinweis:
Die Genauigkeit von Fotoposition und Abdeckung hängt von der Genauigkeit der Metadaten ab, die durch das mobile Gerät, mit dem das Foto aufgenommen wurde, erfasst wurden.
- Zoomen und schwenken Sie das Foto im Pop-up Ausgerichtete Bilddaten.
Dabei ändern sich Form und Größe der hervorgehobenen Abdeckung auf der Karte entsprechend dem Teil des Fotos, den Sie im Pop-up gerade sehen.
Sie können ein Gebiet auch aus verschiedenen Perspektiven mit mehreren Fotos erkunden.
- Klicken Sie auf der Karte auf ein Gebiet, in dem sich mehrere grüne Abdeckungsdreiecke gegenseitig überlappen.
Obwohl mehrere Fotos dieses Gebietes vorhanden sind, wird im Pop-up nur ein Foto angezeigt.
- Klicken Sie im Oriented Imagery-Viewer auf die Schaltfläche Navigationswerkzeug.
Das Navigationswerkzeug wird im Pop-up angezeigt. Es zeigt die Position aller Fotos, die sich mit dem angegebenen Gebiet auf der Karte überlappen.
- Klicken Sie im Navigationswerkzeug auf einen blauen Punkt.
Das im Pop-up angezeigte Foto wird durch ein anderes Foto desselben Gebietes ersetzt.
- Erkunden Sie die Bilder in der App. Wenn Sie fertig sind, schließen Sie die App.
In diesem Lernprogramm haben Sie ein QuickCapture-Projekt erstellt und Oriented Imagery (Classic) aktiviert. Danach haben Sie mit Experience Builder eine Web-App erstellt, um die erfassten Fotos, die aus vielen verschiedenen Winkeln aufgenommen wurden, zu erkunden. Der Workflow, nach dem Sie hier vorgegangen sind, kann bei vielen Szenarien der auf Fotos basierenden Datenerfassung verwendet werden. Ausgerichtete Bilddaten können Sie nutzen, um Objektfotos aus jedem Winkel auf der Karte dynamisch zu erkunden.
Weitere Lernprogramme finden Sie in der Lernprogrammgalerie.
