Einen Video-Layer veröffentlichen
Um die räumlichen Informationen aus einem Video in einer Karte zu verwenden, muss das Video zunächst als gehosteter Video-Layer veröffentlicht werden.
Das Video herunterladen
Zunächst laden Sie ein Video einer Einrichtung in Cheyenne (Wyoming) herunter. Anschließend melden Sie sich bei Ihrem ArcGIS Enterprise-Portal an und rufen ArcGIS Excalibur auf, mit dem Sie das Video in ArcGIS Video Server veröffentlichen.
- Laden Sie den gezippten Ordner "cheyenne-inspection" herunter.
- Suchen Sie den heruntergeladenen Ordner auf dem Computer, und entpacken Sie ihn an einem Speicherort, den Sie sich gut merken können, z. B. im Ordner "Dokumente".
Hinweis:
Je nach Web-Browser wurden Sie möglicherweise vor dem Herunterladen aufgefordert, den Speicherort der Datei auszuwählen. In den meisten Browsern werden heruntergeladene Dateien standardmäßig im Ordner "Downloads" gespeichert.
Der extrahierte Ordner enthält eine einzelne Datei namens cheyenne-inspection.mpg. Eine .mpg-Datei ist eine Videodatei.
- Melden Sie sich bei Ihrem ArcGIS Enterprise-Portal mit einem Named-User-Konto an.
Hinweis:
Für dieses Lernprogramm muss Ihr Enterprise-Konto über die Berechtigung "Video veröffentlichen" verfügen. Falls Sie diese Berechtigung nicht haben, wenden Sie sich an den Administrator des Enterprise-Portals.
- Klicken Sie auf der Startseite des Portals auf dem Menüband auf die Schaltfläche "Apps", und wählen Sie Excalibur aus.
Die Excalibur-Startseite wird angezeigt.
Das Video als gehosteten Layer veröffentlichen
Als Nächstes veröffentlichen Sie das heruntergeladene Video mit ArcGIS Excalibur als gehosteten Video-Layer in ArcGIS Video Server. Nachdem das Video als gehosteter Video-Layer veröffentlicht wurde, kann es in anderen Enterprise-GIS-Softwareprodukten verwendet werden.
- Klicken Sie auf der Excalibur-Startseite auf die Schaltfläche Layer veröffentlichen.
Tipp:
Alternativ können Sie auf Neue gehostete Web-Layer veröffentlichen klicken.
Zuerst werden Sie gefragt, welchen gehosteten Web-Layer-Typ Sie erstellen möchten. Mit Excalibur können Bilddaten- und Beobachtungs- sowie Video-Layer gehostet werden.
- Klicken Sie auf den Pfeil für Video-Layer.
Hinweis:
Falls die Enterprise-Umgebung nicht für das Veröffentlichen von Video-Layern konfiguriert ist, wird diese Option nicht angezeigt. Unter Verbinden einer ArcGIS Video Server-Site mit dem ArcGIS Enterprise-Portal erfahren Sie, wie die Umgebung entsprechend konfiguriert wird.
Sie werden aufgefordert, einige grundlegende Metadaten zu dem Video-Layer anzugeben.
- Geben Sie die folgenden Informationen ein:
- Geben Sie als Titel den Text Latest Damage Assessment around Facility of Interest ein, und fügen Sie Ihren Namen oder Ihre Initialen hinzu, um sicherzustellen, dass der Titel eindeutig ist.
- Geben Sie als Zusammenfassung den folgenden Text ein: This video can be used to analyze structural damage in and around a facility of interest in Cheyenne, Wyoming.
- Unter Tags geben Sie Aerial Video ein.
- Wählen Sie für Für die Organisation freigeben die Option Ja aus.
- Klicken Sie auf Weiter.
Sie können einen Video-Layer wahlweise aus einer einzelnen Videodatei oder aus einer Kombination aus Videodatei und Metadaten-Dateien erstellen. Bei Ihrem Video handelt es sich um eine einzelne .mpg-Datei, daher ist "einzelne Videodatei" die richtige Wahl.
- Aktivieren Sie das Kontrollkästchen für die Option Video-Layer aus einer einzelnen Videodatei.
- Klicken Sie auf Weiter.
Als Nächstes wählen Sie die hochzuladende Datei aus.
- Klicken Sie auf Durchsuchen und Dateien auswählen oder zum Hochladen hier ablegen. Navigieren Sie zu der heruntergeladenen Datei cheyenne-inspection.mpg, und doppelklicken Sie darauf.
Die Datei wird der Seite hinzugefügt. Die Gesamtgröße des Uploads wird aufgeführt. Die Upload-Größe der Datei beträgt ca. 77 MB.
Sie können die Ausgabe-Videoauflösungen auswählen. Video-Layer werden mit unterschiedlichen Auflösungen codiert, wenn ArcGIS Video Server über GPU-Ressourcen auf dem Computer verfügt, auf dem die Software gehostet wird. Wenn keine GPU-Ressourcen verfügbar sind, ist beim Veröffentlichen lediglich die Quellauflösung verfügbar.
Ein Video-Layer kann eine niedrigere Auflösung als die Quelle, nicht jedoch eine höhere Auflösung als diese aufweisen. Das ursprüngliche Video hat eine Auflösung von 1920 x 1080, daher wählen Sie eine entsprechende Auflösung aus.
- Aktivieren Sie für Wählen Sie die gewünschten Ausgabe-Videoauflösungen aus die Option Full High Definition.
- Klicken Sie auf Weiter.
Der Video-Layer kann jetzt veröffentlicht werden.
- Klicken Sie auf Bereit für die Veröffentlichung des neuen Video-Layers.
Sie werden mit einer Meldung informiert, wenn die Veröffentlichung abgeschlossen ist. Der neue gehostete Video-Layer kann jetzt verwendet werden. Der Video-Layer wird im Inhalt Ihres Kontos gespeichert. Alle Benutzer in Ihrer Organisation können darauf zugreifen.
- Navigieren Sie optional in einer neuen Browser-Registerkarte zur Startseite des Enterprise-Portals. Klicken Sie auf dem Menüband auf Inhalt.
Der Video-Layer ist als Element in Ihrem Konto verfügbar.
- Klicken Sie auf der Browser-Registerkarte von ArcGIS Excalibur auf Mit Zeichenfläche verbinden.
Der Video-Layer wird einer neuen Bilderkundungsfläche hinzugefügt. Hier ist die Interaktion mit dem Layer und seine Analyse möglich. Standardmäßig verfügt die Bilderkundungsfläche über zwei Fenster: das Kartenfenster mit einer Karte der Position, an der das Video aufgenommen wurde, und das Fokusfenster mit dem Video.
Tipp:
Sie können einer Bilderkundungsfläche auch über die Seite Inhalt einen Video-Layer hinzufügen. Klicken Sie auf den Namen des Video-Layers, um die Detailseite aufzurufen. Klicken Sie anschließend auf In ArcGIS Excalibur öffnen.
Sie haben eine Videodatei erfolgreich als gehosteten Video-Layer in Video Server veröffentlicht. Nun kann das Video zusammen mit Karten und anderen Geodaten zur Analyse in Excalibur verwendet werden.
Einen Video-Layer analysieren
Sie können den veröffentlichten Video-Layer nun analysieren. Das Video zeigt eine aus der Luft durchgeführte Inspektion einer Einrichtung in Cheyenne (Wyoming). Sie vergleichen das Video mit einer Bilddatenkarte desselben Bereichs, um die Dächer der Einrichtung auf Beschädigungen, Verunreinigungen oder andere unerwartete Unterschiede zu inspizieren. Sie versehen die Unterschiede mit Annotationen und erstellen einen Screenshot zur Freigabe für andere Benutzer.
Video ansehen
Zunächst ändern Sie die Grundkarte zum Anzeigen von Satellitenbildern. Anschließend spielen Sie das Video ab und vergleichen es mit den Bilddaten auf der Karte.
- Klicken Sie in Excalibur im Kartenfenster auf Grundkarten. Wählen Sie im Fenster Grundkarte die Option Bilddaten aus.
Die Grundkarte wird geändert.
- Schließen Sie das Fenster Grundkarte.
In den Bilddaten ist eine Draufsicht der Einrichtung zu sehen.
- Klicken Sie im Fokusfenster auf die Schaltfläche Video abspielen.
Das Video wird abgespielt. Dabei wird die Karte aktualisiert und zeigt jetzt die Position des Sensors, mit dem das Video aufgenommen wurde (Kreis), sowie die erfasste Position (Polygon) an. Eine gepunktete Linie zeigt den Pfad des Sensors an.
- Schauen Sie sich das Video bis zum Ende an, und beobachten Sie, wie sich die Karte im Zeitverlauf verändert.
Sind im Video Verunreinigungen auf den Dächern der Einrichtung zu sehen? Zur Beantwortung dieser Frage verwenden Sie Videoanalysewerkzeuge in Excalibur.
Ein Videobild aufnehmen
Im Kartenfenster können beim Arbeiten mit Video-Layern mehrere Analysewerkzeuge verwendet werden, darunter Werkzeuge zum Messen, zum Zählen oder zum Erstellen von Berichten zu Elementen des Videos.
Sie verwenden ein Werkzeug zum Aufnehmen eines bestimmten Videobildes, mit dem Sie das, was im Video zu sehen ist, mit den Bilddaten vergleichen können.
- Spielen Sie das Video erneut ab. Klicken Sie bei "00:22" auf die Schaltfläche Video anhalten.
Tipp:
Alternativ können Sie das Video jederzeit anhalten und den Zeitschieberegler auf 00:22 ziehen.
Bei einigen der weißen zylindrischen Bauwerke auf diesem Videobild scheinen Verunreinigungen auf dem Dach vorhanden zu sein – möglicherweise sind sie auch beschädigt. Sie nehmen dieses Videobild zum Vergleichen auf.
- Klicken Sie über dem Fokusfenster auf Werkzeuge, und wählen Sie Videobild aufnehmen aus.
- Klicken Sie im Fenster Videobild aufnehmen auf Aufnehmen.
Das Videobild wird aufgenommen und als Vorschau angezeigt.
Hinweis:
Wenn keine Vorschau des Bildes angezeigt wird, liegt möglicherweise ein Sicherheitsfehler des Browsers vor, durch den das Bild nicht heruntergeladen werden kann. Beheben Sie in diesem Fall etwaige Zertifikatfehler, bevor Sie fortfahren.
Sie können das Videobild wahlweise in der Karte anzeigen oder herunterladen. Um es mit dem Satellitenbild zu vergleichen, zeigen Sie es in der Karte an.
- Vergewissern Sie sich, dass die Option Auf Karte anzeigen ausgewählt ist, und klicken Sie auf Senden.
Mit einer Benachrichtigung wird bestätigt, dass das Videobild der Karte hinzugefügt wurde. Bei der aktuellen Kartenausdehnung ist das Videobild möglicherweise schwer zu sehen, daher navigieren Sie zu dem Bild.
- Klicken Sie über dem Fenster Videobild aufnehmen auf Layer. Klicken Sie für Aufgenommene Videobilder auf die Schaltfläche Aktionen.
- Klicken Sie auf Zoomen auf.
Das Kartenfenster wird auf die Ausdehnung des aufgenommenen Videobildes gezoomt.
Um das Bild besser zu sehen, deaktivieren Sie in der Karte die Layer mit der Sichtlinie des Sensors und dem Videobild-Umriss.
- Klicken Sie im Fokusfenster auf die Schaltfläche Video-Layer-Grafiken aktualisieren.

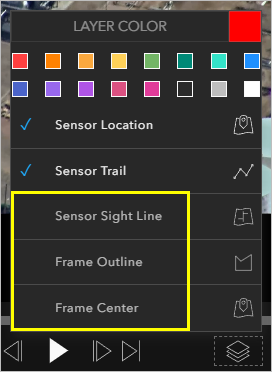

- Deaktivieren Sie Sensorsichtlinie, Videobild-Umrissund Videobild-Mittelpunkt.
Auf der Karte ist das Videobild nun uneingeschränkt sichtbar.
- Klicken Sie auf die Schaltfläche Layer. Klicken Sie für Aufgenommene Videobilder auf die Schaltfläche Layer ausblenden.
Das Videobild wird auf der Karte ausgeblendet.
- Blenden Sie den Layer Aufgenommene Videobilder ein und aus, um das Videobild mit den Bilddaten zu vergleichen.
Das Videobild ist nicht vollständig orthorektifiziert, für den Vergleich mit den Bilddaten ist die Ähnlichkeit jedoch ausreichend.
Es gibt einige wesentliche Unterschiede zwischen dem Videobild und den Bilddaten. Einige im Videobild vorhandene Bauwerke fehlen in den Bilddaten. Einige Bauwerke scheinen Beschädigungen oder Verunreinigungen aufzuweisen. Die Bilddaten sind neuer als das Video, es kann also sein, dass einige der Bauwerke entfernt wurden.
Die Karte mit Markups versehen
Nachdem Sie die Bilddaten mit dem Video verglichen haben, erstellen Sie Markups in der Karte, um Bauwerke, die beschädigt bzw. verunreinigt sind oder ganz fehlen, mit Annotationen zu versehen.
- Vergewissern Sie sich, dass das Videobild in der Karte ausgeblendet ist und die Karte nach wie vor auf den Interessenbereich um die Einrichtung gezoomt ist.
- Klicken Sie auf Werkzeuge, und wählen Sie Markup aus.
Sie können die Karte mit Markups in Form von Punkten, Linien, Polygonen, Rechtecken oder Text versehen. Sie verwenden Punkte, um fehlende oder beschädigte Bauwerke zu markieren.
- Klicken Sie im Fenster Markup auf die Schaltfläche Klicken, um einen Punkt hinzuzufügen.
Bevor Sie der Karte Punkte hinzufügen, ändern Sie deren Größe und Farbe.
- Geben Sie für Größe den Wert 16 ein. Wählen Sie für Füllung die blaue Farbe aus, oder geben Sie #1E90FF ein.
- Klicken Sie im Kartenfenster auf ein Bauwerk, das in den Bilddaten im Vergleich zum Videobild zu fehlen scheint, beispielsweise die Position im Beispielbild:
- Klicken Sie im Fenster Markup auf die Schaltfläche Klicken, um einen Punkt hinzuzufügen. Ändern Sie die folgenden Parameter:
- Geben Sie für Größe den Wert 16 ein.
- Geben Sie für Füllung den Wert #1E90FF ein.
- Klicken Sie im Kartenfenster auf ein weiteres Bauwerk, das in den Bilddaten im Vergleich zum Videobild offenbar fehlt.
- Fügen Sie optional weitere Punkte mit denselben Parametern für Bauwerke hinzu, die im Video beschädigt oder verunreinigt aussehen, in den Bilddaten hingegen nicht.
Hinweis:
Ihre Markups müssen nicht mit dem Beispielbild übereinstimmen.
Sie zeichnen ein Rechteck um die Bauwerke, um sie visuell zu gruppieren. Sie möchten einen Screenshot dieses Bereichs erstellen und für andere Benutzer freigeben, daher fügen Sie einen Text mit weiterem Kontext hinzu.
- Klicken Sie im Fenster Markup auf die Schaltfläche Klicken und die Maus ziehen, um ein Rechteck zu zeichnen.

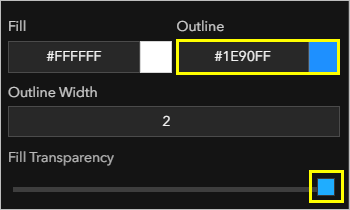

- Geben Sie für Umriss den Wert #1E90FF ein. Ändern Sie die Fülltransparenz auf eine Transparenz von 100 %.
- Zeichnen Sie im Kartenfenster ein Rechteck um die hinzugefügten Punkte.
- Klicken Sie im Fenster Markup auf die Schaltfläche Klicken Sie einmal, um die Position des Textes zu definieren.
- Geben Sie für Beschriftung den Text The marked structures are either damaged, covered in debris, or missing when compared to the video ein. Geben Sie für Farbe den Code #FFFFFF ein.
- Fügen Sie den Text im Kartenfenster über dem gezeichneten Rechteck ein.
Sie haben die Ergebnisse Ihres Vergleichs zwischen dem Videobild und den Bilddaten nun auf der Karte mit Markups versehen.
Einen Screenshot erstellen
Sie erstellen einen Screenshot der mit Markups versehenen Karte, den Sie herunterladen und für andere Projektbeteiligte freigeben können.
- Klicken Sie auf Werkzeuge, und wählen Sie Screenshot aus.
- Klicken Sie im Fenster Screenshot auf Bereich zeichnen.
- Zeichnen Sie im Kartenfenster ein Rechteck, das die gesamte Kartenausdehnung abdeckt.
Im Fenster Screenshot wird eine Vorschau des angegebenen Bereichs angezeigt.
Tipp:
Wenn Sie mit der Vorschau nicht zufrieden sind, klicken Sie auf Neu zeichnen, um die Screenshot-Ausdehnung erneut zu zeichnen.
Als Nächstes laden Sie den Screenshot herunter.
- Stellen Sie sicher, dass unter Optionen die Option Herunterladen ausgewählt ist. Geben Sie als Dateiname den Text Facility Structures Analysis ein.
- Klicken Sie auf Senden.
Der Screenshot wird heruntergeladen.
- Suchen Sie den heruntergeladenen Screenshot auf Ihrem Computer, und öffnen Sie ihn.
Diese Datei kann für andere Mitglieder des Inspektionsteams freigegeben und in Präsentationen oder Briefings verwendet werden.
Wenn Sie später erneut auf das Excalibur-Projekt zugreifen möchten, können Sie es speichern.
- Klicken Sie in ArcGIS Excalibur auf Speichern. Geben Sie im Fenster Excalibur-Projekt erstellen die folgenden Informationen ein:
- Geben Sie als Titel den Text Facility Structures Analysis ein.
- Vergewissern Sie sich, dass als Ordnername standardmäßig der Text Facility Structures Analysis erscheint.
- Geben Sie unter Projektanweisungen den Text Inspect the differences between a video and imagery of the facility ein.
- Geben Sie als Zusammenfassung den Text A comparison between video and imagery of a facility in Cheyenne, Wyoming ein.
- Unter Tags geben Sie Aerial Video ein.
- Legen Sie als Freigabeebene die Organisation fest.
- Klicken Sie auf Projekt erstellen.
Ihr Projekt wird für den späteren Zugriff gespeichert.
In diesem Lernprogramm haben Sie einen gehosteten Video-Layer in ArcGIS Video Server veröffentlicht. Nach dem Veröffentlichen haben Sie ArcGIS Excalibur verwendet, um das Video zusammen mit Satellitenbildern desselben Bereichs zu erkunden und zu analysieren. Sie haben die Ergebnisse mit Markups versehen und zum Freigeben für andere Benutzer als Screenshot exportiert.
Der Zugriff auf in Video Server gehostete Video-Layer und deren Wiederverwendung ist für alle Benutzer möglich, für die sie freigegeben sind. Das Video in diesem Lernprogramm kann jederzeit für andere Zwecke verwendet werden.
Weitere Lernprogramme finden Sie in der Lernprogrammgalerie.
