Layer und Daten erkunden
Einen Karten-Layer erkunden
Als Erstes öffnen Sie eine Karte, die Daten zu den größten Erdbeben und Vulkanausbrüchen enthält. Jeder Karten-Layer in MapMaker enthält eine Beschreibung mit zusätzlichen Informationen über das Thema der Daten, die Datenquelle und alle vom Kartografen getroffenen Entscheidungen, die das Verständnis der Karte beeinflussen. Sie erkunden die Karte, um sich mit den Layern vertraut zu machen.

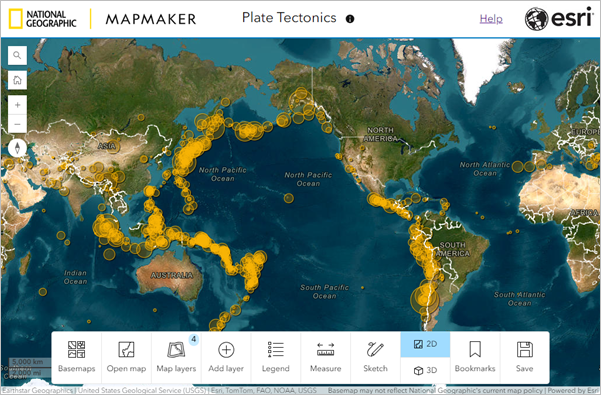

- Öffnen Sie die Karte Plate Tectonics.
- Klicken Sie auf der Werkzeugleiste am unteren Rand des Bildschirms auf die Schaltfläche Karten-Layer.
Der Bereich Karten-Layer wird angezeigt. Dieser Bereich enthält eine Liste aller Daten-Layer in der Karte und bietet Werkzeuge für deren Verwendung.
Die Karte zeigt standardmäßig den Layer Earthquakes (Major) an. Sie können ändern, welche Layer auf der Karte angezeigt werden, indem Sie sie deaktivieren bzw. aktivieren.
- Klicken Sie für Volcanic Eruptions (Significant) auf Sichtbarkeit ändern, um den Layer zu aktivieren.
Die Karte wird mit den Layern Volcanic Eruptions (Significant) und Earthquakes (Major) neu dargestellt. Jeder Karten-Layer stellt geographische Informationen zu einem bestimmten Thema dar.
- Klicken Sie für den Layer Volcanic Eruptions (Significant) auf die Schaltfläche Legende anzeigen, um die Layer-Legende zu öffnen.
Auf dem Karten-Layer Volcanic Eruptions (Significant) werden Vulkanausbrüche als Punkte in verschiedenen Farben basierend auf ihrem Explosionsgefährlichkeitsindex-Status (VEI, Volcanic Explosivity Index) der NOAA angezeigt. Einzelne Vulkane weisen dabei möglicherweise mehrere Punkte auf, die jeweils für verschiedene Ausbrüche stehen.
- Klicken Sie für den Layer Volcanic Eruptions (Significant) auf die Schaltfläche Beschreibung, um die Layer-Beschreibung zu öffnen.
Jeder Karten-Layer enthält eine Beschreibung mit zusätzlichen Informationen über das Thema, die Daten und die vom Kartografen getroffenen Entscheidungen.
- Klicken Sie erneut auf die Schaltfläche Beschreibung, um den Text auszublenden.
Aussehen eines Layers auf der Karte ändern
Auf vielen Karten werden mehrere Layer angezeigt, damit Informationen verglichen werden können. Mit dieser Karte möchten Sie herausfinden, wo gleichzeitig Erdbeben und Vulkane vorkommen. Es gibt viele Möglichkeiten, um sicherzustellen, dass alle Layer auf der Karte sichtbar sind. Als Nächstes passen Sie die Karten-Layer in MapMaker an, indem Sie die Transparenz, die Reihenfolge, in der die Layer angezeigt werden, und den Maßstab ändern. Für die weitere Analyse der Daten verwenden Sie das Werkzeug "Ausblenden".
- Klicken Sie im Bereich Karten-Layer für den Layer Volcanic Eruptions (Significant) auf die Schaltfläche Transparenz anpassen.
Ein Schieberegler wird angezeigt. Wenn Sie den Schieberegler nach links ziehen, wird der Karten-Layer weniger undurchsichtig. Wenn Sie die Transparenz eines Karten-Layers ändern, können Sie die Grundkarte oder andere Features unterhalb des Layers sehen und so der Karte zusätzlichen Kontext hinzufügen.

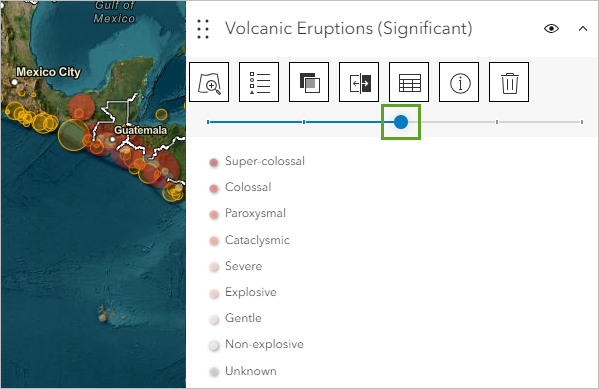

- Verwenden Sie den Schieberegler, um die Transparenz von Volcanic Eruptions (Significant) auf etwa 50 Prozent festzulegen.
Hinweis:
Sie können die Transparenz für mehrere Layer gleichzeitig einstellen.
- Klicken Sie auf die Schaltfläche Ausblenden.
Der Karte wird ein vertikaler Balken hinzugefügt. Auf der linken Seite der Karte sind die Punkte der Vulkanausbrüche zu sehen, auf der rechten Seite hingegen nicht. Mit dem Werkzeug "Ausblenden" können Sie Daten aus zwei verschiedenen Zeiträumen vergleichen, um Veränderungen anzuzeigen, Ähnlichkeiten oder Unterschiede in den Mustern zu erkennen oder um Daten aus einem Teil einer komplexen Karte vorübergehend zu entfernen, um ein Feature auf einer niedrigeren Ebene zu sehen.
- Klicken Sie auf den Balken, und ziehen Sie ihn vor und zurück, um die Daten zu analysieren.

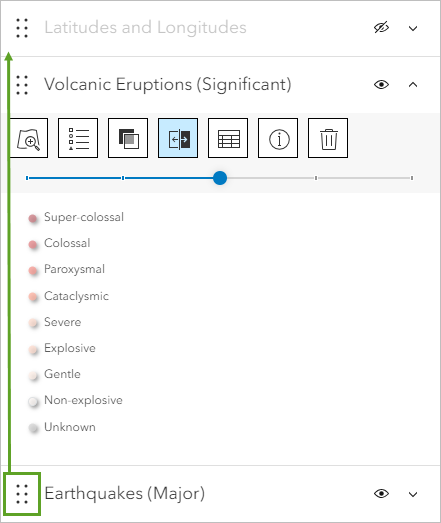

- Klicken Sie im Bereich Map-Layer für den Layer Earthquakes (Major) auf die Schaltfläche links neben dem Titel, und ziehen Sie sie über Volcanic Eruptions (Significant).
Die Erdbebenpunkte werden nun oberhalb der Vulkanausbruchpunkte auf der Karte angezeigt.
Hinweis:
Durch das Verschieben einiger Layer nach oben in der Liste könnten andere Daten verdeckt werden.
- Klicken Sie für den Layer Volcanic Eruptions (Significant) auf Ausblenden, um das Werkzeug "Vergleichen" zu deaktivieren.
- Klicken Sie im Bereich Karten-Layer auf Sichtbarkeit ändern, um den Layer Latitudes and Longitudes zu aktivieren.
- Verwenden Sie die Schaltfläche Vergrößern oben links in der Karte, um auf Hawaii zu zoomen.
Die Daten auf dieser Karte sind maßstabsabhängig, d. h. sie ändern sich entsprechend dem Maßstab. Wenn Sie die Karte vergrößern, ändern sich die Längen- und Breitengradlinien entsprechend dem Kartenmaßstab. Es kann vorkommen, dass ab einem bestimmten Maßstab keine Daten mehr angezeigt werden.
Eine Datentabelle verwenden
Als Nächstes erkunden Sie die Erdbebendaten in einer Tabelle. Räumliche Daten können ganz einfach der Breitengrad oder Längengrad eines bestimmten Interessenbereichs sein. Neben den Informationen zur Position können räumliche Daten auch andere Informationen über einen bestimmten Ort enthalten. Der Vulkan-Layer umfasst beispielsweise u. a. den Standort des Vulkans sowie seinen Namen, die Art des Vulkans sowie den Explosionsgefährlichkeitsindex. Sie können Fragestellungen zu den Daten klären, indem Sie sie durchsuchen, oder diese filtern, um bestimmte Informationen zu vermitteln. Sie können beispielsweise die Erdbebendaten sortieren, um mehr über die stärksten aufgezeichneten Erdbeben zu erfahren.
- Klicken Sie oben links in der Karte auf die Schaltfläche Standardkartenansicht.
- Erweitern Sie im Bereich Karten-Layer den Layer Earthquakes (Major), und klicken Sie auf die Schaltfläche Tabelle.
Die Datentabelle wird unten im Fenster angezeigt. Oben in der Tabelle sind der Layer-Name und die Gesamtzahl der darin enthaltenen Features aufgeführt. Im Layer Earthquakes (Major) sind 949 starke Erdbeben erfasst.
- Klicken Sie in der Tabellenüberschrift auf Datum und Uhrzeit, um die Spalte zu sortieren.
Hinweis:
Sie können Spalten auch sortieren, indem Sie in der Spaltenüberschrift, die Sie sortieren möchten, auf Optionen klicken und dann auf Aufsteigend sortieren oder Absteigend sortieren klicken.
- Aktivieren Sie das Kontrollkästchen links in der Tabelle, um das erste in diesem Dataset erfasste Erdbeben auszuwählen.
Wenn Sie ein Kontrollkästchen in der Datentabelle aktivieren, wird das entsprechende Feature ausgewählt. Der in der Datentabelle ausgewählte Datensatz wird blau hinterlegt, und das entsprechende Erdbeben wird auf der Karte hervorgehoben. Sie können in der Karte auf die Position der ausgewählten Features zoomen.
- Klicken Sie im Tabellenmenüband auf die Optionsschaltfläche und dann auf Auf Auswahl zoomen.
- Klicken Sie im Bereich Map-Layer auf die Schaltfläche Tabelle, um die Tabelle zu schließen.
- Klicken Sie auf die Schaltfläche Sichtbarkeit ändern für die Layer Latitudes and Longitudes und Volcanic Eruptions (Significant), um sie zu deaktivieren.
Einen Layer hinzufügen
Als Nächstes fügen Sie der Karte einen weiteren Layer hinzu.
- Klicken Sie auf der Werkzeugleiste am unteren Rand des Bildschirms auf die Schaltfläche Layer hinzufügen.
- Geben Sie im Bereich Layer hinzufügen in der Suchleiste den Text Cities of the World ein.
- Klicken Sie für den Layer Cities of the World auf die Schaltfläche Hinzufügen, um der Karte den Layer hinzuzufügen.
Der Karte wird der Layer Cities of the World hinzugefügt.
- Schließen Sie den Bereich Layer hinzufügen.
- Klicken Sie auf der Werkzeugleiste am unteren Rand des Bildschirms auf die Schaltfläche Karten-Layer. Klicken Sie beim Layer Cities of the World auf Legende.
Die größten Kreise auf der Karte stellen die Städte mit der größten Einwohnerzahl im Jahr 2015 dar. Erdbeben können erhebliche Schäden verursachen, insbesondere in dicht besiedelten Städten. Die japanische Hauptstadt Tokio gehört zu den größten Städten der Welt und liegt in der Nähe des berühmten Pazifischen Feuerrings. Jedes Jahr ereignen sich dort fast 1.500 Erdbeben.
- Klicken Sie oben links in der Karte auf die Schaltfläche "Suchen" öffnen. Geben Sie unter Suchen von Adressen oder Orten Japan ein, und drücken Sie die Eingabetaste.
Welche anderen Großstädte liegen in der Nähe schwerer Erdbeben?
Einen Layer entfernen
Als Nächstes entfernen Sie die Layer aus der Karte, die nicht mehr benötigt werden. Indem Sie der Karte Daten hinzufügen, wie z. B. den Layer "Cities of the World", lassen sich zwar neue Muster in den Daten ausmachen, allerdings kann die Karte dadurch auch unübersichtlich werden. Wenn die Karte zu viele Layer enthält, erschwert dies das Verständnis Ihrer Daten.
- Scrollen Sie im Bereich Map-Layerzum Layer Volcanic Eruptions (Significant). Klicken Sie auf die Schaltfläche Entfernen.
Der Layer wird aus der Karte entfernt.
In diesem Lernprogramm haben Sie gelernt, wie Sie Daten und Layer in MapMaker erkunden können. Sie haben Layer aktiviert und deaktiviert, ihre Transparenz geändert und die zugehörigen Tabellen geöffnet, um weitere Informationen zu erhalten. Außerdem haben Sie das Werkzeug "Ausblenden" verwendet, um verschiedene Layer miteinander zu vergleichen. Dann haben Sie einen Layer hinzugefügt und einen anderen Layer entfernt.
Weitere Lernprogramme finden Sie in der Lernprogrammgalerie.
