Eine Szene erstellen
Eine neue Szene beginnen
Zunächst erstellen Sie eine Szene mit einer 3D-Grundkarte und zoomen auf das Untersuchungsgebiet.
- Melden Sie sich bei Ihrem ArcGIS-Konto an.
Hinweis:
Wenn Sie noch kein ArcGIS-Organisationskonto haben, können Sie sich für ein kostenfreies öffentliches Konto anmelden.
- Nachdem Sie sich angemeldet haben, klicken Sie im oberen Bereich der Site auf Szene, um Scene Viewer zu öffnen.
Scene Viewer wird zusammen mit einer Galerie der vorgestellten Szenen angezeigt.
- Klicken Sie im Fenster Scene Viewer auf Neue Szene.
Eine neue Szene mit der Welt im globalen Maßstab wird angezeigt. Navigieren Sie zum Interessenbereich Zürich, Schweiz. Als Nächstes zoomen Sie auf das Untersuchungsgebiet, indem Sie danach suchen.
- Geben Sie im Fenster Suchen den Text Zurich, Burkliplatz ein, und klicken Sie auf das erste Ergebnis, um darauf zu zoomen.
Die Szene wird auf Zürich gezoomt, und ein Pop-up zeigt die gesuchte Position an.
- Schließen Sie das Fenster Suchen und das Pop-up Suchergebnis.
Als Nächstes ändern Sie die Grundkarte in der Szene in die Grundkarte "Topografisch 3D".
- Klicken Sie auf der Werkzeugleiste auf die Schaltfläche Grundkarte.
Die Galerie Grundkarte wird angezeigt und gibt die aktuell verwendete Grundkarte an.
Hinweis:
Wenn Sie ein öffentliches Konto verwenden, ist die Grundkarte "Topografisch 3D" standardmäßig ausgewählt. Bei anderen Konten ist die Grundkarte "Topografisch 3D" jedoch möglicherweise nicht standardmäßig ausgewählt. Wenn die 3D-Grundkarte bereits ausgewählt ist, können Sie den Schritt zum Festlegen überspringen. Falls nicht, führen Sie den nächsten Schritt aus, um die Grundkarte "Topografisch 3D" anzuwenden.
- Klicken Sie gegebenenfalls im Fenster Grundkarte auf das Dropdown-Menü, und wählen Sie die Grundkarte Topografisch 3D aus.

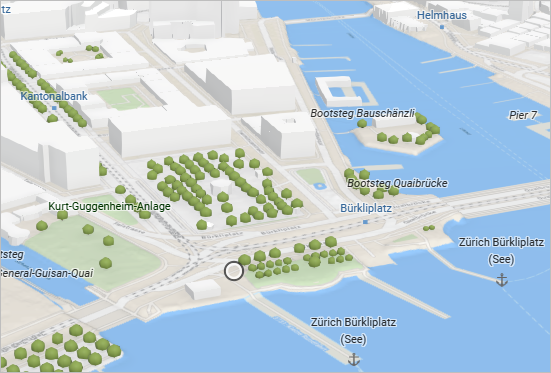

- Verwenden Sie die rechte Maustaste, um die Ansicht zu neigen und die 3D-Grundkarte anzuzeigen.
Bäume und Gebäude werden nun in 3D angezeigt, da Sie die Grundkarte geändert haben.
Einen Bereich der Grundkarte maskieren
Um das Untersuchungsgebiet in der Szene hervorzuheben, erstellen Sie eine Maske um das Gebiet herum, sodass die 3D-Features innerhalb der Maske nicht angezeigt werden. Später fügen Sie zum Verbessern der Szene eigene Daten hinzu.
- Schwenken Sie in der Szene so weit nach Norden, bis Sie den Bereich vom ursprünglichen Ergebnispunkt bis zur Platzpromenade sehen, wie im folgenden Beispielbild gezeigt.
Sie maskieren den Bereich vom Ausgangspunkt der Suche bis zur Platzpromenade, wobei Sie die Flüsse als Grenzen verwenden.
- Klicken Sie auf der Werkzeugleiste auf die Schaltfläche Grundkarte.
- Klicken Sie im Fenster Grundkarte unter 3D-Layer-Maske auf Erstellen.
Die Optionen zum Erstellen einer Maske werden angezeigt, und der Cursor ändert sich in ein Fadenkreuz.
Standardmäßig ist die Option Außerhalb anzeigen aktiviert. Dies bedeutet, dass alles außerhalb der Maske angezeigt wird. Als Nächstes zeichnen Sie ein Polygon auf der Szene, um das Untersuchungsgebiet zu maskieren.

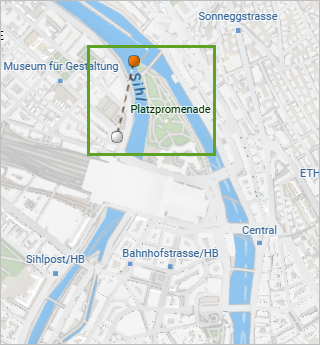

- Klicken Sie auf der Szene über den nördlichsten Punkt des Untersuchungsgebiets in der Nähe der Platzpromenade.
An der Stelle, auf die Sie geklickt haben, wird ein Stützpunkt hinzugefügt. Sie fügen weitere Stützpunkte hinzu, um das Polygon zu zeichnen.
- Klicken Sie, um Stützpunkte hinzuzufügen, die dem Flusslauf im Osten des Gebiets nach Süden folgen.
Hinweis:
Mit dem Mausrad können Sie beim Hinzufügen von Stützpunkten zoomen. Sie können auch auf die Szene klicken und sie ziehen, um zu schwenken, ohne einen Stützpunkt hinzuzufügen. Wenn Sie einen Stützpunkt an der falschen Stelle platzieren, drücken Sie Strg+Z auf der Tastatur.

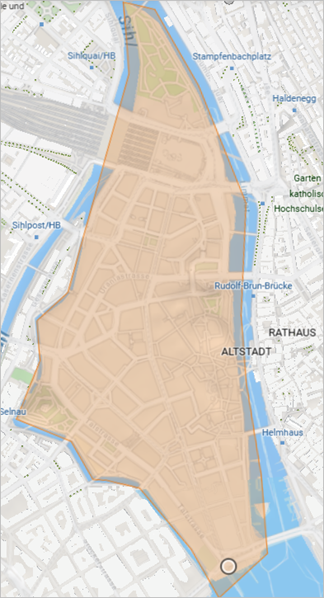

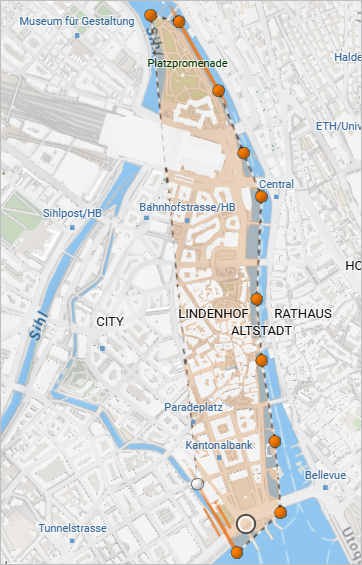

- Fügen Sie weitere Stützpunkte nach oben im Westen des Untersuchungsgebiets entlang des Flusses hinzu. Wenn Sie oben angekommen sind, doppelklicken Sie auf den letzten Stützpunkt, um die Maske fertigzustellen.
Nach Fertigstellung der Maske werden alle Features in der 3D-Grundkarte innerhalb der Maske ausgeblendet.

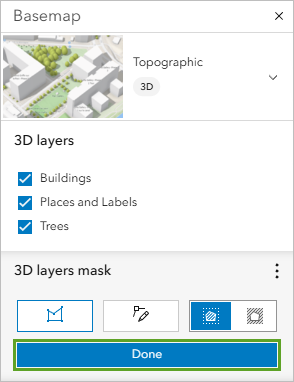

- Klicken Sie im Fenster Grundkarte unter 3D-Layer-Maske auf Fertig.
- Schwenken, neigen und zoomen Sie die Szene, um die 3D-Features zu sehen, die im Untersuchungsgebiet maskiert sind.
Die Gebäude und Bäume der Grundkarte wurden innerhalb der von Ihnen erstellten Maskengrenze entfernt. Nachdem Sie die 3D-Features der Grundkarte innerhalb des Untersuchungsgebiets maskiert haben, fügen Sie für dieses Gebiet spezifische Daten-Layer hinzu, um detailliertere Daten bereitzustellen.
Der Szene benutzerdefinierte Baumdaten hinzufügen
Als Nächstes fügen Sie der Szene Layer mit Bäumen und Gebäuden hinzu, die optisch detaillierter sind als die standardmäßigen Bäume und Gebäude in der 3D-Grundkarte.
- Klicken Sie unten auf der Werkzeugleiste Designer (dunkel) auf die Schaltfläche "Einblenden".
Jetzt werden die Namen der Schaltflächen angezeigt. Sie können die Werkzeugleiste nach Bedarf ein- oder ausblenden. Sie können sie beispielsweise während der Arbeit einblenden und wieder ausblenden, wenn Sie in der Szene mehr Platz für die Anzeige der Daten benötigen.
- Klicken Sie auf der Werkzeugleiste auf Layer hinzufügen und dann auf Layer durchsuchen.
- Klicken Sie auf Eigene Inhalte und wählen Sie ArcGIS Online aus.
- Geben Sie in der Suchleiste den Text zurich trees ein.
- Klicken Sie in der Liste der Suchergebnisse für den Feature-Layer Zurich Trees von Esri Tutorials auf Hinzufügen.
Der Baum-Layer wird der Szene in Form von 2D-Punkten hinzugefügt.

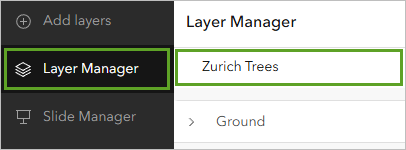

- Klicken Sie auf der Werkzeugleiste "Designer" auf Layer-Manager und dann auf Zurich Trees.
Es werden Optionen zum Ändern der Symbolisierung angezeigt.
- Klicken Sie unter Einen Darstellungs-Style auswählen unter der Option 3D-Objekt auf Auswählen.
Die Symbole werden erneut aktualisiert. Anstelle von ebenen Punkten wird jeder Baum durch einen 3D-Kegel dargestellt.
Als Nächstes verwandeln Sie die Kegel in Symbole, die wie Bäume aussehen.
- Klicken Sie für den Darstellungs-Style 3D-Objekt auf Optionen.
- Klicken Sie im Abschnitt Stylen von 3D-Objekt für Marker auf das Kegelsymbol.
- Klicken Sie im Fenster Marker auf das Dropdown-Menü Einfache Formen, und wählen Sie Vegetation aus.
Es wird eine Liste mit Vegetationssymbolen angezeigt. Sie wählen einen Baum, der in Zürich häufig vorkommt, beispielsweise die Rotbuche.
- Klicken Sie in der Liste der Bäume auf Rotbuche und anschließend auf Fertig.
Hinweis:
Zeigen Sie auf einen Baum, um den Namen anzuzeigen.
Die Bäume werden in der Szene angezeigt und haben eine feste Größe. Sie ändern die Darstellung der Bäume, sodass sie entsprechend ihrer Höhe angezeigt werden.
- Klicken Sie im Abschnitt Stylen von 3D-Objekt für Größe auf das Dropdown-Menü, und wählen Sie Attributgesteuert aus.

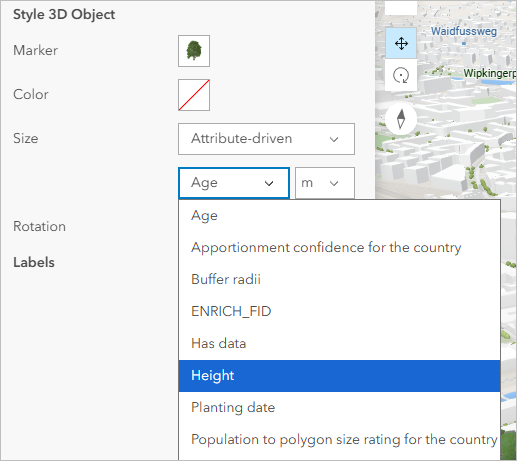

- Klicken Sie auf das Dropdown-Menü für Age, und wählen Sie Height aus.

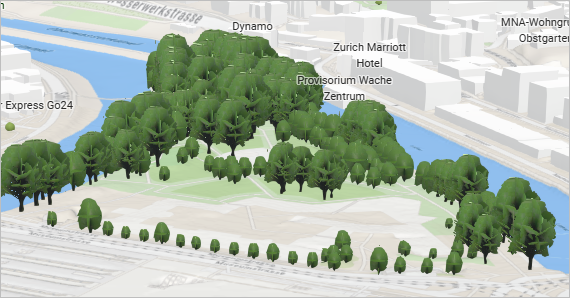

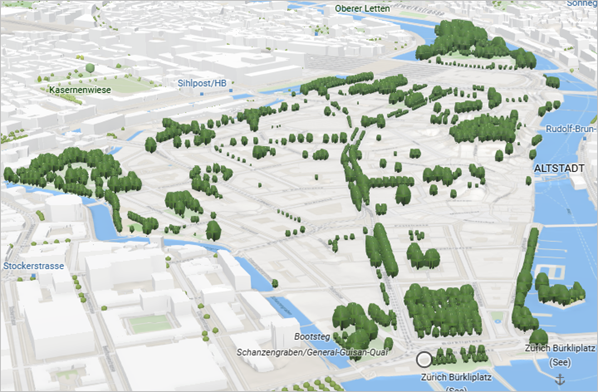

Die Bäume werden jetzt entsprechend ihrer Höhe angezeigt, was ein realistischeres Bild ergibt, als wenn alle Bäume gleich hoch wären.
- Klicken Sie zweimal auf Fertig, und zoomen und schwenken Sie die Ansicht, um die Änderungen zu betrachten.
Sie haben der Szene einen Feature-Layer "Trees" hinzugefügt und dessen Symbolisierung geändert, um die Bäume anhand einer in Zürich verbreiteten Baumart und anhand ihrer tatsächlichen Höhe anstelle einer für alle Bäume festgelegten Höhe darzustellen.
Gebäudedaten hinzufügen
Als Nächstes fügen Sie detaillierte 3D-Features von Gebäuden in der Zürcher Innenstadt hinzu. Während die Grundkarte grundlegende Gebäude-Features enthält, haben die von Ihnen hinzugefügten Gebäude genauere Höhen und Dachformen, um eine realistische Darstellung der städtischen Umgebung von Zürich zu erhalten.
- Klicken Sie auf der Werkzeugleiste "Designer" auf Layer hinzufügen, und wählen Sie dann Layer durchsuchen.
- Klicken Sie im Bereich Layer durchsuchen auf Eigene Inhalte, und wählen Sie ArcGIS Online aus.
- Geben Sie in das Feld Suchen den Text zurich buildings owner:Esri_Tutorials ein.

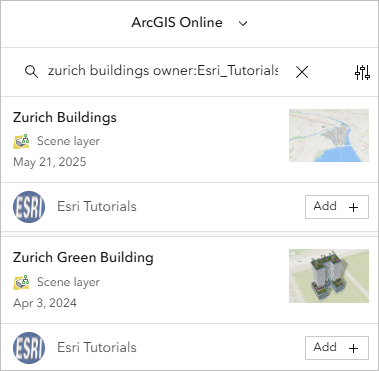

Die Suche liefert die Ergebnisse Zurich Buildings und Zurich Green Building.
Sie fügen diese beiden Layer hinzu und beginnen mit dem Layer Zurich Buildings.
- Klicken Sie für Zurich Buildings auf Hinzufügen.
- Schwenken und zoomen Sie in der Szene, um die Gebäude anzuzeigen und sie mit den nicht maskierten Gebäuden in der Grundkarte zu vergleichen.
Die Gebäude haben detaillierte, genaue Dachformen, im Gegensatz zu den Gebäuden in der Grundkarte, die nur flache Dächer haben. Durch Ihre Maske sind die Gebäude der Grundkarte ausgeblendet, so dass es keine Überlappung gibt.
Hinweis:
3D-Gebäude-Features mit flachen Dächern werden als LOD1 (Level of Detail 1, Detaillierungsebene 1) bezeichnet, während Features mit komplexeren Dächern als LOD2 bezeichnet werden.
Als Nächstes fügen Sie ein detailliertes Gebäude (LOD3) mit noch realistischeren Features wie Terrassen und Fenstern hinzu. Es ist hilfreich, LOD3-Gebäude in einer städtebaulichen Umgebung darzustellen, um den Projektbeteiligten die geplante Umgebung so realistisch wie möglich zu veranschaulichen.
- Klicken Sie im Bereich Layer durchsuchen für den Layer Zurich Green Building auf Hinzufügen.
Die Kamera zoomt automatisch auf das Gebäude.
Hinweis:
Weitere Informationen zum Workflow für das Erstellen eines solchen Gebäudes
- Klicken Sie im Bereich Layer durchsuchen auf Fertig und anschließend auf der Werkzeugleiste "Designer" auf Layer-Manager, um den Bereich zu schließen.
Sie haben dem Untersuchungsgebiet einen detaillierteren Gebäude-Layer und ein LOD3-Gebäude hinzugefügt. Sie können sehen, wie Ihre eigenen Daten die Szene über das allgemeine Aussehen der Grundkarte hinaus verbessern.
Szene speichern
Nachdem Sie die erforderlichen Daten hinzugefügt haben, speichern Sie die Szene in Ihrem ArcGIS-Konto, damit Sie weiter daran arbeiten oder sie für Personen in Ihrer Organisation oder für die Öffentlichkeit freigeben können. Zunächst legen Sie die Standardansicht für die Szene fest.

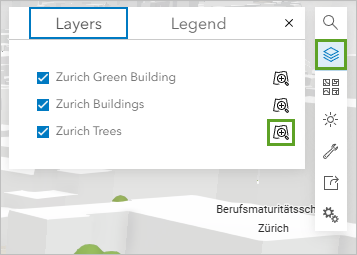

- Klicken Sie auf der Werkzeugleiste in der oberen rechten Ecke der Szene auf die Schaltfläche Layer und anschließend neben Zurich Trees auf Zoomen auf.
Die Szene wird auf die Ausdehnung des Layers gezoomt, der das Untersuchungsgebiet zeigt.

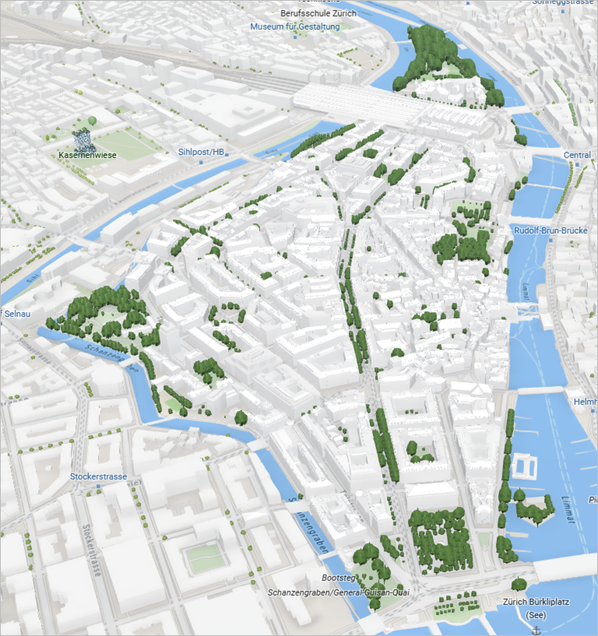

- Schwenken, zoomen, neigen oder drehen Sie die Szene, um das Untersuchungsgebiet anzuzeigen, wie im folgenden Beispiel dargestellt.
Wenn Sie eine Szene speichern, wird die aktuelle Ausdehnung als Ausdehnung beim nächsten Öffnen der Szene gespeichert. Es wird empfohlen, vor dem Speichern den gesamten Interessenbereich anzuzeigen.
- Klicken Sie auf der Werkzeugleiste "Designer" auf Speichern.

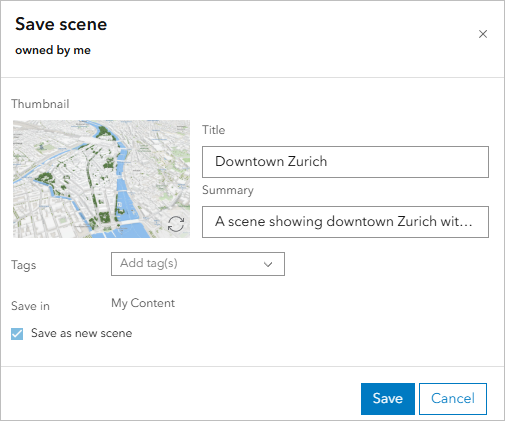

Das Fenster Szene speichern wird angezeigt. Standardmäßig wird die Miniaturansicht auf die aktuelle Szenenausdehnung festgelegt.
- Geben Sie für Titel den Text Downtown Zurich ein. Geben Sie für Zusammenfassung den Text A scene showing downtown Zurich with buildings and tree ein.
Sie können auch Such-Tags hinzufügen, um andere Benutzer beim Suchen und Auffinden Ihrer Szene zu unterstützen.
- Klicken Sie auf Speichern.
Ihre Szene ist nun auf der Registerkarte Eigene Inhalte in Ihrem ArcGIS Online-Konto verfügbar.
Mit Scene Viewer haben Sie einen Interessenbereich in der Szene maskiert, um die Bäume und Gebäude der Grundkarte zu entfernen, 2D-Baumpositionen hinzugefügt und diese entsprechend ihrer Höhe und Art in 3D dargestellt, einen detaillierteren 3D-Gebäude-Layer und ein vorgeschlagenes umweltfreundliches grünes Gebäude hinzugefügt. Interessengruppen können diese Szene nutzen, um fundierte Entscheidungen zu Fragen der städtischen Baumpflege zu treffen, vorgeschlagene Entwicklungen zu visualisieren und deren Auswirkungen auf das Gebiet zu erkennen.
